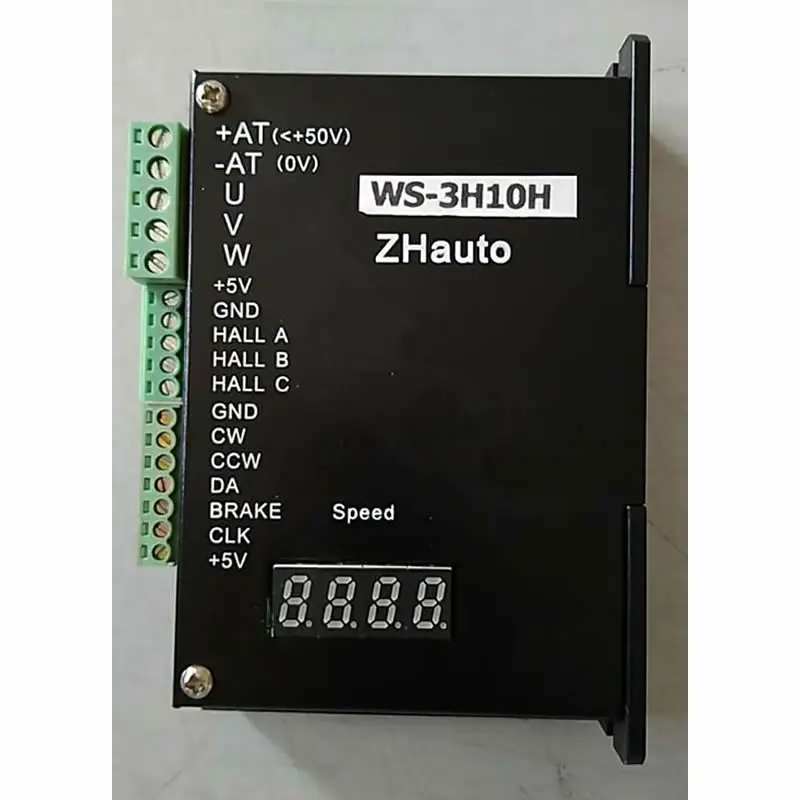

ZHauto WS-3H10H бесщеточный драйвер зала с низким напряжением отображение

ZHauto WS-3H10H бесщеточный драйвер зала с низким напряжением отображение

1. Особенности 1,1 напряжение постоянного тока 20VDC-50VDC. 1,2 PWM частота не менее 12 кГц. 1,3 входной сигнал совместим с TTL. 1,4 ток привода до 15а. 1,5 скорость дисплей.     1,6 скорость открытия петли или управления замкнутой петли. Как правило, перед отправкой с завода устанавливается петля. Пользователь может потребовать установить максимальную скорость замкнутого цикла. Пользователи также могут иметь Измените максимальную скорость замкнутого контура. Изменение скорости замкнутого цикла должно быть обработано профессионалом. Способ работы: отключите питание, откройте крышку и найдите поля перемычки 1, 3, 5 и 9. Если вам нужна максимальная 5000 поворотных петель, 5 ножных перемычек Короткое поле. Если вам нужно максимум 4000 оборотов в минуту, вам нужно короткое поле перемычки 1,3. Метод расчета: поле перемычки коротко, а затем умножено на 1000. Это максимальная скорость замкнутого контура. Управляя терминалом DA от 0 В до 5 В, можно контролировать скорость замкнутого цикла от 0 до максимальной скорости. 1,8 Размеры: 126*73*47. 1.9 Вес: 0,41 кг.   2. Описание штифта 2,1 + AT-AT terminal-это внешний источник питания постоянного тока. 2,2 u-образный конец-это u-фаза двигателя. 2,3 V терминал является фазой V двигателя. Конец 2,4 Вт-это фаза двигателя W. 2,5 + 5V терминал элемент Холла источника питания. 2,6 Ω клеммный элемент блока питания отрицательный терминал, то есть 0 В. 2,7 зал А-фазовый элемент зала. 2,8 зал B-фазовый элемент зала. 2,9 HALL C-это элемент C-phase Hall. 2,10 CW terminal-это передний запуск, включающий конец двигателя. Активный низкий. 2,11 терминал CCW-это обратный запуск двигателя, включающий терминал. Активный низкий. 2,12 DA терминал является терминалом регулирования скорости, который, как правило, 0-5 в или 0-10 В. 2,13 тормозной терминал является входным тормозом, низкий уровень включен. 2,14 CLK Терминал скорость отзывы терминал и открытый коллекционный выход. Пользователь должен добавить 3K к 10K выдвижной резистор. Независимо от того, чтобы использовать выбирается пользователем. 2,15 ACC потенциометр в диск используется для ускорения, и времени разгона составляет от 0,1 до 5 секунд. 3. Электрические характеристики (Tj = 25 °C) 3,1 DC напряжение 20VDC-50VDC. 3.2 выхода максимальный ток 15А. 3.3 сопротивление изоляции больше чем 500MΩ. 4. Использование окружающей среды и параметров 4,1 метод охлаждения; Естественное охлаждение или принудительное воздушное охлаждение. 4.2 использование окружающей среды; Старайтесь избегать пыли и коррозионных газов. 4.3 температуры; 0 °C - + 50 °C. 4,4 влажность; 40-89% относительной влажности. 5. Отображение скорости Дисплей скорости связан с количеством полюсов двигателя. Есть K1, K2 Внутри привода, которые изменены блоком короткого замыкания;
