Характеристики
18-с алюминиевой крышкой 50В 15A оригинальный JUYI Tech JYQD-V8.5E bldc мотор драйвер платы с
История изменения цены
*Текущая стоимость 927.19 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 1177.27 руб. | 1201.40 руб. | 1189 руб. |
| Jul-18-2025 | 955.99 руб. | 974.84 руб. | 964.5 руб. |
| Jun-18-2025 | 1159.90 руб. | 1182.5 руб. | 1170.5 руб. |
| May-18-2025 | 1149.21 руб. | 1172.26 руб. | 1160.5 руб. |
| Apr-18-2025 | 918.77 руб. | 936.76 руб. | 927 руб. |
| Mar-18-2025 | 1131.16 руб. | 1154.96 руб. | 1142.5 руб. |
| Feb-18-2025 | 1122.71 руб. | 1144.64 руб. | 1133 руб. |
| Jan-18-2025 | 1112.26 руб. | 1134.52 руб. | 1123 руб. |
Описание товара

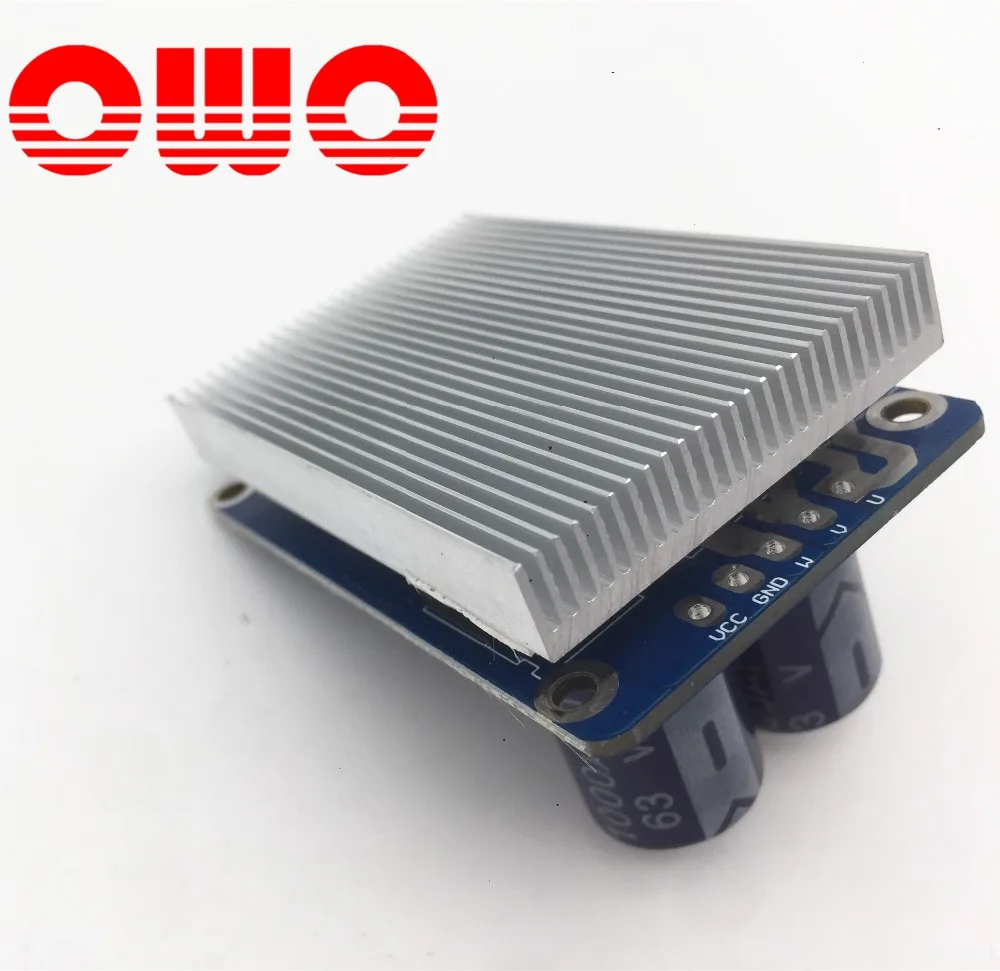

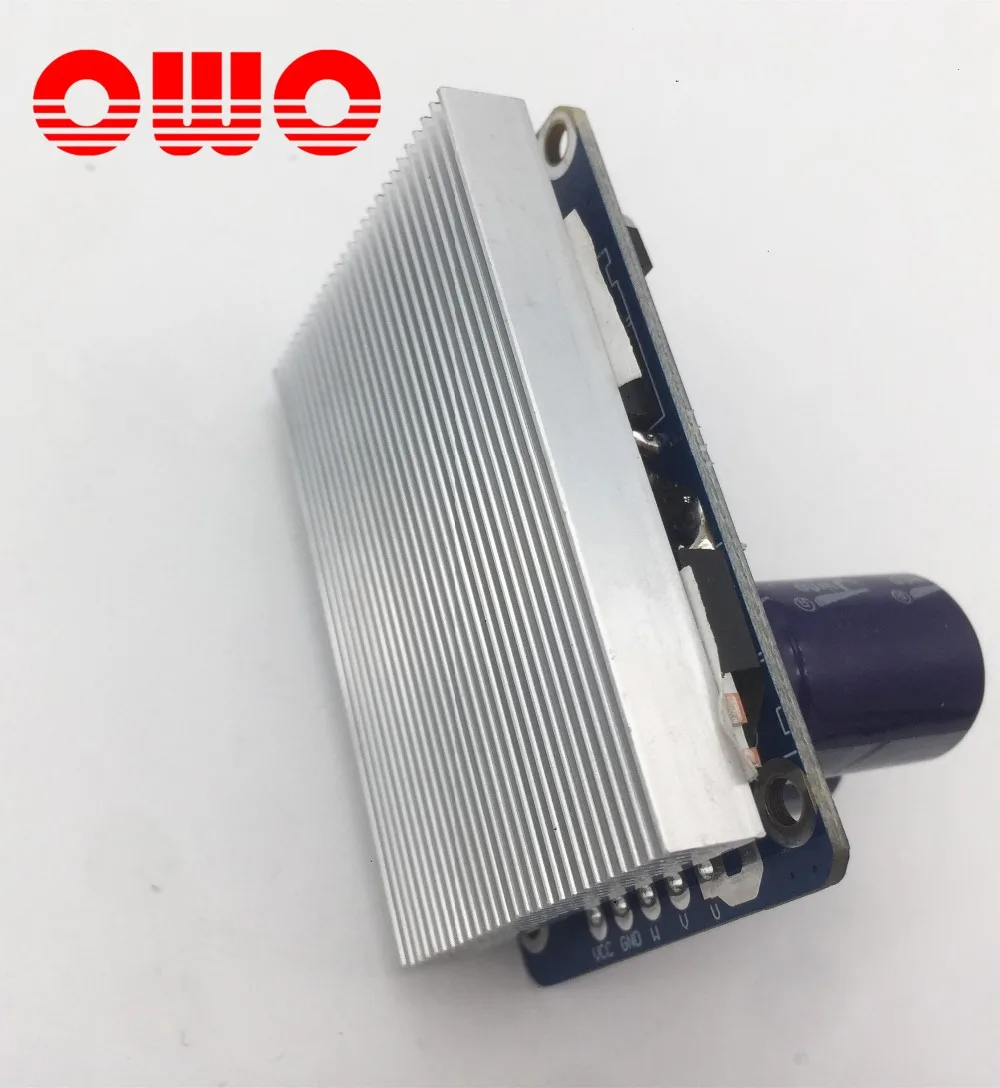

Мы предлагаем схематический чертеж и техническую поддержку.18-50 В постоянного тока JYQD-V8.5E бесщеточный двигатель постоянного тока печатная плата с радиатором для бессенсорного двигателя
(Для бесщеточного бессенсорного двигателя постоянного тока)Номер модели | JYQD-V8.5E |
Рабочая температура. | -20-85 ℃ |
Рабочее напряжение | 18V-с алюминиевой крышкой, 50В |
Максимальный ток | 15а |
Cont. Рабочий ток | 15а |
·ШИМ контроль скорости | Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
Регулирование скорости аналогового напряжения | 0-5 В |
O.V / L.V защита | Да |
Выход импульсного сигнала скорости | Да |
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано. |
| 2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку) |
| 3. JYQD-V8.3E плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже. |
Схема проводки
5 В | Внутренняя Выходная плата драйвера |
М | Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В. |
Z/F | Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление. |
VR | Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100% |
GND | Используется для внутреннего управления приводной платы |
2. Порт питания
Ма | Фаза двигателя A |
МБ | Фаза двигателя B |
MC | Фаза двигателя C |
GND | DC- |
VCC | DC + |
3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок
