Характеристики
3-осевой Драйвер шагового двигателя с ЧПУ высокого качества DM860A контроллер
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 0.97 руб. | 0.94 руб. | 0 руб. |
| Aug-18-2025 | 0.58 руб. | 0.73 руб. | 0 руб. |
| Jul-18-2025 | 0.8 руб. | 0.69 руб. | 0 руб. |
| Jun-18-2025 | 0.55 руб. | 0.7 руб. | 0 руб. |
| May-18-2025 | 0.81 руб. | 0.20 руб. | 0 руб. |
| Apr-18-2025 | 0.77 руб. | 0.75 руб. | 0 руб. |
| Mar-18-2025 | 0.88 руб. | 0.61 руб. | 0 руб. |
| Feb-18-2025 | 0.28 руб. | 0.45 руб. | 0 руб. |
| Jan-18-2025 | 0.63 руб. | 0.45 руб. | 0 руб. |
Описание товара
Название брендаНетНомер моделиDM860AТип двигателяШаговый двигательЕдиница измерениякомплект/комплектыКоличество17.8A peak current256 micstepsPlace of OriginJiangsu, China (Mainland)
Описание
Отличные новости от Longsmotor! Доставка со склада Германии в страны Европейского союза!Никаких налогов с таможни, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка по DHL!
Данный товар включает в себя:
3 шт. Драйвер шагового двигателя, пик 7.8A 24-80VDC
1 шт. секционная плата и параллельный кабель (Бесплатное предложение, когда вы покупаете все выше)1. Драйвер шагового двигателя DM860A
DM860A-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 8.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM860A работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.Особенности:L высокая производительность, низкая ценаL средний ток управления, 2-фазный синусоидальной нагрузочная способность по токуL Напряжение питания от 24VDC до 80VDCL опто-изолированный сигнал I/OL Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыканияL 14 каналов деление и автоматическое снижение холостого токаL 8 каналов выходной фазовый токL автономный входной терминал командыL крутящий момент двигателя связан со скоростью, но не связан с шагом/революциейL высокая скорость запускаL высокий крутящий момент при высокой скоростиЭлектрические СпецификацияНазначение и описание контактов:1) конфигурации соединительных штифтов2) схема подключения контактов:Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен,Все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, всеКонтроль положительных сигналов будет соединен вместе с общественным портом. Теперь Приведите два примера (открытый коллекторИ PNP), пожалуйста, проверьте их:Рис. 1. Схема входного порта (соединение Yang)ПК Откройте выходной разъемРис. 2 схема входного порта (подключение Инь)ПК PNP выходПримечание: Когда VCC = 5 В, R = 0Когда VCC = 12V, R = 1K, >1/8WКогда VCC = 24V, R = 2K,>1/8WR должен подключаться в части контрольного сигнала.3. Выбор функций (используя выводы корпуса DIP для достижения этой функции)1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:2) Настройка постоянного токаSW4 используется для этой цели. Выключение означает, что Стандартный ток должен быть половиной выбранного динамическогоТок и значение ON означает, что режим ожидания будет таким же, как выбранный динамический ток.3) Настройка выходного тока:Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройкуБлиже всего к требуемому току вашего двигателя4) функция полупотока:Функция полупотока заключается в том, что после 200 мс импульса не происходит, выходной ток драйвера автоматическиУменьшен до 40% номинального выходного тока, который используется для предотвращения нагрева двигателя.2.Коммутационной платы:

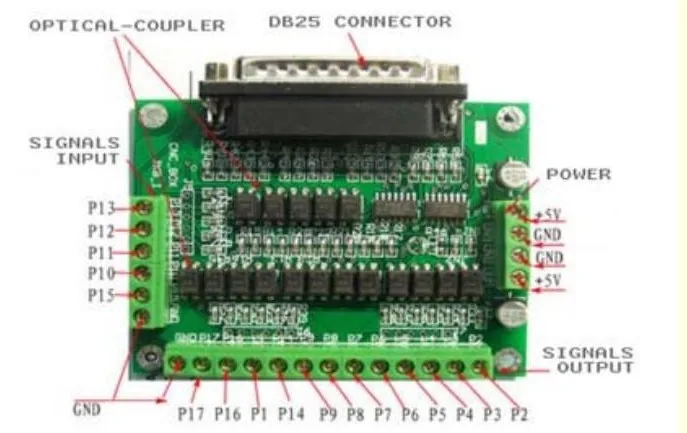

- Встроенный разъем DB25.
- DB25 выходной штырь: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.
- DB25 входной штырь: P10,P11,P12,P13,P15.
- DB25 GND Pin: P18-P25.
- Источник питания: + 5 В постоянного тока.
- Встроенный оптический соединитель c-класса.
- Высокое качество с технологией поверхностного монтажа.
