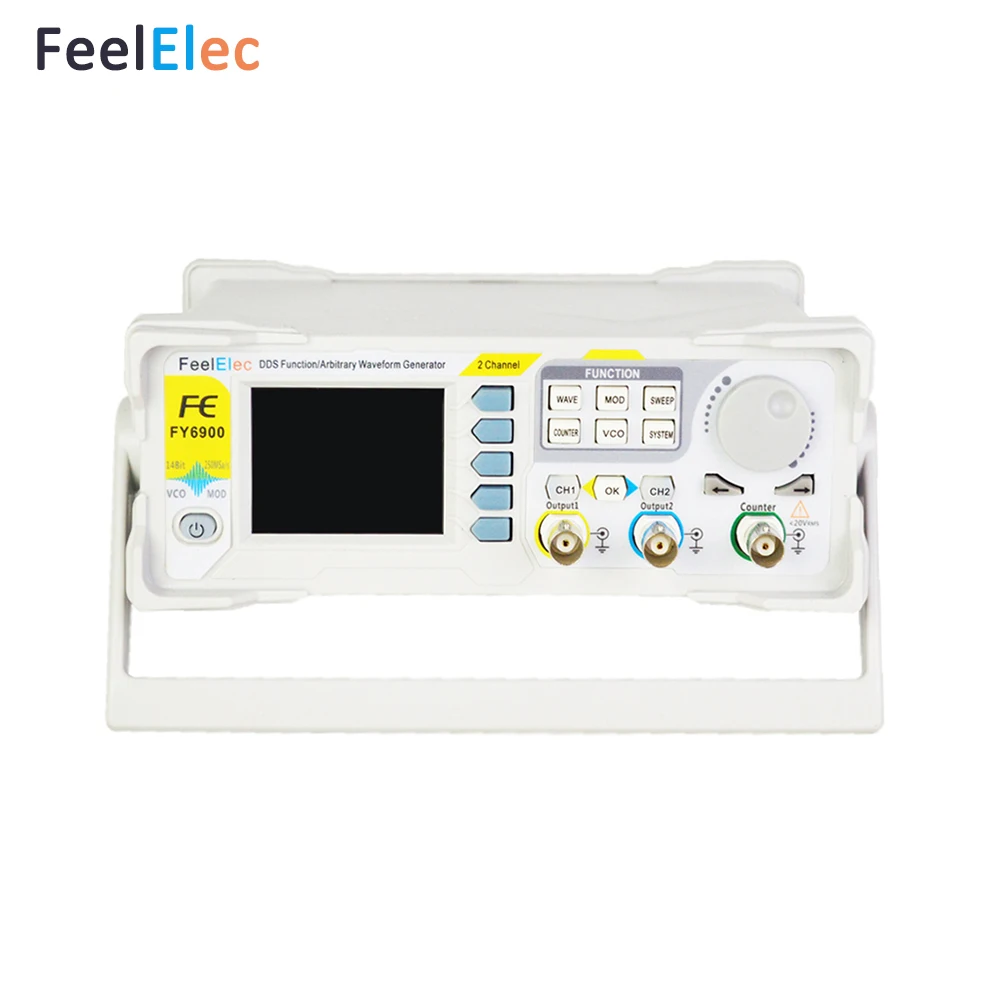

Двухканальный генератор сигналов произвольной формы импульса FeelTech FY6900H 80M DDS

Feelelec

FY6900H серия полностью числовое управление

Двухканальная функция/генератор произвольной формы

Гарантия и Декларации

Авторское право

© 2020 feelelec Technology Co. Ltd. Все права защищены.

Декларации

●FeelelecОставляет за собой право изменять или изменять части или все спецификации и ценовые политики по единоличному решению компании.

● Информация в этой публикации заменяет все ранее соответствующие материалы.

●FeelelecНе несет ответственности за потери, вызванные случайным или сопутствующим в связи с оформлением, использованием или исполнением настоящего руководства, а также любой информации, представленной.

● Любая часть этого документа не может быть скопирована или изменена без предварительного письменного утвержденияFeelelec.

Пожалуйста, свяжитесь с нами

Если у вас есть какие-либо проблемы или требования при использовании нашей продукции или данного руководства, пожалуйста, свяжитесь с намиFeelelec.

Тел.: 0086 371 68997005 электронная почта:Feeltech@126.com

Веб-сайт:Www.feelelec.com

Feelelec

FY6900 Series инструкция по эксплуатации

Информация о продукте

Данное руководство относится к каждой модели FY6900H серии функций/генератора сигналов произвольной формы. Последние три символа модели указывают на выходное напряжение синусоидальной волны (МГц). Например, «100 м» номера модели «FY6900H-100M» означает, что максимальная выходная частота синусоидальной волны составляет до 100 МГц.

Двухканальная функция серии FY6900H/генератор произвольной формы-это набор функциональных генераторов сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчики и частотный метр и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов. Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу. Пользователи не должны тратить много времени на обучение и знакомство с работой инструмента, вы можете быть опытными. Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.

Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Технология поверхностного монтажа улучшает помехи и срок службы. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.

Основные функции:

21. Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

21. 2,4 дюймов TFT цветной ЖК-монитор с разрешением 320 × 240, отображение параметров и графикой из двух каналов в одно и то же время.

21. В приборе используется 14-битный высокоскоростной чип конвертера D/A (ошибка квантования на выходе 5Vpp составляет менее 1 мВ), частота образцов 300MSa/s, 14 бит вертикального разрешения.

21. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.

21. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;

21. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

21. Функция развертки: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.

21. Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением и модуляции шим.

21. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.

21. 100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.

21. Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.

21. Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.

21. Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.

21. Поддержка двух или более генераторы сигналов произвольной формы подключен к достижению мульти-выходной канал, максимальная поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.

21. Точно Регулировка фаз двух каналов, точность может быть 0,01 °.

21. Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон 0 ~ 20Vpp.

21. Рабочий цикл каждого канала может быть скорректирован независимо 0,01%-99.99%, регулирующее разрешение 0.01%.

21. -12 В ~ + 12 В постоянного тока функция смещения. Разрешение 0,001 V.

21. Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.

21. Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.

21. Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.

21. Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы ПК, которая включена в пользовательский CD-диск.

21. Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

21. Можно выбрать нашу серию FYA2000S или усилитель мощности серии FPA1000 для вывода сигнала 20 Вт ~ 100 Вт в ширину DC-10MHz без каких-либо искажений.

Инструкция по применению

Общий осмотр

При получении новой функции серии FY6900H/генератора произвольной формы, пожалуйста, следуйте инструкциям ниже.

1.Осмотрите транспортный контейнер для повреждений

Храните поврежденный транспортный контейнер или амортизирующий материал до тех пор, пока содержимое отгрузки не будет проверено на полноту, и прибор прошел электрические и механические испытания. Грузоотправитель или перевозчик несет ответственность за повреждение инструмента в результате отгрузки.

2.Осмотрите инструмент

В случае каких-либо повреждений, дефектов или сбоя, сообщитеFeelelecТорговым представителем.

3.Проверьте аксессуары

Пожалуйста, проверьте аксессуары в соответствии с приложением C (упаковочный лист). Если аксессуары являются неполными или поврежденными, пожалуйста, свяжитесь с вашимFeelelecТорговым представителем.
