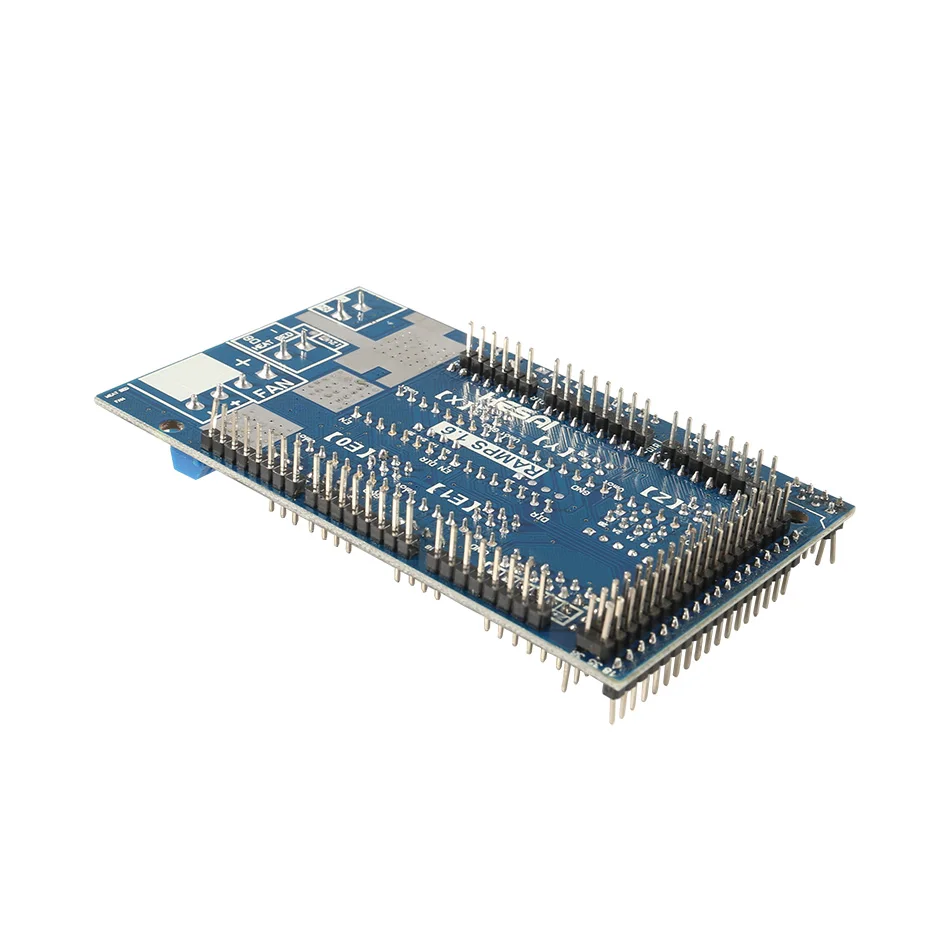

Плата расширения Ramps 1 6 с обновленной теплоотводящей 3d-материнской платой

Плата расширения Ramps 1 6 с обновленной теплоотводящей 3d-материнской платой

Основные характеристики:

При использовании режима SPI необходимо только выполнить простую вставку на колпачке перемычки, что эффективно позволяет избежать проблемы, что двигатель не Работа из-за неправильной вставки линии, а также предотвращает работу накопителя и другие проблемы из-за плохого контакта внешней линии во время процесса печати

Посылка включает в себя:

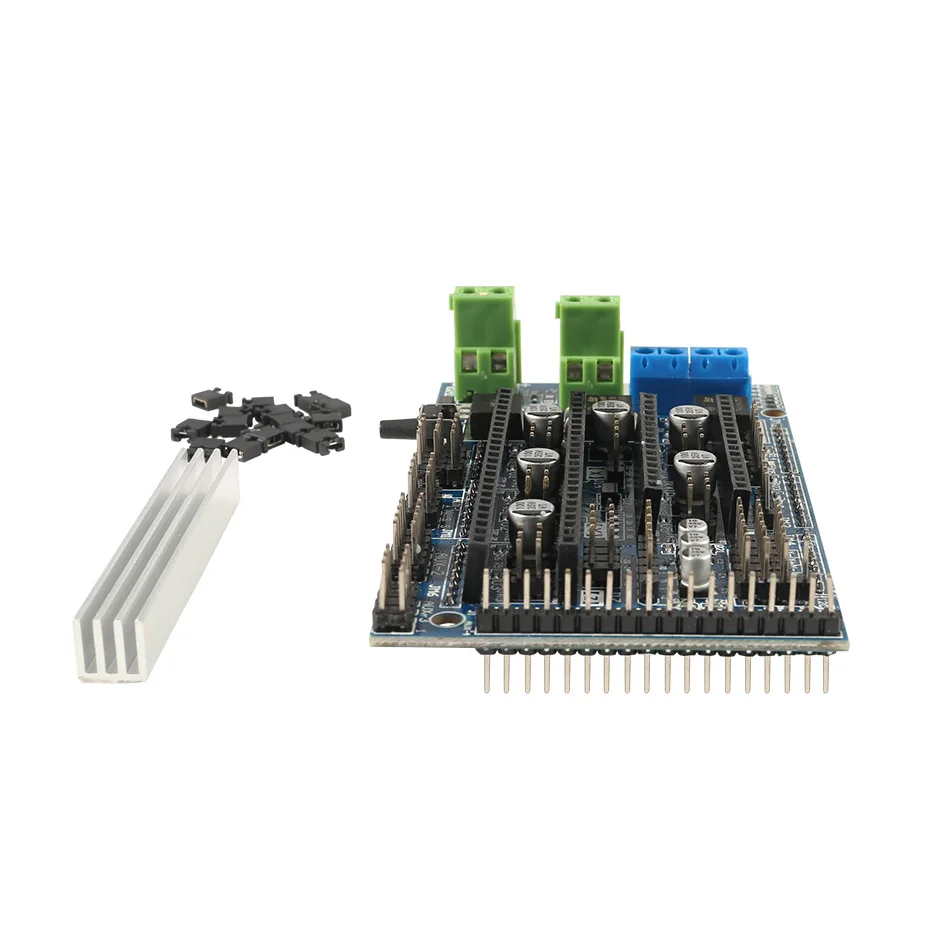

1 x Панель управления Ramps 1,6 Plus 1 х радиатора

Описание продукта:

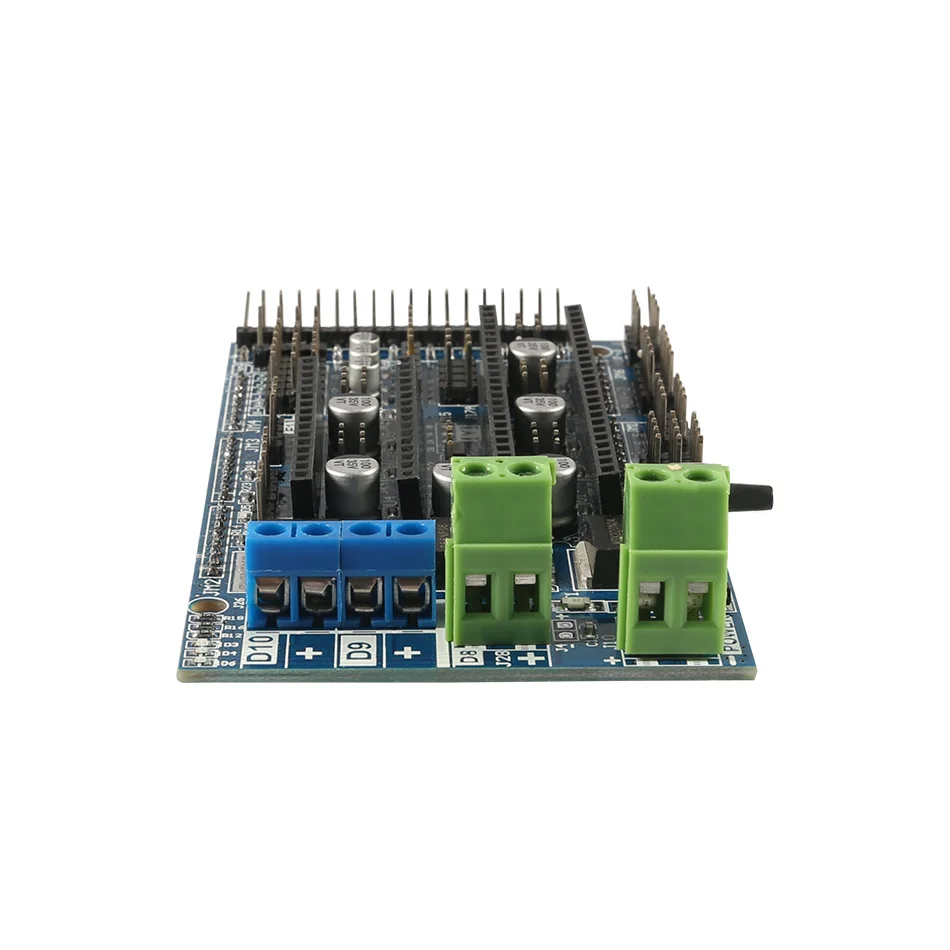

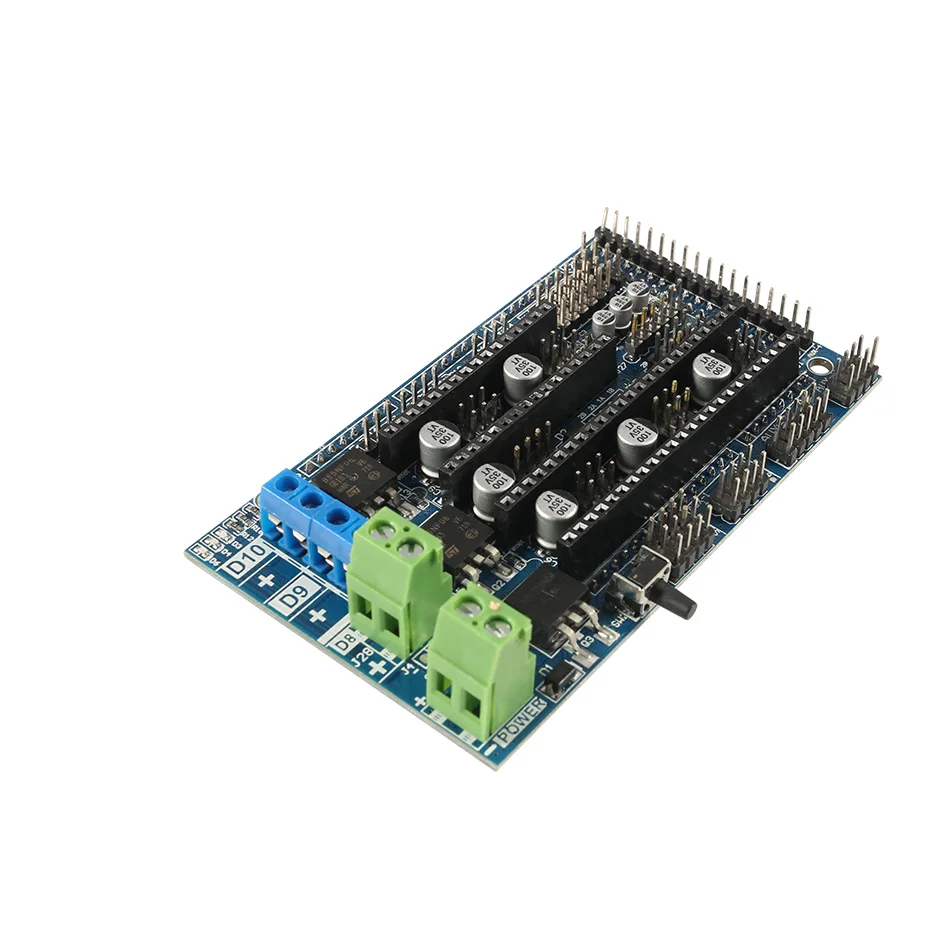

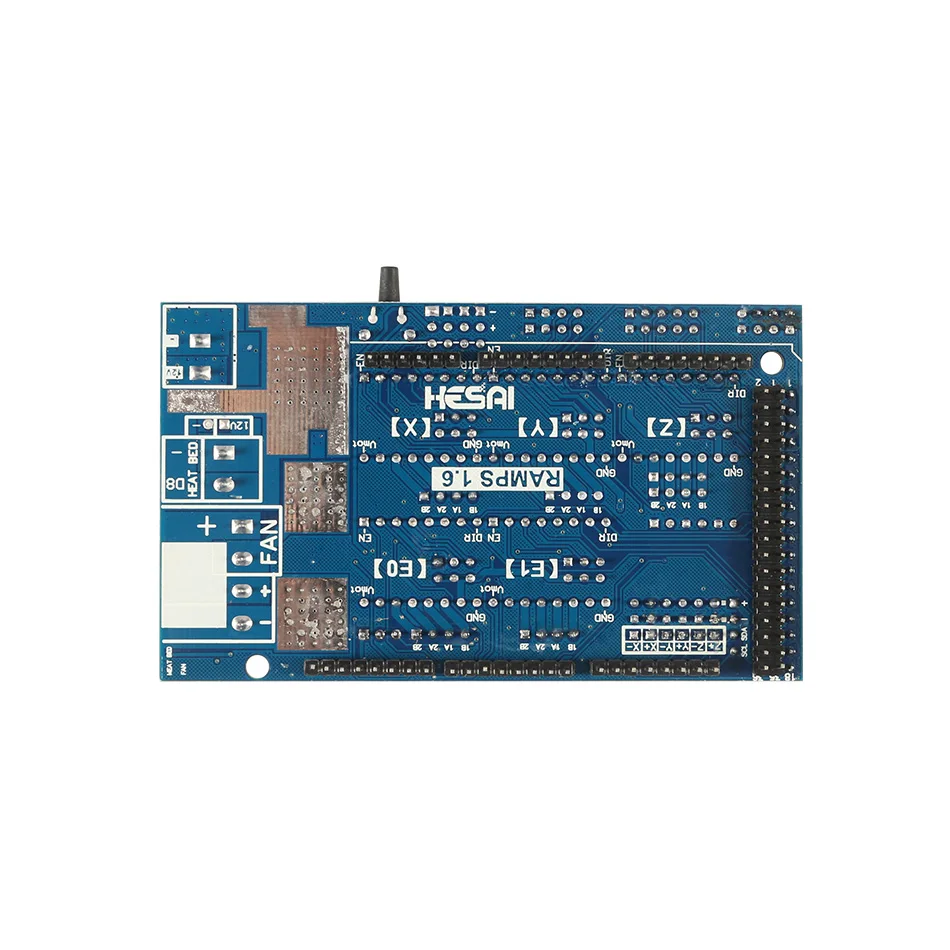

RAMPS 1,6 плата интерфейса с новыми, более мощными SMT MOSFET драйверами Улучшенная Теплоотдача с новым теплоотводом, PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI Источник питания и Горячая кровать используют высокотоковый клеммный блок 30A, чтобы избежать ситуации горения терминалов в большей степени Добавлен расширительный интерфейс сброса, удобный для пользователей для расширения кнопки сброса, X, Y, Z, E0, E1 все используют параллельный двойной моторный интерфейс, так что плата подходит для большего количества моделей Конструкция контактного гнезда пластины может быть легко заменена или удалена для будущего дизайна, изменен Шелковый экран, что делает проводку чистой с первого взгляда. Используя сочетание цветных контактных заголовков и мам, эффективно различая каждый функциональный интерфейс, красивый и практичный

Ramps 1,6

Ramps 1,6 оптимизирован и запущен на основе Ramps 1,4 и Ramps 1,5 Распорка почти такая же, как Ramps 1,5, разница в Ramps 1,6 имеет новые 2pin разъемы, которые более просты и удобны для подключения, также не будут легко сгореть, более того, ramps 1,6 имеет хороший радиатор над трубкой MOS, чтобы дать лучшую функцию для рассеивания тепла. Кроме того, мощность Ramps 1,6 больше, чем Ramps 1,5, самая большая мощность будет до или 270 Вт, а Ramps 1,5 просто может быть до 200 Вт, или пробник, чем 200 Вт. 1, он может быть расширен до ЖК-дисплея и других частей. 2. Есть выходы нагревателя и вентилятора MOSFET и 3 интерфейса термистора 3,5A дополнительная Безопасность и защита компонентов fusion 4, Подогреваемая кровать контролирует дополнительные предохранители 11A 5, применяется к 5 шаговым дискам 6. Конструкция разъема может быть легко заменена или удалена для будущего дизайна 7, контакты I2C и SPI доступны для будущего расширения 8. Серворазъемы используются для подключения ограничительных остановок, двигателей и диодов, излучающих светильник. Эти разъемы покрыты золотом и имеют Номинальный ток 3A, что очень компактно. 9, светодиодный светильник, когда нагреватель выводится 10. Выберите 2 двигателя для подключения к Z Prusa Mendell

Советы:

1. Выбор режима привода для определения прошивки, которая будет сожжена, и обратите внимание на консистенцию подразделения 2. При использовании горячей кровати с мощностью более 140 Вт, обязательно установите радиатор MOS трубки, чтобы предотвратить перегрев трубки mos. При использовании горячей кровати с мощностью более 180 Вт обязательно выберите модуль MOS для передачи. Продолжительный перегрев приводит к тому, что плата будет гореть 3. При подключении и отключении накопителя к Ramps1.6 + обратите внимание на направление привода, никогда не вставляйте его, предотвращая сжигание накопителя, И работа штепсельной вилки должна быть выполнена под предпосылкой сбоя питания. Мы не несем ответственности за потери и последствия сгорания данного типа накопителя и материнской платы из-за ошибок вставки драйвера.
