Примечания:
1: нажмите здесь при использовании устройств серии V850, 78k0r, 78k0 или R8C.
2: для инструментов, изготовленных партнерами, пожалуйста, свяжитесь с ними напрямую.
3: E2 Studio поддерживает отладку объектов, построенных мульти-компилятором интегрированной среды разработки, генерируемой Green hils Software,Inc.
Характеристики
Доступное и мощное оборудование для отладки может удовлетворить фактические потребности в разработке.
* Нажмите здесь для получения подробной информации.
Улучшенная более быстрая отладка
В дополнение к основной функции отладки, E1 также поддерживает функцию s измерения времени выполнения и горячей замены (в зависимости от MCU), позволяя подключаться к системе пользователя, когда программа работает.
Он также может использоваться в качестве бортового программиста.
После отладки, его можно использовать как бортовой инструмент программирования для реализации гладкой оценки MCU.
Он наиболее подходит для оценки функций моделирования, таких как атрибуты A / D и D / A.
Электрические характеристики такие же, как и фактический MCU, потому что фактический MCU используется для отладки.
Поддержка последовательных соединений, JTAG и LPD.
Для системы связи, последовательного соединения, JTAG или LPD может быть выбран в соответствии с типом целевого MCU.
Простое подключение
Для подключения требуется только разъем, установленный в системе пользователя, что значительно снижает возможность свободного подключения.
Зеленые материалы
Корпус изготовлен из растительного полилактида (PLA).
Характеристики продукта
Обратите внимание, что некоторые функции, показанные здесь, могут не поддерживать IDE, который вы используете. Характеристики производительности и системы подключения также различаются в зависимости от типа MCU.
Система подключения
Функция прерывания
Отслеживание
Ссылка на память и изменение
Выполнение программы
Измерение производительности
Горячая замена
Просмотр свойств производительности отладчика на чипе.
Встроенная поддержка программирования
Пользователь Интерфейс 14-способ оптического кабеля [7614-6002(3 м обратную связь о том, что вы хотите о том, что вы хотите. Товары) и 2514-6002(3 м ограниченная продукция)]
ПК интерфейс USB 2,0, полная скорость и высокая скорость
Подключение к целевой плате с помощью дополнительного пользовательского кабеля I / F (сигнал подключения варьируется в зависимости от целевого типа MCU)
Питание до 200mA (3,3 V или 5V)
Напряжение питания 5,5 В до V (в зависимости от целевого MCU)
Внешние размеры
(За исключением выступа) 109,4 мм × 53,2 мм × 18,6 мм
Соответствует международным стандартам европейских стандартов: EN 55022 класс A, En 55024
Стандарт США FCC: FCC часть 15 класс А

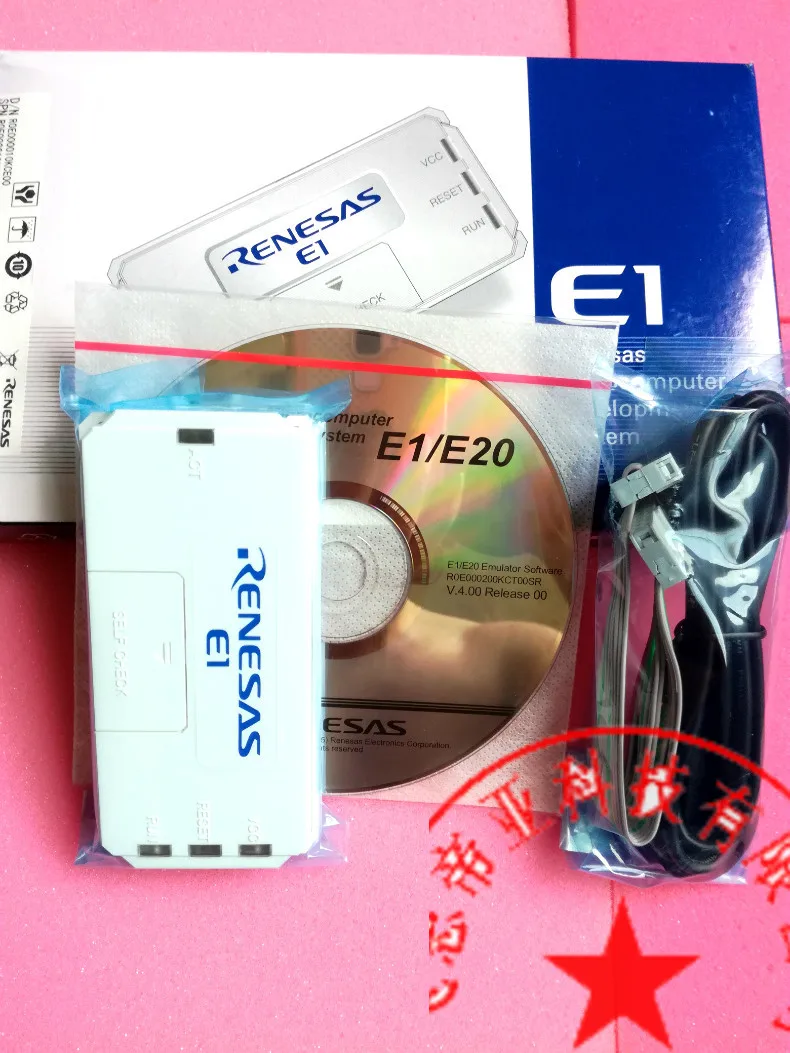

Сборка
Хост имитатора E1
Usb-кабель
Пользовательская система I / F кабель
CD-диск с программным обеспечением
Руководство по эксплуатации
План самопроверки
Usb-накопитель
Руководство пользователя для имитатора E1 / E20
Дополнительные продукты
Дополнительно предоставляются следующие устройства для облегчения использования эмуляторов E1 и E20.
Убедитесь, что вы выбрали устройство, которое соответствует типам эмулятора и MCU.
[Линия]
Адаптер преобразования: количество и высота контактов в коннекторе, используемых для подключения симулятора.
Адаптер горячей замены: позволяет подключаться к симулятору, не закрывая систему (горячий штекер).
Изолятор: Включите отладку в среде потенциальной разницы между пользовательской системой GND и хост-ПК GND.
Низковольтная плата OCD: даже если напряжение адаптера не достаточно высокое, чтобы перепрограммировать внутреннюю флэш-память, вы можете отлаживать целевой MCU. Продукт используется между эмулятором и пользовательской системой и сочетается с пользовательской системой через онлайн-соединение.
Плата отладки MCU: Подключите симулятор к цепи пользовательской системы. Эта плата позволяет использовать расширенные функции отладки. Применимые функции отладки различаются в зависимости от типа MCU.
Целевое устройство
Серия RX
Серия RL78
Серия RH850
Серия V850
Семья 78K
Серия R8C
