Инфракрасный порт для измерения температуры бесконтактный инфракрасный модуль

Инфракрасный порт для измерения температуры бесконтактный инфракрасный модуль

Добавьте выход в режим измерения температуры тела для справки температуры тела (только для справки)

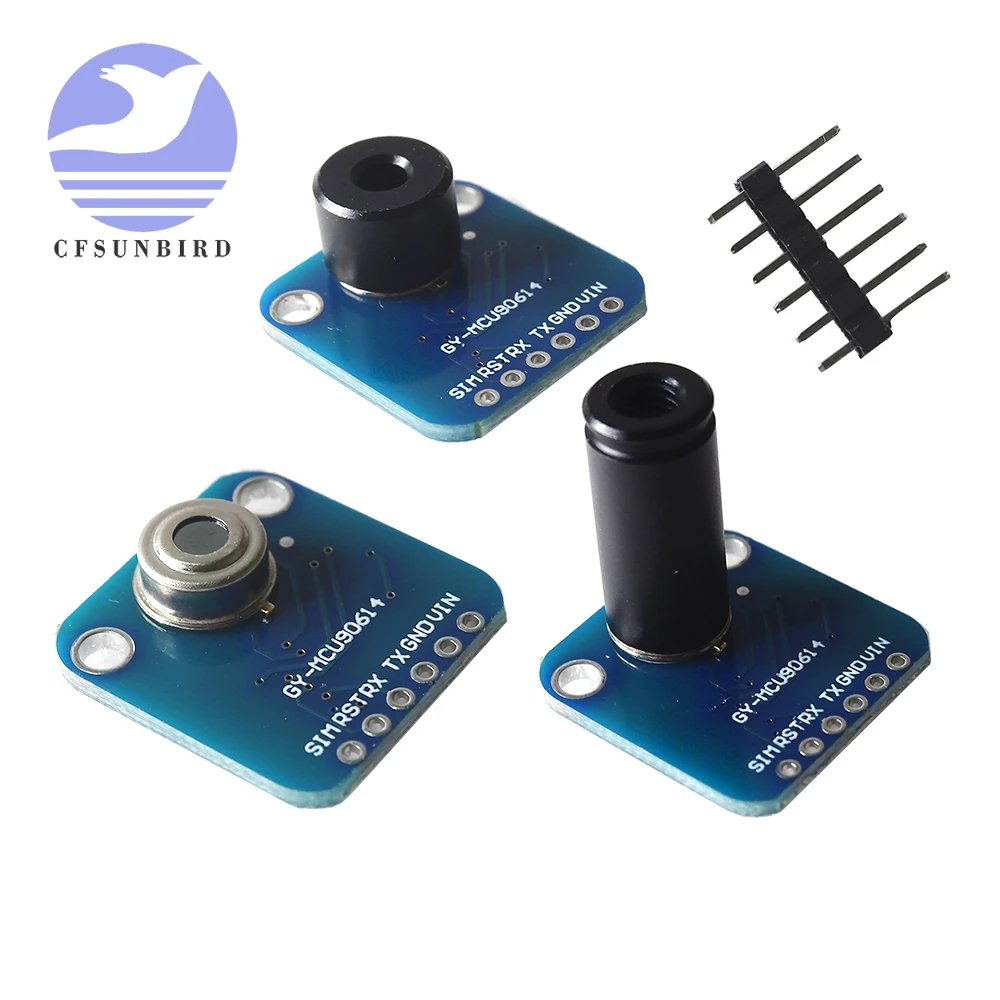

Расстояние измерения (когда измерение температуры не компенсируется):
Дси/BCI: погрешность в пределах 15 см составляет около 0,5 градусов выше
BCF: погрешность в пределах 10 см составляет около 0,5 градусов выше
ДКК»/«Копия»: 5 см внутренние Точность составляет около 0,5 градусов выше
Baa AAA: 3 см Внутренний Точность составляет около 0,5 градусов выше
Лоб может выводить температуру тела напрямую, и может добавить значение регулировки компенсации для калибровки и регулировки расстояния, отключения питания и экономии.

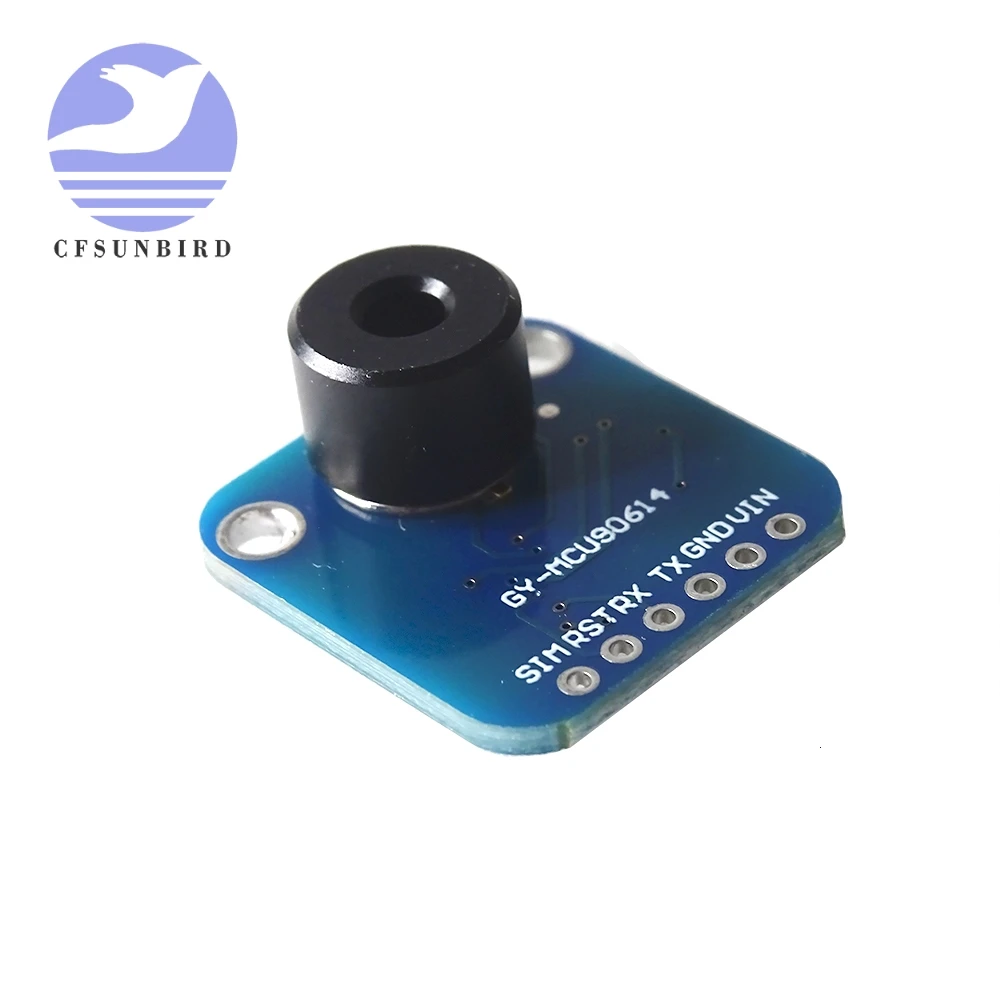

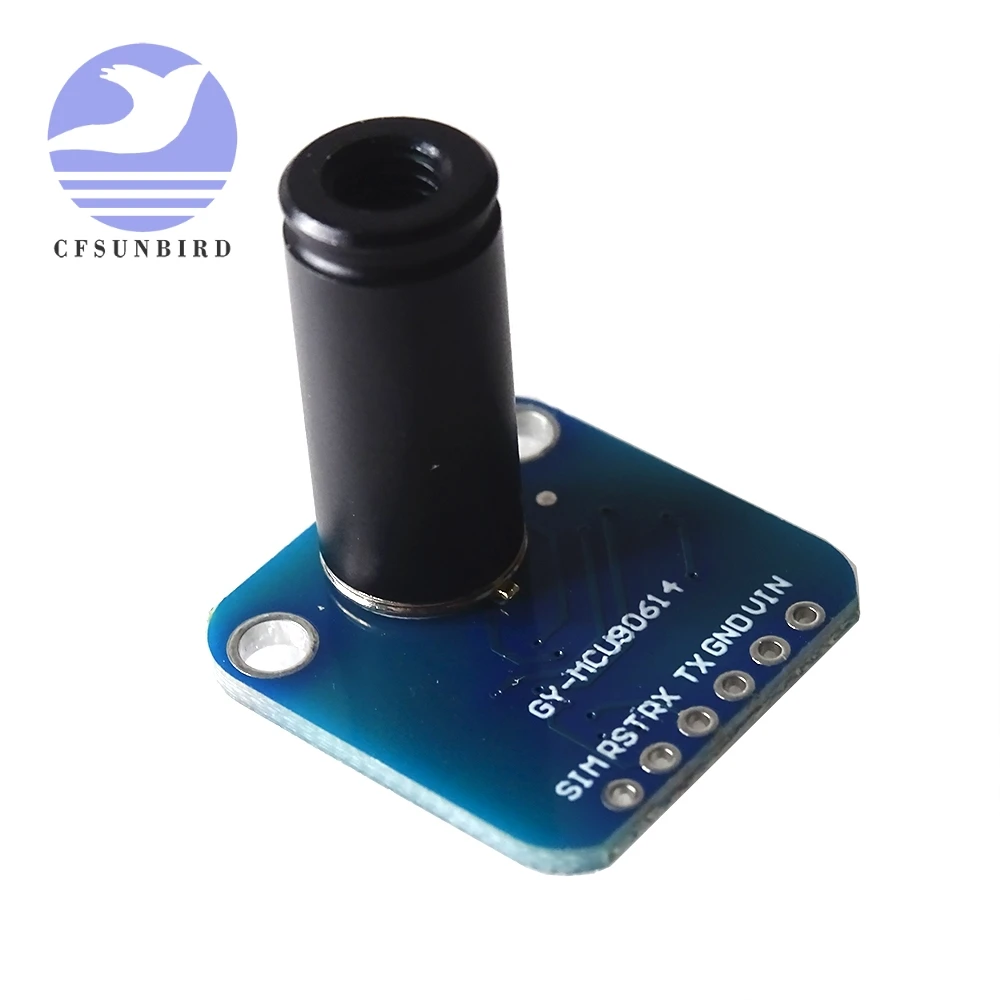

Инфракрасный ИК Бесконтактный модуль измерения температуры MLX90614 модуль последовательный порт прямой вывод данных, малый размер, по умолчанию нет сварочного ряда
Для подключения компьютера необходим модуль последовательного порта USB-TTL
1. Предоставление компьютерного программного обеспечения для просмотра данных
2. Предоставление программы Arduino
3. Предоставление 51 программы MCU
4. Предоставление STM32 программы
--------------------------------------------------------------------
Источник питания: 3-5 В
• Сила тока: 5mA
Скорость передачи данных: 9600 или 115200
Частота автоматического выхода по умолчанию: 10 Гц
Диапазон измерений:
-40... + 125 ° C для окружающей среды
-70... + 280 ° C для измерения целевой температуры
Размеры: 21,5 (длина) * 23 w * 22,5 H
-----------------------------------------------------------------------
Протокол передачи данных
Последовательный порт отправляет команды байты:
1) , параметры связи последовательного порта (значение скорости передачи данных по умолчанию 9600 бит/с, которое может быть установлено по)
Скорость передачи данных: 9600 БП контрольный бит: n бит данных: 8 стоп бит: 1
Скорость передачи данных: 115200 БП контрольный бит: n бит данных: 8 стоп бит: 1
(2) формат вывода модуля, каждая рамка содержит 10 байт (шестигранный):
. Byte0: 0x5a флаг заголовка рамки
. Byte1: 0x5a флаг заголовка рамки
. Byte2: 0x45 тип данных этого кадра (0x45: данные температуры)
. Byte3: 0x04 объем данных (следующие 4 группы данных в качестве примера)
. Byte4: 0x00 ~ 0xff данные 1 high 8 бит
. Byte5: 0x00 ~ 0xff данных 1 Низкий 8 бит
. Byte6: 0x00 ~ 0xff данные 2 высокие 8 бит
. Byte7: 0x00 ~ 0xff данных 2 низких 8 бит
. Byte8: 0x00 ~ 0xff контрольная сумма (предыдущий byte0-7 данных накоплен и осталось только 8 нижних бит)
. Byte9: 0x01 ~ 0x15 ID номер, диапазон 0x01 ~ 0x15 может быть изменен, по умолчанию 0x14
3. Данные метод расчета
Метод расчета температуры:
Температура = высокие 8 бит <8 низких 8 бит (результат-фактическая температура, умноженная на 100)
Пример: Инструкция по отправке: A5 45 EA, получение одного кадра данных,
<5A- 5A- 45- 04- 0C- 78- 0D- 19- A7>
До (16 бит, температура объекта): до = 0x0c78 / 100 = 31,92
Указывает ta (подписано 16 бит с указанием температуры окружающей среды): to = 0x0d19 / 100 = 33,53
(4) , командный байт, отправляется внешним контроллером gy-mcu90614 модуль (HEX)
1. Заголовок рамки: 0xa5
Формат инструкции: заголовок кадра + Инструкция + контрольная сумма (8 бит) (например, автоматическая Инструкция по считыванию температуры = 0xa5 + 0x45 + 0xea)
2. Командная команда:
Автоматическая Инструкция на выход (модуль сам по себе выводит данные):
0xa5 + 0x45 + 0xea ------- данные о температуре (тип возвращаемых данных модуля 0x45)
0xa5 + 0x55 + 0xfa ------- Измерьте значение температуры выхода лба (тип данных, возвращенный модулем, 0x45)
(Диапазон выхода температуры 34-41 градусов в режиме температуры лба)
Запрос инструкции по выходной температуре (отправьте инструкцию один раз для вывода данных один раз):
0xa5 + 0x15 + 0xba ------- данные о температуре (тип возвращаемых данных модуля 0x45)
(Диапазон выхода температуры 34-41 градусов в режиме температуры лба)
Запрос инструкции по излучению на выходе (отправьте инструкцию один раз для вывода данных один раз):
0xa5 + 0x25 + 0xca ------- параметры настройки излучения, тип данных 0x25
(Десятичная система 100 для 1, десятичная система 50 для 0,5)
Запрос выходной температуры офсетная команда
0xa5 + 0x35 + 0xda ------- значение смещения температуры, тип данных 0x35
(Десятичная 100-это нулевое расстояние до точки, указанные выше 100 является позитивной, приведенную ниже таблицу 100 отрицательный, 1 значение 0,1 градусов.)
Используйте идентификатор для запроса выходных инструкций:
0xa5 + ID + sun ------- данные о температуре (тип возвращаемых данных модуля 0x45, солнце-это сумма первых двух данных)
Изменить идентификатор инструкции:
0xa5 + 0XAA + ID + sun ------ (power down save ID, sun-это сумма первых трех данных, возьмите нижние 8 бит)
