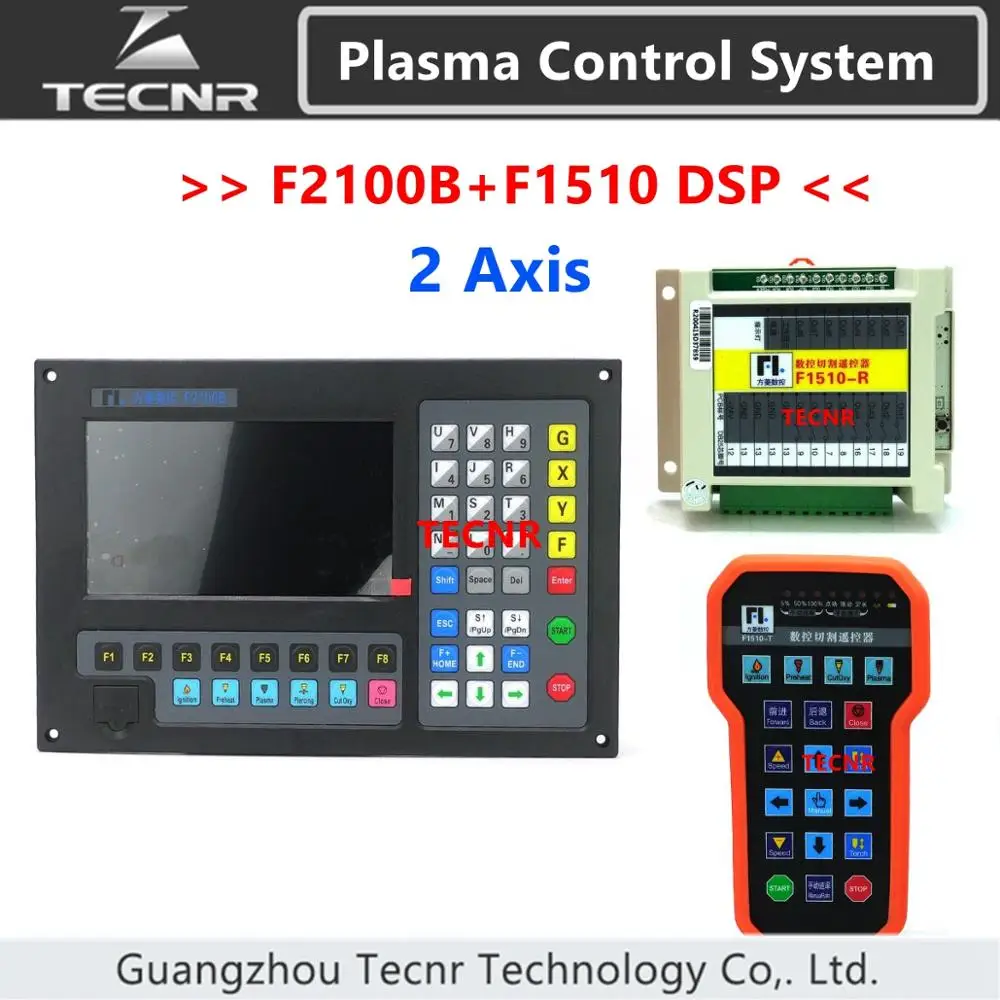

2-осевая плазменная система плазменной резки с ЧПУ пультом дистанционного

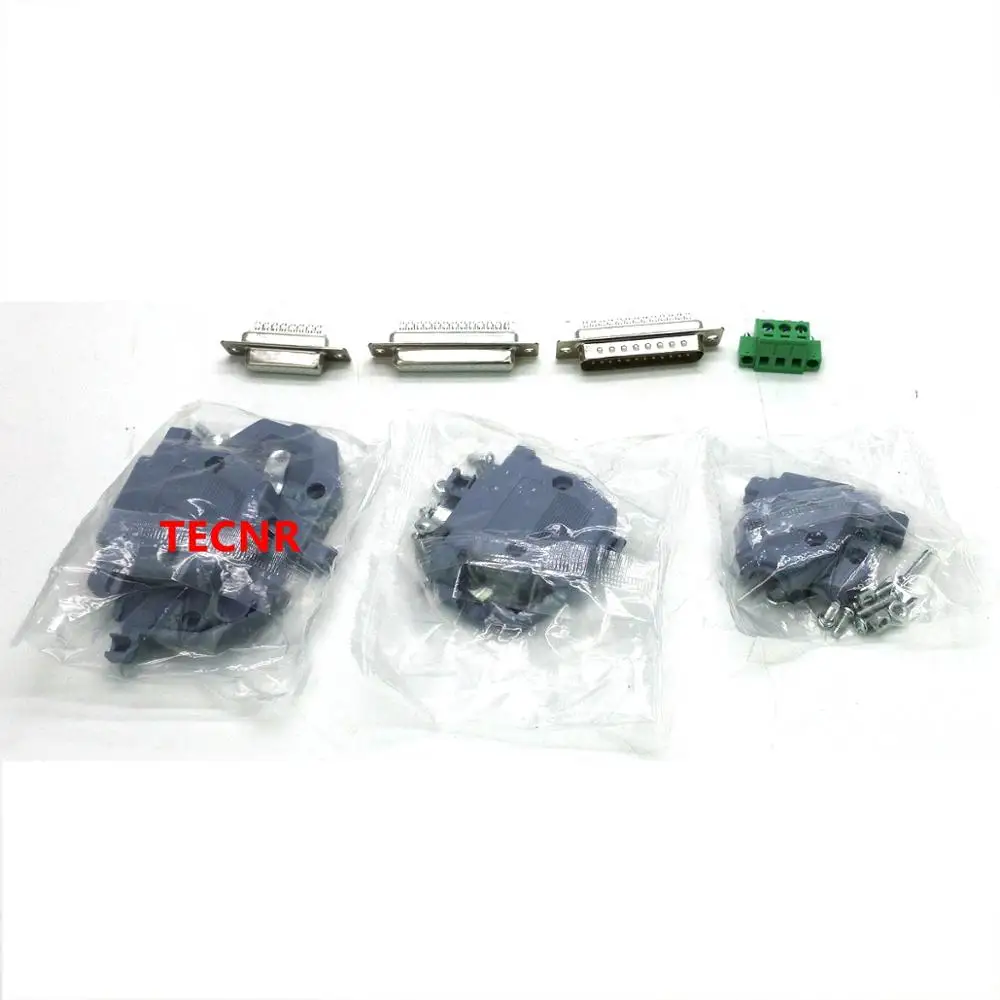

     Упаковочный лист: 1 шт. система F2100B 1 шт. 25 ядро отверстие входной разъем (включая оболочку) 1 шт. 25-контактный игольчатый выходной разъем (с оболочкой) 1 шт. 15-контактный штекер двигателя (с оболочкой) 1 шт. 3P разъем питания 1 шт. пульт дистанционного управления F1510 1 шт. беспроводной приемник 1 шт. Соединительный порт 2 оси F2100B система плазменной резки Спецификация

Технический индикатор

● Ось управления: 2 оси

● Точность управления: +/-0,001 мм

● Диапазон координат: +/-99999,99 мм

● Максимальная мощность: 200 кГц.

● Максимальная скорость: 15000 мм/м

● Максимальный Код: 80000 линий

● Максимальный размер одного файла кода: 4 м

● Разрешение времени: 10 мс

● Рабочее напряжение: постоянный ток + 24 В, постоянный ток, мощность> 80 Вт.

● Рабочая температура: -10 ℃ ~ + 60 ℃. Относительная влажность, 0 ~ 95%.

● Максимальная мощность электродвигателя THC: 45 Вт (подходит для моделей с «T»). Если требуется больше мощности, можно выбрать максимальное значение: 200 Вт.

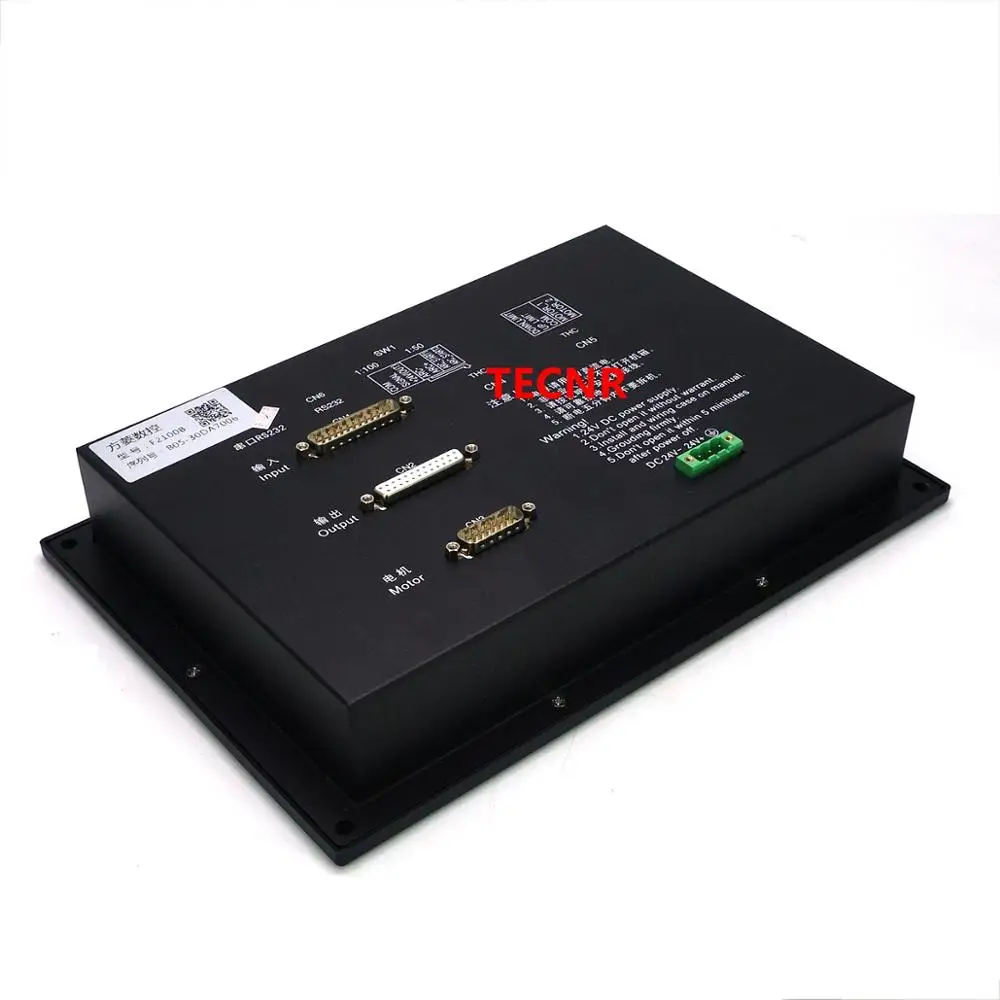

Интерфейс контроллера

● DB15 pins SMA Male интерфейс 2 осей привода двигателя.

● DB25 pins SMA женский интерфейс 16 каналов оптоэлектронная изоляция выходной порт максимальный ток обратного потока 300 мА.

● DB25 pins SMA Male интерфейс 16 каналов оптоэлектронные изоляционные входные порты, максимальный выходной ток 300 мА.

● Интерфейс USB на передней панели для удобства передачи кода резания.

● Расширьте Входные/выходные порты IO, входные порты PWM, аналоговые входные порты.

● Дополнительный стандартный DB9 основной мужской последовательный порт RS232 интерфейс.

Аппаратная конфигурация

● Монитор: 7 дюймов, 800*480, высокое разрешение 16 миллионов цветов и ЖК-дисплей высокой яркости

● Память: 64 м SDRAM

● Доступное пространство программы для пользователя: электронный жесткий диск 256 м

● Частота процессора: 400 МГц

● USB: USB 1,1 передний интерфейс, не менее 16 Гб U диск поддерживаемый

● Клавиатура:Печатная плата клавиатуры

● Шасси: полностью стальная конструкция полностью экранирована, которая защищает электромагнитное излучение, помехи и статическое электричество

Функция F2100B:

● Компактный дизайн клавиатуры и легко вводить файлы.
● Форма имеет некоторые операции, такие как пропорции, поворот и зеркало.
● Форма может быть обработана матрицей, взаимодействием, сложными режимами.
● Стальная пластина может регулироваться в соответствии с любой стальной стороной.
● Система координат может быть настроена для поддержки двумерных координат всех восьми видов.
● Все входные и выходные типы портов и номера могут быть настроены (обычно открытые или нормально закрытые).
● Функция самодиагностики, чтобы диагностировать состояние ключа и все состояние IO, облегчает проверку и отладку.
● Обеспечивает передний интерфейс USB для копирования файлов.
● Система может быть легко обновлена с помощью интерфейса USB, и мы предоставляем услуги по обновлению в течение всего срока службы.
● Все функции и методы могут обновляться онлайн и не беспокойтесь о послепродажном обслуживании.
● Импорт и экспорт файлов с помощью одного или всех файлов.
● Резервное копирование параметров и восстановление параметров.
● Поддержка пламени, плазмы, маркера и демонстрации четырех видов режима.
● Включая различные типы параметров обработки для удовлетворения потребностей различных процессов.
● Пламя и ПЛАЗМА разделены в управлении портами IO.
● Поддержка THC (фонарь с контролем высоты), двухуровневый пренагреватель, трехуровневый пирсинг в режиме пламени

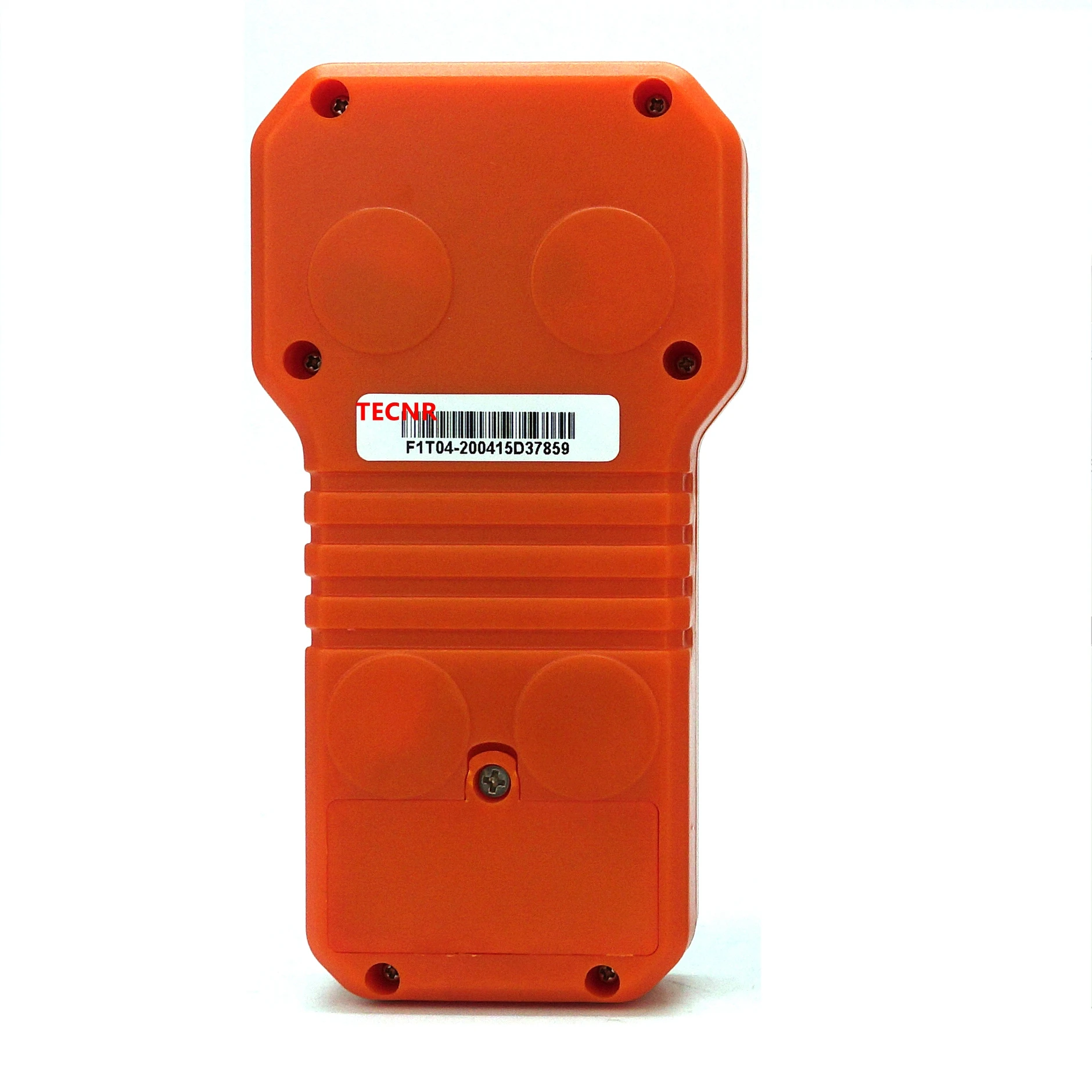

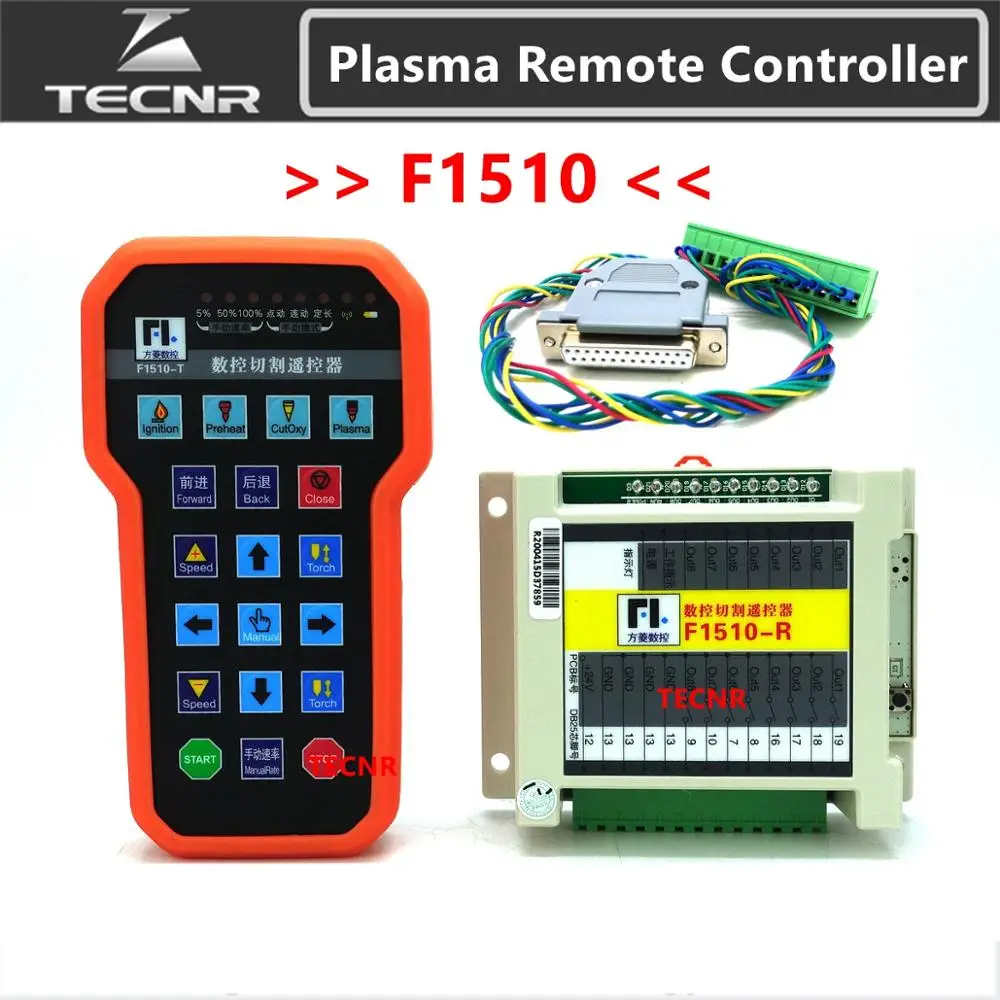

Плазменный пульт дистанционного управления F1510 Спецификация:

433 МГц Бесплатный ISM частотный канал, Бесплатная лицензия на пробную дистанцию дистанционного управления> 30 м, по крайней мере, не ниже 0,5 м аппаратный тест, код ошибки, алгоритм оптимизации программного обеспечения, связь между двумя направлениями, убедитесь, что Коммуникационный стабильный и надежный модуль отправки соответствует адресу с приемным модулем, адрес может быть установлен вручную, По крайней мере 128 поддерживаемых адресов беспроводной пульт дистанционного управления посылает модуль поставляется питание сухой батареей, по крайней мере, работает более 6 месяцев обслуживания модуль приемника установлен в 8421 портовый режим или режим P2P, В большинстве 16 выходных портов

Интерпретация переключателя перемычки

1. Сегмент адресов первые семь бит переключателя Перемычки (No.1 -7) являются кодами адресов; Статус этих семи бит требует, чтобы отправитель и приемник были одинаковыми. Если они разные, приемник не может ответить.

Примечание: Если открыть отправителя, есть также 8-битный переключатель перемычки внутри. Поэтому в то же время 128 пар отправителя и получателя могут работать одновременно.

2. Функция выбрать сегмент первый бит перемычки переключатель является функцией выбрать сегмент. Когда устанавливается короткое замыкание, выберите режим получения кода 8421. Если не установлено короткое замыкание, выберите независимый порт IO (P2P) режим получения.
