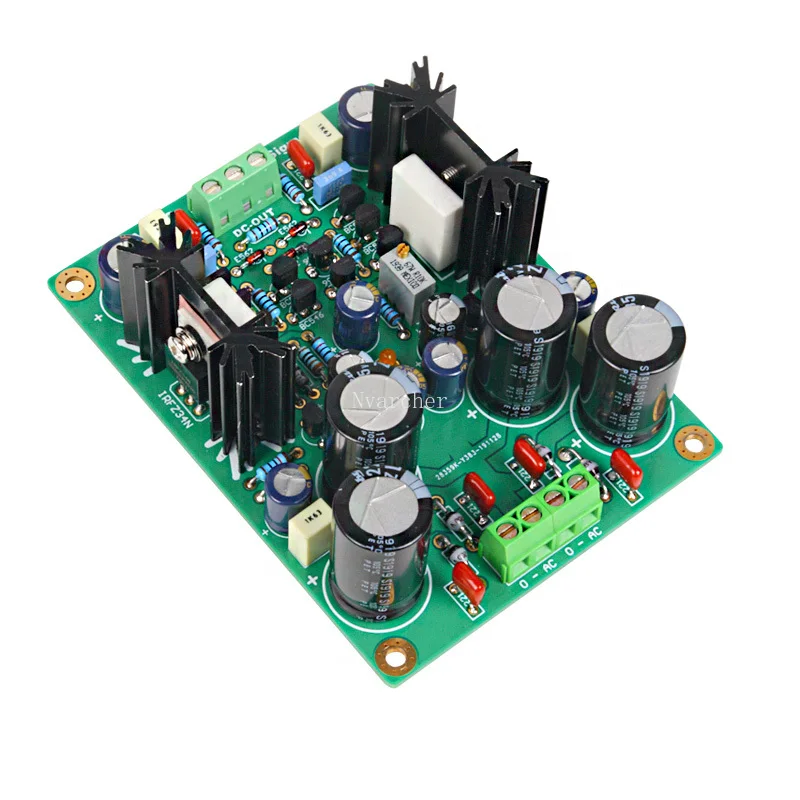

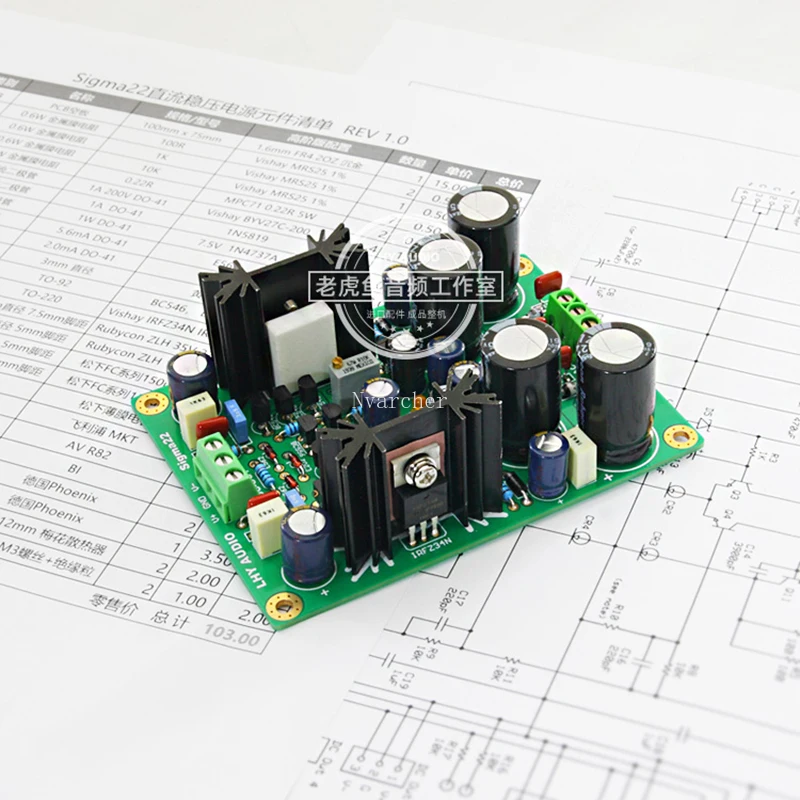

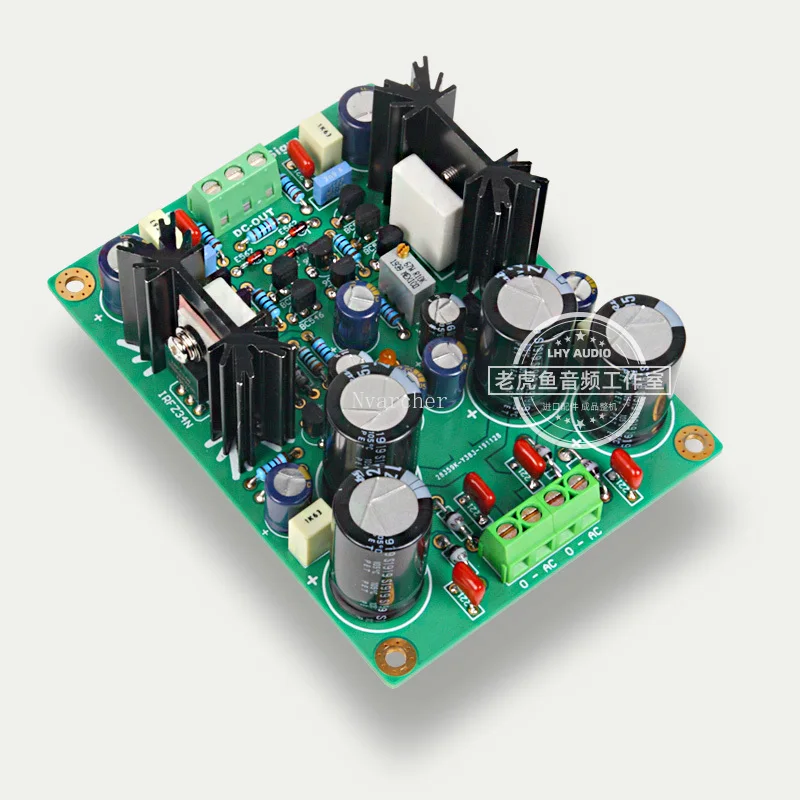

Sigma22 HIFI Ультра низкий уровень УФ шума полевая трубка дискретный компонент DC

Sigma22 HIFI Ультра низкий уровень УФ шума полевая трубка дискретный компонент DC

Технические характеристики: 1. Ультра-низкий уровень шума (μV уровень), высокая PSR Полностью дискретный одноступенчатый усилитель ошибок используется с коэффициентом усиления 102,5дб, а мультипликаторы Емкости используются для улучшения PSR (коэффициент отклонения источника питания). Все можно разделить на три этапа. Первый этап-Дифференциальное усиление и текущее зеркало/источник постоянного тока; Второй этап-этап усиления напряжения (VAS). Третий этап использует полевую трубку в качестве источника следования. Похвально то, что Выходной шум находится под нагрузкой, только о УФ-уровне! Это на три уровня меньше обычных мВ, что почти в тысячу раз хуже. Нет использования ic, так что вся конструкция может регулировать каждый узел управляющего кольца так, чтобы параметры производительности регулятора напряжения достигли хорошего состояния Zui 2. Нет лимита тока Проще говоря, MOSFET с высоким выходом тока не имеет лимита выходного тока, до тех пор, пока тепловыделение достаточно. Узкое место выходного ограничения заключается в мощности крупного рогатого скота, выпрямленного диода и предохранителя (но обратите внимание, что в оригинальной версии не используется предохранитель на плате...). Функция без ограничения тока позволяет S22 поддерживать множество мгновенных требований к высокому току, особенно усилитель мощности. Если вам нужен ток, S22 готов. 3. Сверхвысокая пропускная способность Полностью дискретный S22 позволяет Zuijia расширить свою пропускную способность. Поскольку выходное сопротивление S22 даже ниже, чем у Zui, дорогие электролитические конденсаторы Zui с низким ESR, скорость быстрого заряда и разряда S22 больше, чем у традиционных конденсаторов с большим водоемом. Удивительно, что выходное сопротивление S22 составляет только μΩ уровень (обычно емкость составляет около МОм, разница в 1000 раз), на самом деле, тестовая линия во время измерения принимает большую пропорцию сопротивления, поэтому стоимость все еще завышена. Для емкостных нагрузок, даже до 10000μF, S22 может быть легко, что делает S22 больше возможностей для применения. Выше колена частоты фильтра низких частот составляет всего 1,6 Гц, чтобы предотвратить диод переключения шум от входа Усилитель ошибки в задней части. Кроме того, эта часть также имеет функцию мягкого запуска. 4. Гибкий выход и низкое внутреннее сопротивление Выходное напряжение S22 регулируется, в основном определяется соотношением диода Зенера и двух резисторов. Общее выходное напряжение, как правило, ± 5V, ± 9V, ± 10V, ± 12V, ± 15V, ± 18V, ± 24V, ± 27В, ± 30V или ± 36V. (Даже выше) Выходное сопротивление sigma22 намного ниже, чем хорошие электролитические конденсаторы с низкой емкостью ESR, продаваемые на рынке. Благодаря высокой пропускной способности конструкции sigma22, sigma22 может легко справиться с постоянно меняющимися требованиями к току усилителя, гарантируя, что задний усилитель сможет реализовать весь потенциал Zui. (Выходное сопротивление такое же низкое, как μΩ уровень, 1Ω = 1000mΩ = 1000000μΩ) 5. Автоматическое отслеживание положительного и отрицательного напряжения Есть отслеживание между положительной и отрицательной выходной системами, то есть, отрицательный выход будет следовать за положительной зарядкой в любое время, что делает напряжение симметричным, А также значительно увеличивает Коэффициент подавления шума в обычном режиме (CMRR) и позволяет избежать появляющегося шума выключателя. Выбор диода Зенера и потенциометра, соответствующие различным выходным напряжениям: (обновление данных) В тех случаях, когда плюс или минус 5 ~ 8В, регулятор трубка = 3,3 V, потенциометр = 10K В тех случаях, когда плюс или минус 8 ~ 15В, регулятор трубка = 3,3 V, потенциометр = 5K (в комплекте предоставляется по умолчанию) В тех случаях, когда плюс или минус 15-30V, регулятор трубка = 3,3 V, потенциометр = 2K Нужно другое напряжение может проконсультироваться со службой поддержки клиентов Требования к входному напряжению: После выпрямления входного напряжения разница в напряжении должна быть на 6 ~ 10 в выше выходного напряжения. 【Формула расчета: Вход AC * 1,414-выход DC = 6-10 В 】 Связь между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора следующая: Выход: при ± 5VDC трансформатор выбирает 2 * 9VAC Выход: при ± 9 В постоянного тока трансформатор выбирает 2*12 В переменного тока Выход: при ± 12 В постоянного тока трансформатор выбирает 2*15 В переменного тока Выход: при ± 15 В постоянного тока трансформатор выбирает 2*18 В переменного тока Выход: при ± 18VDC трансформатор выбирает 2 * 20VAC Выход: при ± 24 В постоянного тока трансформатор выбирает 2*25 В переменного тока Выход: при ± 30VDC трансформатор выбирает 2 * 30VAC Выход: при ± 36VDC трансформатор выбирает 2 * 35VAC О рассеивании тепла: Теплоотводы стандарт на КИТ и готовая плата выдерживает потребеление энергии близко к 0,2 Ватт, и может быть примерно в соответствии с герметизирующая ptfe-лента для = VI. Когда тепло слишком велико, рекомендуется использовать нижнюю пластину шасси для рассеивания тепла. О школьном звуке: Эта версия калибровочного звука в основном отрегулирована от конденсатора (различные брендовые модели и мощности имеют возможность иметь различные эффекты) и трансформаторов. Официальная информация: //www.amb.org/audio/sigma22/ Характеристики: Размер и объем: 100 мм * 75 мм * 1,6 мм PCB процесс: FR4 военный класс, 1 УНЦИЙ меди, гальваническое погружение золота.


Советы по установке:

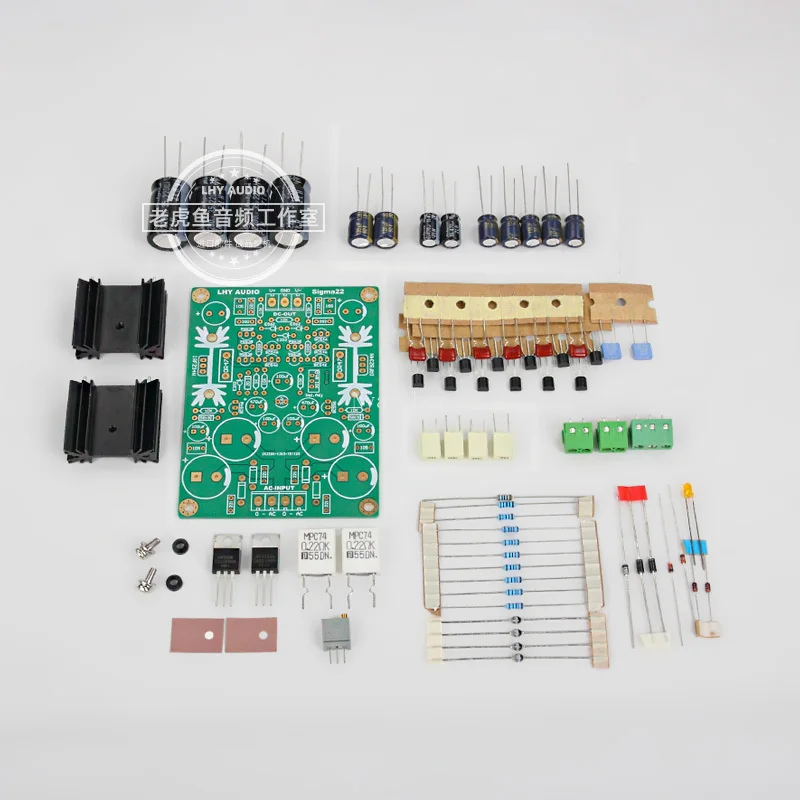

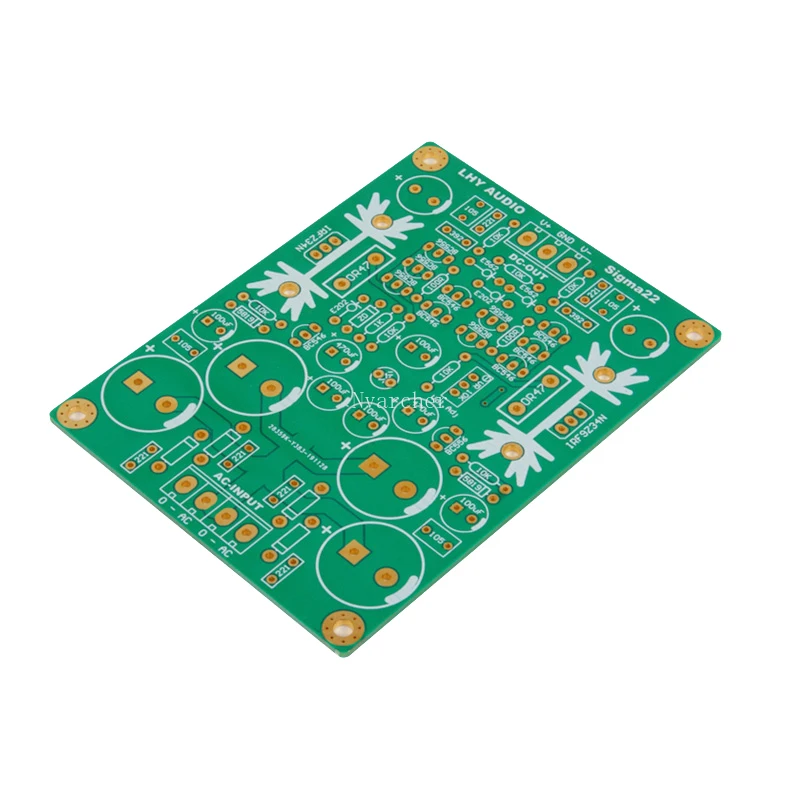

Этот комплект питания, пока вы внимательно следите за маркировкой на печатной плате, осторожно припаивайте детали и не припаивайте неправильные детали, вы можете обеспечить успешное включение питания. В соответствии с опытом других клиентов особое внимание следует уделить следующим вопросам:

Диод постоянного тока 2ma (202) и 5.6ma (562) просты в использовании. Обратите внимание, что посылка из прозрачного диода полосы составляет 562, а два других прозрачных диода-202. Серебряный диод-диод ZD Zener.
Модели двух силовых трубок отличаются одной буквой, которая легко путается и требует внимания. Кроме того, силовая трубка должна быть установлена на радиатор в соответствии с изоляционными резиновыми частицами и изоляционными прокладками! В противном случае выход будет короткого замыкания и монтажная плата будет сгореть!

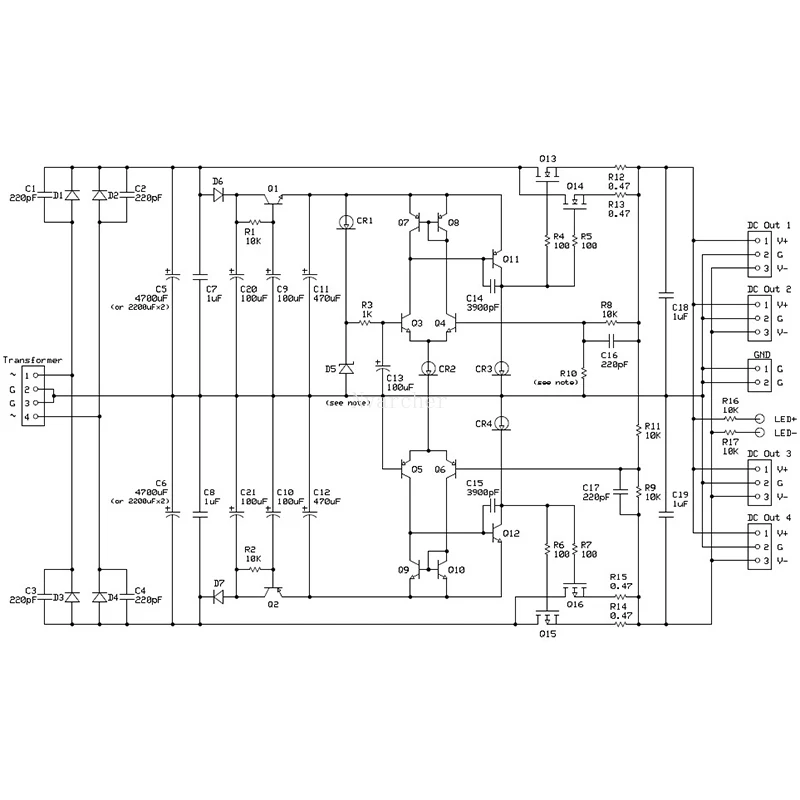

Справочная схема: Sigma22 Ver2.0 (только для справки, фактический продукт имеет изменения тонкой настройки)

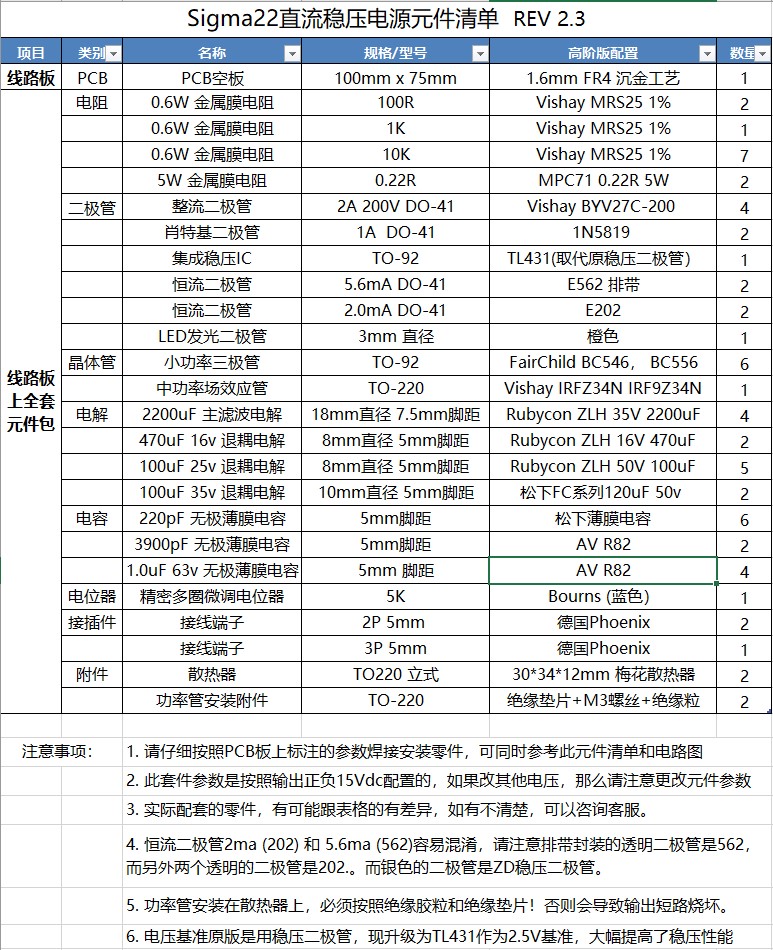

СПИСОК КОМПОНЕНТОВ:
