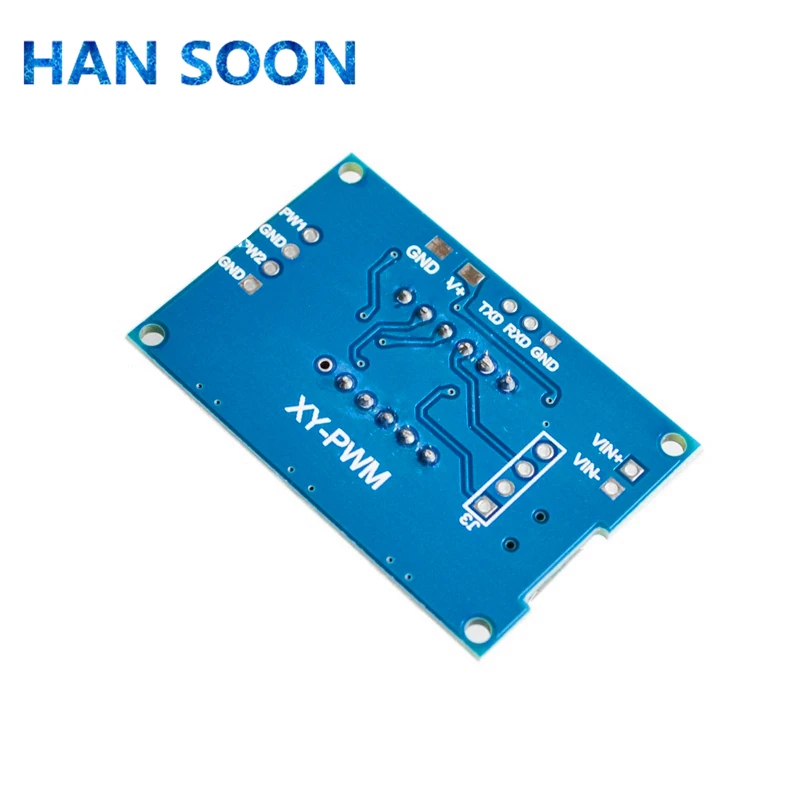

Микро USB DC 2CH Регулируемый PWM генератор сигналов рабочий цикл импульсный Частотный модуль цифровой светодиодный дисплей трубка DC 5V 12V 24V DIY

2-way PWM, частота импульсов, скважность, регулируемые модули, прямоугольную волну прямоугольная волна генератор сигналов, Драйвер шагового двигателя   Особенности:   1. Два независимых PWM генератора могут установить частоту, рабочий цикл 2. Широкий диапазон частот, высокая точность 3. Возможна серийная связь.   Частота делится на три диапазона: 1. XXX (без запятой): самый маленький блок-1 Гц, диапазон-1 Гц ~ 999 Гц 2. X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц дальность 0,1 кГц ~ 99,9 кГц 3. X.X.X. (есть три десятичные точки): самая маленькая единица-1 кГц Диапазон 1 кГц ~ 150 кГц   Частота отображения, например: "100" означает, что PWM выходной Пульс 100 Гц "54,1" означает, что PWM выходной Пульс 54,1 кГц "1.2.4". Показывает, что PWM импульсный выход 124 кГц Рабочий цикл в диапазоне: от 0 до 100 Трехчастотный рабочий цикл одинаковый, все параметры нелетучие.   Технические характеристики:   1. Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в 2. Диапазон частот: 1 Гц ~ 150 кГц 3. Точность частоты: ± 2% 4. Выходной ток: <30 мА 5. Амплитуда выхода: по умолчанию 5Vp-p (setable) 6. Диапазон рабочих температур: -30 ~ + 70 ℃.   Установка инструкции:   Модуль имеет три кнопки [набор], [вверх], [вниз] 1. Нажмите клавишу [Set], чтобы переключить отображение четырех параметров (FR1: частота PWM1 dU1: рабочий цикл PWM1 FR2: частота PWM2 dU2: рабочий цикл PWM2), перед передачей параметров, там будет соответствующее имя параметра flash. 2. Нажмите [вверх], [вниз], чтобы изменить значение текущего параметра (Длительное нажатие может быстро добавить или вычесть быстро). 3. Две PWM каждая имеет три предустановленных частоты, интерфейс отображения частоты, длительное нажатие [SET] ключ для переключения между тремя типами частот, три вида частотного цикла-одинаковое значение. (XXX: диапазон 1 Гц ~ 999 Гц X X.X: диапазон 0,1 кГц ~ 99,9 кГц X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).   Функция:   1. Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны 2. Для обеспечения сигнала для шагового двигателя 3. Регулируемая генерация импульсов для использования микросхем 4. Производим переменный импульсный сигнал, цепь управления (PWM затемнения, скорость).   Скорость передачи данных: 9600 bps Бит данных: 8 Остановка биты: 1 Паритет: нет   Регулятор давления газа: Нет 1. Установите частоту ШИМ "S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999) "S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9) "S1F: X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..) 'S1': PWM1 'S2': PWM2 'F': частоты D: рабочий цикл «Т»-это конечный флаг   2. Установите рабочий цикл ШИМ "S1DXXXT": настройка рабочего цикла PWM1 XXX (001 ~ 100) "S2DXXXT": набор PWM2 рабочий цикл XXX (001 ~ 100) Установка успешного возврата: вниз Настройка аварийного переключения: падение.
