Последняя nanovna-F VNA HF VHF UHF вектор сетевой анализатор антенны + 4,3 дюймов IPS ЖК-дисплей + металлический чехол

НовыйЛазерная печать чехолПрибывает, Новинка1,5 ГГцЧастота измерения в продаже ~~~
  Поддержка измеримые частоту до 1,5 ГГц, по умолчанию 1 ГГц, точное измерение до 1,35 ГГц.
Описание продукта:
NanoVNA-F Мини векторный сетевой анализатор является продуктом на основе проекта с открытым исходным кодом NanoVNA (//ttrf.tk/kit/nanovna/). Радиочастотная часть соответствует оригинальной версии (NanoVNA-F использует измерение гармонического распространенияЧастоту до 1 ГГц). Аппаратные функции NanoVNA-F включают и не ограничиваются следующими усовершенствованиями: 1. Применение4,3-дюймовый IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплейЭкран, с большим углом обзора и может быть четко виден в сильный наружный светильник. 2. Переключение на большую емкость5000 мА/ч, литий тестоY, время работы в режиме ожидания больше, и Расширьте интерфейс USB. Как правило, он может использоваться в качестве перезаряжаемого сокровища, когда инструмент не используется. 3. IC заряжается при высоком токе 2A, и время зарядки короче. 4. Переключение на более крупные и лучшие операционные волновые колеса. 5. Переключение на выключатель питания с большим чувством работы и лучшим чувством работы. 6. Поддержка переключения меню на китайском и английском языках; 7. Обновите пользовательскую программу с помощью виртуального u-диска. 8. Стандартный алюминиевый корпус для того, чтобы защитить головка SMA и уменьшить помехи внешнего электромагнитных волн на инструмент. 8. Программное обеспечение с открытым исходным кодом github.com/flyoob/NanoVNA-F

   Схема аппаратного блока NanoVNA-F выглядит следующим образом

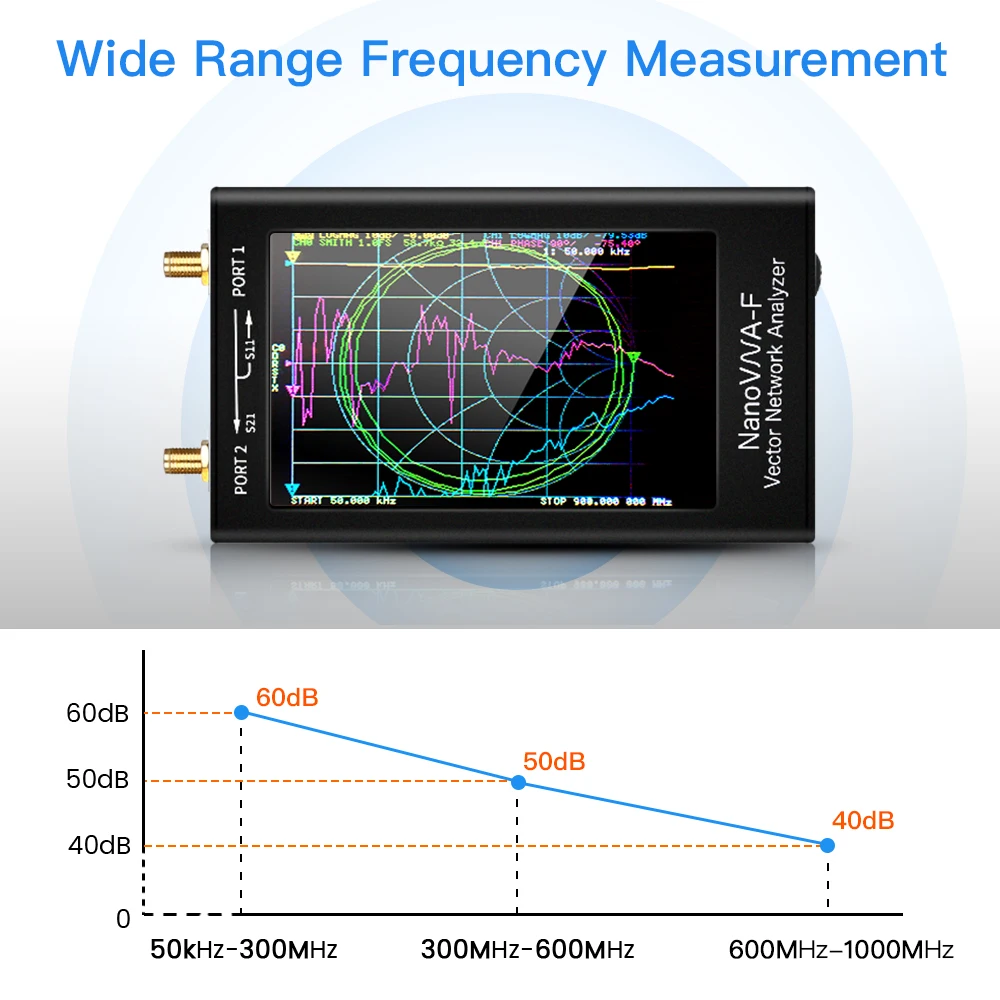

  NanoVNA-F диапазон измерения50k-1 ГГц. Частота измерения гармонического распространения выходного сигнала чипа часов SI5351 составляет 1000 МГц. При частоте 600 м-1 ГГц динамический диапазон S11 составляет 40 дБ (отношение стоящей волны составляет менее 1,02). В то же время металлический щит предназначен для передней части RF, так что динамический диапазон S21 лучше, чем 60 дБ во всей частотной полосе.

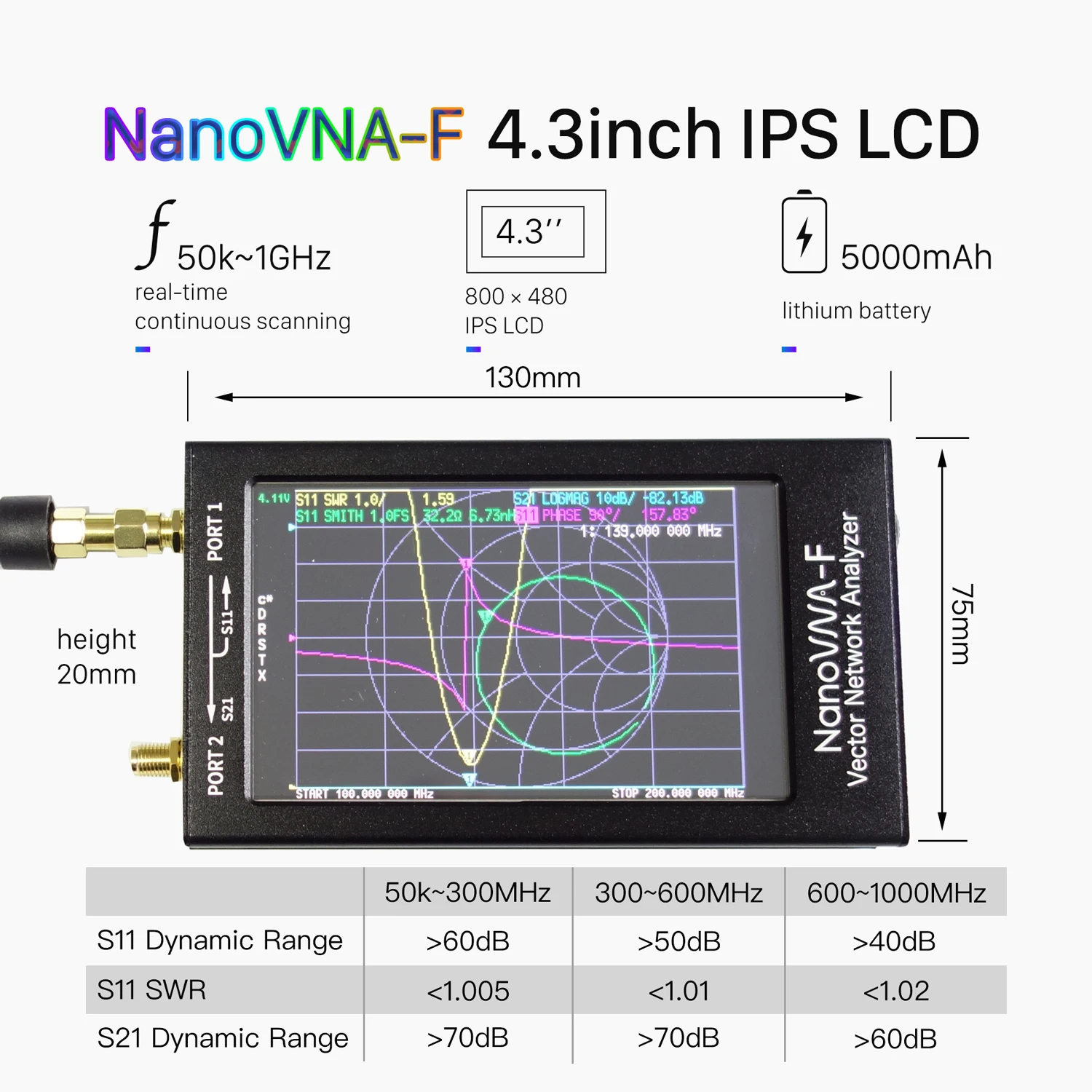

  Особенности:   Размеры: 14 см * 7,5 см * 2 см (длина, ширина, высота)   Частота измерения: 50 кГц ~ 1000 МГц   Выход RF: - 13 дБм (максимум-9 дБм)   Точность частоты по уровню поверхности: <0,5 частей на миллион   Порт SWR: <1,1   Дисплей: 4,3 дюймов IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах (800x480)   Интерфейс USB: USB Type-C Режим связи: CDC (серийный)   Потребляемая мощность: USB 5 В 200 мА, встроенный аккумулятор 5000 мА · ч, Теоретический срок службы 18 часов, максимальный зарядный ток 2 А   Выходная мощность: 5 В/1 А, поддержка телефонов Android и Apple   Количество калибровочных точек: 101   Количество точек сканирования: 101   Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5   Время сканирования: около 1,9 s/раз (50 кГц-1000 МГц полный диапазон частот)   Измеряемые параметры S, отношение стоящей волны напряжения SWR, диаграмма фазы, Задержка группы, схема круга Smith...;    19.0Wh (около 5000 мАч после преобразования) литиевая батарея большой емкости
    Проектирование металлического щита для переднего конца RF, что позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот
Внешний аккумулятор: 5 В/1 А,  Поддержка Android и Apple Mobile

Проверка длины открытого маршрута:

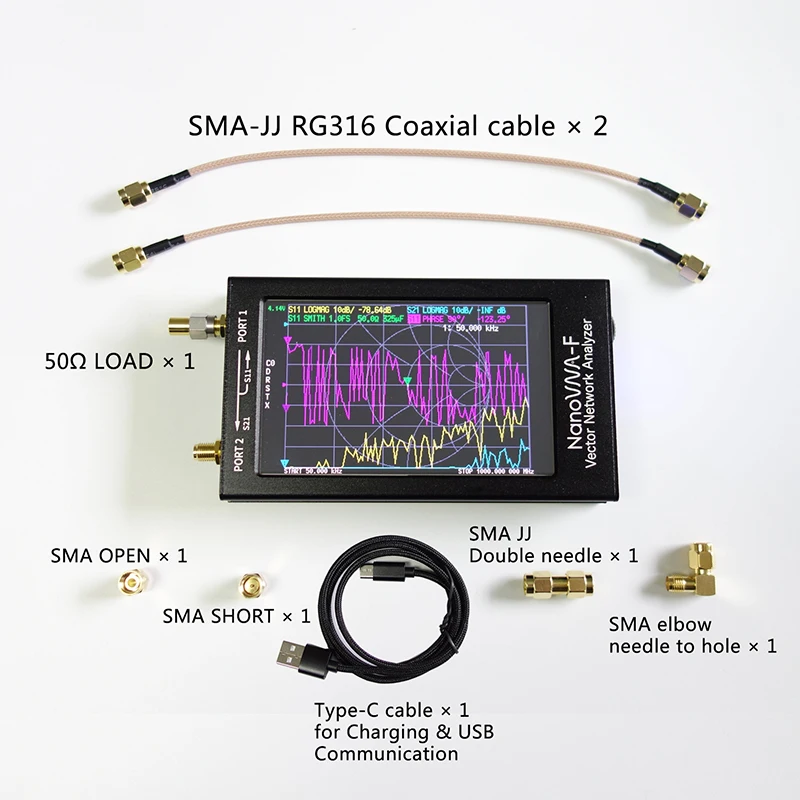

Параметр NanoVNA-F S11, испытание коэффициента стоящей волны SWR Антенна UV9D с u-образным диапазоном, измерение коэффициента стоящей волны, частота запуска: 300 м, частота прерывания: 600 м, минимальная частота стоящей волны 441,000000 МГц, SWR = 1,03.   Измерение вносимых потерь S21, низкое пройденное расстояние, измерение ленточного пропуска   Измерения 6,5 м Керамика Notch с NanoVNA-F   Измерительный керамический фильтр 10,7 м с использованием NanoVNA-F   Самодельный низкочастотный фильтр был измерен с помощью NanoVNA-F с пропускной способностью 3 дБ около 400 МГц.   Сравнение производительности, E5071C четырехпортовая векторная сеть vs NanoVNA-F     Посылка список:

• 1X Nanovna метр
