Описание товара

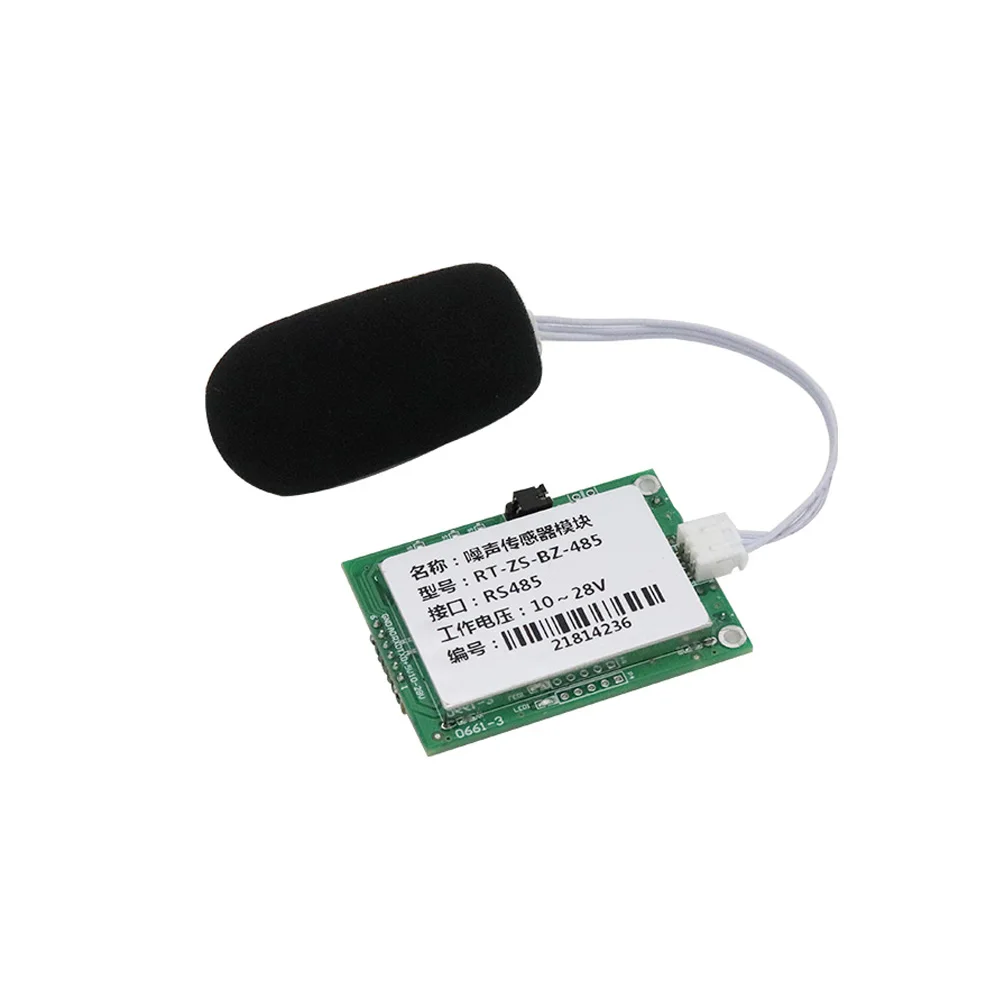

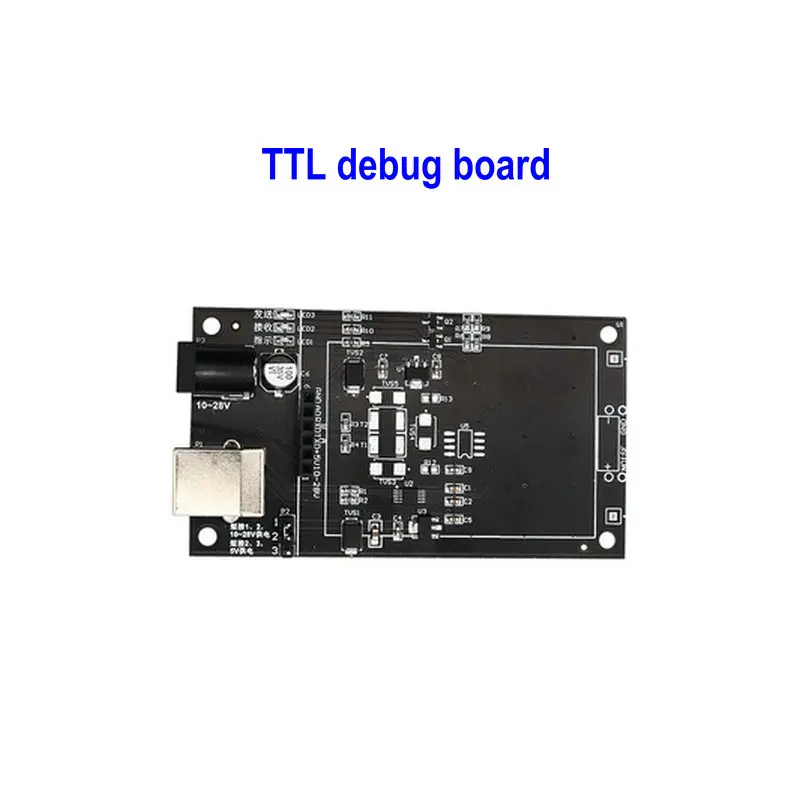

Измеритель уровня при обнаружении шума Генератор Модуль RT-ZS-BZ серии датчик шума Тестер 485 TTL промышленный звуковой датчик 5v 12v
PR-ZS-BZ * Бортовой шумовой модуль руководство пользователя
1. Введение продукта
1,1 Обзор продукта
PR-ZS-BZ- * плата шумовой модуль, в основном в соответствии с национальным стандартом GB / T 3785,1-2010 electroэлектроакустическая измеритель уровня звука 1: спецификация 》 и международный стандарт IEC 61672-1: 2002 предназначены для требований класса 2 класса X звукоизмерителей, которые в основном используются для экологического шума, шума дорожного движения, шума на рабочем месте, Строительный шум и шум социальной жизни и т. д. Измерение шума в реальном времени на месте. С этим модулем клиентам больше не нужно беспокоиться о сложной обработке шумов, они могут фокусироваться на областях, в которых они хороши, и создавать ценность для клиентов более быстро.
1.2 функции
PCB Бортовой метод установки.
30 ~ 120 дБА широкий диапазон, 20 ~ 12,5 Кгц широкий диапазон измерения частоты.
Высокопроизводительный преполяризованный конденсаторный микрофон electret с широким динамическим диапазоном и стабильной производительностью.
Выходной интерфейс TTL или RS-485 является необязательным.
Существует два режима медленного и быстрого измерения для удовлетворения требований различных клиентов.
Источник питания 4,5 V ~ 5.5VDC, 10 ~ 28VDC опционально.
1,3 Основные технические индикаторы
Рабочее напряжение | 4,5 ~ 5,5 V (по умолчанию) 10 ~ 28 в (опционально) | ||
Энергопотребление | 18,9 мА @ 5 В 31 мА @ 12 В 27,8 мА @ 24 В | ||
Рабочая температура цепи передатчика | -20 ℃ ~ + 60 ℃,0% RH ~ 80% RH | ||
Выходной сигнал | UART(TTL) | Выходное напряжение: 0 ~ 3,3 В Входное напряжение: 0 ~ 3,3 В совместим с 5 В | |
RS-485 | Протокол связи ModBus-RTU | ||
Аналоговый выход | Выходное напряжение: 0 ~ 3 в соответствует 30 ~ 120 дБ | ||
UART или RS-485 параметры связи | 9600 N 8 1 | ||
Диапазон измерений | 30 дБ ~ 120 дБ | ||
Частота взвешивания | Взвешивание | ||
Частотный диапазон отклика | 20 Гц ~ 12,5 Кгц | ||
Время отклика | Быстрый режим | 500 мс | |
Медленный режим | 1.5S | ||
Стабильность | Менее 2% в течение срока службы | ||
Контрольные Калибровочные точки | 94dB и 114dB калибровка, Справочное звуковое давление 20uPa, частота 1 кГц | ||
Точность шума | ± 0,5 дБ (при шаге, 94 дБ при 1 кГц) | ||
Защита от пыли: | В пределах 50 ~ 115 дБ дальномер ≤ 0,5 дБ другой диапазон ≤ 0,7дб | ||
Рабочая среда | Температура воздуха: -40 ~ + 60 ℃ Относительная влажность: 25% ~ 90% Статическое давление: 65 кПа ~ 106 кПа Нет сильной механической вибрации, ударов, сильного электромагнитного поля и коррозионного газа вокруг | ||
Данные регулировки звукового давления и отклика свободного поля | Ответ звукового давления, генерируемый звуковым калибратором или моделируемым звуковым давлением, генерируемым электростатическим приводом, может быть получен путем регулировки данных в таблице ниже, чтобы получить эквивалентный отклик свободного поля | ||
Модуль направленности на 1 кГц, 2 кГц, 4 кГц, 8 кГц | |||
Параметры Electret | |||
Чувствительность свободного поля | Около 8 мВ/па (Свободный уровень чувствительности поля составляет-42 дБ, с 1 в качестве справки) | ||
Емкость наконечника electret | Около 15 пФ | ||
Типичная частотная характеристика | |||
1,4 модель продукта
RT- | Код компании | |||
ZS- | Шумовой модуль | |||
BZ- | Метод монтажа печатной платы | |||
TTL- | Выход UART (TTL) | |||
485- | 485 выход | |||
В источника питания напряжение 4,5 ~ 5,5 V | ||||
Напряжение источника питания 10 ~ 28 в | ||||
2. Описание оборудования
2,1 Определение устройства
Нет. | Название | Описание | |
1. | Звуковой зонд | Содержит электретный микрофон, пластиковую оболочку, пылезащитный хлопок | |
2. | Терминал выбора режима | Короткая перемычка имеет быстрый режим, время обновления шума составляет 500 мс; Нет короткого замыкания медленного режима, время обновления шума-1.5S | |
3. | Ходовые огни | Индикатор бега, 1S мигает один раз | |
4. | Контактный номер. | Название | Описание |
1. | 10-28 в | 10-28 В вход питания | |
2. | + 5 В | 5 в вход питания | |
3. | TXD/A | Серийная передача данных (выходное напряжение 0 ~ 3,3 В) 485-а линия | |
4. | RXD/B | Последовательный прием данных (входное напряжение 0 ~ 3,3 V переносит 5V вход) 485-B линия | |
5 | АО | Выход аналогового сигнала 0 ~ 3 в | |
6 | GND | Мощность- | |
2,2 Размер оборудования
Примечание: длина звукового зонда составляет 10 см. Для зажима звукового зонда рекомендуемый размер отверстия панели φ13 мм.
2,3 модуль PCB посылка
Таблица размеров приведена ниже:
3. Устройство связи
3,1 основные параметры связи
Интерфейс UART или интерфейс 485 используют протокол ModBus-RTU, параметры связи по умолчанию
Скорость передачи данных: 9600 бит данных: 8 бит метод проверки паритета: без проверки длины стоп-бит: 1 бит
Адрес связи устройства ModBus-1.
3,2 определение формата рамки данных
Используя протокол связи Modbus-RTU, формат выглядит следующим образом:
Время для начальной структуры ≥ 4 байта
Код адреса = 1 байт
Функциональный код = 1 байт
Область данных = N байт
Проверка ошибок = 16-бит CRC код
Концевая структура ≥ 4 байта времени
Адрес: по умолчанию 01.
Код функции: Инструкция по эксплуатации, выпущенная хостом, этот модуль использует только функциональный код 0x03 (чтение данных регистра).
Область данных: область данных-это конкретные данные связи, обратите внимание на высокий байт 16 бит данных в первую очередь!
Код CRC: двухбайтовый контрольный код.
Структура рамки запроса хоста:
Адрес Код | Функция Код | Зарегистрируйте адрес запуска | Регистрация Длина | Проверьте код Низкий бит | Проверьте код Высокий бит |
1 байт | 1 байт | 2 байта | 2 байта | 1 байт | 1 байт |
Модульная структура отклика:
Код адреса | Функциональный код | Количество Допустимые байты | Первая область данных | Вторая информация Площадь | Nth область данных | Проверьте код |
1 байт | 1 байт | 1 байт | 2 байта | 2 байта | 2 байта | 2 байта |
3,3 зарегистрированный адрес
Зарегистрированный адрес | Адрес ПЛК или конфигурации | Содержание | Управление |
0000 H | 40001 | Мгновенное значение шума загруженные данные в 10 раз превышают истинное значение | Только для чтения |
07D0 H | 42001 | Адрес устройства 1 ~ 255 (заводской по умолчанию 1) | Чтение и запись |
07D1H | 42002 | Устройство скорости передачи данных 0 для 2400 1 для 4800 2 для 9600 | Чтение и запись |
3.4 пример и объяснение протокола связи
3.4.1 считывание адреса устройства и скорости передачи данных
Рамка запроса
(Например: адрес чтения 0x01, скорость передачи данных составляет 4800, а рамка запроса отправляется со скоростью передачи данных 2400, 4800 и 9600 соответственно)
Адрес Код | Функция Код | Начальный адрес | Данные Длина | Проверьте код Низкий бит | Проверьте код Высокий бит |
0xFF | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xD1 | 0x58 |
Рамка ответа
Адрес Код | Функция Код | Эффективные байты | Скорость передачи данных | Адрес | Проверьте код Низкий бит | Проверьте код Высокий бит |
0x01 | 0x03 | 0x04 | 0x00 0x01 | 0x00 0x01 | 0x6A | 0x33 |
3.4.2 изменить адрес
Рамка запроса(При условии, что измененный адрес 2, вы можете узнать, что адрес был изменен путем запроса снова)
Адрес Код | Функция Код | Начальный адрес | Модифицированное значение | Проверьте код Низкий бит | Проверьте код Высокий бит |
0xFF | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x1D | 0x58 |
Рамка ответа
Адрес Код | Функция Код | Начальный адрес | Модифицированное значение | Проверьте код Низкий бит | Проверьте код Высокий бит |
0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
3.4.3 изменить скорость передачи данных
Рамка запроса(При условии, что Модифицированная скорость передачи данных составляет 9600, вы можете узнать, что скорость передачи данных была изменена путем повторного запроса)
Адрес Код | Функция Код | Начальный адрес | Модифицированное значение | Проверьте код Низкий бит | Проверьте код Высокий бит |
0xFF | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x4C | 0x98 |
Рамка ответа
Адрес Код | Функция Код | Начальный адрес | Модифицированное значение | Проверьте код Низкий бит | Проверьте код Высокий бит |
0x02 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x75 |
3.4.4 модуль для чтения Значение шума
Рамка запроса:
Адрес Код | Функция Код | Начальный адрес | Длина данных | Проверьте код Низкий бит | Проверьте код Высокий бит |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x01 | 0x84 | 0x0A |
Рамка ответа:(Например, текущий шум составляет 71,3 дБ)
Адрес Код | Функция Код | Возврат Количество допустимых байтов | Ток Значение шума | Проверьте код Низкий бит | Проверьте код Высокий бит |
0x01 | 0x03 | 0x02 | 0x02 0xC9 | 0x79 | 0x72 |
Расчет шума:
Текущий шум: 02C9H (hex) = 713 => шум = 71.3дб
