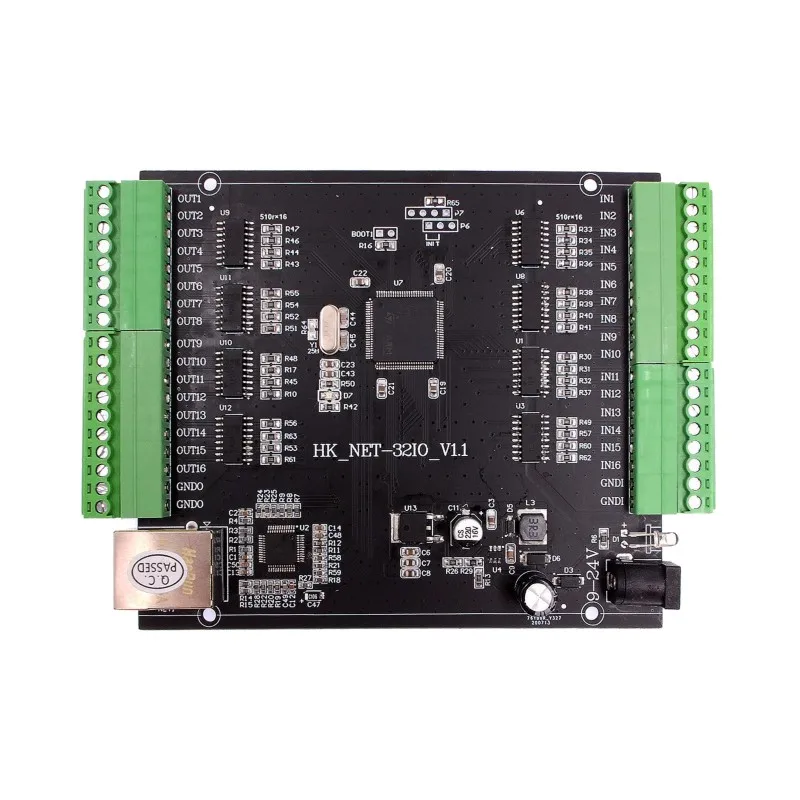

Сеть Ethernet DAQ синхронная карта сбора 16 каналов 16-битный одноразрядный аналоговый

Сеть Ethernet DAQ синхронная карта сбора 16 каналов 16-битный одноразрядный аналоговый

Синхронная Изолированная многофункциональная карта сбора данных с 16 одноразрядными 16-битными высокоточными синхронными аналоговыми сигналами (самая высокая стабильная частота дискретизации 20 KSPS, пропускная способность данных 20X8 K слов в секунду), 8 цифровой сигнал изоляции вход/8 цифровой сигнал изоляции открытый выход. Сетевая карта сбора данных в основном предназначена для точности аналогового сбора, синхронного сбора, предотвращения помех, изоляции различных модулей и других промышленных приложений, особенно в области электроэлектроники, основные особенности:

А, 16, 16-бит синхронный приобретения core,-10 V ---- + 10 V Диапазон входного коэффициент усиления 1 измеренные значения напряжения является только меньше, чем 1mV ошибка; в каждой точке выборки 16 AD пробоотборник одновременно 16 каналов выборки, каждый канал в той же точке выборки нет разницы во времени, Подходит для различных потребностей синхронного приобретения, например, при конвертации оптического сигнала во время сбора аналогового количества; карта сбора, особенно для коррекции фазы коэффициента мощности, первые 4 группы аналоговых каналов могут быть расширены и 4 группы минимум 1 ', максимум 500' (8 ° 20 ') фазовый сдвиг, подходит для однофазного, трехфазного трехпроводного, трехфазного четырехпроводного измерения мощности и коэффициента мощности, может корректировать датчик напряжения (PT) и датчик тока (CT) между разницей фазы, которая точно рассчитает активный и коэффициент мощности и т. Д.;

B, гибкий бортовой цифровой фильтр sinc первого порядка, который обеспечивает гибкую цифровую фильтрацию с различными коэффициентами перенапряжения при низких частотах образцов, уменьшая шум в сигнале;

C, изолированная Сетевая связь, карта приобретения и компьютер с использованием изолированной сетевой связи, карты сбора и компьютера не имеют электрического соединения между проблемой не существует, карта приобретения и компьютер могут выдерживать мгновенное напряжение 5кв, Даже если внешняя карта приобретения высокого напряжения также может обеспечить безопасность компьютера;

D, цифровой вход и выход IO являются оптоэлектронной изоляцией, чтобы избежать помех на системе реле карты приобретения, но также играют роль в изоляции безопасности.

Может работать в linux, Win2000, XP, WIN7, WIN8, WIN10, WINCE и других широко используемых операционных системах и обеспечивает VB. net, VC, C Builder, Dephi, LabVIEW, Matlab, QT и другие широко используемые языки программирования под названием dynamic link library, интерфейс функций программирования прост и прост в использовании, Легко писать приложения.

Поддержка программного обеспечения

• Поддержка операционной системы winXP/Vista/Win7/Win8/Win10

• Наборы разработки: драйверы, функции библиотеки DLL

• Пример: labview, labwindows/CVI, VB.net, C #, delphi, matlab, Vc

Области применения:

• Портативное измерительное и испытательное оборудование, получение и анализ сенсорного сигнала, промышленное управление, Силовая электроника

Технические характеристики:

• Аналогового сигнала

• Аналоговые входные каналы: 16 односторонних (синхронное приобретение)

• Входное напряжение порта:-12--12V

• Диапазон входного сигнала:-10--10V (ПГА = 1),-5 V-5 V (ПГА = 2)

• Аналоговое Входное сопротивление:> 1 м 6 8

• Разрешение: 16 бит (65535)

• Самая большая общая погрешность:<0.05%

• Программируемый коэффициент усиления антенны: 1,2

• Часы выборки: внутренние часы 100sps-20Ksps

Вход/выход цифрового сигнала

• Каналы ввода/вывода: 8 входов/8 выходов

• Режим ввода/вывода: полный вход/полный выход

• Входной уровень: изолированный вход 12-24 В

• Выходной уровень: оптически изолированный открытый выход

Рабочая температура

• 0 °-70 °
