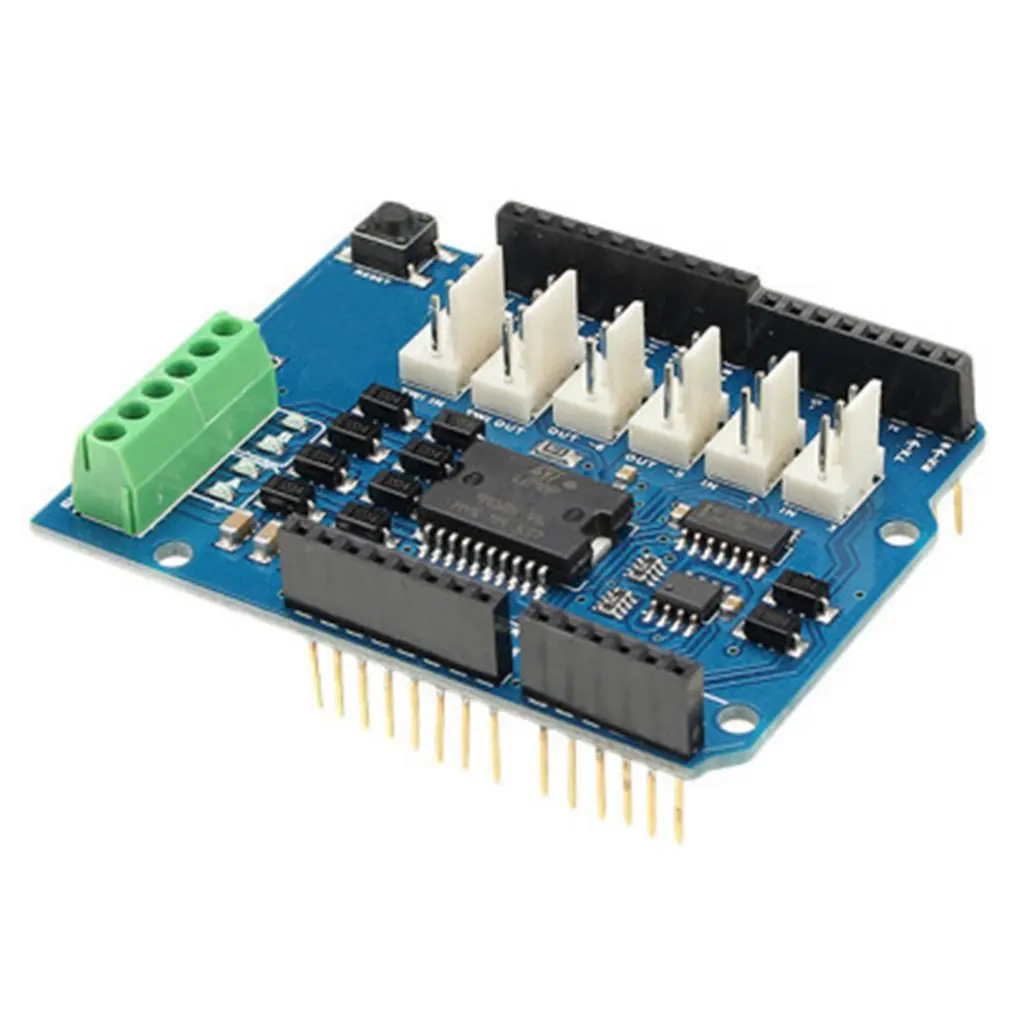

L298N L298P 4A Двухканальный драйвер двигателей модуль двигателя Щит R3 для Arduino 5V ~ 12V

L298N L298P 4A Двухканальный драйвер двигателей модуль двигателя Щит R3 для Arduino 5V ~ 12V

Особенности:
1. Рабочее напряжение: 5 В ~ 12 В.
2. Контроллер двигателя: L298P, 2 двигателя постоянного тока или 1 шаговый двигатель.
3. Максимальный ток: 2А на канал или 4А Макс (с внешним источником питания).
4. Измерение тока: 1,65 в/A.

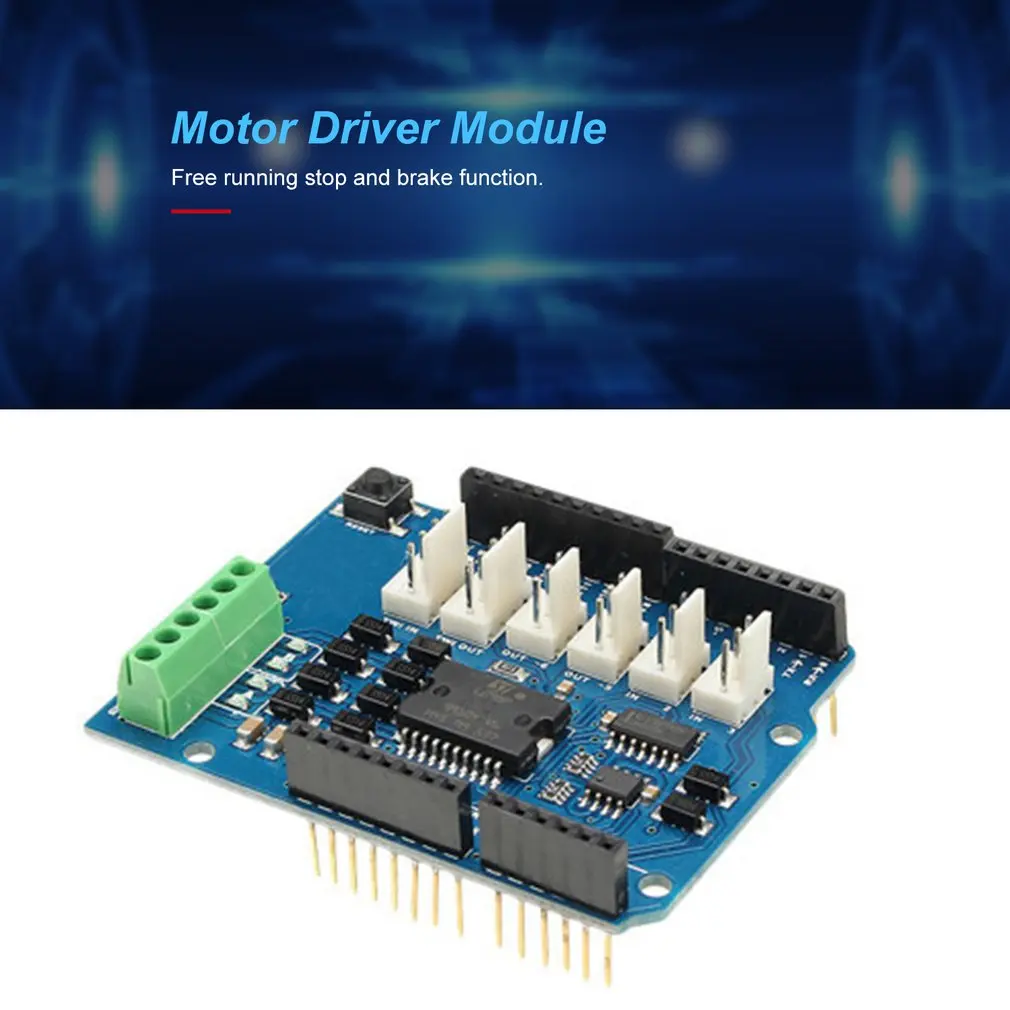

5. Бесплатная остановка хода и функция тормоза.

Описание:
1. Щит двигателя основан на L298, который является двойным полномостовым драйвером, предназначенным для привода индуктивных нагрузок, таких как реле, соленоиды, DC и шаговые двигатели.
2. Он позволяет управлять двумя двигателями постоянного тока с вашей платой для Arduino, контролируя скорость и направление каждого из них независимо. Вы также можете измерить поглощение тока двигателя каждого двигателя, среди других особенностей.
3. Экран совместим с TinkerKit, что означает, что вы можете быстро создавать проекты путем подключения модулей TinkerKit к плате.

Характеристики:
Материал: металл
Цвет: черный
Рабочее напряжение: 5В-12В
Датчик тока: 1,65 в/A
Максимальный ток: 2А на канал или 4А макс

О мощности:
Щит двигателя должен питаться только от внешнего источника питания.
Потому что IC L298, установленный на щите, имеет два отдельных подключения питания, один для логики и один для драйвера питания двигателя. Требуемый ток двигателя часто превышает максимальный ток USB.
Внешний (не-USB) Источник питания может быть либо от адаптера переменного тока в постоянный ток (настенное бородавление), либо от аккумулятора.
Адаптер может быть подключен путем подключения 2,1 мм с положительным центральным штекером к разъему питания платы Arduino, на котором установлен Щит двигателя, или путем подключения проводов, которые приводят источник питания к винтовые клеммы Vin и GND, будьте внимательны, уважайте полярности.
Чтобы избежать возможного повреждения платы Arduino, на которой установлен щит, мы рекомендуем использовать внешний источник питания, который обеспечивает напряжение между 7 и 12 В.
Если вашему двигателю требуется более 9 В, мы рекомендуем вам отделить линии питания щита и для платы Arduino, на которой установлен щит. Это возможно путем резки перемычки «Vin Connect», расположенной на задней стороне щита.
Абсолютный предел для винта на винтовых клеммах составляет 18 В.

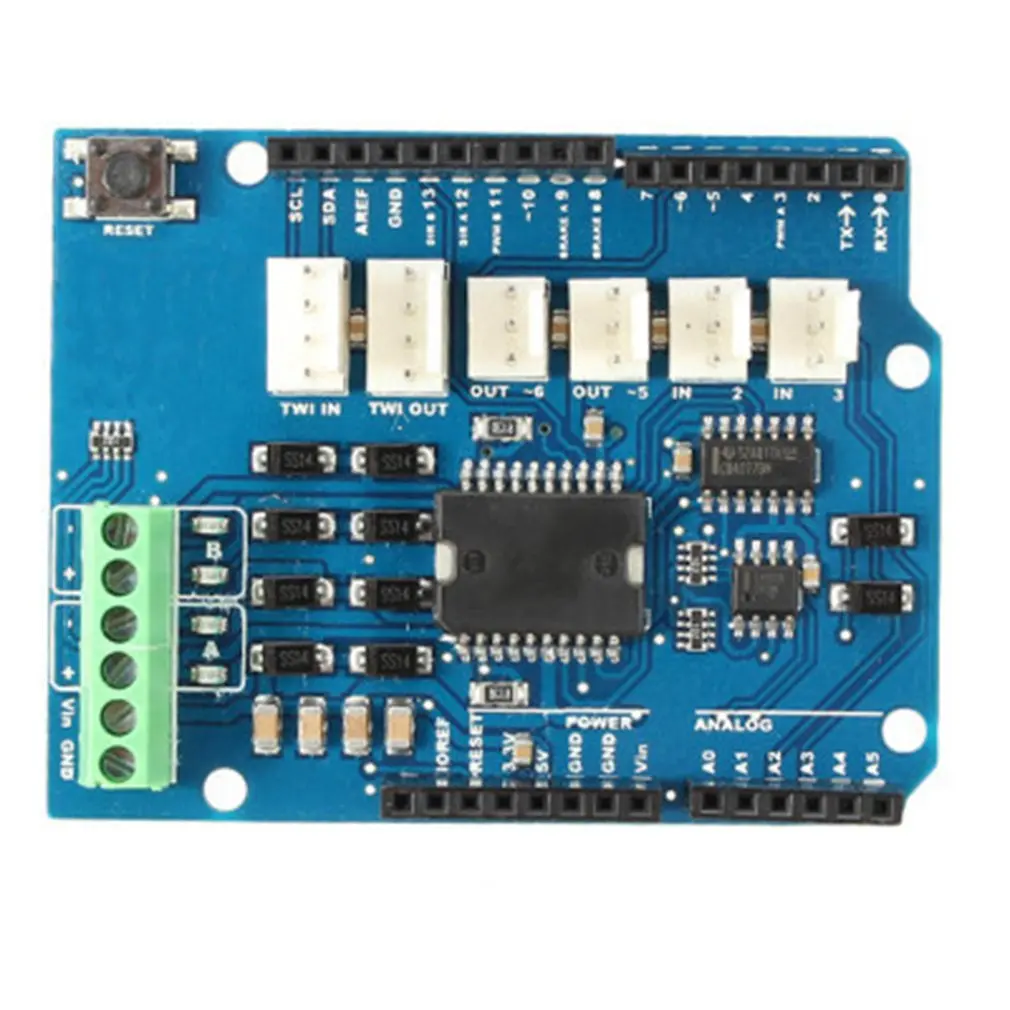

Контакты питания следующие:
Vin на винтовом клеммном блоке-это входное напряжение для двигателя, подключенного к экрану.
Внешний источник питания, подключенный к этому контакту, также обеспечивает питание для платы Arduino, на которой установлен.
Обрезая перемычку «Vin Connect», вы сделаете эту выделенную линию электропитания для двигателя.
GND заземление на винтовом клеммном блоке.
Щит может поставлять 2 Ампера на канал, в общей сложности 4 Ампера максимум.

О входе и выходе:
Этот щит имеет два отдельных канала, называемых A и B, что каждый из них использует 4 штыря для Arduino, чтобы управлять или ощущать двигатель.
В общей сложности на этом щите используется 8 контактов.
Вы можете использовать каждый канал отдельно, чтобы управлять двумя двигателями постоянного тока или комбинировать их, чтобы управлять одним однополярным шаговым двигателем.

Соединения двигателей:
Щеточный двигатель постоянного тока. Вы можете управлять двумя щеточными двигателями постоянного тока, подключив два провода каждого в (+) и (-) винтовых клеммах для каждого канала A и B. Таким образом, вы можете контролировать его направление, установив высокие или низкие контакты DIR Aand DIR B, вы можете контролировать скорость, изменяя значения цикла PWM A и PWM B. Торможение A и торможение B, если установить высокий уровень, эффективно тормозит двигатели постоянного тока, а не позволяет им замедляться путем резки мощности. Вы можете измерить ток, проходящий через двигатель постоянного тока, путем считывания контактов SNS0 и SNS1. На каждом канале будет напряжение, пропорциональное измеренному току, которое можно считать нормальным аналоговым входом, через функцию analogRead () на аналоговом входе A0 и A1. Для Вашего удобства он откалиброван до 3,3 В, когда канал обеспечивает максимально возможный ток, то есть 2А.

Информация об упаковке:
Размер упаковки: 140x70x1 5 мм/5.46x2.73x0.59in
Вес упаковки: 100 г/3,5 унции
Полиэтиленовый пакет

В комплект входит:
Модуль драйвера двигателя-1 шт.
