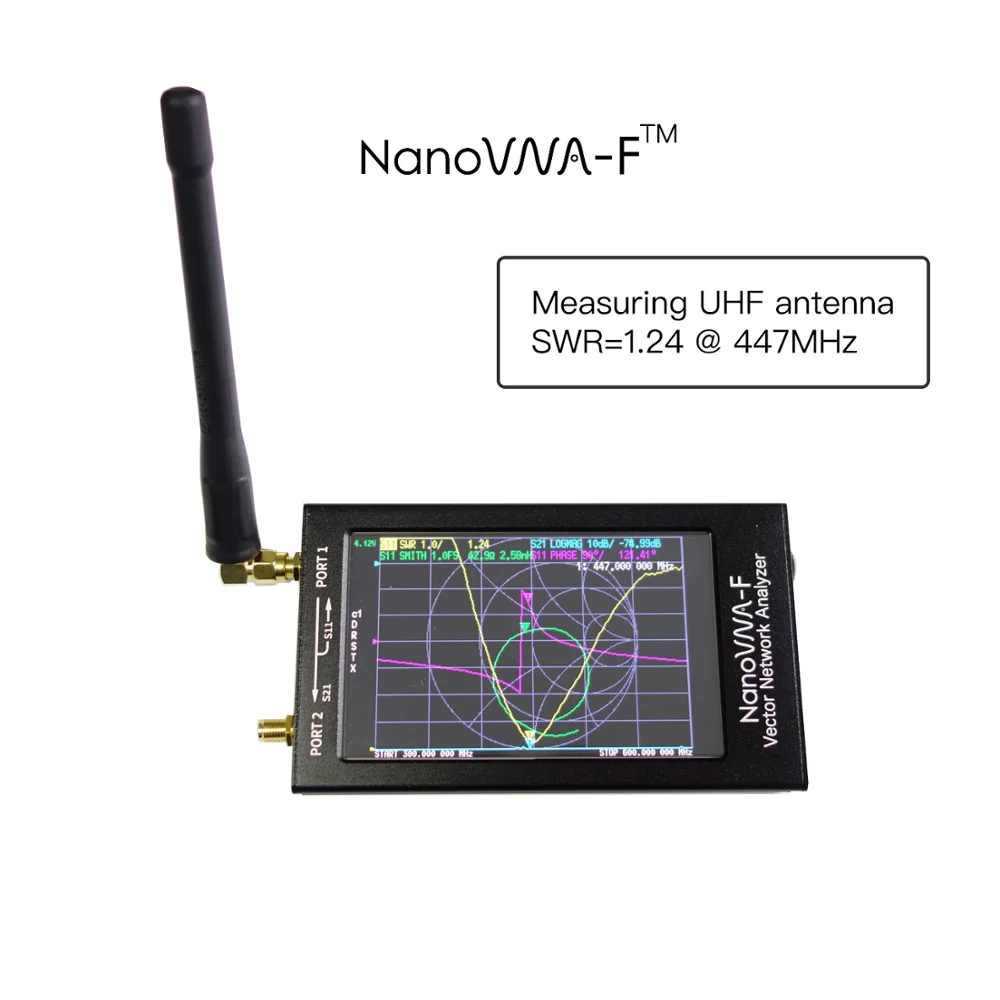

Nanovna F nanovh UHF антенна анализатор 1 5 ГГц оборудование V3.1 кнопочный переключатель 2020|

Nanovna F nanovh UHF антенна анализатор 1 5 ГГц оборудование V3.1 кнопочный переключатель 2020|

Intruction

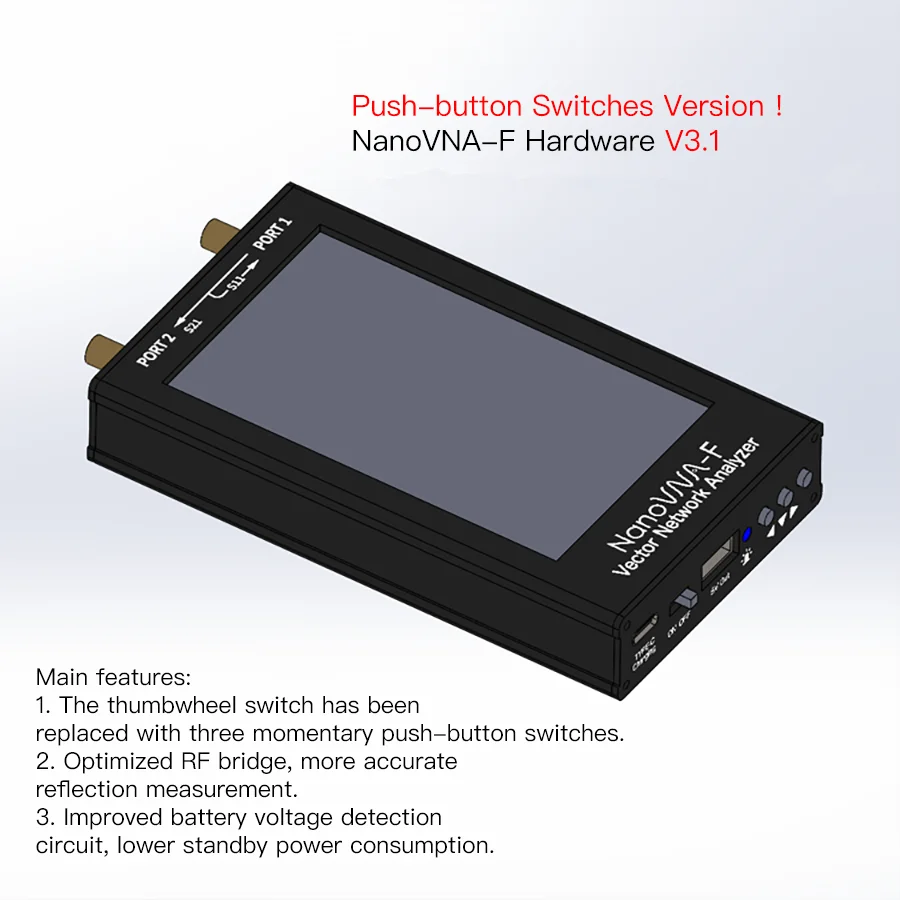

Новейшее оборудование V3.1 и прошивка 0.1.1.

Обновление прошивки 0.1.1

1. Добавьте функцию TDR

2. Добавьте функцию отслеживания маркера, динамическое обновление частоты и другую информацию, когда знак движется

3. Добавить дисплей

4. Поддержка частоты 10 кГц

5. Несколько вариантов для оптимизации купюр, цветов и макета

6. Предложения от групп. io/nanovna-f и группа facebook и многое другое, Спасибо за ваши отзывы (1) сигнал до конца каждого стандартного измерения при калибровке (2) Функция звонка расширена до 44, не ограничена отображением знака вызова, может отображать ваш телефон, адрес электронной почты и т. Д.

Описание:

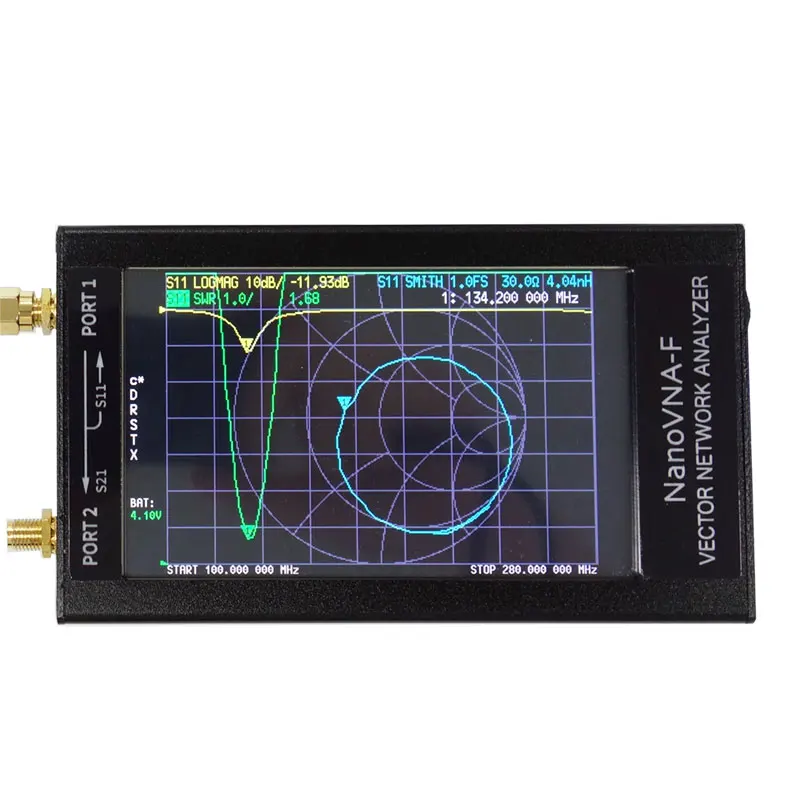

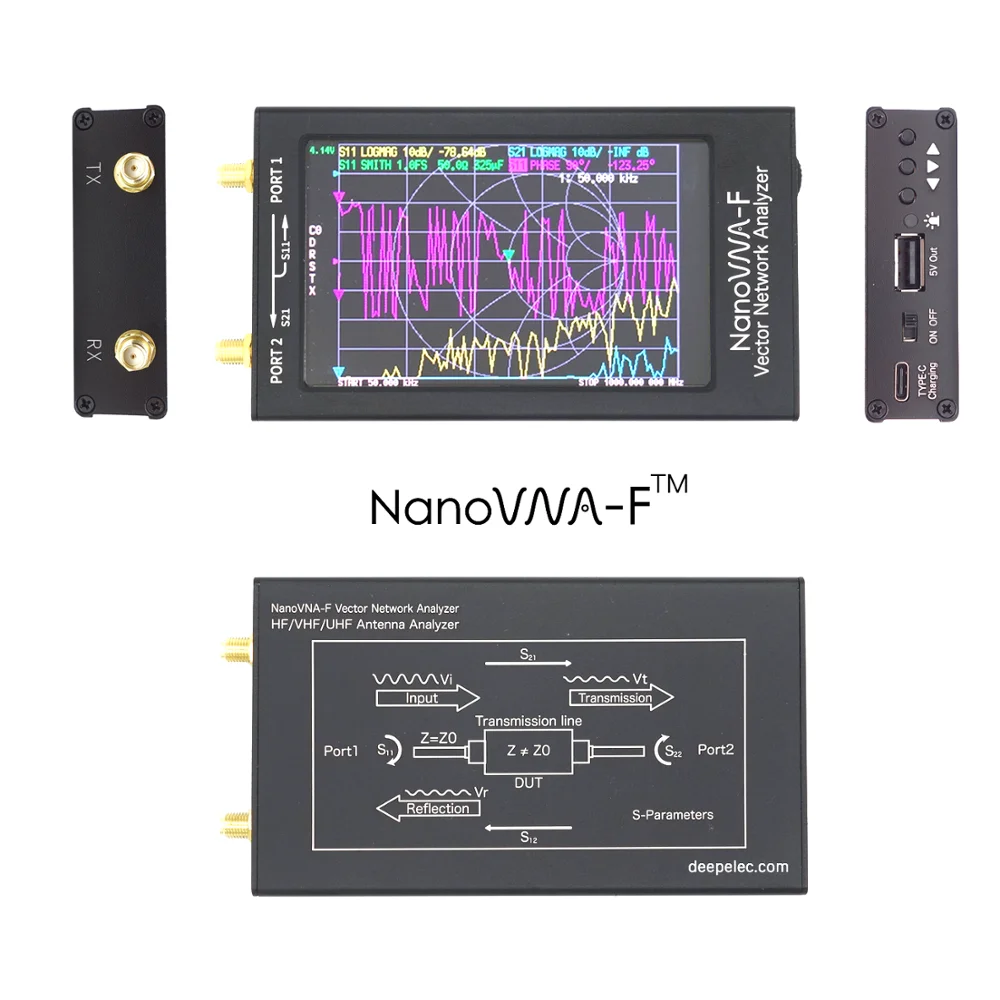

NANOVNA-F NanoVNA-F Mini Vector Network anuser-продукт, разработанный на основе проекта NanoVNA с открытым исходным кодом ( //ttrf.tk/kit/nanovna/ ). Радиочастотная деталь является последовательной Оригинальная версия (NanoVNA-F использует частоту измерения гармонического спреда до 1 ГГц). NanoVNA-F аппаратные функции: 1. Используйте 4,3-дюймовый IPS TFT ЖК-экран, с большим углом обзора и может быть четко виден в сильный уличный светильник. 2. Переключитесь на литиевую батарею большой емкости 5000 мА · ч, Время в режиме ожидания больше, и Расширьте интерфейс USB. Как правило, его можно использовать в качестве перезаряжаемого сокровища, если прибор не используется. 3. IC заряжается от тока 2 А, и время зарядки меньше. 4. Переключение на более крупные и лучшие рабочие волновые колеса. 5. Переключитесь на выключатель питания с большим чувством работы и лучшим чувством работы. 6. Поддержка переключения меню на китайском и английском языках; 7. Обновление пользовательской программы с помощью виртуального U-диска. 8. Стандартная Алюминиевая оболочка для защиты головки SMA и уменьшения помех внешних электромагнитных волн для инструмента. 8. Программное обеспечение с открытым исходным кодом github.com/flyoob/NanoVNA-F Диапазон измерений NanoVNA-F-50k-1 ГГц. Частота измерения гармонического спреда, входного сигнала чипа часов SI5351-1000 МГц. При частоте 600-1 ГГц динамический диапазон S11 составляет 40 дБ (Диапазон волн стоя составляет менее 1,02). В то же время металлический щит предназначен для передних радиочастотных частот, поэтому динамический диапазон S21 лучше, чем 60 дБ на всей частотной полосе. 07 _ Характеристика: Размер: 14 см * 7,5 см * 2 см Частота измерения: 50 кГц ~ 1000 МГц RF выход:-13 дБм (макс.-9 дБм) Точность частоты: <0,5 ppm Порт SWR: <1,1 Дисплей: 4,3 дюйма, IPS TFT (800x480) Интерфейс USB: USB Type-C Режим связи: CDC (последовательный) Расход энергии: USB 5 В 200 мА, встроенный аккумулятор 5000 мА · ч, расчетный срок службы 18 часов, максимальный ток зарядки 2 А Выходная мощность: 5 В/1 А, поддержка телефонов Android и Apple Количество калибровочных точек: 101 Количество точек сканирования: 101 Отслеживание экрана: 4, отметка: 4, настройки сохранения: 5 Время сканирования: около 1,9 с/раз (50 кГц-1000 МГц, полный диапазон частот) Измеряемые параметры S, отношение стоящей волны напряжения SWR, фазовая схема, Задержка группы, схема круга Smith...; 19,0 Вт/ч (около 5000 мАч после преобразования) литиевая батарея большой емкости VNA-F _ Внешний аккумулятор 5 В/1 А Поддержка мобильных телефонов Android и Apple

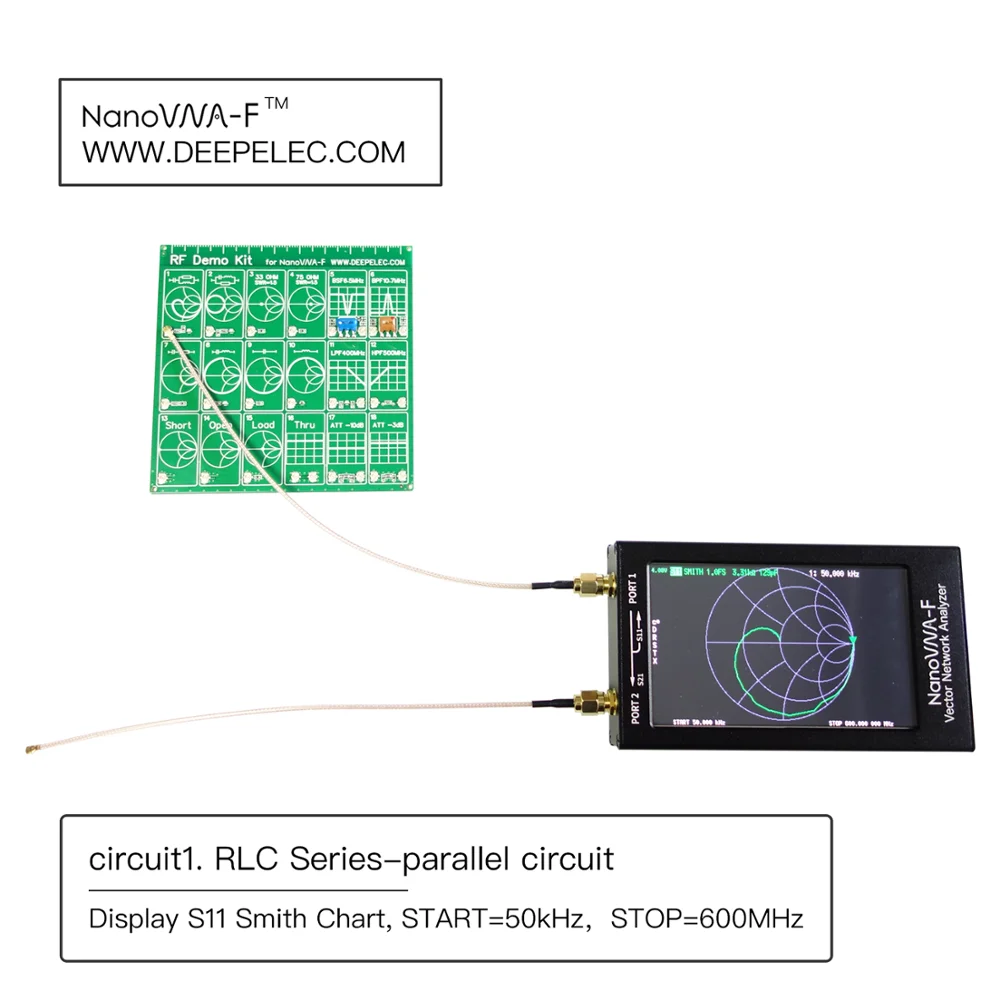

Радиочастотный демонстрационный комплект

Особенности: Изготовлен из качественного материала, практичный, имеет долгий срок службы. Компактный и легкий, простой в эксплуатации и использовании. Это инструмент для учащихся, предназначенный для работы в сети с вектором. Может использоваться с NanoVNA-F для измерения керамического надрезного фильтра 6,5 м. Может использоваться с NanoVNA-F для измерения домашнего низкочастотного фильтра, полоса пропускания 3 дБ, около 400 МГц. Технические характеристики: Материал: печатная плата Цвет: зеленый Серия RLC и параллельная цепь 1 Серия RLC и параллельная цепь 2 Сопротивление 33 Ом, SWR = 1,5 Сопротивление 75 Ом, SWR = 1,5 BSF керамический notch фильтр, Центральная частота 6,5 МГц BPF керамический фильтр, Центральная частота 10,7 МГц Цепь серии RC Цепь серии LC Конденсатор Индуктивность Домашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГц Домашний фильтр высоких частот, полоса пропускания 3 дБ 500 МГц Калибровочная схема короткого замыкания Калибровочная схема открытого замыкания Схема калибровки нагрузки 50 Ом Прямая передача 10 дБ схема затухания 3 дБ схема затухания Каждый набор функциональных схем Размер изделия: 100*100 мм/3,9*3,9 дюйма Вес изделия: 38 г/1,3 унции Размер посылка: 159*152*52 мм/6,3*6,0*2,0 дюйма Вес посылка: 106 г/3,7 унции

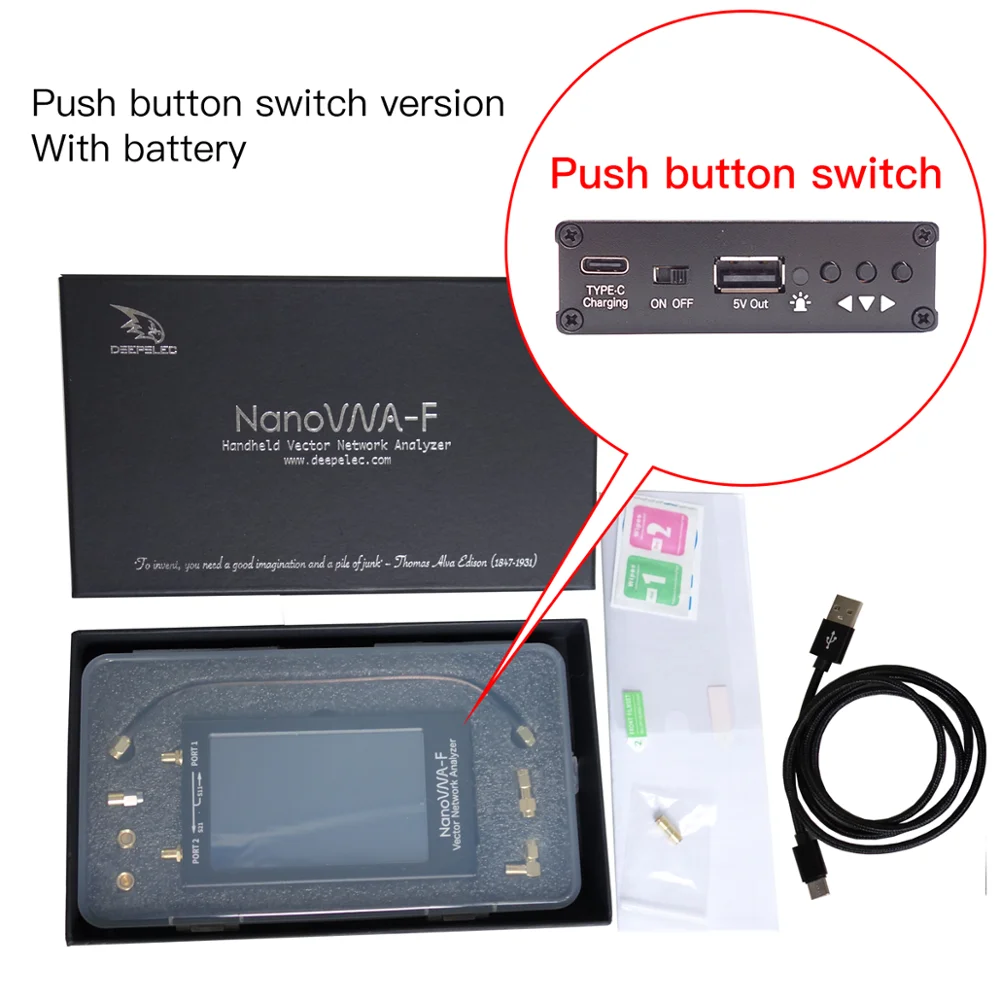

Что в посылка

Только нановна

NANOVNA и Демонстрационный набор
