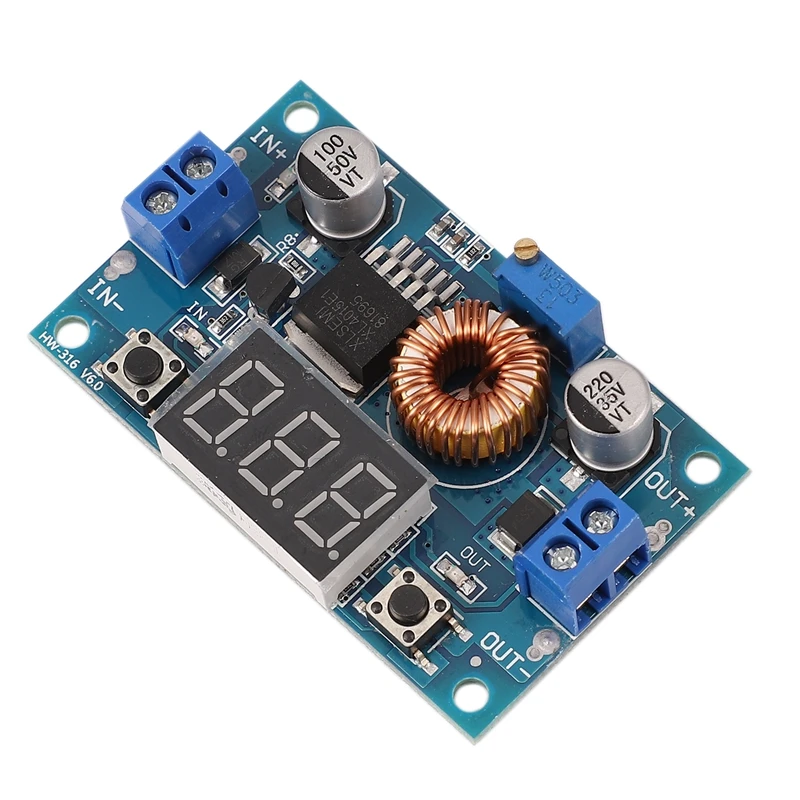

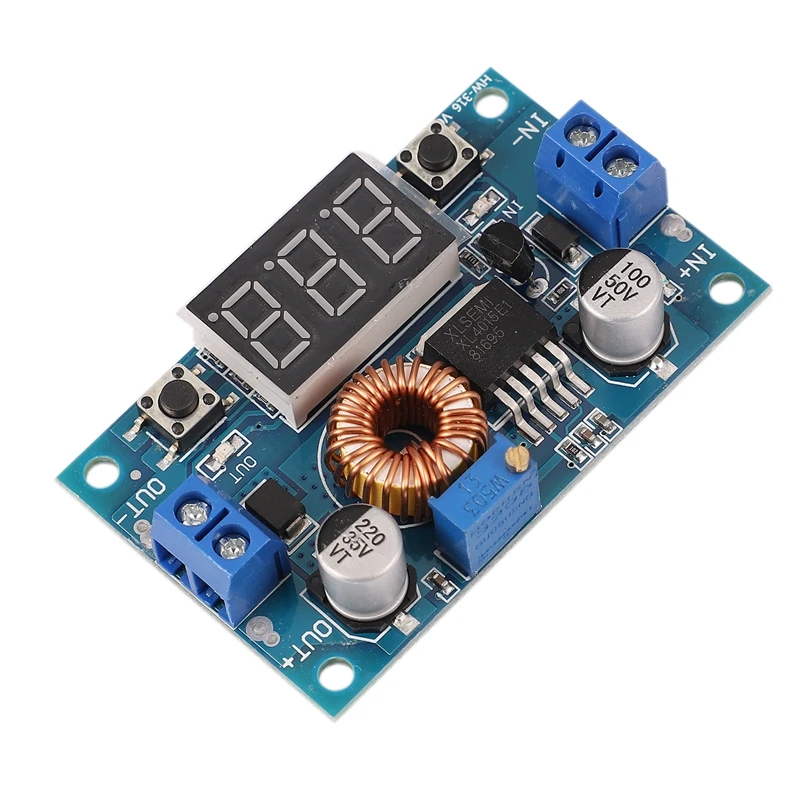

XL4015 5A Высокая мощность 75 Вт DC-DC Регулируемый понижающий модуль + светодиодный

---

Этот продукт представляет собой модуль постоянного/постоянного тока с фиксированной частотой 180 кГц PWM buck (понижающий), способный управлять нагрузкой 5A с высокой эффективностью, низкой пульсацией и отличной линией и регулировкой нагрузки. Модуль с измерителем напряжения для отображения входного напряжения и выходного напряжения, И напряжение может быть исправлено через кнопку, чтобы улучшить точность вольтметра.

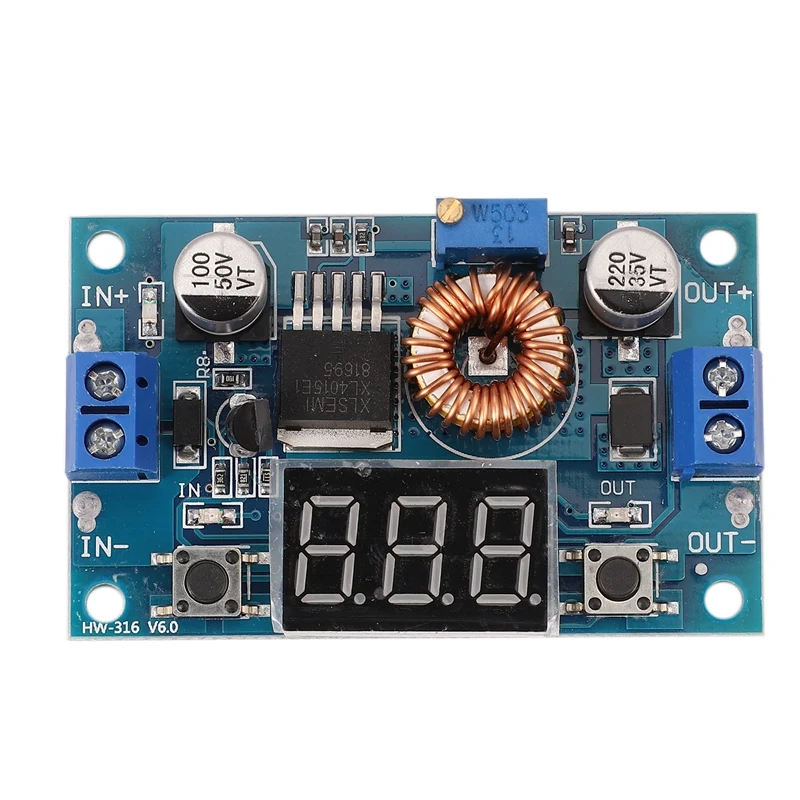

Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если питание отключено. (Бортовой знак "IN" Светодиодный индикатор включен, значение входного напряжения на дисплее трубки nixie, яркий светодиодный дисплей «OUT»-это значение выходного напряжения). Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточность вольтметра!
Три: Применение: модуль DC/DC buck применяет входное напряжение выше, чем выходное напряжение поля buck, например, батарея, силовой трансформатор, Регулируемый источник питания DIY, ЖК-дисплей монитор и ЖК-дисплей ТВ, Портативный Питание прибора, Телеком/Сетевое оборудование, 24V автомобильный ноутбук питания, промышленного оборудования buck.12V бак для 3,3 V, 12V buck до 5V, 24 В бак до 5 В, 24 В бак до 12 В, 36 в бак до 24 В и т. Д.
Метод калибровки вольтметра:(1) шаги калибровки выходного напряжения: Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и «выход» Светодиодный индикатор мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.
Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.
(2) шаги калибровки входного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.
Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.
Параметры производительности
1. Диапазон входного напряжения: 4-38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Вольтметр Диапазон: от 4 до 40V, погрешность ± 0,1 V
6. Рабочая частота: 180 кГц
7. Высокая эффективность до 96%
8. Встроенная функция теплового отключения
9. Встроенная функция ограничения тока
10. Встроенная функция защиты от короткого замыкания
11. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
12. Д х Ш х В = 6,6*3,9*1,8 см
Цвет: синий
Материал печатная плата монтажа

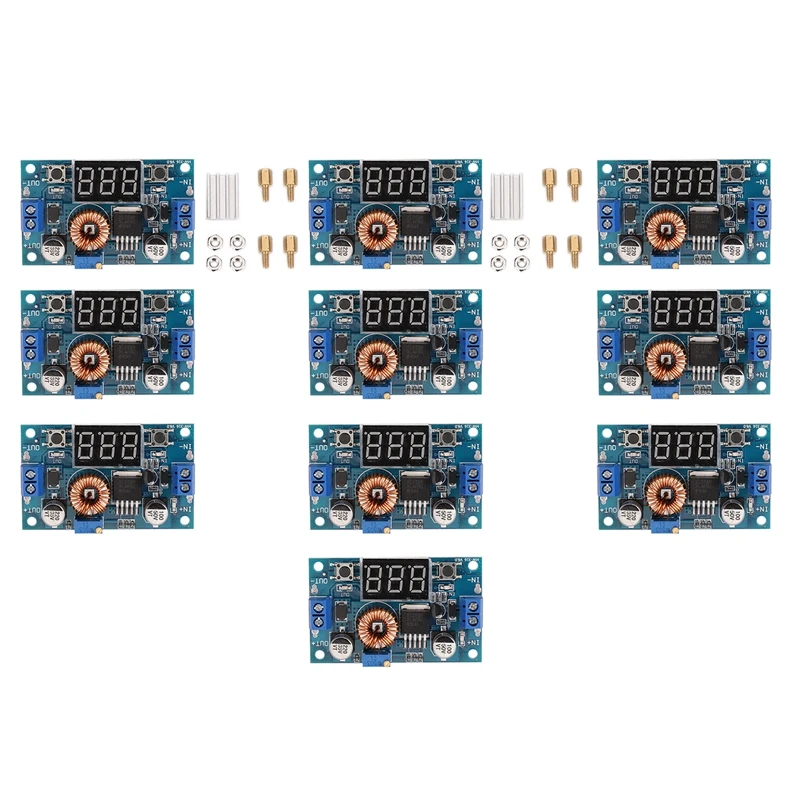

Посылка в комплект входит:
10 * шаблон

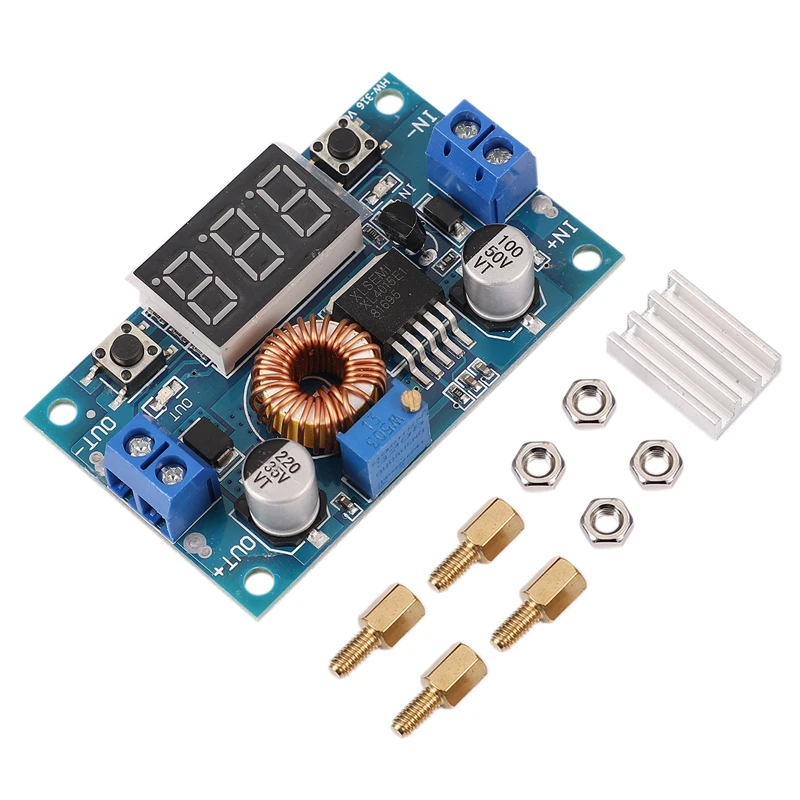

10 * наборы аксессуаров
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
