Nvarcher KSA-5 KSA5 класс A усилитель для наушников печатная плата | Электроника

---

Параметры продукта: V2.3:

1. Перемещайте положение конденсатора 39pF, чтобы избежать проблем с помехами с двойной трубкой при использовании конденсаторов большого объема;

2. В посылка какой-нибудь 104 конденсаторы была изменена, совместимый с 5,0/7,5 мм шаг, а размер максимальный размер 10x7,5 мм, что удобно для использования большого объема конденсаторы MKP;

3. C1237 добавляет интерфейс обнаружения переменного тока;

4. Оптимизированы Некоторые шелковые экранные подсказки, медное покрытие и электропроводка;

5. Посылка с двумя трубками совместима с позолоченными до-71 и пластиковыми-герметичными DIP-8;

Наша пустая доска/комплект информации:

//pan.baidu.com/s/1HQcu8TvIsa6tW97DYWCRiQ

Код извлечения: hydw


Содержит следующее:

1. Схематическая схема одного канала

2. BOM

3. Монтажное отверстие и маркировка размера PCB

4. 3D Шаг модель файл сварная доска (только для справки)


Эта плата не содержит цепи питания! Не содержит цепи питания! Не содержит цепи питания!

Деталь блока питания нуждается в внешнем положительном и отрицательном 21 в!

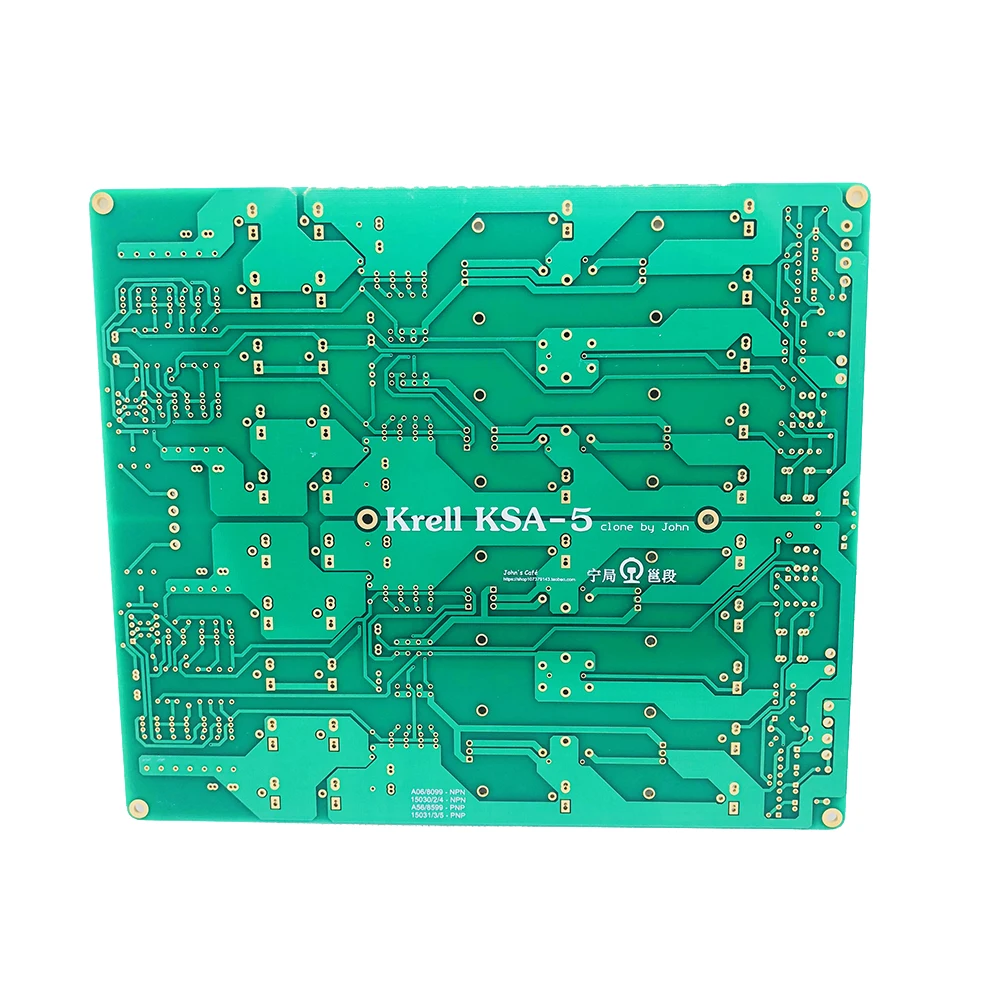

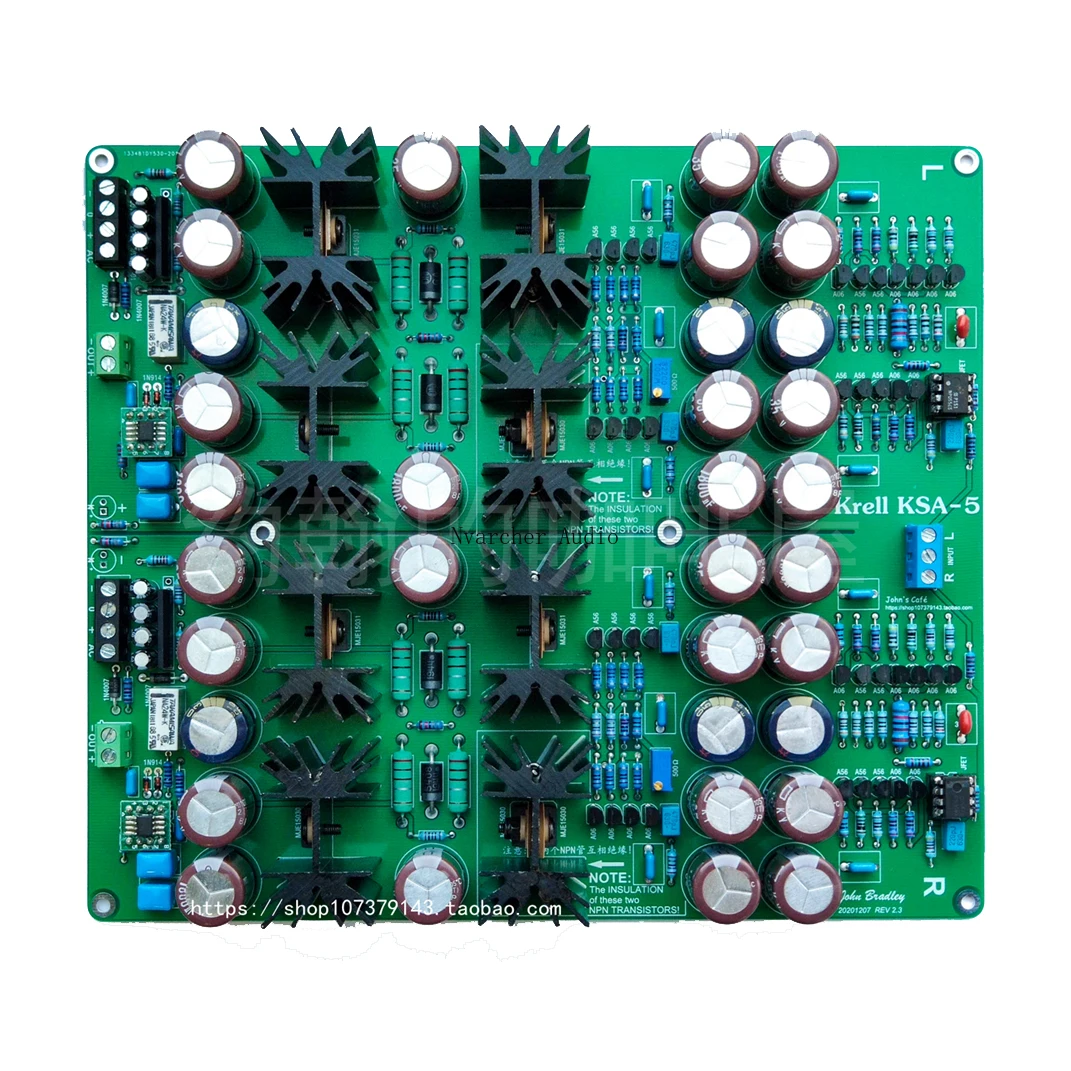

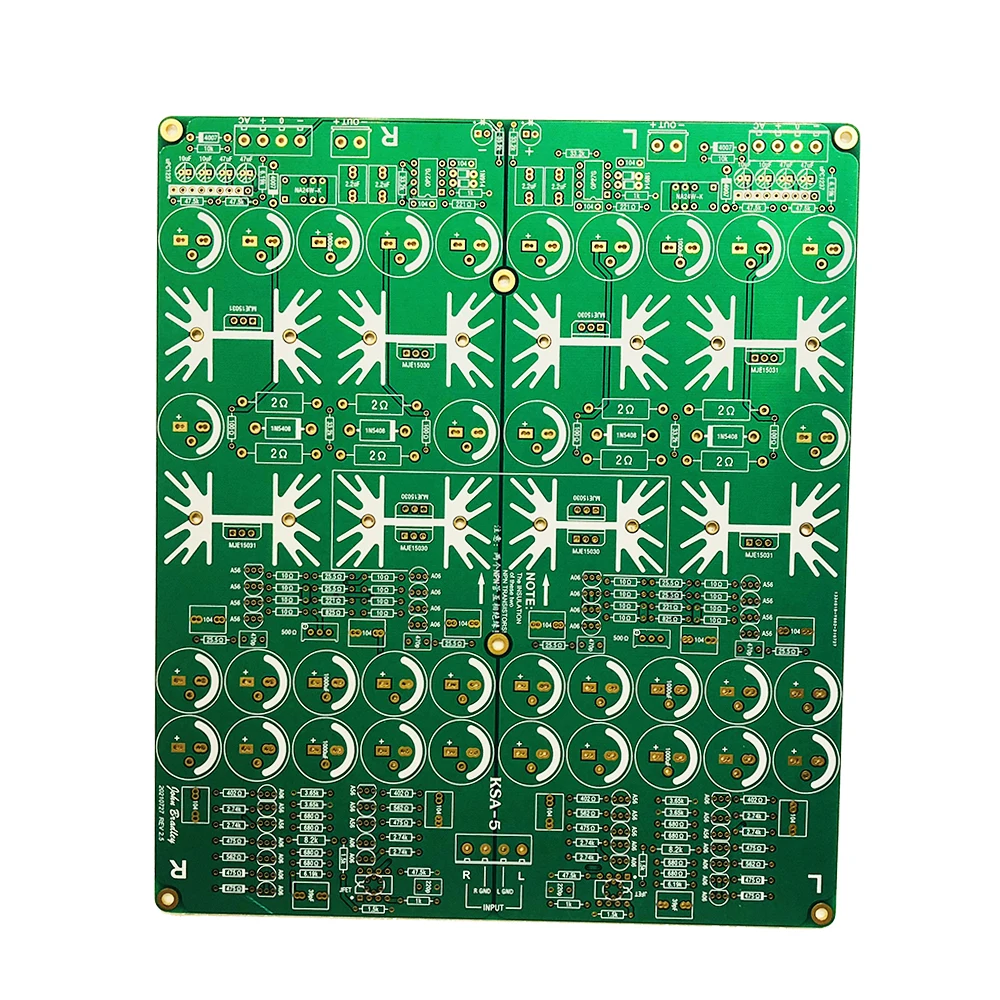

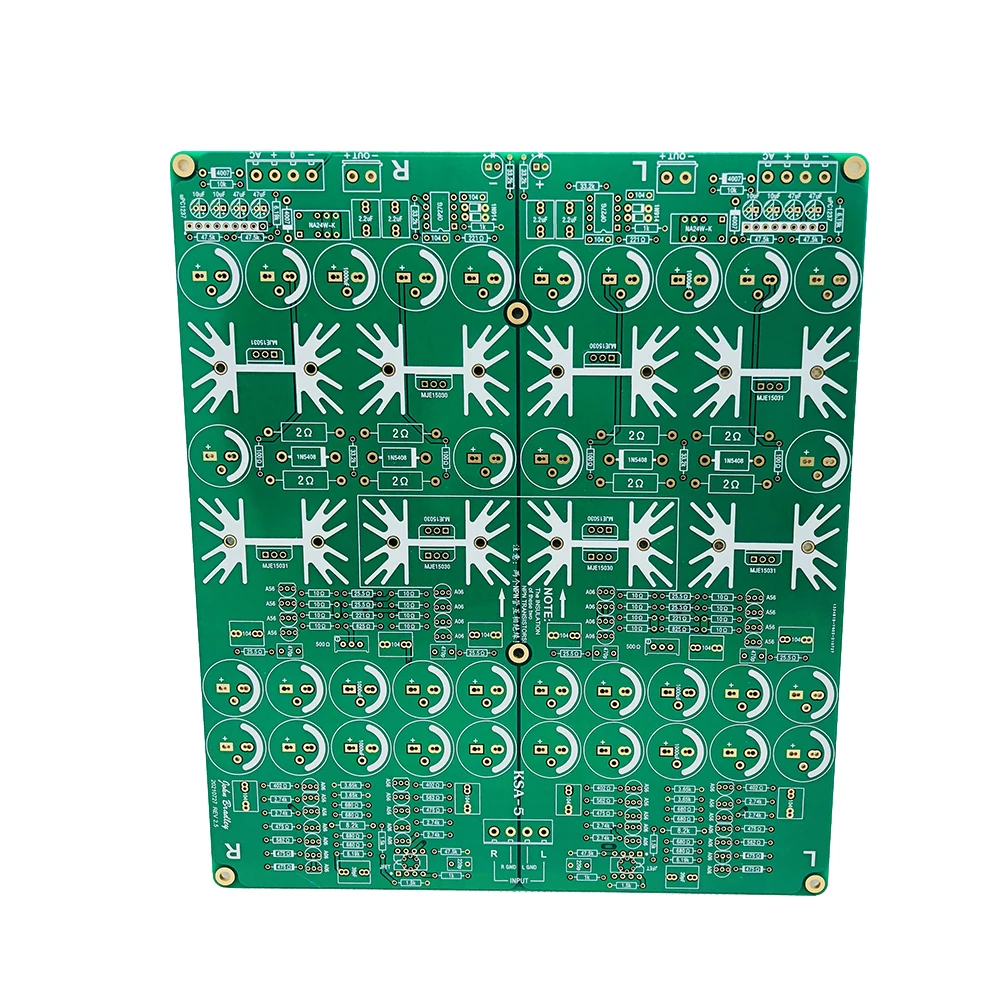

Размер печатной платы: 19 см * 22 см, толщина платы 1,6 мм

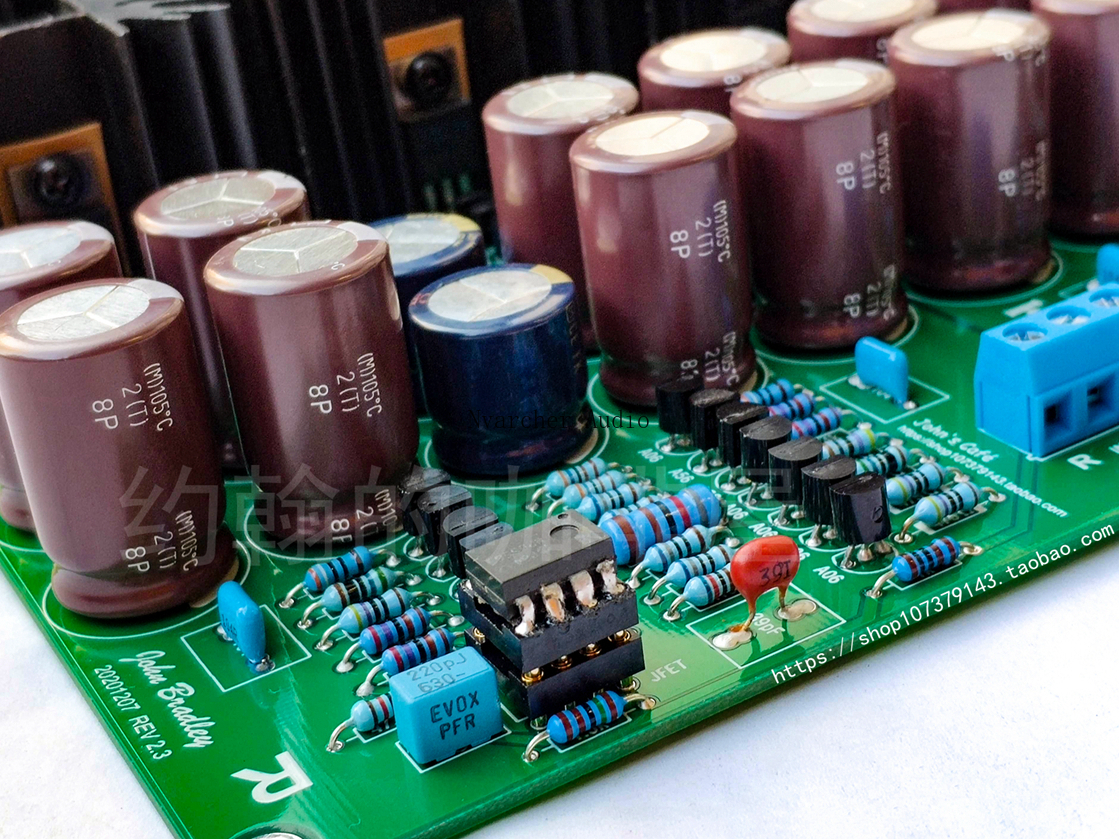

Инструкции по отладке сварки:

1. Первый штырь чипа C1237 соответствует боковой панели PCB (Пожалуйста, проверьте, какой штырь C1237 является первым штырем);



2. Положительный электрод электролитического конденсатора соответствует квадратной прокладке, которая отмечена знаком "+";



3. Светодиодный столб отмечен знаком "+";



4. Ток и Рабочая точка можно регулировать путем регулировки потенциометра 500 Ом. Когда ток одной трубки достигает около 50 мА, он может войти в рабочее состояние класса А. Ток одной трубки измеряется напряжением через 2 Ом резистора для определения статического состояния всей машины. Потребляемая мощность составляет около 42 в @ 0,45a;



5. Значение сопротивления может быть похожим значением, например, 33,2 k занимает 33k;



6. Резистор 8,25 k генерирует больше тепла. Рекомендуется использовать резистор мощностью 1/2 Вт и выше;



7. Эта машина имеет большое статическое энергопотребление. Выберите источник питания с достаточным напряжением и током. Измеренный 30W R-type двойной трансформатор 18V и линейная плата мощности нашего магазина могут стабильно выводить только ± 21V @ 0.43A (около 18W). Рекомендуется иметь покупателей с хорошими условиями тестирования максимального выходного тока трансформатора, используемого, когда выходное напряжение не падает во время использования, И рекомендуется выбрать трансформатор с вторичным напряжением переменного тока выше, чем двойной 18 В;



8. Сетка двойной трубки более чувствительна и может быть экранирована, если это возможно. Рекомендуется не быть рядом с источниками излучения, такими как трансформаторы, чтобы избежать шума в нижней части, или вместо этого использовать Позолоченную трубку;



9. Если у вас есть условия, вы можете разделить часть блока питания и усилительную часть на два отдельных случая, чтобы уменьшить помехи. При обмене в чехол рекомендуется использовать с О-образным вырезом Тип трансформатора с самый маленький магнитный утечки. Когда пространство небольшое, R крупного рогатого скота вызовет больше помех, и низко-импедансные наушники более очевидны (владелец перевернул);



10. Установите два-220 NPN трубных радиаторов, пожалуйста, обратите внимание на изоляцию между двумя трубами!

11. Если вам не нужно подключать AC к C1237, вы можете подключить AC к терминалу + рядом с ним. Соответствующий резистор 10k и конденсатор мкФ (см. Схему схемы) можно отрегулировать в соответствии с вашими фактическими потребностями.
Посылка включает в себя:

1 шт.

Звуковые индикаторы:

1. Условия тестирования:

Напряжение источника питания: ± 21 в

Выходное сопротивление нагрузки: 100R ± 5%

Ток одной трубки: около 80 мА (напряжение около 0,1606 в), в это время, статическое энергопотребление всей машины составляет около 19 Вт

2. Испытательное оборудование:

ITECH IT6322 линейный Регулируемый источник питания × 1

Аудиоанализатор KENWOOD VA-2230A × 1

Hewlett-Packard (HP) 34401A 6-значный полунастольный мультиметр × 1

3. Параметры тестирования:

Настольный мультиметр и Плата усилителя нагреваются в течение 120 минут, и параметры измеряются после стабилизации температуры.

Фильтр аудиоанализатора: 100 Гц high pass, 20 кГц low pass

Частотный диапазон: 100 Гц ~ 20 кГц

Входное сопротивление аудиоанализатора: 100kR

Входной уровень KSA5: -10dBm

4. Параметры производительности:

Отношение сигнал-шум: 104 дБ (1 кГц, нагрузка 600R)

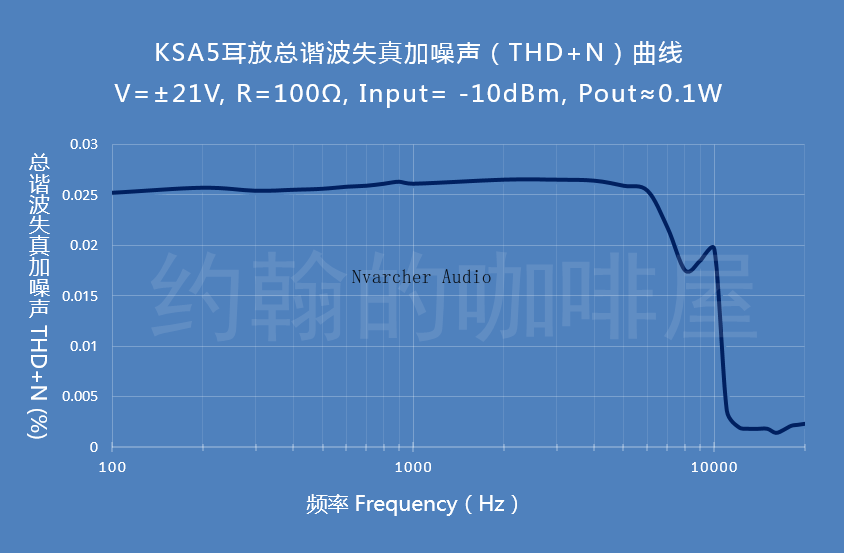

THD + N Кривая:

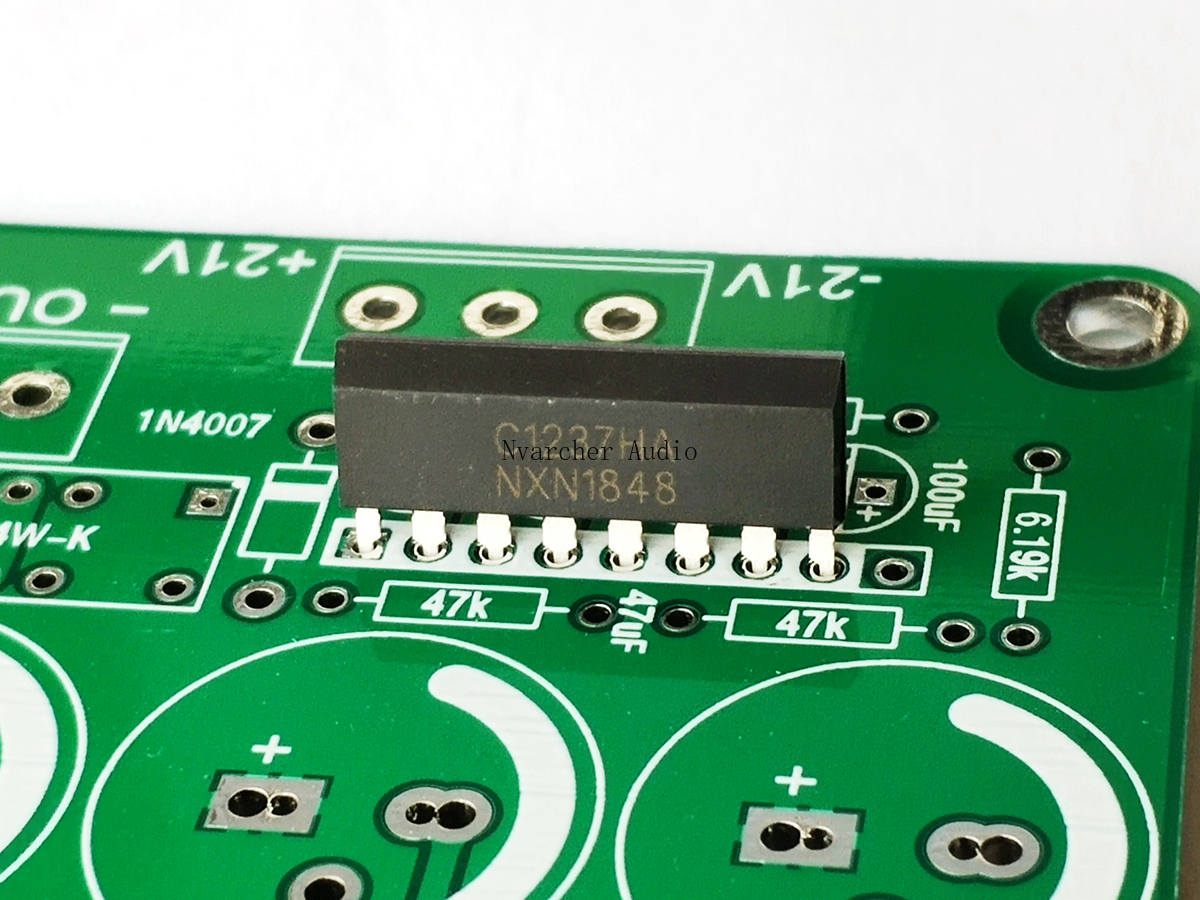

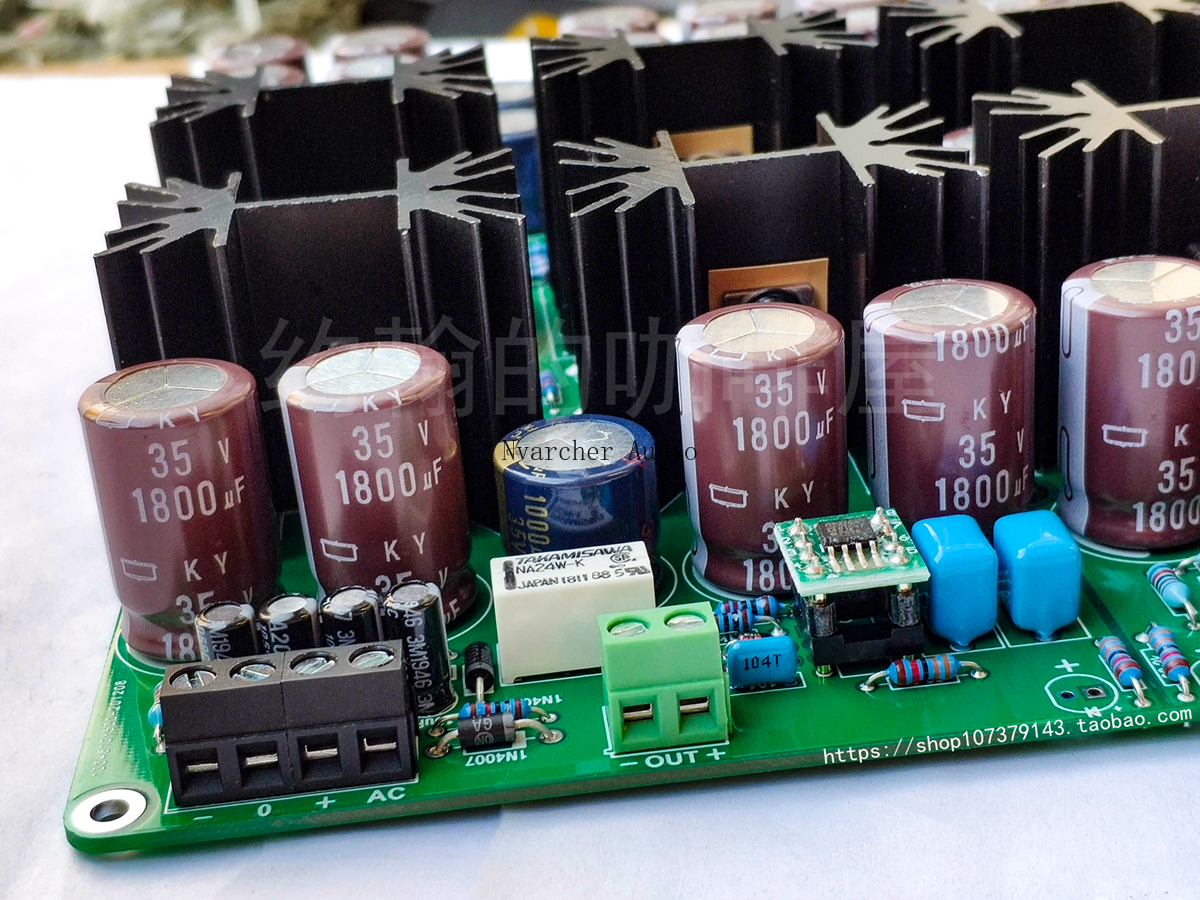

C1237 место установки (в белой твердой шелковой области экрана):
