Векторный анализатор частоты NanoVNA H 70 дБ 2 8 дюйма сенсорный экран TX RX S11S21

Векторный анализатор частоты NanoVNA H 70 дБ 2 8 дюйма сенсорный экран TX RX S11S21

DH19122005

NanoVNA-H Частотный векторный сетевой анализатор 70дБ 2,8 дюймовый сенсорный экран TX RX S11S21 функция обнаружения батареи беспроводной анализатор

Новые функции обновления NanoVNA-H:

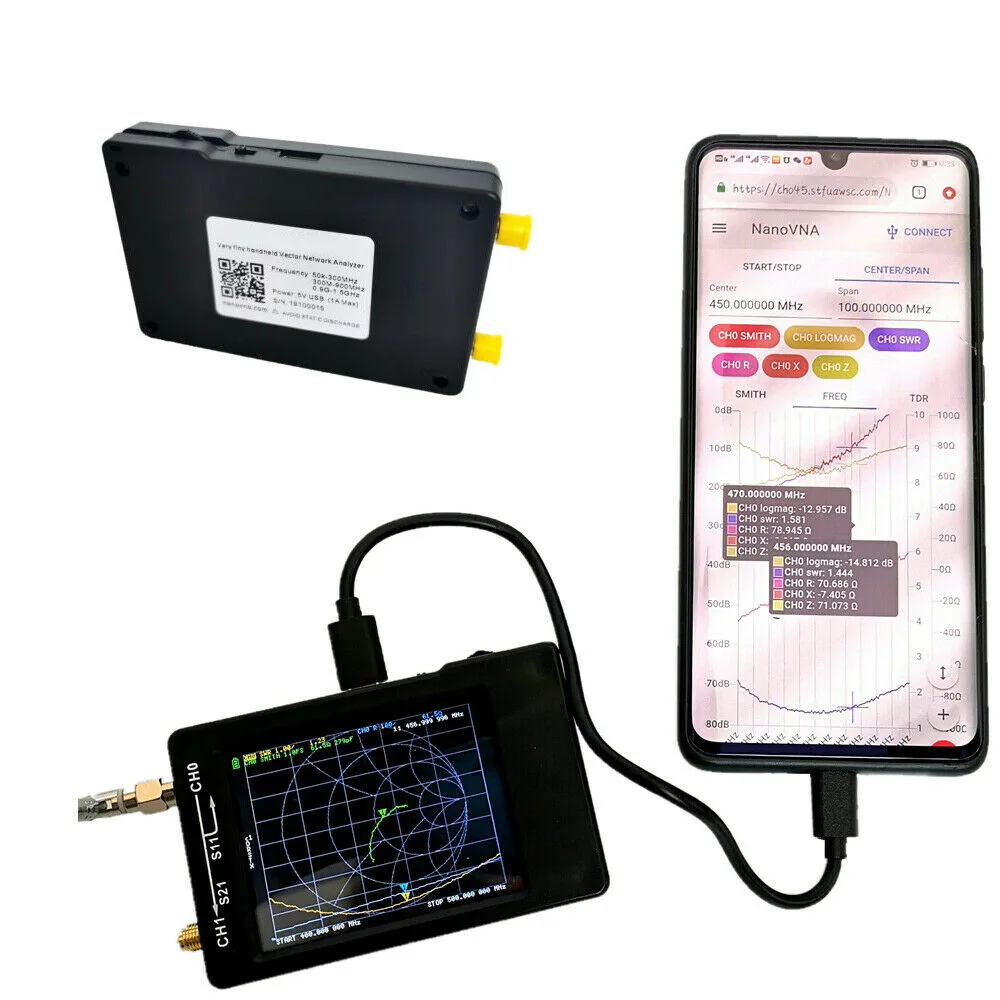

1. 1. Обновлено программное обеспечение для поддержки одного и того же экрана, подключенного к большинству телефонов Android. Решить проблемы с небольшим экраном и недостаточной яркостью.
2. 2. Обновленное программное обеспечение для поддержки анализа времени домена (TDR).
3. 3. Обновление программного обеспечения, использование батареи может быть отображено на интерфейсе.
4. 4. Обновили программное обеспечение и добавили информацию об авторских прав дизайнера.
5. 5. В соответствии с требованиями заказчика, Форма изготовлена из корпуса ABS. По сравнению со многими клиентами, использующими 3d-печатные корпуса, это экономит затраты.

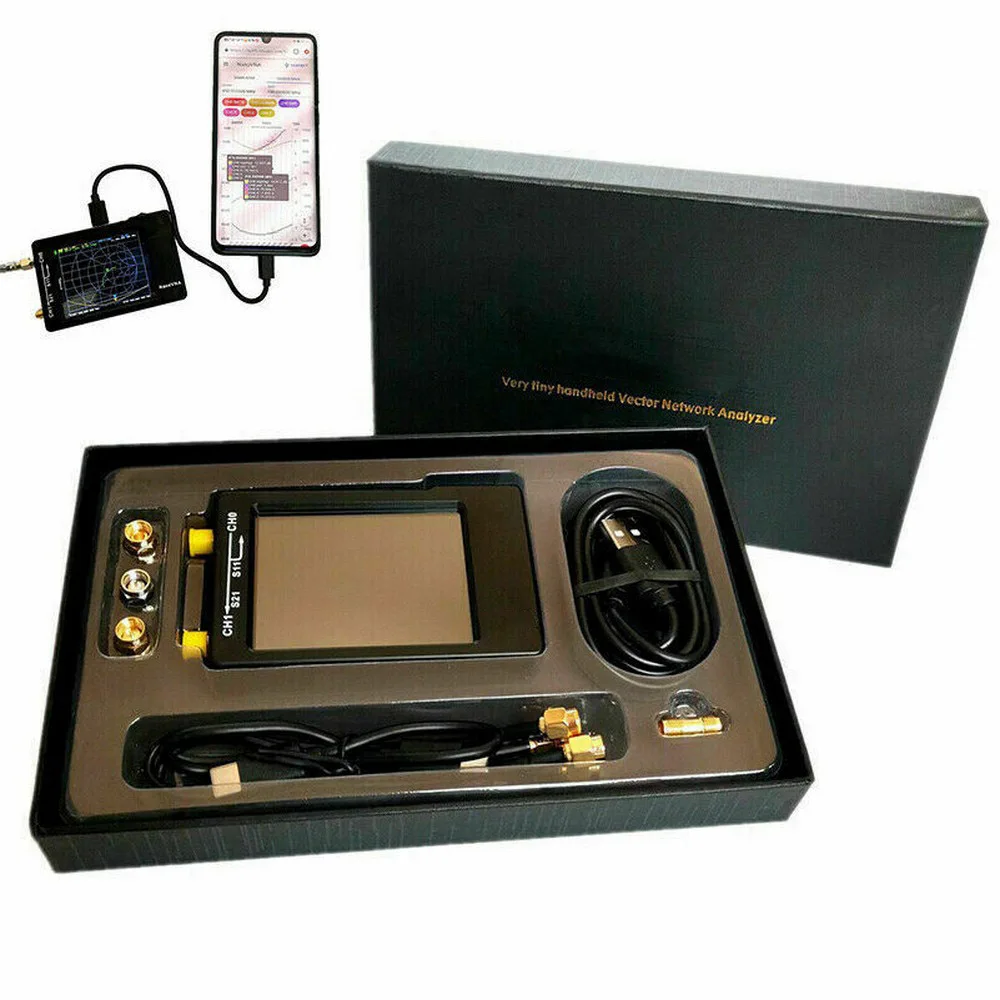

6. 6. Внешняя упаковка была изменена. Горячее и холодное покрытие покрыто Золотой коробкой и защищено пластиковым внутренним лотком. Уменьшает проблемы, вызванные вибрациями при транспортировке.
7. 7. Серийный номер продукта прикреплен на обратной стороне.
8. 8. Включает простые инструкции.
9. 9. Другие детали улучшены.

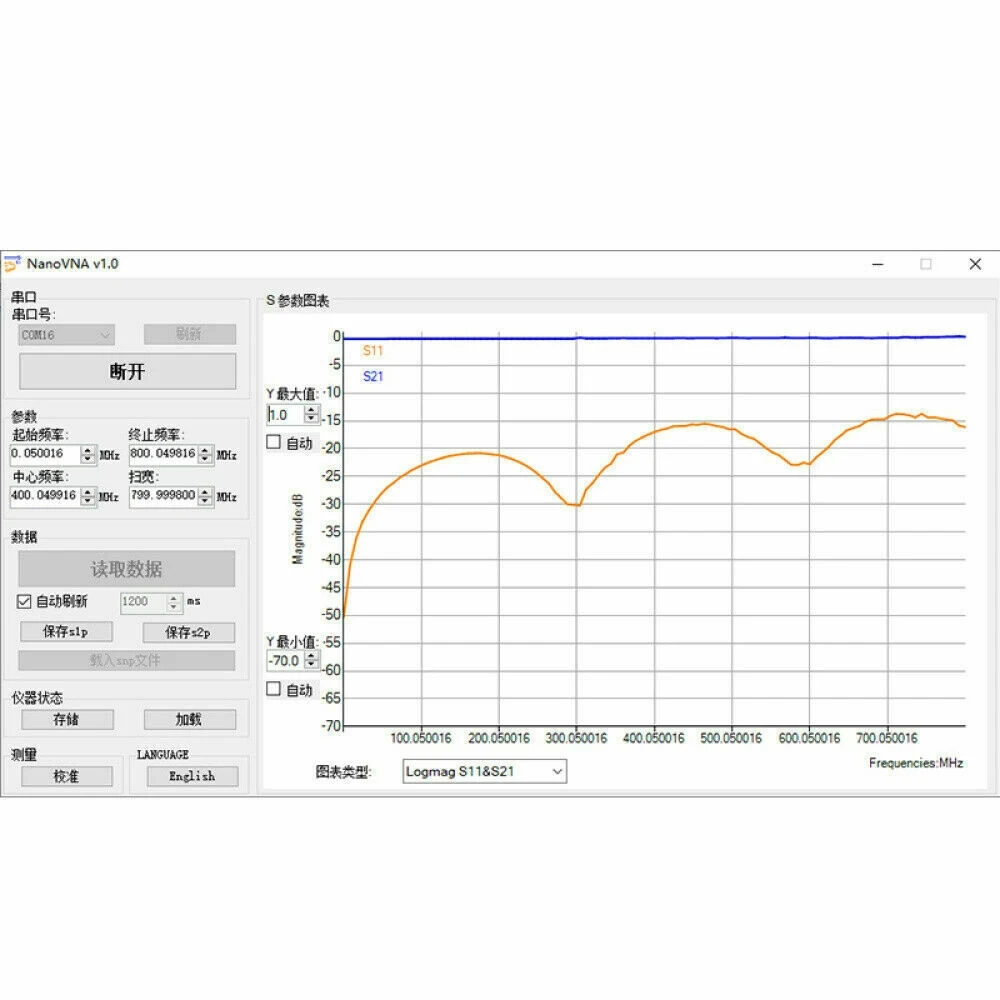

1. Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
2. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
3. Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно.
4. Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах.
5. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
6. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
7. Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

1. Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.
2. Материал: PCB
3. Цвет: черный пластиковый чехол
4. Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
5. Выход RF: -13 дБм (максимум-9 дБм)
6. Точность частоты: <0,5 ppm
7. Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
8. Порт SWR: <1,1
9. Дисплей: 2,8 дюймов TFT (320*240)
10. Интерфейс USB: USB type-C
11. Режим связи: CDC (серийный)
12. USB: 5 в 120 мА
13. Батарея: 3,7 v Батарея
14. Количество калибровочных точек: 101 (фиксированное)
15. Количество точек сканирования: 101 (фиксированное)
16. Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
17. Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)

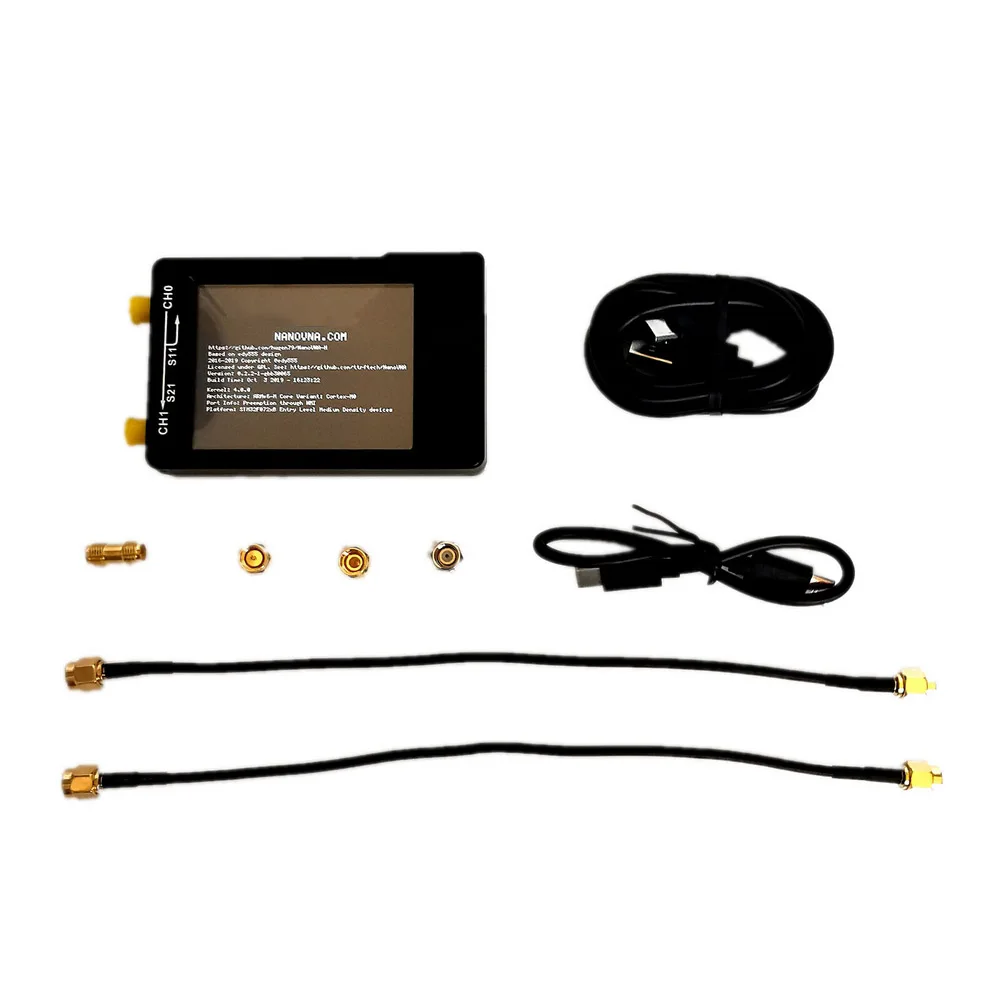

1. 1 хост xNanoVNA (с аккумулятором 450 мАч)
2. 1 usb-кабель для передачи данных Type-C
3. 2x30 мм SMA Штекерный RG174 RF кабель
4. 1 разъем xSMA female to female
5. 1xSMA простой калибровочный набор короткий
6. 1xSMA простой калибровочный Набор Открытый
7. 1xSMA Простая калибровка набор нагрузки
8. 1 шт. Тип c-Тип c

9.
