HDMI по IP удлинитель 1 Отправитель 5 приемник через Cat5e Cat6 передатчик Cat5 к UTP LAN Rj45

Если вам нужен 1x1,1x2,1x3, 1x4... пожалуйста, выберите эту ссылку, чтобы купить его.

1x5 HDMI по IP удлинитель 1 Отправитель 5 приемник через Cat5e Cat6 HDMI передатчик Cat5 к UTP LAN Rj45 Ethernet TCP сплиттер IP

! Этот продукт поддерживает 1 шт. поддержки отправителя максимум 253 шт. приемника (более Swtich).

! Эта версия v2.0, пожалуйста, обратите внимание!

Введение:

Этот HDMI удлинитель Ethernet предназначен для преобразования сигнала HDMI в стандартный TCP/IP и трансимит через Интернет-кабель или Lan. с преимуществом стандарта TCP/IP, он может передавать источник сигнала HDMI от HD STB, DVD, Sky HD box, HDMI display card и т. д. к HD проектору, DLP, lcd, светодиодный и другое аудио-визуальное оборудование.

Особенности:

Автоматическая регулировка в соответствии с длиной кабеля

Автоматически Отрегулируйте характеристики для разной длины кабеля 1-160 м (10 м 20 м 30 м 40 м 50 м 60 м 70 м 80 м 90 м 100 м 110 м 120 м 130 м 140 м м 150 м 160 м) для достижения наилучшего отображения

1. Применение технологии M-JPEG для обработки сжатия изображения. Потеря качества изображения очень мала; 480i @ 50 Гц, 480p @ 60 Гц, 576i @ 50 Гц, 576p @ 50 Гц, 720 p @ 50/60 Гц, 1080i @ В переменного тока, 50/60 Гц, 1080p @ 50/60Hz 1080p @ 24 Гц.

2. поддерживаемый формат HDMI: 480i @ 50 Гц, 480p @ 60 Гц, 576i @ 50 Гц, 576p @ 50 Гц, 720 p @ 50/60 Гц, 1080i @ 50/60 Гц, 1080p @ 50/60Hz 1080p @ 24 Гц

3. Совместимость с HDCP.

4. Он может передавать сигнал HDMI 1080 P на более 120 м с помощью UTP Cat5e/6.

5. Он может передавать по локальной сети.

6. Поддержка полосы пропускания локальной сети: 100 м

7. Расширение на 120 м дольше путем добавления еще одного маршрутизатора ethernet

8. Данные могут передаваться через коммутатор, маршрутизатор и другое устройство ethernet, и продлить расстояние передачи до более 20 км.

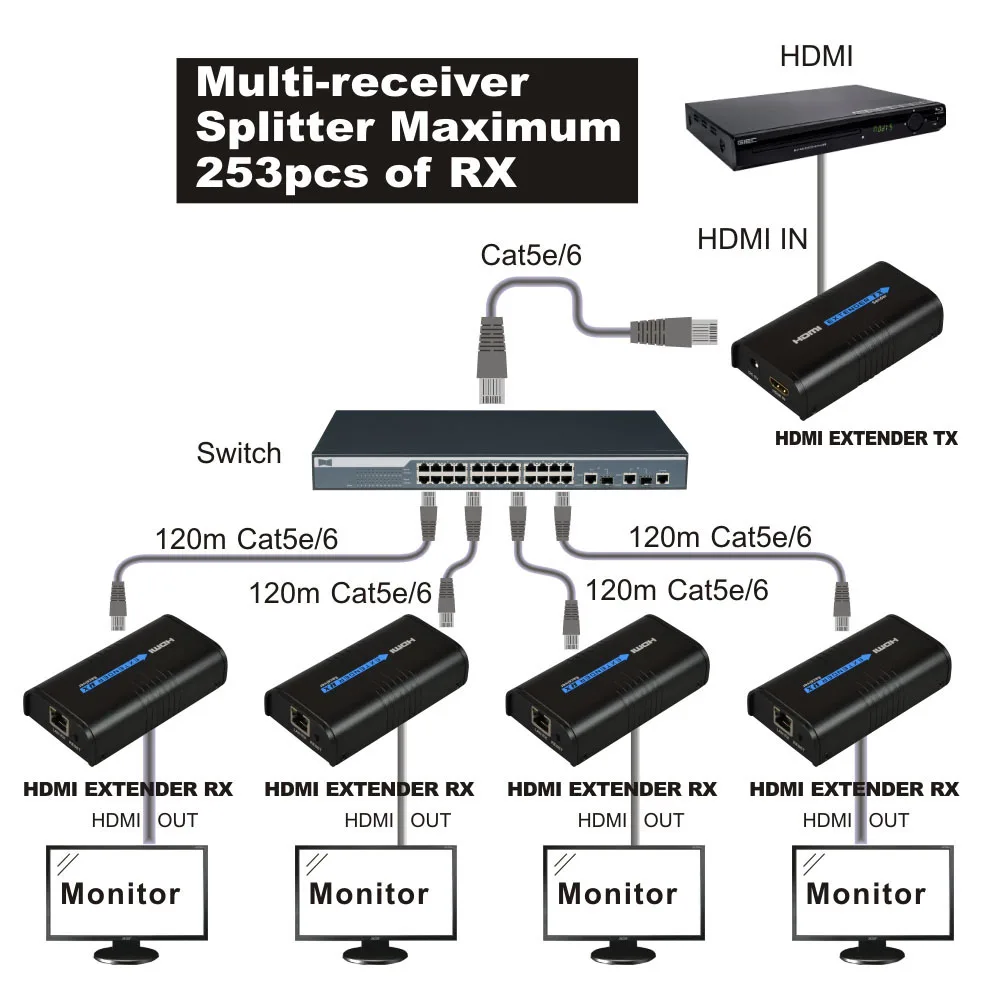

9. Он также может работать в режиме вещания, как HDMI сплиттер, передача сигнала HDMI от1 шт. поддержки отправителя максимум 253 шт. приемника (переключатель)

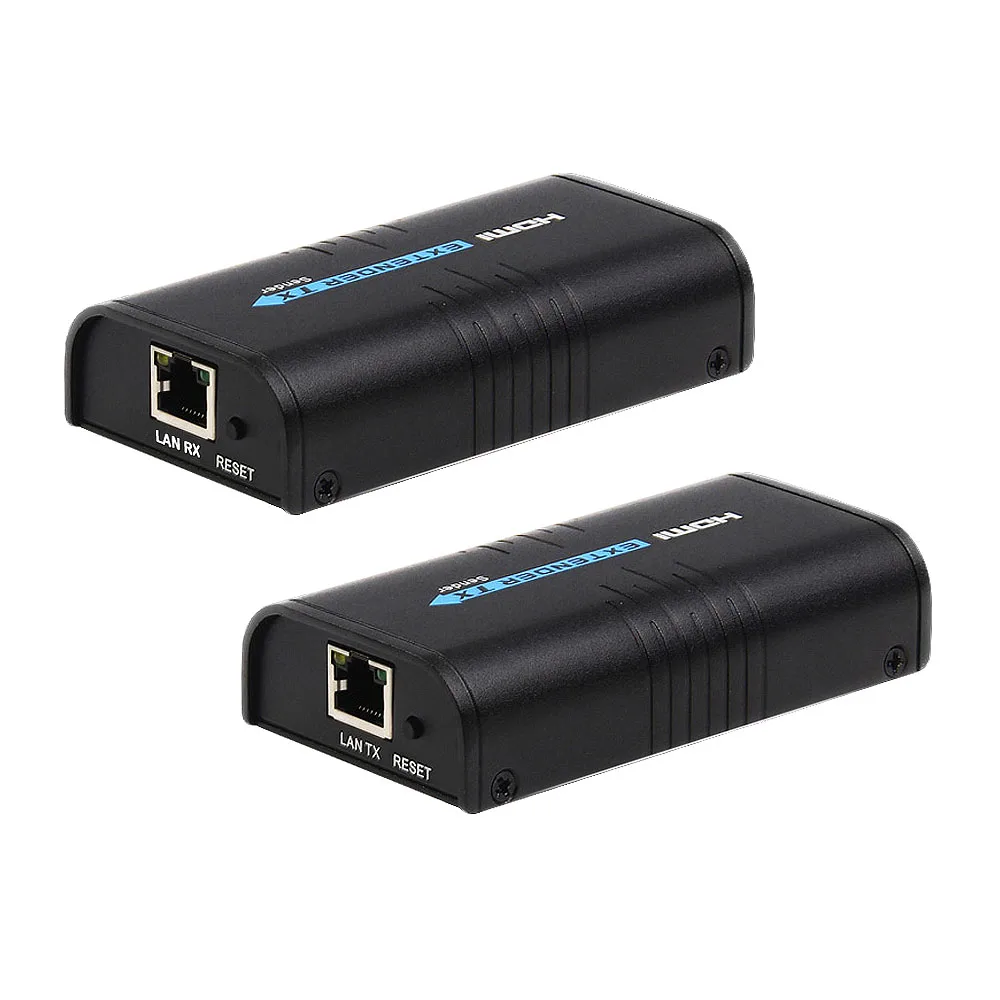

Раскладка клавиатуры:

HDMI In: подключите источник HDMI здесь с помощью кабеля HDMI (кабель не входит в комплект)

Разъем питания: onnect прилагаемый адаптер питания 5 В постоянного тока здесь

Сброс: Нажмите для сброса, если HDMI удлинитель не работает правильно

RJ45: ссылка на приемник RJ45 через кабель Cat5/5e/6

• Выход HDMI: Подключите к дисплею HDMI с помощью кабеля HDMI (кабель не входит в комплект)
• Сброс: Нажмите для сброса, если удлинитель HDMI не работает

Применение:

1.HDMI удлинитель точка-точка: сигналы до 120 метров по одному кабелю CAT5/5e/6

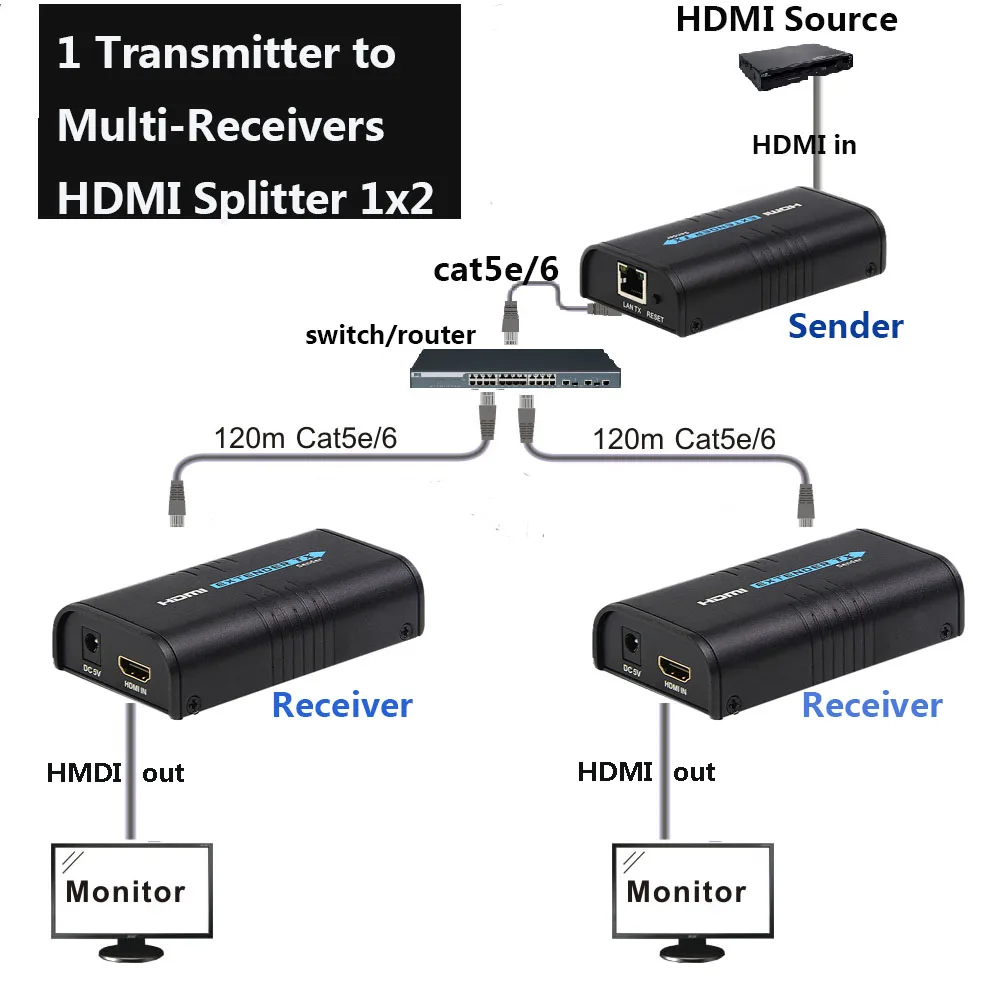

2.HDMI split ter 1x2: расширение и разделение с помощью сетевого маршрутизатора/переключателя.

-1 передатчик (TX) на 2 приемника (RX)

3.HDMI сплиттер: 1 (TX) передатчик до 3 (RX) приемников.

4. HDMI сплиттер 1x4: 1 (TX) передатчик до 4 (RX) приемников

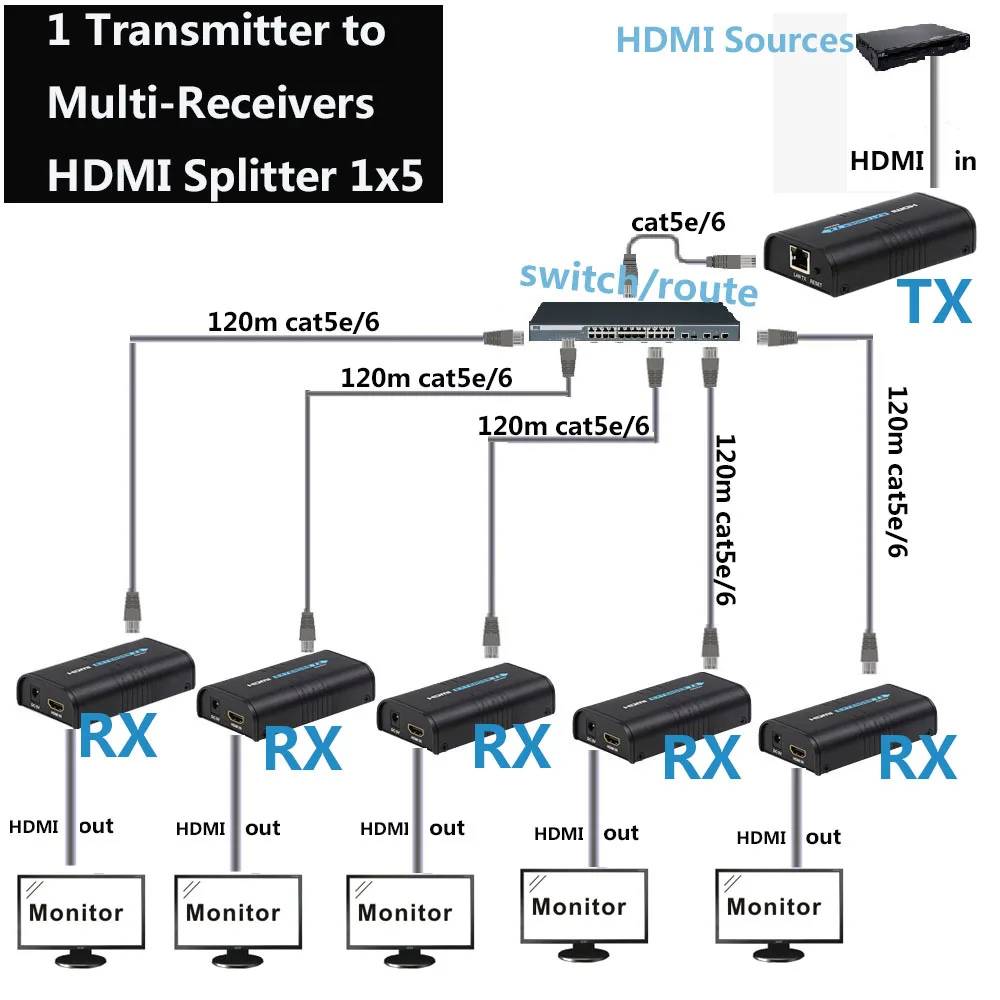

5. HDMI сплиттер 1x5: 1 (TX) передатчик до 5 (RX) приемников.

6. Каскад: неограниченное расширение с сетевым маршрутизатором или ретранслятором.

Расширение сигнала HDMI по одному. Максимальное расстояние составляет 20 км.

Клиент может комбинировать Каскадный режим и режим сплиттера для установки сложных сетей передачи HDMI для больших проектов.

Технические характеристики:

Фурнитуры сталь Установка:

Примечание: для достижения оптимальной производительности рекомендуется использовать кабель cat6.

1. Выключите все устройства, включая ваш источник HDMI и дисплей.

2. Подключите источник HDMI к разъему HDMI в передатчике.

3. Подключите Дисплей HDMI к разъему HDMI OUT приемника с помощью кабеля HDMI (не входит в комплект).

4. Подключите и Соедините передатчик и приемник кабелем CAT5/5e/6.

5. Подключите включенные адаптеры питания к разъемам питания передатчика 'sand Receiver, затем подключите оба адаптера питания к надежным розеткам питания.

6. Включите устройство HDMI и Дисплей HDMI.

7. Удлинитель HDMI готов к использованию

Часто задаваемые вопросы и решения:

В: телевизионные дисплеи "Ожидание подключения..." в правом нижней части:

A: 1) Проверьте, подключен ли адаптер питания передатчика (TX), приемника (RX) или сетевого переключателя (если используется).

2) Убедитесь, что сетевой кабель (CAT5/5e/6) прочно подключен между TX и RX.

В: телевизионные дисплеи "Поиск TX":

О: 1) Убедитесь, что устройство HDMI подключено к передатчику (TX).

2) Используйте другие кабели HDMI для подключения.

3) Если все еще не работает, подключите устройство HDMI к телевизору напрямую, чтобы увидеть, есть ли сигнал.

Вопрос: удлинитель HDMI не работает правильно:

A: 1) Пожалуйста, проверьте длину кабеля ниже:

-Кабели HDMI: 2 м

-Сетевой кабель (CAT5/5e/6): 120 м

2) Нажмите кнопку «Reset» на TX/RX и повторно подключите.
