Высокоточный цифровой генератор сигналов DDS FeelElec FY6200 20/30/60 МГц двухканальный
История изменения цены
*Текущая стоимость 5 516,77 - 6 760,17 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 6564.67 руб. | 6892.61 руб. | 6728 руб. |
| Aug-18-2025 | 6509.24 руб. | 6834.14 руб. | 6671.5 руб. |
| Jul-18-2025 | 5461.68 руб. | 5734.82 руб. | 5597.5 руб. |
| Jun-18-2025 | 6399.80 руб. | 6719.40 руб. | 6559 руб. |
| May-18-2025 | 5571.88 руб. | 5850.30 руб. | 5710.5 руб. |
| Apr-18-2025 | 6288.34 руб. | 6602.25 руб. | 6445 руб. |
| Mar-18-2025 | 6233.29 руб. | 6545.30 руб. | 6389 руб. |
| Feb-18-2025 | 6178.29 руб. | 6487.85 руб. | 6332.5 руб. |
| Jan-18-2025 | 6123.95 руб. | 6429.12 руб. | 6276 руб. |
Описание товара

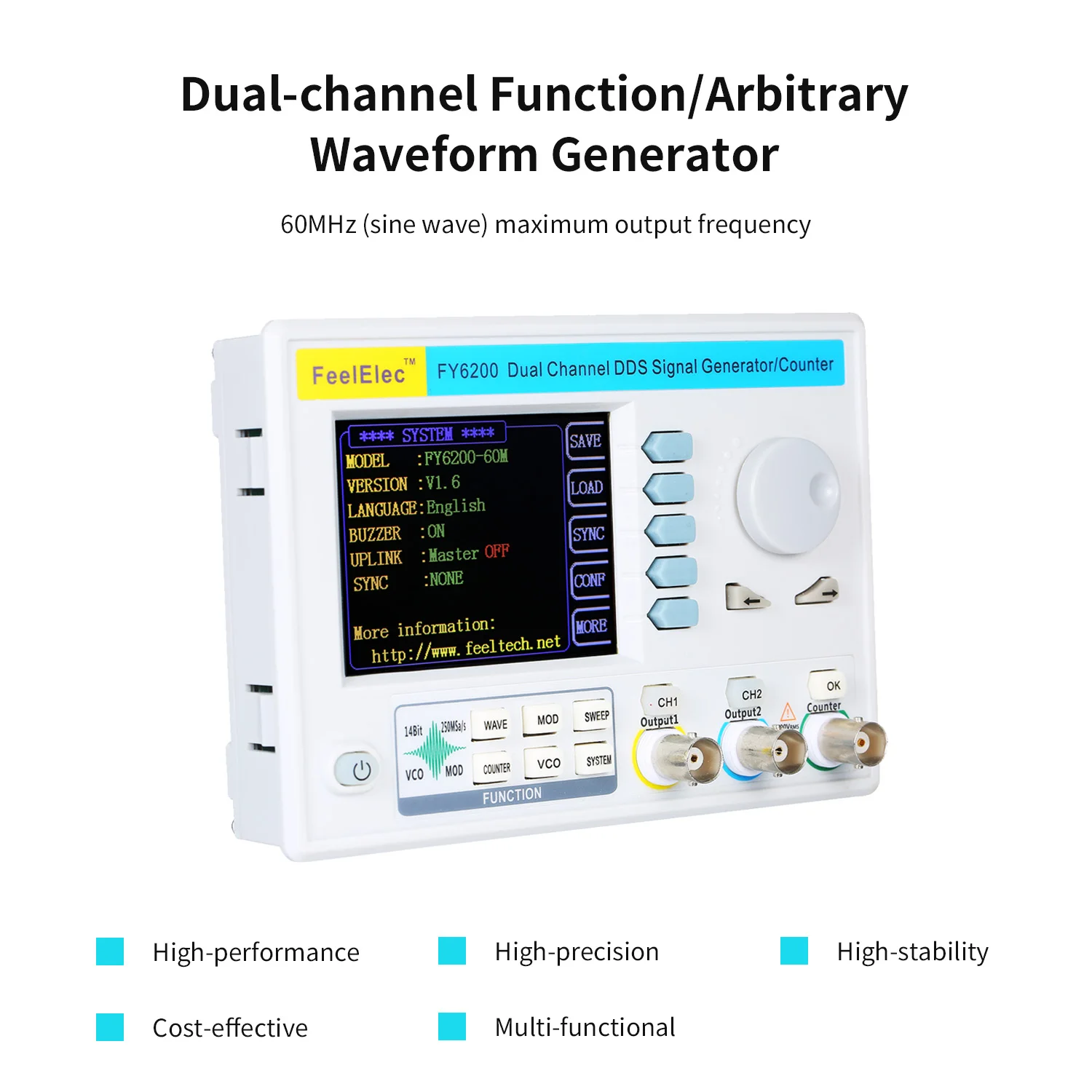

Двухканальный функция произвольной формы генератор сигналов-это высокопроизводительный, рентабельный и мульти-функциональный генератор сигналов, которая включает в себя функции генератор функционального сигнала Генератор сигналов, произвольный генератор сигналов, Генератор импульсных сигналов Генератор сигналов, генератор шума, счетчик и счетчик частоты. Он принимает крупномасштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU, внутренняя цепь использует высокоточный активный кристаллический осциллятор в качестве справки, и сигнал имеет высокую стабильность. Он имеет полностью независимый двусторонний DDS сигнал и четырехполосный TTL уровень выхода, который может генерировать предустановленные сигналы формы волны, такие как Синусоидальная волна, прямоугольная волна, треугольная волна, волнистая Пилообразная волна, импульсная волна, И четырёхъядерный 64-разрядный процессор группа самостоятельно пользователем определенной формы волны. Инструмент прост в использовании, превосходный технический индекс и идеальное сочетание многих функциональных характеристик при генерации сигнала, сканировании формы волны, измерении параметров и использовании, что помогает пользователям быстрее выполнять рабочие задачи. Действительно отличное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований.

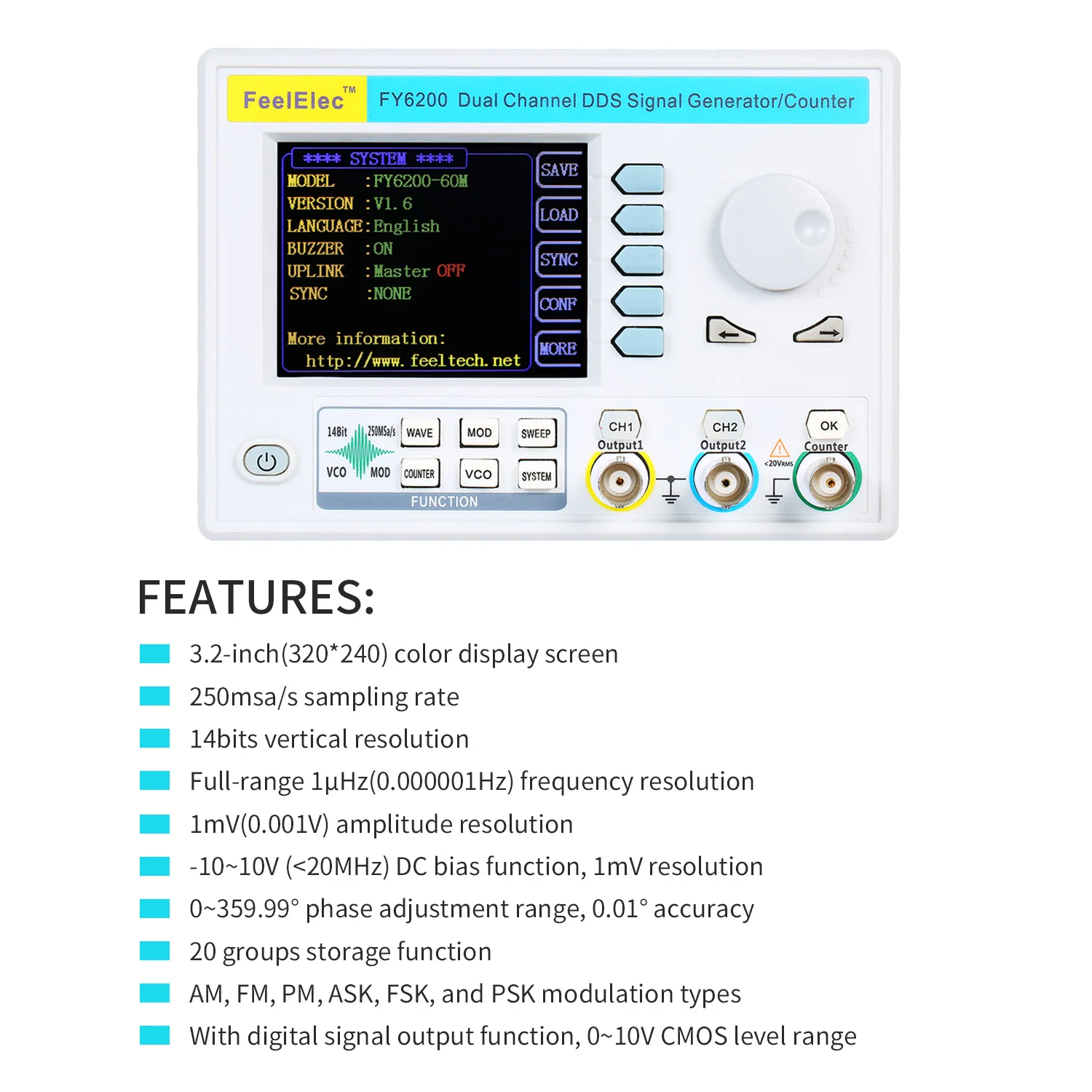

Особенности:
Двухканальная функция: Максимальная выходная частота 60 МГц (Синусоидальная волна), частота дискретизации 250MSA/s, вертикальное разрешение 14 бит.
Высокая надежность: технология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких выходных сигналов искажений. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
Компактность и безопасность: устройство принимает встроенную панельную конструкцию корпуса из АБС-пластика, которая удобна для интеграции с оборудованием пользователя и проста в установке. Все выходы сигнала могут работать в условиях короткого замыкания 60s или более.
Экран дисплея: с помощью 3,2 дюймов (320*240) цветной экран, чтобы отобразить форму волны параметры двух каналов в одно и то же время.
Двухканальный выход: полностью независимый двухканальный выход (эквивалент двух независимых источников сигнала), который может работать синхронно и разница в фазе может быть точно отрегулирована.
Стандартная функция отслеживания каналов: при включении отслеживания все параметры двух каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.
Высокочастотная точность: точность частоты может достигать 10-6 порядков величины. И полнодиапазонное частотное разрешение-1μгц (0,000001 Гц).
Непрерывная Регулируемая ширина импульса и частота импульсной волны: диапазон регулировки составляет 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0 ~ 10 В, и точность регулировки составляет 0,001 в.
Нет предела диапазона: Полный диапазон частот не делится на переключатели передач, настройки с программным управлением.
Функция сканирования: он может сканировать четыре свойства сигнала: частоту, амплитуду, смещение и рабочий цикл. И имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 s, запуск и конец сканирования могут быть установлены произвольно.
Функция выхода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций, он может выводить 1 ~ 1048575 импульсов.
Функция редактирования произвольной формы сигнала: он может редактировать произвольные формы на ПК и загружать на инструмент выходной формы сигнала.
Функция хранения: в нем могут храниться 20 групп параметров состояния инструмента, установленных пользователями, и при вызове и повторном отображении в любое время.
Технические характеристики:
|
ЧастотаХарактеристики |
|||
| Модель изделия | FY6200-60M | ||
| Синусоида | 0 ~ 60 МГц | ||
| Прямоугольная волна | 0 ~ 25 МГц | ||
| Треугольная волна | 0 ~ 10 МГц | ||
| Пульсовой волны | 0 ~ 10 МГц | ||
| Произвольная волна | 0 ~ 10 МГц | ||
| TTL/CMOS Цифровая волна | 0 ~ 20 МГц | ||
| Минимальный импульсный Ширина | 20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns) | ||
| Минимальное разрешение на всех частотных диапазонах | 1 МГц (минимальное разрешение всего диапазона частот может достигать 1 МГц, чтобы обеспечить точность регулировки инструмента на высокой частоте. Например, он может выводить Высокоточный сигнал 10,000000000001 МГц). | ||
| Точность частоты | ± 20ppm | ||
| Стабильность частоты |
± 1ppm/ 3 часа |
||
|
Характеристик формы волны |
|||

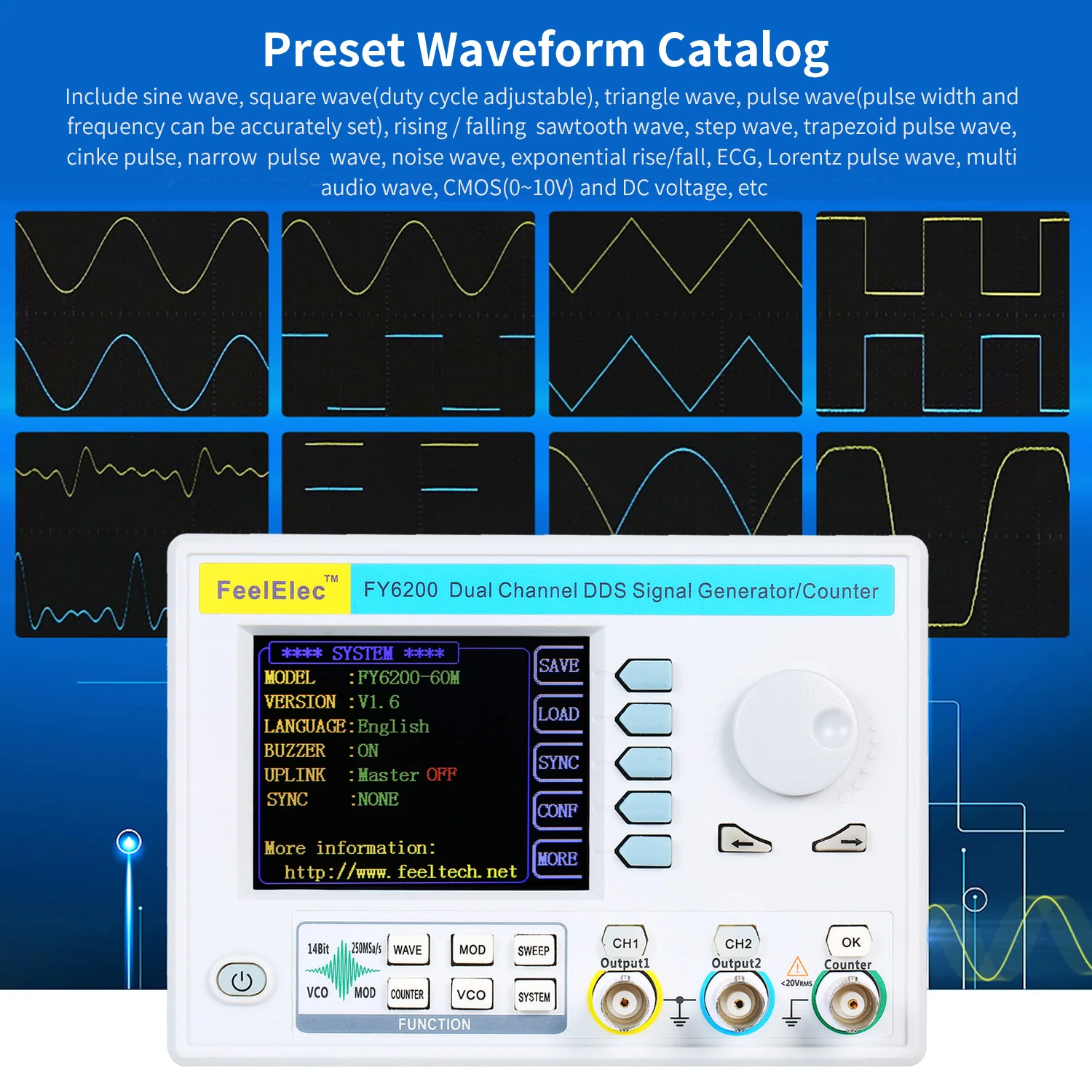

| Сигналов каталог |
Синусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая волна пилообразного зуба, падающая волна пилообразного зуба, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная волна лестницы, анти-лестничная волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, мульти звуковая волна, нерегулярная волна шума, ECG волна, трапециевидная импульсная волна, cinke импульсная волна, узкая импульсная волна, Gaussian белая волна шума, Амплитудная модуляционная волна, частотная модуляционная волна, И 64 пользовательских волны. |
||
| Нелетучее хранилище (64) |
64 пользовательских произвольных формы могут храниться |
||
| Сигналов Длина |
8192 точек (8K точек) * 14 бит |
||
| Частота дискретизации |
250MSa/s |
||
|
Вертикальный Разрешение |
14 бит |
||
| Синусоида |
Гармоническое подавление Системы |
≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); |
|
| Суммарный коэффициент гармонических искажений | <0.5% (20 Гц ~ 20 кГц, 0dBm) | ||
|
Квадратная и пульсовой волны |
Роста и падения времени |
≤ 7 НС (VPP<5 В) |
|
|
Выброс |
≤ 5% |
||
| Рабочий цикл диапазон регулировки | 0.01% ~ 99.99% (разрешение 0.01%) | ||
|
Пилообразный сигнал |
Линейность |
> 98% (0,01 Гц ~ 10 кГц) |
|
|
Выход характеристики |
|||
| Амплитуда (VPP) | Frequency≤ 10 МГц | 10 МГц <частота ≤ 20 МГц | Частота> 20 МГц |
| 1mVpp ~ 20Vpp | 1mVpp ~ 10Vpp | 1mVpp ~ 5Vpp | |
|
Амплитуда Разрешение |
1mV | ||
|
Амплитуда стабильности |
± 0.5%/ 5 часов |
||
|
Амплитудно-это действительно плоский экран |
± 5%(<10 МГц);± 10%(>10 МГц); |
||
|
Сигналов Выход |
|||
|
Выход сопротивление |
50Ω ± 10% (Типичный) |
||
|
Защита |
Все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки |
||
|
DC офсетная печать |
|||
| Офсетная печать диапазон |
Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V |
||
|
Офсетная печать Разрешение |
1mV (минимум) |
||
|
Фазы Особенности |
|||
|
Диапазон регулировки |
0 ~ 359,99 ° |
||
|
Минимальный Разрешение |
0,01 ° |
||
|
TTLВыход |
|||
|
TTL уровень амплитуды |
> 3Vpp |
||
| Разветвителя коэффициент |
> 8 TTL нагрузки |
||
|
Время нарастания/спада |
≤ 10ns |
||
|
КМОП-матрицаВыход |
|||
|
Низкое электро уровня |
<0,3 V |
||
|
Высокая электрический уровень |
1 В ~ 10 в |
||
|
Время нарастания/спада |
≤ 18ns |
||
|
Внешние измерения Функция |
|||
|
Функция |
Он может измерять частоту, период, ширину положительного/отрицательного импульса и рабочий цикл внешнего сигнала |
||
|
Вход сигнала Напряжение диапазон |
2Vpp ~ 20Vpp |
||
|
Функция из Частотомер |
Диапазон измерения частоты |
0,01 Гц ~ 100 МГц |
|
|
Точность измерения |
Время ворот 1s, 10s, 100s три регулирования скорости |
||
|
Счетчик Функция |
Диапазон измерений |
0-4294967295 |
|
|
Подсчитывая режим |
Руководство по эксплуатации |
||
| Импульсный Ширина измерения | Разрешение 10ns, максимальное измеряемое 20s | ||
|
Измерение цикла |
Разрешение 10ns, максимальное измеряемое 20s |
||
|
Развертки Функция |
|||
|
Перевозчик сигнала |
Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока) |
||
|
Развертки Тип |
Линейная развертка, логарифмическая развертка |
||
|
Развертки направление |
Вперед, назад, Круглый ход |
||
|
Развертки объекта |
Частота, амплитуда, смещение, рабочий цикл |
||
|
Время развертки |
0,01 S ~ 999,99 S/шаговый |
||
|
Диапазон настройки |
Произвольная Настройка начальной точки и конечной точки |
||
|
Диапазон развертки |
Определяется значением параметра sweep |
||
|
Функция VCO (выход управления напряжением) |
|||
|
Диапазон модуляции сигнала на вход |
0 ~ 5В |
||
|
ГУН сигнала Частотный диапазон |
0-1000 Гц |
||
|
ГУН Управление объекта |
Частота управления напряжением (VCF), амплитуда управления напряжением (V-C-A), смещение управления напряжением, коэффициент управления напряжением |
||
|
ГУН Особенности |
Амплитудный модулятор (AM) или частотный модулятор (FM) может быть выполнен внешним аналоговым сигналом |
||
|
Модуляции Функция |
|||
|
Модуляции Тип |
AM, FM, PM, ASK, FSK, PSK |
||
|
Перевозчик сигнала |
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения) |
||
|
АМ |
|||
|
Источник света |
Внутренний (CH2) /внешний (счетчик) |
||
|
Модуляции сигналов |
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна |
||
|
Глубина модуляции |
0% до 100% |
||
|
Частота модуляции |
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; |
||
|
FM |
|||
|
Источник света |
Внутренний (CH2) /внешний (счетчик) |
||
|
Модуляции сигналов |
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна |
||
|
Частота модуляции |
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; |
||
|
PM |
|||
|
Источник света |
Внутренний (CH2) /внешний (счетчик) |
||
|
Модуляции сигналов |
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна |
||
| Точности фазового сдвига диапазон |
0 ° ~ 360 ° |
||
|
Частота модуляции |
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; |
||
|
Спросить |
|||
|
Источник света |
Внутренний (CH2), ручной |
||
|
Модуляции сигналов |
50% рабочий цикл квадратной волны |
||
|
Ввода частоты |
1μHz ~ 10 МГц |
||
|
FSK |
|||
|
Источник света |
Внутренний (CH2), ручной |
||
|
Модуляции сигналов |
50% рабочий цикл квадратной волны |
||
|
Ввода частоты |
1μHz ~ 10 МГц |
||
|
PSK |
|||
|
Источник света |
Внутренний (CH2), ручной |
||
|
Модуляции сигналов |
50% рабочий цикл квадратной волны |
||
|
Ввода частоты |
1μHz ~ 10 МГц |
||
|
Burst Функция |
|||
|
Перевозчик сигнала |
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения) |
||
|
Счетчик импульсов |
1 ~ 1048575 |
||
|
Серийную съемку |
Ручной всплеск, внутренний всплеск (CH2), внешний всплеск (счетчик) |
||
|
Общие характеристики |
|||
|
Дисплей |
Тип |
3,2-дюймовый TFT цветной ЖК-дисплей |
|
|
Хранение и нагрузки |
Количество |
В общей сложности 20 блоков |
|
|
Расположение |
От 01 до 12 (включение по умолчанию для ввода параметров местоположения 01) |
||
|
Разъем |
Интерфейс режим |
USB к последовательный интерфейс |
|
|
Связь скорость |
115200bps |
||
| Связь протокол | Использование командной строки, Соглашение открыто | ||
|
Питание |
Напряжение диапазон |
AC100V ~ 240V |
|
|
Технология производства |
Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы |
||
|
Предупреждение тон |
Пользователи могут включать или выключать настройки программы |
||
|
Эксплуатационные характеристики |
Все кнопки работают, и Ручка регулируется непрерывно. |
||
|
Защита окружающей среды Состояние |
Температура: 0 ~ 40 ℃, влажность: 0,5% 80% |
||
| Тип штекера: | Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании(По желанию) | ||
|
Товар Размеры |
150*105*30 мм/5,91*4,13 * 1.18in |
||
| Товар Вес |
516 г/18,23 унций |
||
|
Посылка Размеры |
644 г/22,71 унций | ||
|
Посылка Размеры |
19,5*17*7,5 см/7,68*6,69 * 2.95in | ||

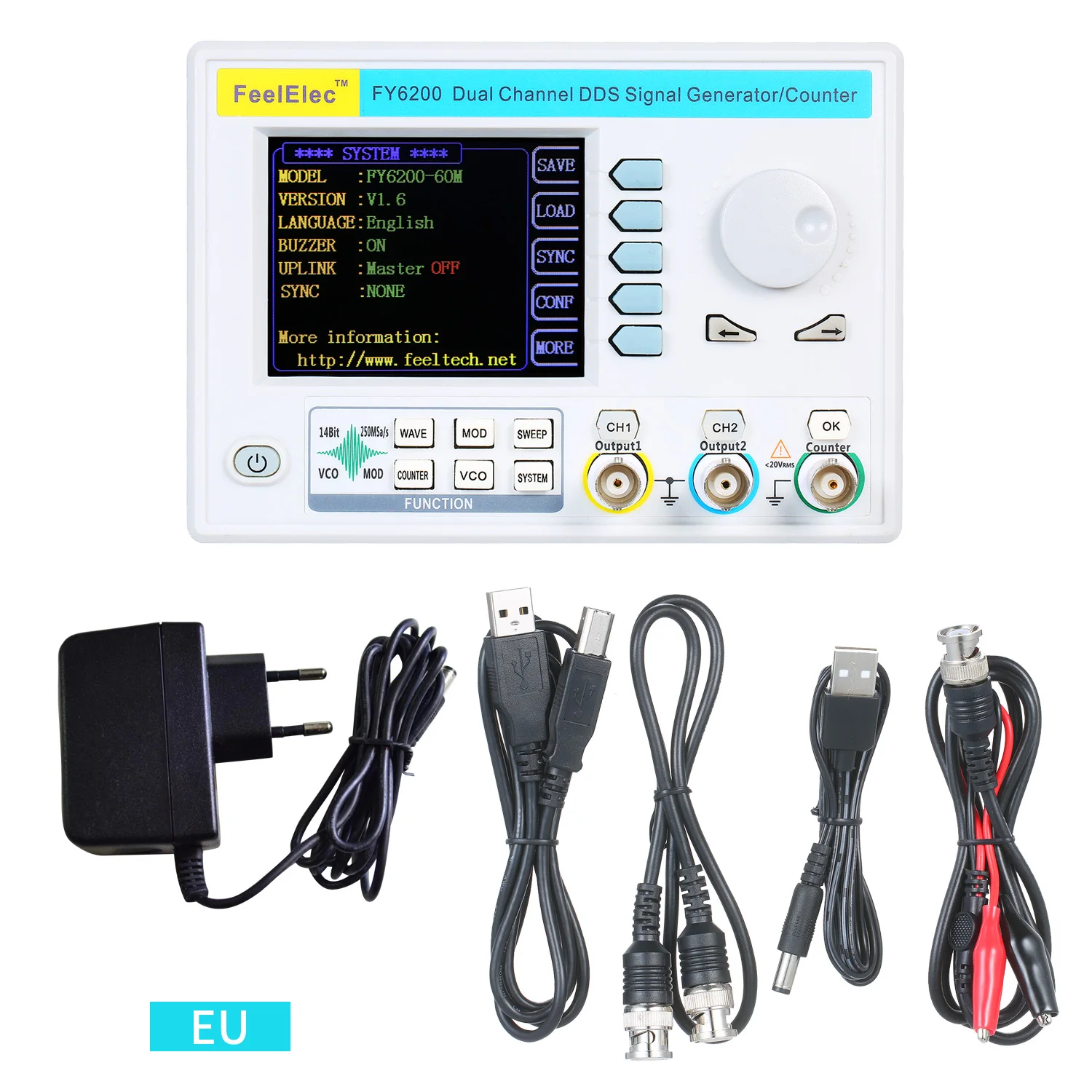

Посылка список:
1 * генератор сигналов
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
