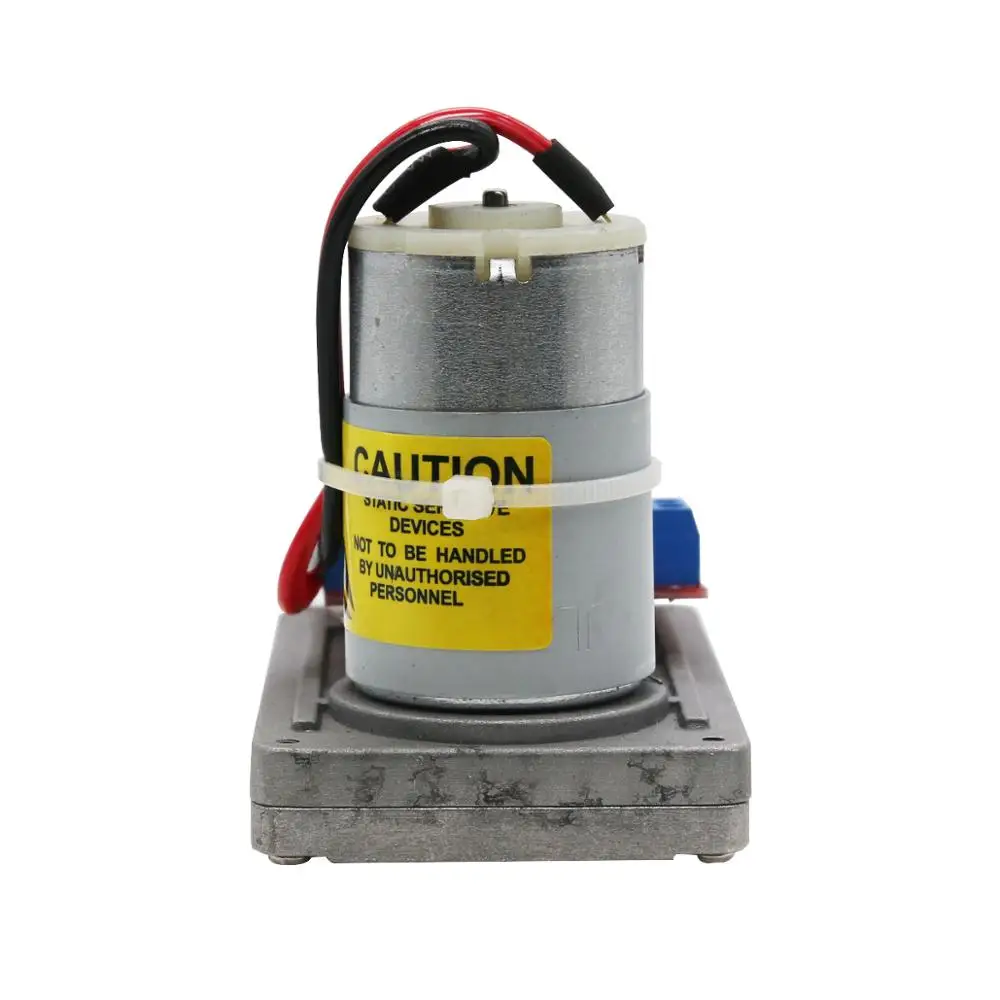

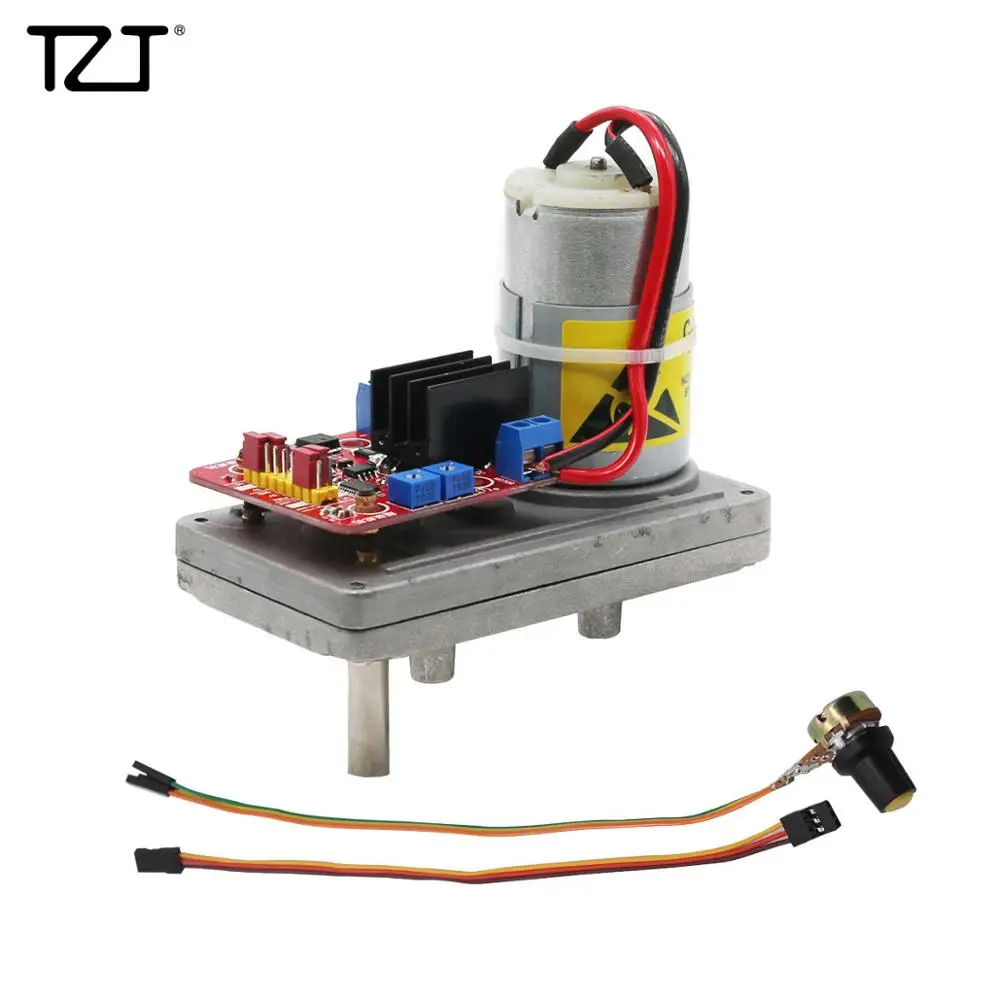

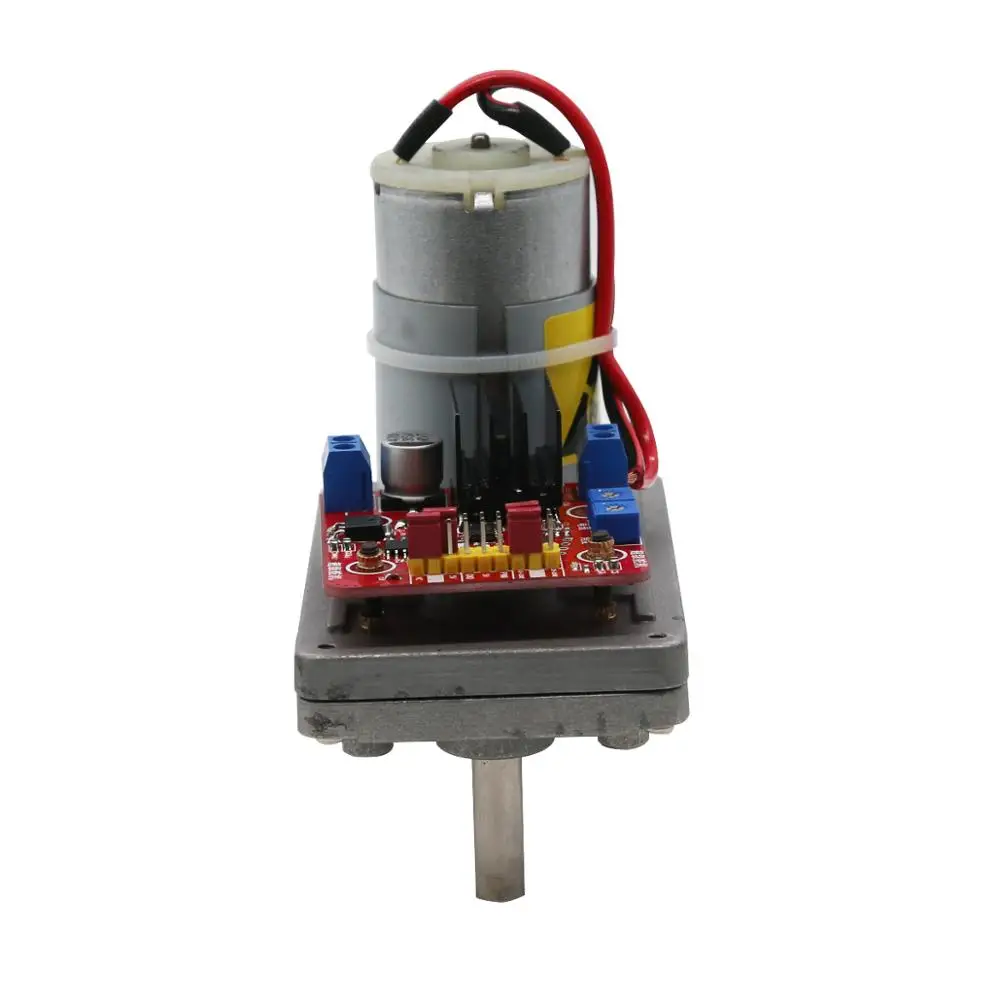

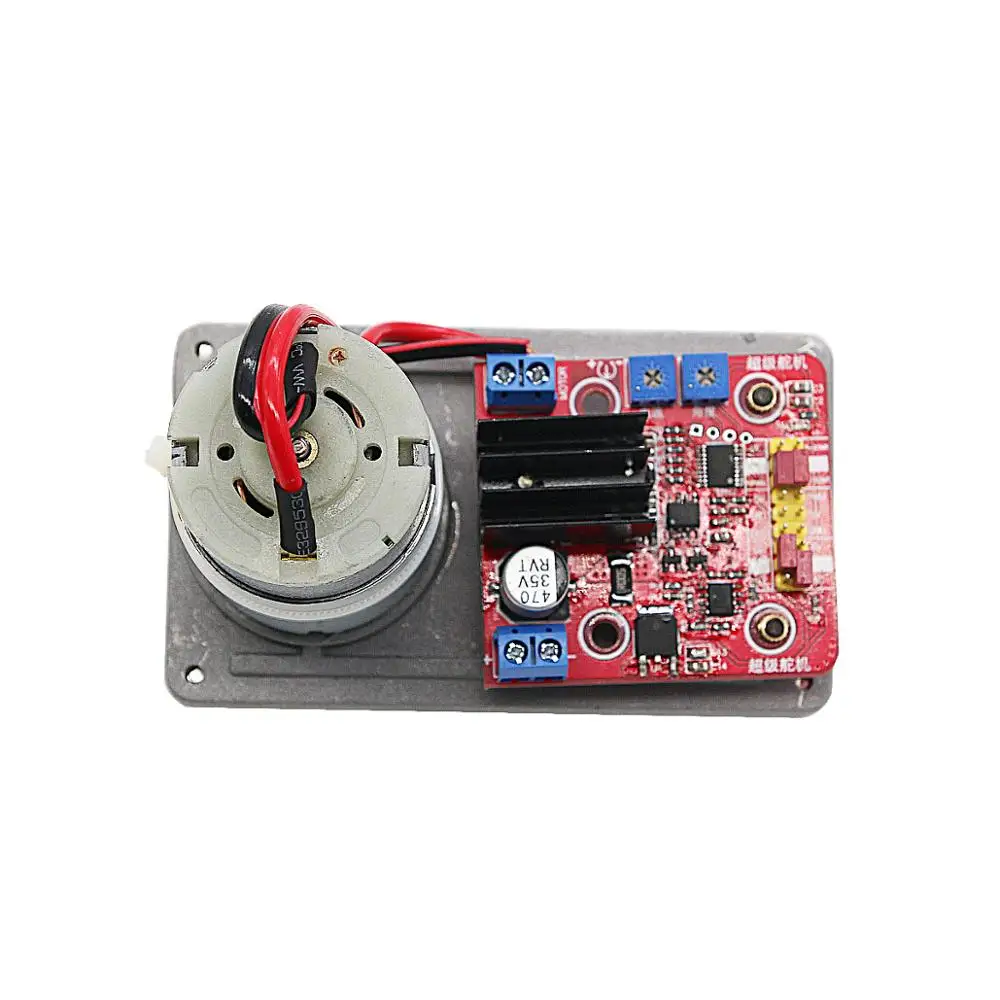

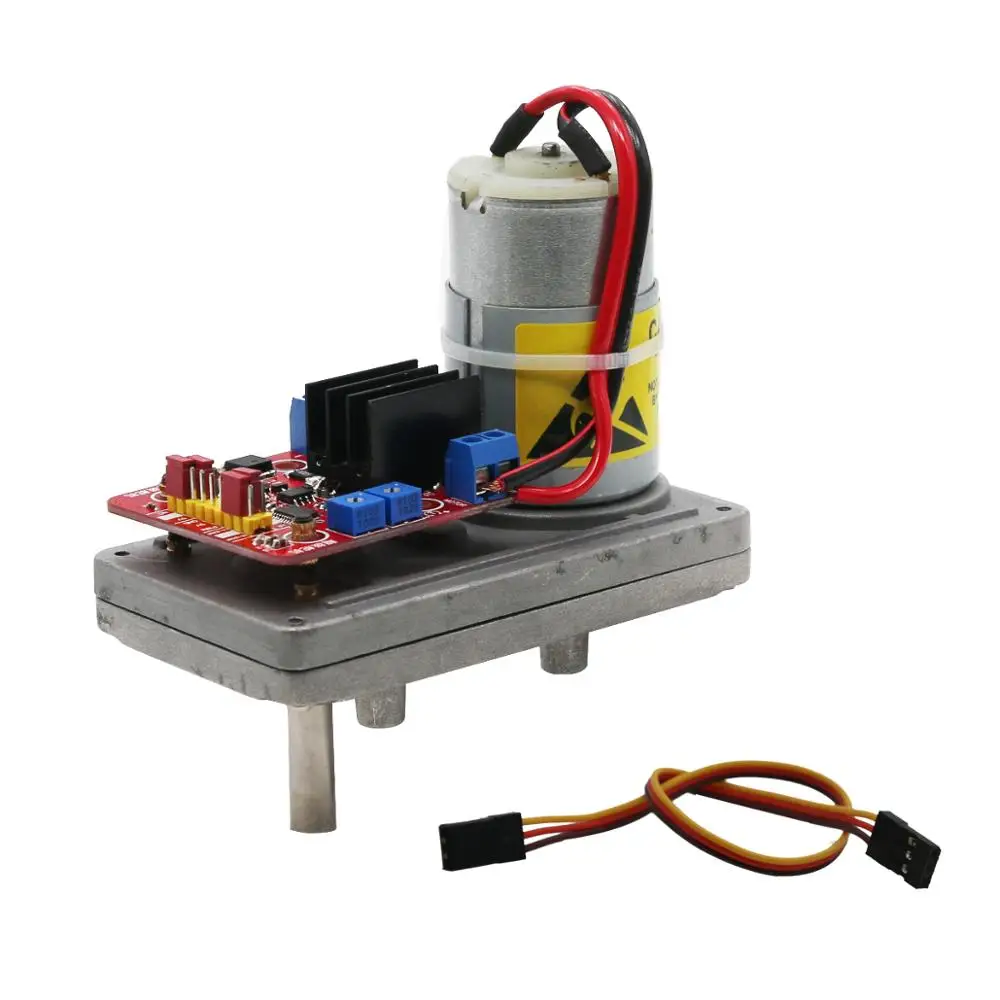

TZT DC от 12 В до 24 В металлическая шестерня с высоким крутящим моментом, сервопривод 100 кг/см с потенциометром, механическая рука робота

Параметры: -Модель: DS-SQ1.2AB360 -С потенциометром: Да -Вращение: 270 градусов -Номинальное напряжение: 24 В -Номинальный ток: 3 А -Скорость: 40 об/мин -Рабочее напряжение: 12-24 В постоянного тока (любое напряжение между 12 В и 24 В может работать) -Статический ток: 2 мА -Ток без нагрузки: 150 мА -Материал шестерни: сталь -Размер: 103x60x92mm -Вес: 528 г Максимальный крутящий момент: 55 кг/см (12 В) до 110 кг/см (24 В) Угол скорость: 0,12 s/60 °,24V; 0,24 s/60 °,12V. Режим входного сигнала: импульсный сигнал (дистанционное управление, многоканальный сервоконтроллер, singlechip) или аналоговый сигнал напряжения (потенциометр) Диапазон входного сигнала напряжения: 0V ~ + 5V Импульсный сигнал диапазон входного сигнала: 0,5 мс-2,5 мс, для всех "мульти-канала сервоконтроллер, трёхмерными чертёжами дистанционный пульт, SCM, программирование, Arduino" Сервопривод вращается, когда пульт дистанционного управления находится в нейтральной точке (сервопривод остановки в нейтральной точке), вы можете настроить потенциометр триммера как по часовой стрелке, так и по часовой стрелке ниже платы привода. Применение: робот среднего/большого размера, механический рычаг и другие большие области управления крутящим моментом. Вход электропитания: 12-24 В постоянного тока (B-соединяет отрицательный полюс; B-соединяет положительный полюс) Режим выбора: джемпер с установкой импульсного сигнала, входного сигнала или аналогового сигнала напряжения. PPM-это импульсный сигнал, POT-аналоговый сигнал напряжения. PPM-это импульсный сигнал, POT-аналоговый сигнал напряжения. Режим аналогового управления: сигнал имеет аналоговое значение. Вы можете поворачивать потенциометр для управления вращением на выходе двигателя и регулировкой скорости. (вы также можете регулировать скорость на потенциометре триммера VR1 в печатной плате) 1. Для volatge:12 В-24 В 2. Скорость вращения: 40-80 об./мин. 3. Вес: 500 г 4. Диаметр выходного вала коробки: 8 мм 5. Полностью металлический редукционный двигатель Король Лев сервопривода Описание (Для серводов Lion King, вся модель) Рис. 2. Выбор режима: перемычка, настройка импульсного сигнала, вход или аналоговый сигнал напряжения (потенциометр).PPM-это импульсный сигнал, POT-аналоговый сигнал напряжения. На рисунке изображен аналоговый сигнал напряжения, то есть потенциометр, когда синяя Перемычка прыгает в ppm-сторону, это импульсный сигнал, то есть сигнал pwm. (Два корпус перемычки должны прыгать в одно и то же время.) Рисунок 3: режим Выберите: выход 5 В, или без выхода. Приведенная выше фигура: желтая Перемычка прыгает на 5 В, правая на 5 В Выходное напряжение. Когда jumper cap переходит на NC, правая 5 в отсоединяется, не выключается. Когда используется потенциометр, необходимо переключиться на выход 5 В. Рис. 4: S вход сигнала, может вход pwm импульсный сигнал, также может использовать аналоговый вход напряжения (потенциометр),GND вход GND, может вход owm импульсный сигнал, также можно использовать аналоговый вход напряжения (потенциометр).GND вход GND, вход, какой сигнал, вы можете посмотреть на рис. 2. S интерфейс сервоуправляемых PWM интерфейс ввода сигнала, могут вводить цикл-20 мс, 50 Гц, длительность импульса составляет 1-2 г-жа или 0,5-2,5 г-жа Стандартный servo control сигнала. Если он может контролировать нормальный сигнал сервопривода, он может контролировать наш супер сервопривод, DIY сервопривод. Пожалуйста, убедитесь, что сигнал PWM правильный. Интерфейс S используется для подключения потенциометра и прямого контроля угла двигателя, ножки потенциометра (которые имеют изменение сопротивления), подключают S-pin. Два других фута соединяются по отдельности с двумя контактами (Замените две футы рядом с потенциометром, это изменится). Выбор режима работы: диаграмма 5 мс используется для отключаемого широтно-импульсного сигнала длительность импульса, 1-2 г-жа или 0,5-2,5 ms. Поскольку диапазон импульсов сигнала сервоконтроля отличается, функция используется для переключения. Для приемника дистанционного управления aeromodelling, Выход PWM, ширина импульса составляет 1-2 мс. Если вы используете его в 0,5-2,5 MS режим, угол не может достичь 270 градусов. Он может перейти к 1,0-2,0 MS режим, даже если ширину импульса составляет 1-2 г-жа, супер servo максимальный угол может получить 270 градусов. Но рынок сервопривод управления могут быть разными, некоторые из них 0,5-2,5 г-жа выход; Некоторые из них 0,5-2,1 Г-жа выход. Эти контрольный сигнал предлагается для того, чтобы перейти к 0,5-2,5 MS режим. 0,5 мс-2,5 мс подходит для мульти-канала сервоконтроллер, некоторые авиамоделирования, чип, программирование, «Arduino». Регулировка угла: вращение по часовой стрелке, увеличение угла; Вращение против часовой стрелки, уменьшение угла. Способ увеличения и уменьшения угла заключается в том, чтобы одновременно увеличивать и сокращать обе стороны. Скорость как раз: вращение по часовой стрелке, увеличение скорости; Вращение против часовой стрелки, уменьшение скорости. Интерфейс питания: Подключение 12-24 В постоянного тока, ток на выбор 5 А или более 5 А. В условиях без нагрузки, 5 А в порядке. В состоянии нагрузки, предположим, 10 А или выше 10 А источник питания.
