Программатор VSTM V11 TL866II Plus 100% оригинальный универсальный программатор Minipro 28

Описание товара

1. Одночиповое высокоскоростное Программирование серии AVR
2. 8-битное Программирование микроконтроллера серии PIC
3. Серийное Программирование серий 24/25/35/45/93
4. Высокопроизводительный программатор BIOS
5. Программирование автомобильных компьютерных чипов. Поддержка WIN2000 / WINXP / WIN2003 / WIN2008 / WIN VISTA /WIN7/WIN8/WIN10(32 бита и 64 бита)

7. Номер версии программного обеспечения: V8.33

8. Поддержка более 15000 микросхем (этот номер постоянно обновляется)

Ссылка для скачивания руководства на английском языке:

Www.autoelectric.cn/MiniPro/TL866II_Instructions.pdf

Список поддерживаемых устройств:

Www.autoelectric.cn/MiniPro/TL866II_List.txt

(Пожалуйста, обратите внимание: перед покупкой убедитесь, что модели, которые вы хотите запрограммировать, находятся в списке!)

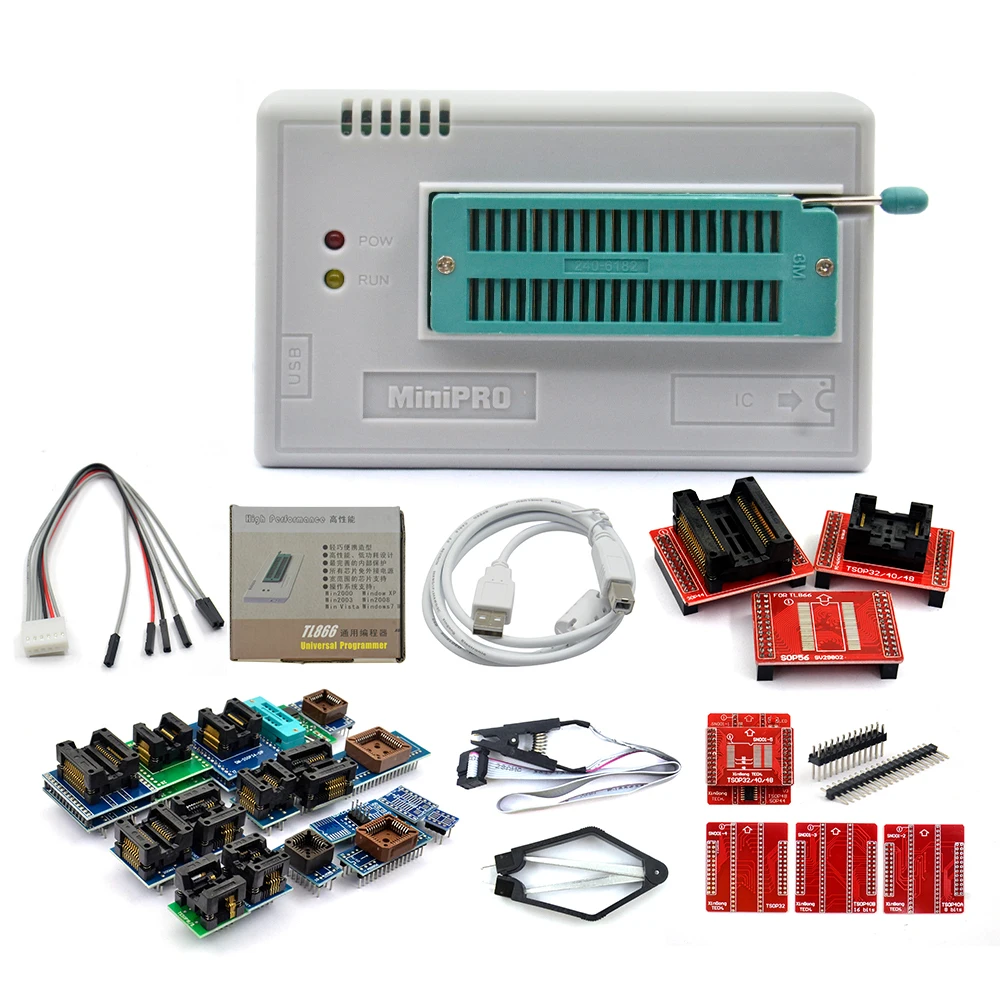

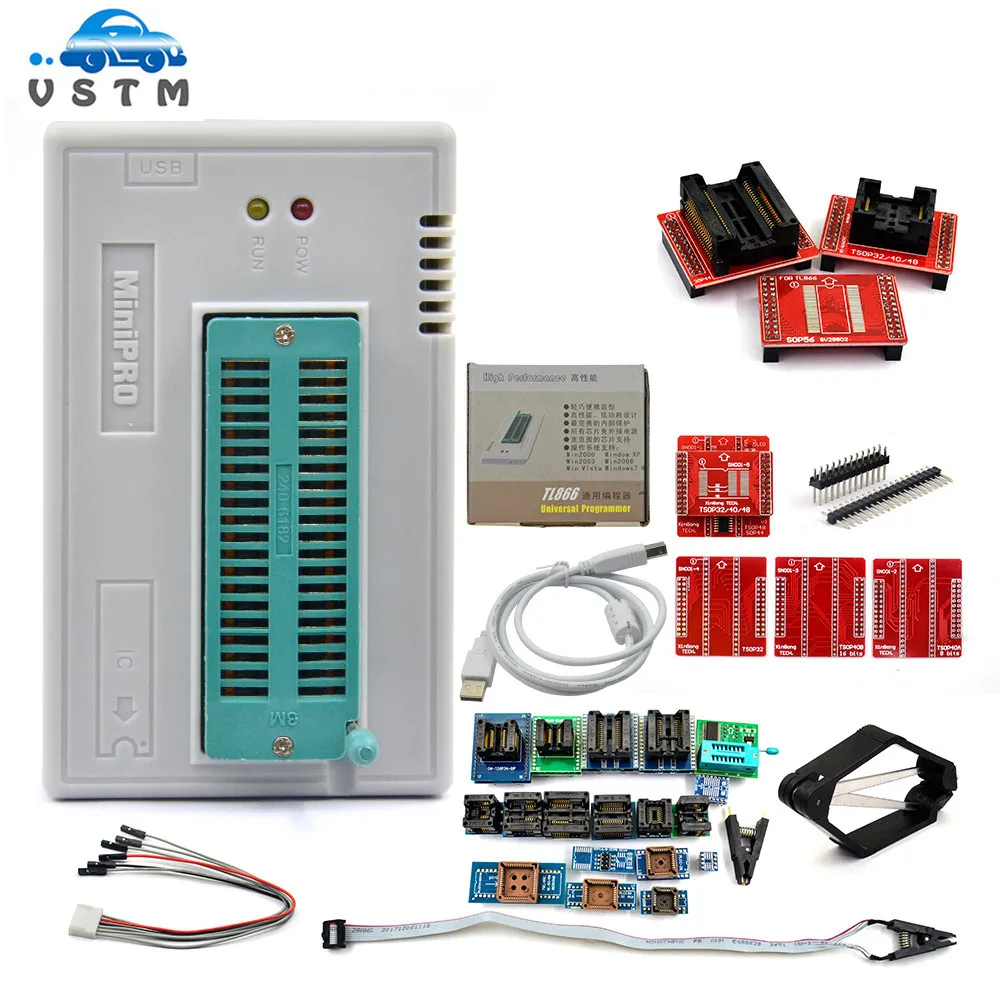

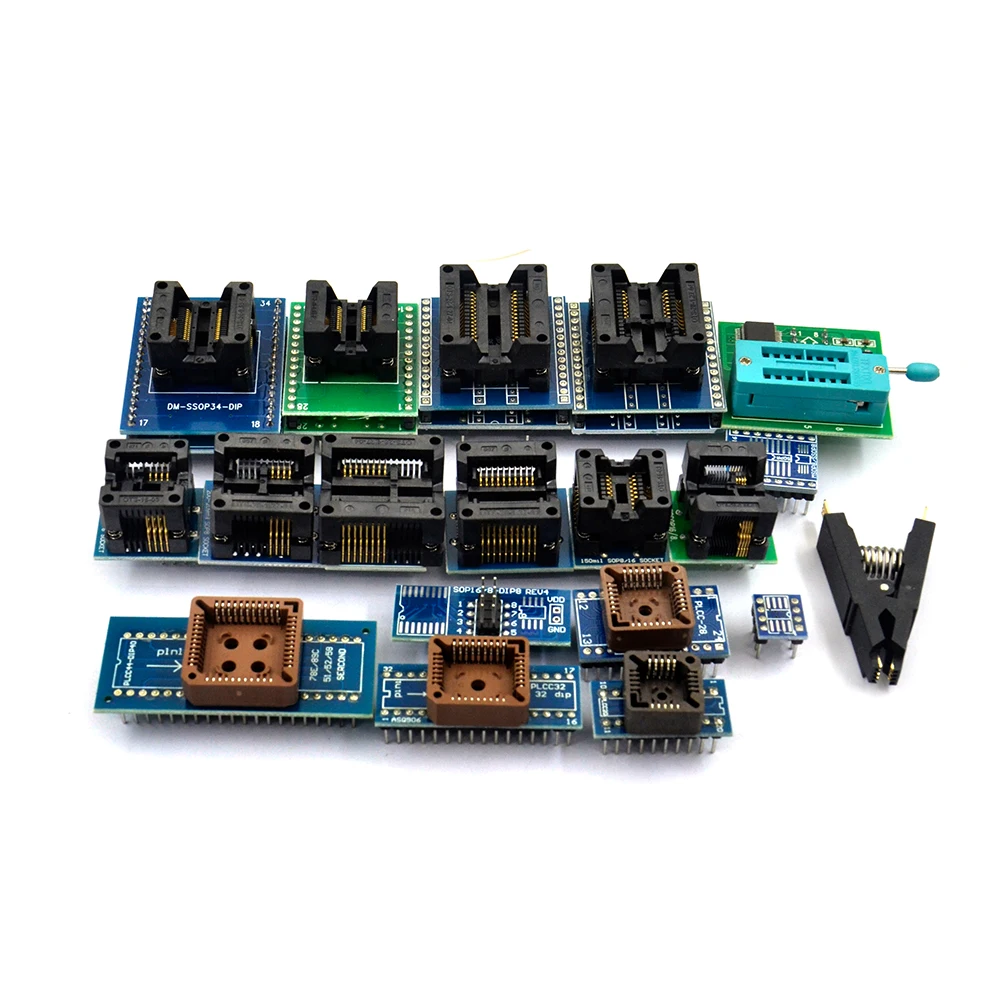

9. Наш магазин также предлагает множество видов адаптеров для Minipro TL866 для выполнения многофункциональных: TSOP/32/40/48,TSOP/32/40/48 (с черным монастырским адаптером),TSOP40A,TSOP48 toSOP44,SOP56,TSOP32,TSOP40B,SOP44,SOP8 и SOP28.

USB-программатор XGecu TL866II Plus с поддержкой 15000 + IC SPI Flash NAND EEPROM 8051 MCU PIC AVR GAL

Программатор Tl866II PLUS-это улучшение программатора TL866CS/A, разница в значительно более высокой скорости программирования (до 2x) высокопроизводительных воспоминаний. Поддерживает режим мультипрограммирования (до четырех). Хорошо спроектированный дешевый Профессиональный программатор, производство высокоплотной технологии SMD, единый пользовательский интерфейс, простой в использовании, полностью функциональный, надежная программа, работающая от прикладного программного обеспечения, ультрамаленький код-работает быстрее, поддерживает двуязычный (английский и китайский)

Выдающиеся преимущества программатора TL866II

1. Поддержка одновременного сжигания с 4 программаторами на каждом компьютере
2. Минимальный объем и низкое энергопотребление и не чувствуют никакого тепла в процессе.
3. Для всех микросхем не требуется внешний источник питания, низкое энергопотребление для обеспечения достаточной мощности USB-порта.
4. Лучшая внутренняя 40-контактная Защита от перенапряжения, сильнейшая 4-уровневая защита от перегрузки по току VCC/VPP. Короткое замыкание не сбрасывает ПК.
5. Широкий спектр микросхем 15000 + поддержка, поддержка серийных и параллельных серий вспышка большой емкости 40/44/48PIN
6. Уникальный последовательный интерфейс ICSP. Поддержка серийной загрузки и высокоскоростное параллельное высоковольтное программирование. Примечание: TL866CS не поддерживает ICSP
7. Тестирование интегральной схемы серии CMOS4000 74/54. Может находиться в ошибке цепи ворот.
8. Чип Авто серийный номер является наиболее полным и практичным.
9. Оригинальная микросхема шифруется на микроконтроллере AVR с внутренним байтом калибровки RC. Программное обеспечение Decrypt нельзя запускать напрямую на другом чипе такого же типа.

Поддержка широкого спектра микросхем

Более 15000 устройств от сотен производителей по версии SW 7,05 (1-е марта 2018 г.).

Вспышка NAND: Samsung K9xxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Micron MT29Fxxx, NANDxxx, Spansion S34xxx, NAND Toshiba TH58NVGxxx.

Серийная вспышка NAND: микрон MT29Fxxx.

Последовательная вспышка: Стандартный SPI, высокопроизводительный Двойной I/O SPI и Quad I/O SPI (25Bxxx, 25Dxxx, 25Fxxx, 25Lxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Vxxx, 25Uxxx, 25Vxxx, 25Xxxx, 26Vxxx, 45PExx, MX26Lxxx ).DataFlash (AT45Dxxx, AT26Dxxx)

Параллельная вспышка NOR: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx серии, Samsung'sK8Pxxxx, K8Dxxxx серии,...

EPROM: NMOS/CMOS, серия 27xxx и 27Cxxx

EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27 серий EExxx,

Серия E(E)PROM: 24XXX,25XXX серия,

Микроконтроллеры серии MCS51: 89Cxxx, 89Sxxx, 89EXXX,89VXX

Микроконтроллеры Atmel AVR 8 бит/16 бит: AT90Sxxxx, ATtiny, ATmega серии

Микроконтроллеры микрочип PICmicro: PIC10xxx, PIC12xxx, PIC17Cxxx, PIC18xxx, PIC24xxx серии

Программируемое логическое устройство GAL и тест SRAM

I.C. Тестер: Тип TTL: 54,74 S/LS/ALS/H/HC/HCT серии; Тип CMOS: 4000, серия 4500;
Статическая Оперативная память: 6116 ..

Высокоскоростное Программирование

Этот программатор имеет встроенный MCU с высокопроизводительным и вместительным USB-интерфейсом со скоростью передачи данных 12 Мбит/с (для каждого чипа) продуманный алгоритм программирования и Высокоскоростная связь по USB. Это может быть один из самых быстрых программистов интегрированной разработки, скорость была удовлетворена потребностям малого количества эффективной продукции.

Уникальное сверхнизкое энергопотребление

Весь программатор оснащен ЧИПАМИ сверхнизкого энергопотребления и он оснащен электричеством через USB-интерфейс. Это первый комплексный программист, запрограммировавший все чипы без внешнего источника питания. Собственное энергопотребление меньше 20 мА (это 7 мА, когда программатор не программирует, светодиодный индикатор питания использует наибольшее количество электроэнергии, 5 мА каждый) И коэффициент потери мощности программирования составляет менее 20%, чтобы программист мог подавать высокий Электрический ток программирования VCC VPP. Программируемый чип может быть снабжен достаточной мощностью программирования (наибольшая выходная мощность программирования составляет 2 Ватта, что невозможно для чипа использовать 2 ватта мощности программирования). И вы почти не чувствуете тепла программатора после такой долгой непрерывной работы.

Легкая портативная производительность

Это один из самых маленьких продуктов в мире и размеры 10 см * 6 см * 2,5 см (он такой же маленький, как водительское удостоверение). Кроме того, вам не нужно носить с внешним источником питания из-за сверхнизкой мощности, что делает его более портативным.

Программируемый источник питания для программирования

Программируемые напряжения VPP и VCC контролируются самостоятельно: программируемый VCC составляет от 1,8 в до 6,5 в; VPP-от 1,8 в до 18 В. Колебания электропитания незначительны из-за многоступенчатого LC-фильтра.

Лучшая защита от перенапряжения, перегрузки по току

VCC, VPP блок питания программатора оснащен независимой защитой от перегрузки по току класса 3 и защитой от автоматического отключения питания. Каждый контакт 40-контактного программируемого гнезда имеет защиту от перенапряжения VPP. Он может эффективно предотвратить попадание чипа в неправильное место или короткое замыкание по другой причине. В этом чехле для программирования он также может предотвратить возвращение VPP высокого напряжения на внутреннюю часть программиста и повреждение устройства. Действительно убедитесь, что программатор не повредится, когда есть самое худшее-чехол от короткого замыкания. В то же время запрограммированный чип может быть эффективно защищен.
Этот программатор отключит Программируемые источники питания VPP и VCC в пределах 100 США и отправит сообщение приложению при возникновении короткого замыкания. Программатор и ПК не будут сброшены при коротком замыкании из-за многоуровневой защиты от перегрузки по току.

40-контактный универсальный штырь

Это самый универсальный штифт среди 40-контактных квазиуниверсальных штифтов. Вам не нужно перемещать или разворачивать микросхему при программировании, просто одновременно ставьте микросхему вперед, а направление ручки программатора-место PIN1. Его дизайн соответствует распространенной привычке пользователя.

Функция обновления

Этот программатор оснащен функцией обновления встроенной аппаратной прошивки, которая может гарантировать своевременное обновление вспышки и программного обеспечения программиста. Вы можете завершить обновление, скачав программу обновления через сайт производителя.

Вторая функция разработки серийного номера микросхемы

Этот программатор имеет множество функций автоматической нумерации, которые часто используются. С помощью Пользовательского алгоритма можно получить любой серийный номер с помощью библиотек динамических ссылок. В массовом производстве функция позволяет каждому чипу создавать только одну идентификационную информацию, которая может быть зашифрована пользовательским алгоритмом. Таким образом, вы можете эффективно защитить свои права как клиента.

Уникальный универсальный интерфейс серийного программирования ICSP

Этот программатор TL866ll Plus может запрограммировать через 40-контактный универсальный разъем и снабжен портом серийного программирования ICSP. Для некоторых встроенных последовательных программируемых микросхем можно запрограммировать MCU, выбрав порт ICSP. Вы можете получить понятную схему инструкций в программном обеспечении для проводки порта ICSP. То есть вы можете напрямую программировать и обновлять припаянный на плате чип.
Примечание: теперь ICSP может Встроенная серийная программа ATMEL89S51, ATMEL89S52, AT45DBxxx, целая серия AVR ATMEGAxxx, микрочип PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx, А также полный серийный SYNCMOS SM59Dxx SM59Rxx. Разнообразие микроконтроллеров, которые могут поддерживаться внутриканальным программированием, будет постоянно увеличиваться в будущем. Шесть проводов ICSP этого программиста, кроме провода заземления, другие провода led полнофункциональные I2C, SPI и UART serial main wire, подходят для всех видов серийной связи. Кроме того, каждый провод может подавать высоковольтные VCC, VPP или GND.

Функциональные тесты IC серии 54/74F/LS/HC CMOS4000

Это первый программатор разработки для тестирования общей логической интегральной схемы, и в этом тесте можно обнаружить ошибки схемы логических ворот, а также проверить любые возможные входные комбинации интегральной схемы.

Функция самотестирования программиста

Этот программатор может проверить себя на каждом контакте VPP, VCC, GND и I/O информации, в то же время он может запустить внутреннюю проверку короткого замыкания на VPP, VCC ток.

Микроконтроллер AVR one-to-one мягкое шифрование

Микроконтроллер AVR имеет калибровку RC (калибровать байты). Только одна из десятков микросхем может иметь одинаковое значение байта, и ее нельзя изменить. Программное обеспечение микроконтроллера может считывать это значение и определять, используется ли код другими чипами. С помощью Пользовательского алгоритма шифрования он может остановить прямое использование тех, кто расшифровывает чипы с скрытыми мотивами. Алгоритм шифрования настолько сложный, что его нелегко расшифровать. Но, по поводу "шифрования", есть проблема для разработчиков-каждый чип отличается-невозможно вручную вычислить один за другим и соответственно составить исходный код, Если алгоритм сложный. Этот программатор может автоматически считывать в байты RC перед программированием. Разработчик может получить байтовое значение чипа в динамической функции dllе, а затем автоматически рассчитывать Зашифрованные данные в соответствии с запросом и вкладывать их в память, эффективно завершая массовое производство. (Подробный зашифрованный экземпляр ATMEGA8 в пакете установки доступен для справки)

Унифицированный и удобный пользовательский интерфейс

Пользовательский интерфейс хорошо проработан и полностью соответствует привычке работы серии Windows. Встроенный двоичный редактор сравним с чистым профессиональным программным обеспечением для редактирования. Вы можете напрямую читать, писать и изменять такие файлы, как формат BIN, шестигранный формат, формат JED и так далее. Кроме того, он имеет полный и практичный проектный режим, который делает серийное производство более удобным и безопасным.
