Генераторы сигналов FeelElec SGP3010 Wave Digital Function частота 0 10 МГц|Генераторы сигнала| |

Частота

SGP3002

(2 МГц)

SGP3005

(5 МГц)

SGP3010

(10 МГц)

SGP3015

(15 МГц)

Синуса

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 10 МГц

0 ~ 15 МГц

Квадратной формы

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 5 МГц

0 ~ 5 МГц

Пандус/Треугольники

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 5 МГц

0 ~ 5 МГц

Пульс

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 5 МГц

0 ~ 5 МГц

TTL

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 5 МГц

0 ~ 5 МГц

Прочие ожерелья и подвески

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 5 МГц

0 ~ 5 МГц

Разрешение

10 МГц (0,01 Гц)

Точность

± 5 × 10^-6

Стабильность

± 1 × 10^-6/3 часа

Импеданс

50Ω ± 10% (Типичный)

Характеристик формы волны

Осциллограмм

Синус, квадрат, треугольник, пилообразный, пульс, 4 квадратных импульса, 8 квадратных импульсов

Сигналов Длина

2048 точек

Отбор проб скорость

200MSa/s

Вертикальный Разрешение

12 бит

Синуса

Гармоническое подавление

≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратной формы

Время нарастания/спада

≤ 20ns

Выброс

≤ 7.5%

Рабочий цикл

1% ~ 99%

Зуба

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда

10mVpp ~ 20Vpp

Амплитуда Разрешение

1 мВ (аттенюат 20 дБ)

Амплитуда стабильности

± 0.5%/5 часов

Амплитудно-это действительно плоский экран

± 5%(<10 МГц);± 10%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все клеммы могут работать более 60 секунд, когда нагрузка коротка.

Dc офсетная печать

Офсетная печать диапазон

± 10V

Офсетная печать Разрешение

0,01 V (0,001 V затухает)

TTL выход

Электрический уровень амплитуды

> 5Vpp

Разветвителя

> 20 TTL нагрузки

Время нарастания/спада

≤ 20ns

КМОП-матрица выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время нарастания/спада

≤ 20ns

Измерение наружных размеров

Частотомер

Диапазон

1 Гц ~ 60 МГц

Чувствительность

Время ворот 1S

Счетчик

Диапазон

0-4294967295

Соединительная муфта

Переменного тока

Режим работы

Руководство по эксплуатации

Напряжение Вход диапазон

0.7Vpp ~ 20Vpp

Развертки

Развертки Тип

Линейный, логарифм

Развертки объекты

Частота

Время развертки

1S ~ 999S/шаг

Диапазон развертки

Пусковое положение и положение отделки могут быть установлены произвольно.

Общие характеристики

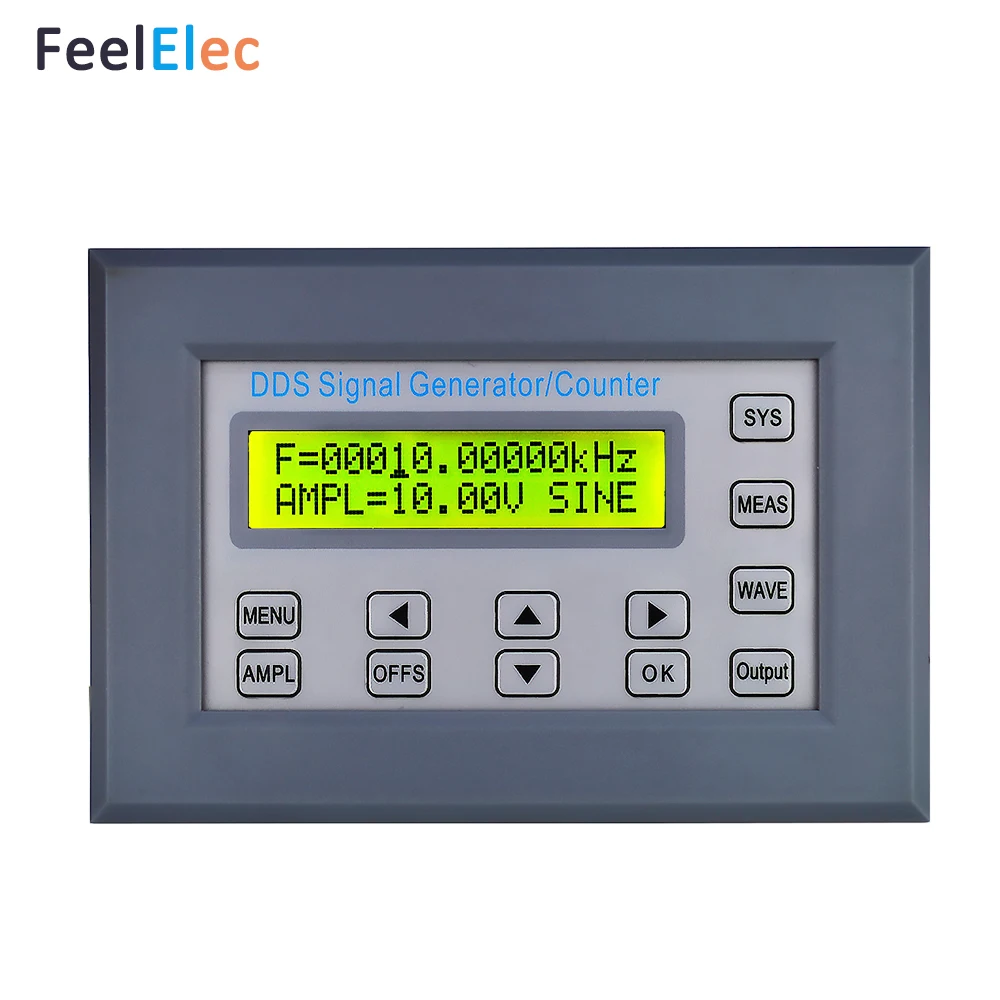

Дисплей

Режим

LCD1602

Сохранить и нагрузки

Количество

30

Позиция

ADDR 01 до ADDR 30

Интерфейс

Тип

USB к последовательному интерфейсу.

Общении Скорость

9600bps

Протокол

Режим командной строки, протокол полностью открыт.

Мощность

Напряжение

Диапазон

DC12V

Зуммер

Можно включить/выключить, установив.

Управление

Кнопка управления

Защита окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Измерение

130 мм (длина) X90 мм (ширина) x36 мм (высота)

Вес

Основная машина (150 г), аксессуары (150 г)
