Промышленная релейный модуль задержки пуска ПЛК с программной линией |

Промышленная релейный модуль задержки пуска ПЛК с программной линией |

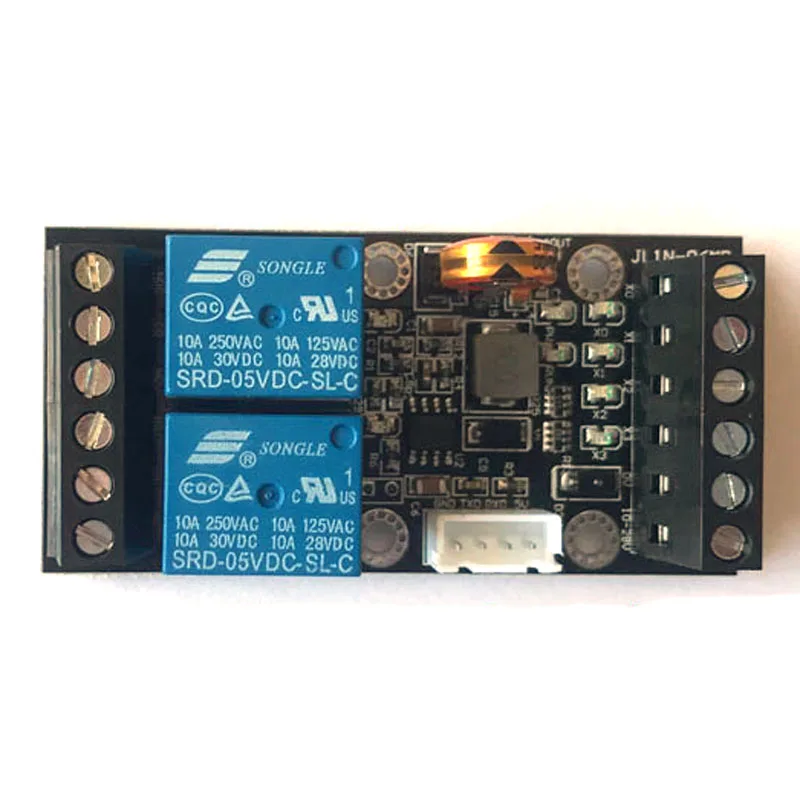

Параметры: Модель FX1N-06MR Название продукта: промышленная контрольная панель Тип выхода: релейный выход Входные точки: 4 точки Выходная точка: 2 точки Напряжение питания: 4VDC Выходной ток: 24 В постоянного тока, 220 В переменного тока Аналоговый вход: 1AD Аналоговый выход: 1DA Объем памяти: 2000 шаговый двигатель с поддержкой Подключение текстового экрана: Поддержка Подключение сенсорного экрана: Поддержка Программное обеспечение для программирования: GxDeveloper GX Works2   Режим программирования: RX Программирование программного обеспечения GX разработчик или GX Work2 Программирование лестницы.

Mitsubishi GX-Developer8.52 Китайское программное обеспечение для программирования адрес загрузки: pan.baidu.com/s/1nty5XXn

Адрес загрузки данных ПЛК: pan.baidu.com/s/1eRNhn3O

* Вход Высокоскоростной импульсный C235, C251C совместим с Mitsubishi FX1N.

* Y0 Y1 может отправлять до 10K импульсов, и функция совместима с Mitsubishi FX1N.

* Входная точка-это выходное реле типа 1С SRD, номинальный ток-5 В, широкое напряжение питания 10-28DC, может непосредственно управлять электромагнитным клапаном постоянного тока, электромагнитным клапаном переменного тока, соленоидным клапаном переменного тока, контактором переменного тока, двигатель переменного тока и так далее.

Меры предосторожности для использования:

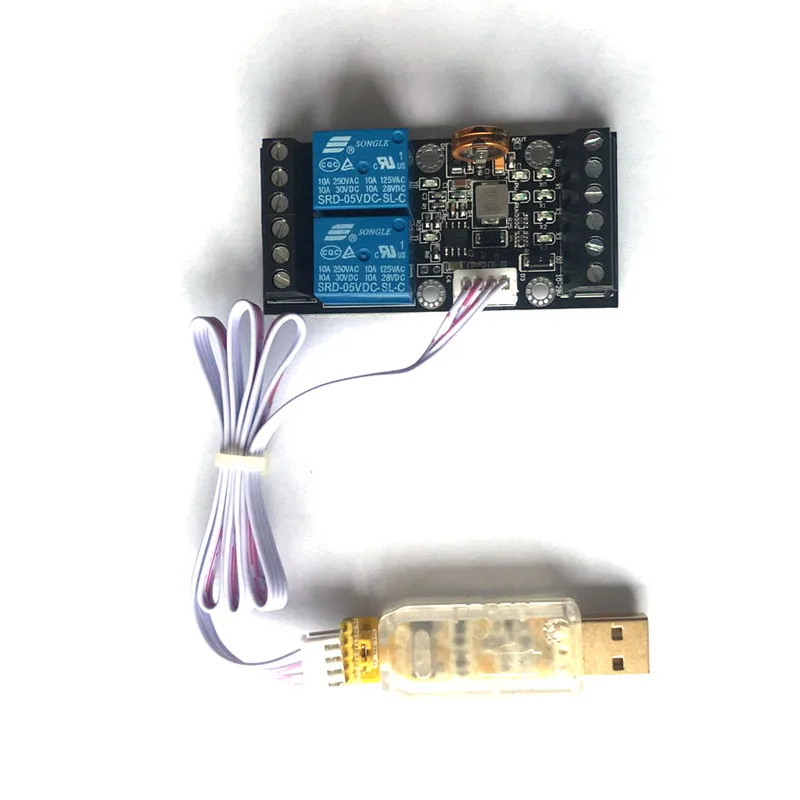

1. Когда компьютер использует программное обеспечение для программирования Mitsubishi GX Deveioper, он должен быть подключен к этому порту программирования с помощью USB-TTL платы преобразования уровня.

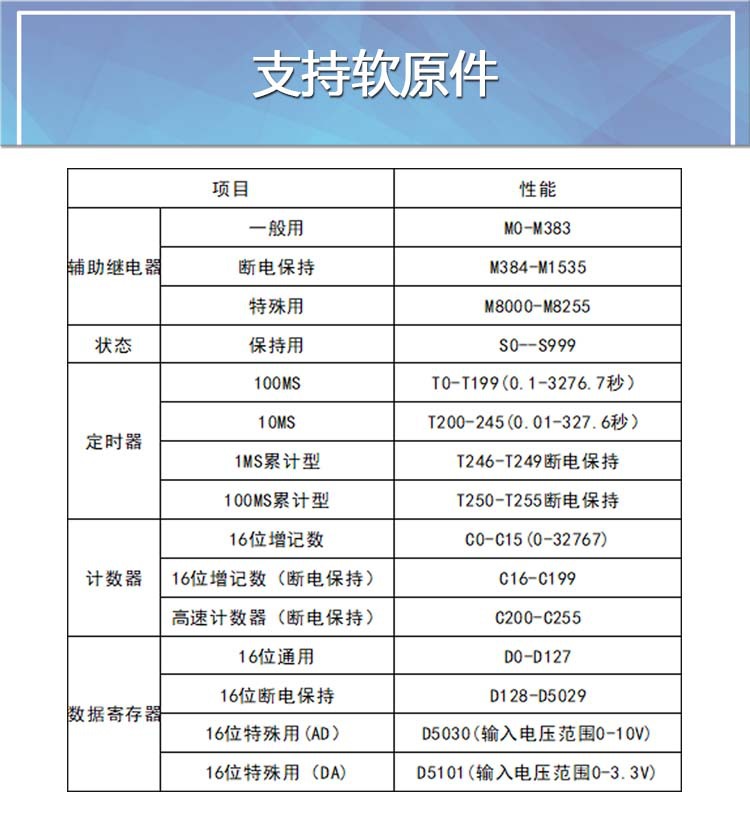

2. Плата имеет одно AD встроенное, соответствующее внутреннему регистратору данных D5030; Одно DA, соответствующее внутреннему регистратору данных D5101, когда нужны два канала AD, да может быть изменен на AD. Когда D5080 1, DA изменяется в это время. ДЛЯ AD, AD сигнал является входом от DOU-T pin-сигнала. Входной диапазон 0-3,3 В. Чтобы переключиться на 0-10 В, добавьте 2 резистора (10K 5,1 K), чтобы разделить напряжение.Добавление инструкции MOV K1 D5080 в программу преобразует DA в AD и AD data register в D5032.

3. Когда ПЛК подключен к сенсорному экрану или тексту, для подключения требуется внешний модуль 232-TTL.

Сяо Ян: некоторые клиенты сообщают, что процесс загрузки медленнее. Длина программы загрузки по умолчанию составляет 8000. На самом деле, большинство клиентов пишут программы, которые не превышают 2000 шагов. Таким образом, вы можете установить скорость загрузки в GX или работает программное обеспечение. Увеличить увеличение.Метод установки: после того, как + знак в списке данных программы данных ПЛК параметр появится. Дважды щелкните параметр PLC для отображения интерфейса настройки. В интерфейсе настройки параметров емкость памяти может быть установлена от 2000 до 2000.

Данный продукт в настоящее время поддерживает командный набор

Основные инструкции по последовательности: LD, LDI, OUT, AND, ANI, OR, ORI, LDP, LDF, ANDP, ANDF, ORP, ORF, ORB, ANB, MPS, MRD, MPP, MC, MCR, INV, PLS, PLF , SET, RST, OUT, RST, NOP, Конец, вызов, CJ, FEND, SRET, STL, RT

Инструкции по обработке данных: ZRST, DECO, ENCO, ADD, SUB, MUL, DIV

Высокоскоростные инструкции по обработке: SPD, PLSY, PWM, PLSR, HSCS, HSCR

Команда позиционирования; PLSV, DRVI, DRVA

Удобные инструкции: ALT, INCD

Контактная инструкция сравнения: LD =, LD>, LD<, LD<>, LD ≤, LD ≥ и =, и> и <. И <>, и ≤, и ≥, или =, или>, или <. Или <>, OR≤, OR≥

Все инструкции Поддержка 32-битных инструкции и триггер инструкции
