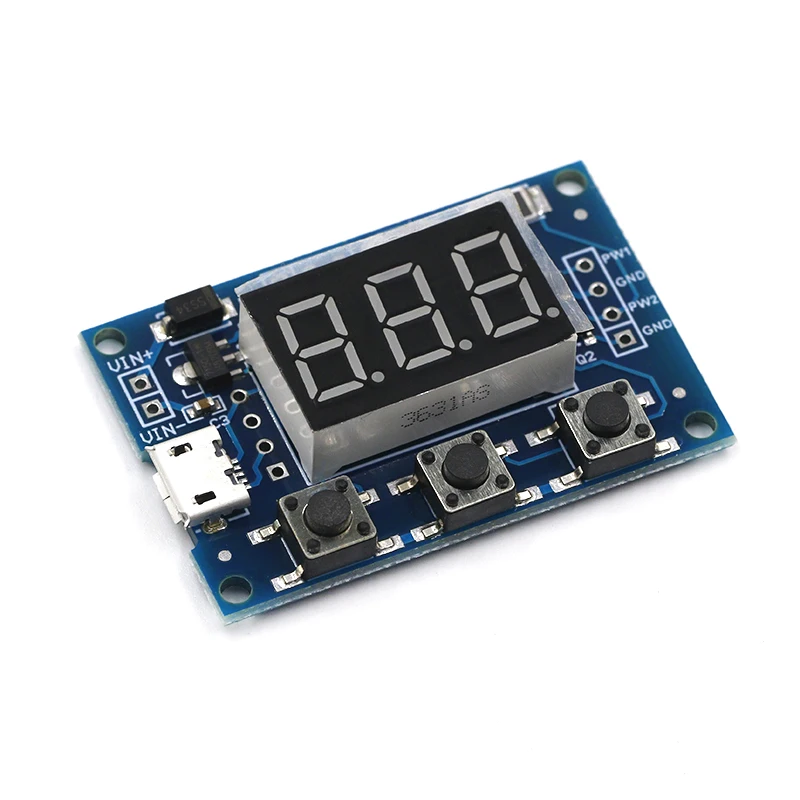

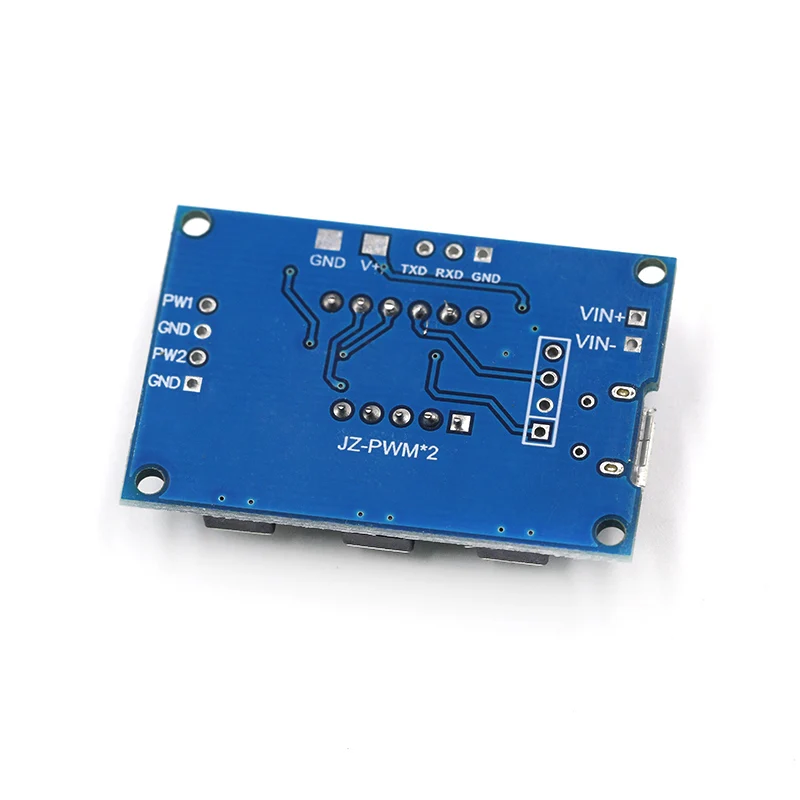

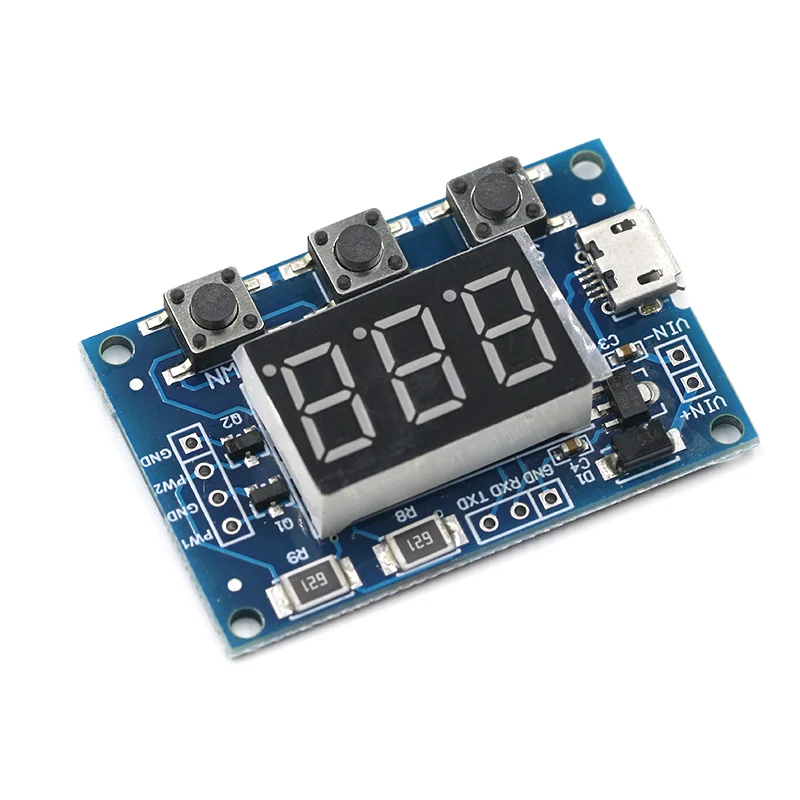

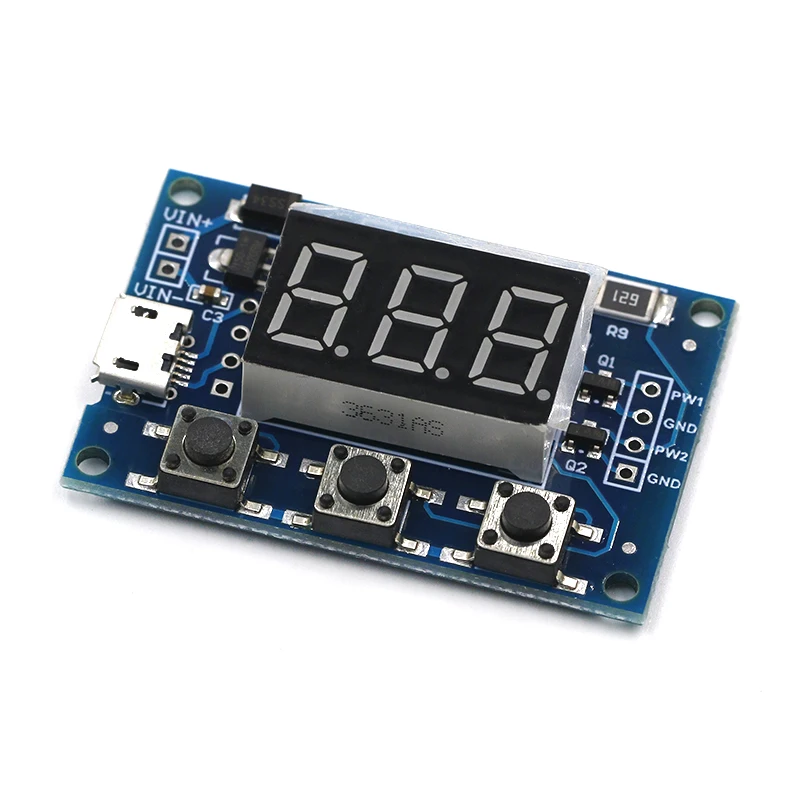

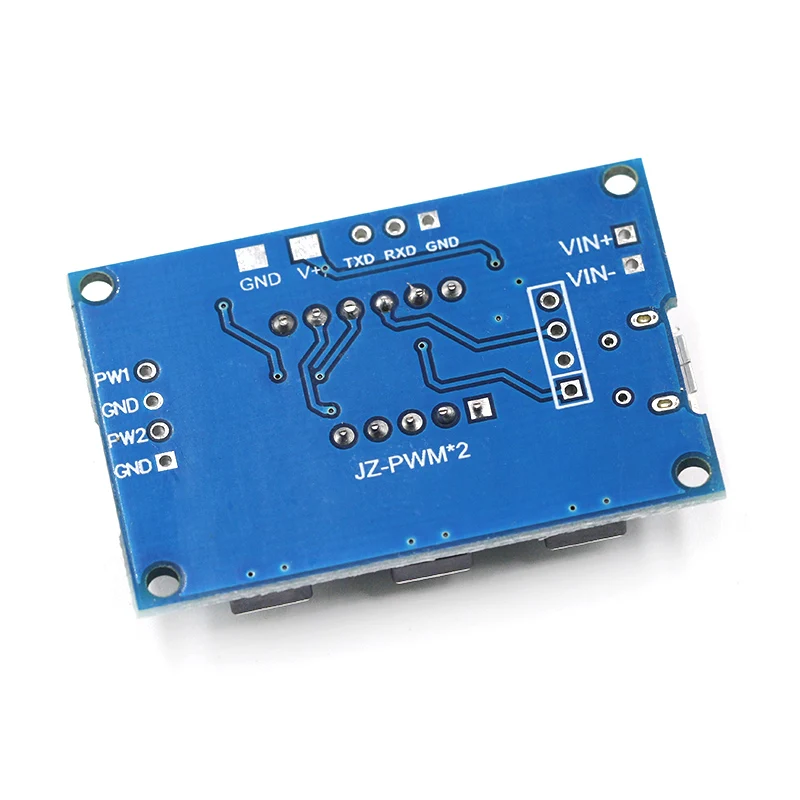

DC 5-30 в Micro USB 5 В мощность независимый генератор pwm 2 канала двойной способ цифровой

---

Модуль основные характеристики:

  1. Два отдельных ШИМ выхода, вы можете установить частоту, рабочий цикл;   2. Широкий диапазон частот, высокая точность;   3. Последовательная связь может быть   Размеры: 41*28 мм Толщина: 1,6 мм   Во-первых, описание модуля   Два отдельных ШИМ выхода, вы можете установить частоту, рабочий цикл;   Частота делится на три диапазона:   1. ХХХ (без запятой): наименьшая единица 1 Гц, диапазон значений 1 Гц ~ 999 Гц;   2. XX. X (Десятичная точка в десяти): наименьшая единица составляет 0,1 кГц; диапазон значений 0,1 кГц ~ 99,9 кГц   3. X.X.X. (три знака после запятой): наименьшая единица 1 кГц; диапазон значений 1 кГц ~ 150 кГц   Частотный дисплей: 100 показывает выход ШИМ 100 Гц импульса;   54,1 означает, что выход ШИМ имеет импульс 54,1 кГц;   1.2.4. Показывает, что выход ШИМ имеет Пульс 124 кГц   Диапазон рабочего цикла: 0 ~ 100;   Три диапазона частот имеют общий рабочий цикл, все заданные параметры, энергосбережение.   Во-вторых, настройки параметров   Модуль имеет три кнопки: Настройка, вверх, вниз;   1. d1: рабочий цикл PWM2; FR2: частота PWM2; dU2: рабочий цикл PWM2), будет соответствующий параметр перед переключением, нажав кнопку [Set], переключаются четыре значения параметров (FR1: частота PWM1; мигающие подсказки.   2. Нажмите кнопки вверх, вниз, чтобы изменить текущее значение параметра (долгое нажатие, чтобы быстро или быстро вниз).   3. Два ШИМ каждый предустановленный три вида значения частоты, в интерфейсе отображения частоты, нажав кнопку 【SET】 для переключения, три вида частотного рабочего цикла последовательны. (XXX: диапазон 1 Гц ~ 999 Гц; XX. X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X.: диапазон 1 кГц ~ 150 кГц,).   В-третьих, параметры модуля:   1. Рабочее напряжение: 5-30 в Поддержка микро-usb 5,0 в источник питания;   2. Частотный диапазон: 1 Гц ~ 150 кГц;   3. Точность частоты: точность в каждом диапазоне около 2%;   4. Мощность нагрузки сигнала: выходной ток может быть 8-30 мА или около того;   5. Амплитуда выхода: по умолчанию 5 V-pp (может быть изменен внешним источником питания);   6. Температура окружающей среды:-30 ~ + 70 ℃.   В-четвертых, сфера применения:   1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте сигнал квадратной волны для экспериментальной разработки и использования;   2. Используется для генерации квадратного волнового сигнала, приводящего Драйвер шагового двигателя;   3. Генерировать Регулируемый Пульс для использования MCU;   4. Генерация регулируемого импульса, схема управления (скорость затемнения ШИМ и другие приложения).   Пятый, последовательный контроль   Стандарт связи: 9600 бит/с Бит данных: 8 Стоп-бит: 1 Контрольные цифры: нет Регулятор давления газа: Нет   1, установите частоту ШИМ   "S1FXXXT": Установите частоту PWM1 в ХХХ Гц (001 ~ 999)   "S1FXX. XT": Установите частоту PWM1 до XX. X кГц (00,1 ~ 99,9)   "S1F: X.X.X.T": Установите частоту PWM1 в ХХХ кГц (0.0.1. ~ 1.5.0.)   'S1': PWM1   'S2': PWM2   'F': частоты   D: рабочий цикл   "Т"-это знак конца   2, установите PWM рабочий цикл   "S1DXXXT": Установите рабочий цикл PWM1 на XXX; (001 ~ 100)   "S2DXXXT": Установите рабочий цикл PWM2 в XXX; (001 ~ 100)   Комплект успешно возвращается: вниз;   Не удалось вернуть настройку: падение.
