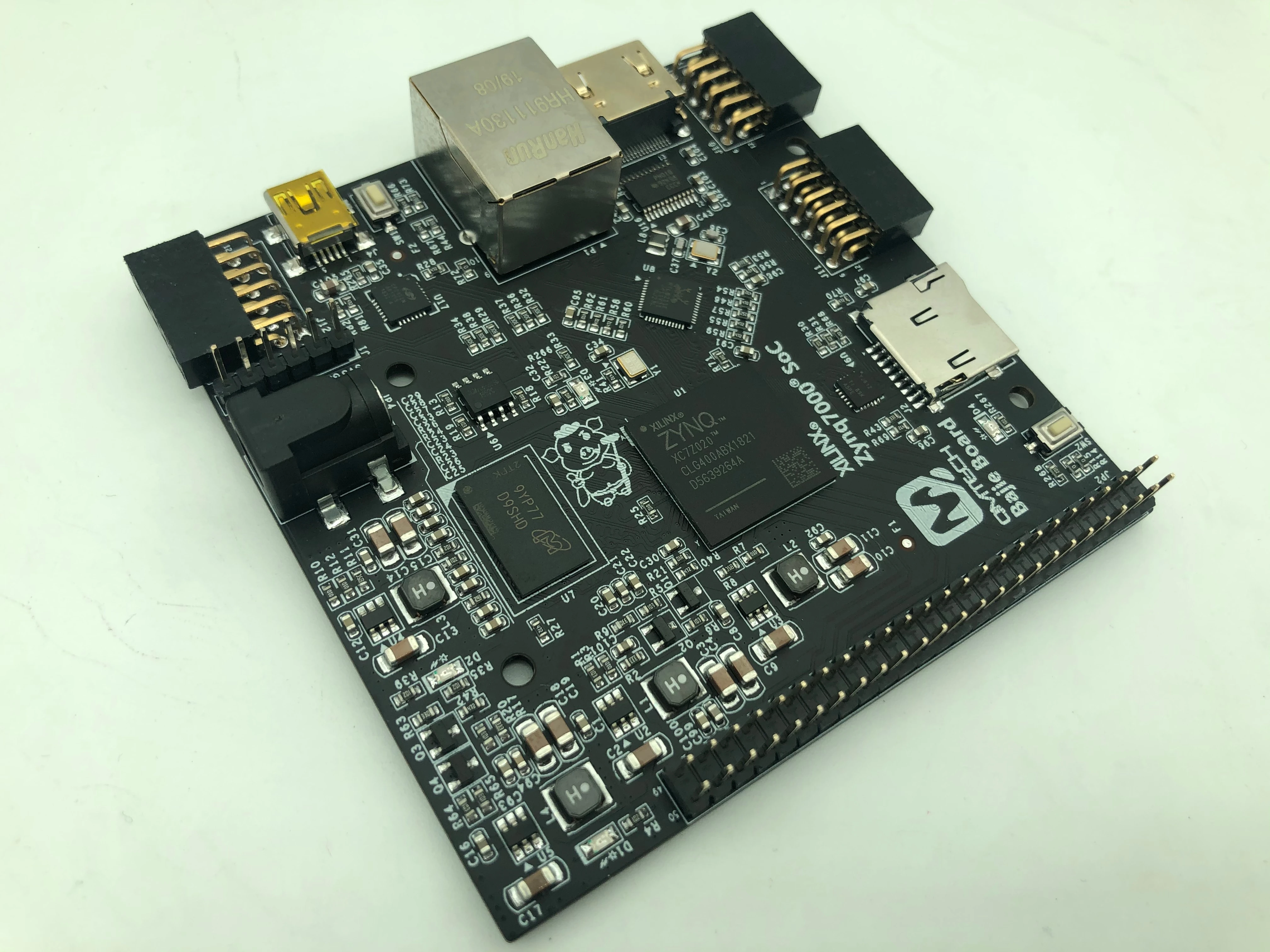

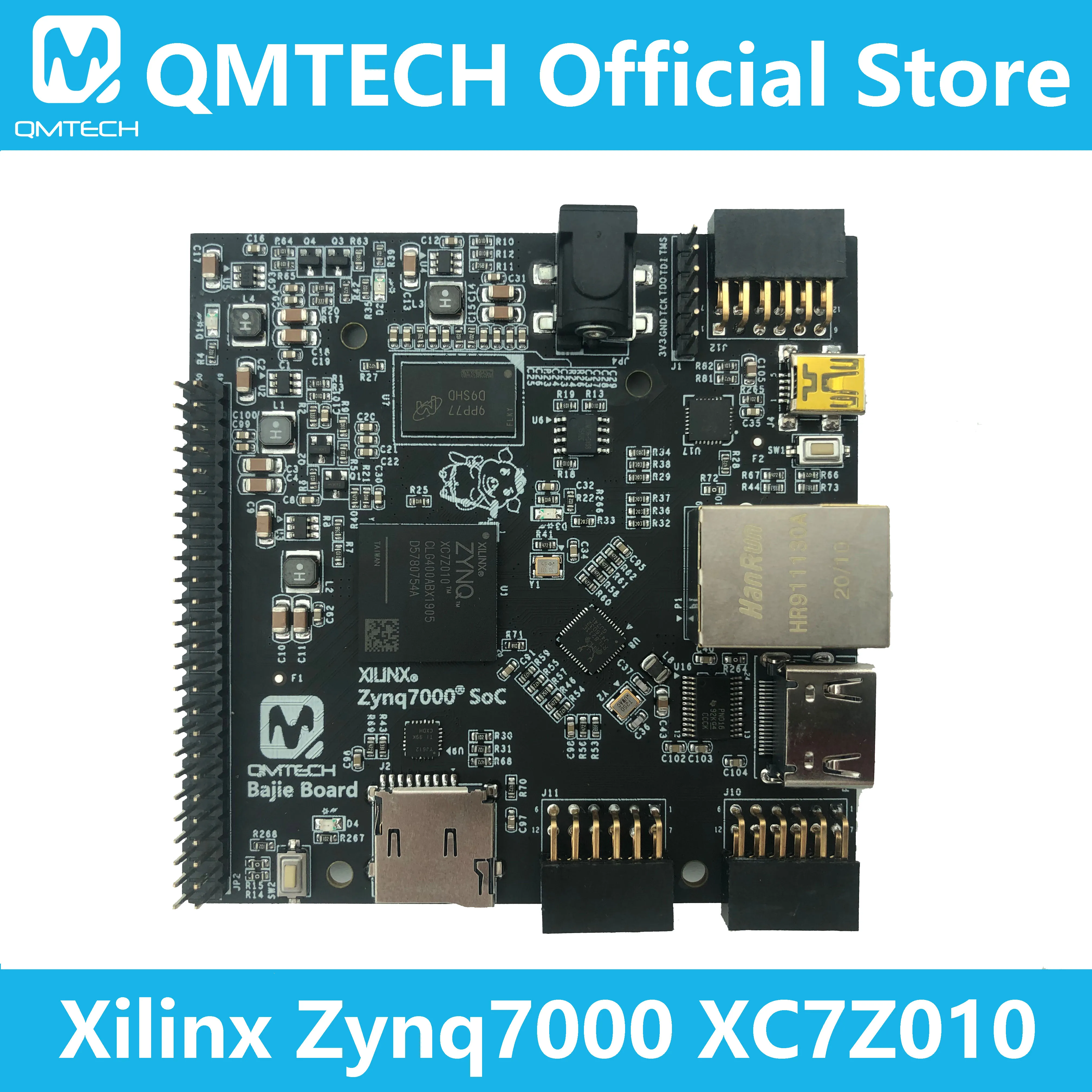

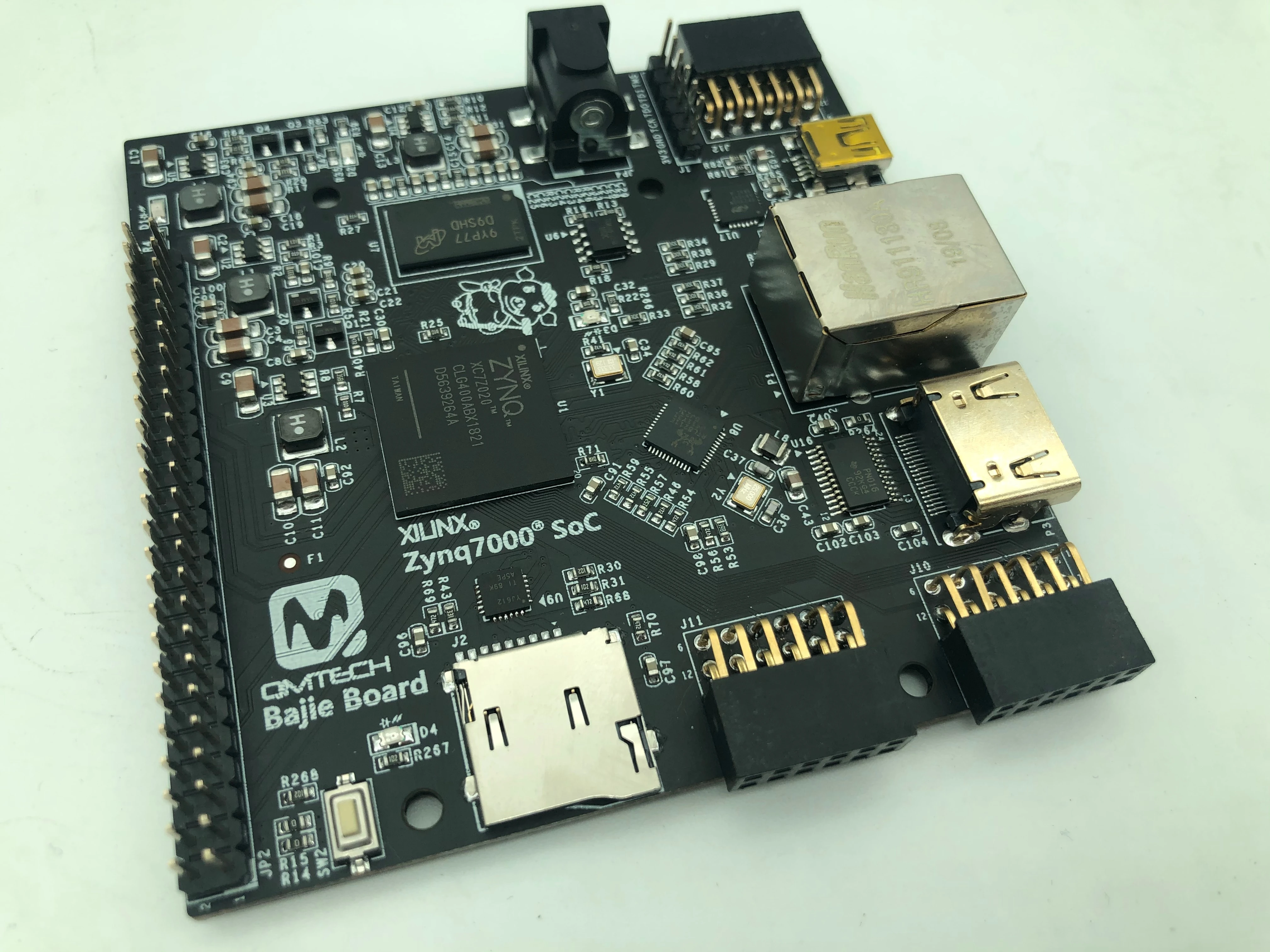

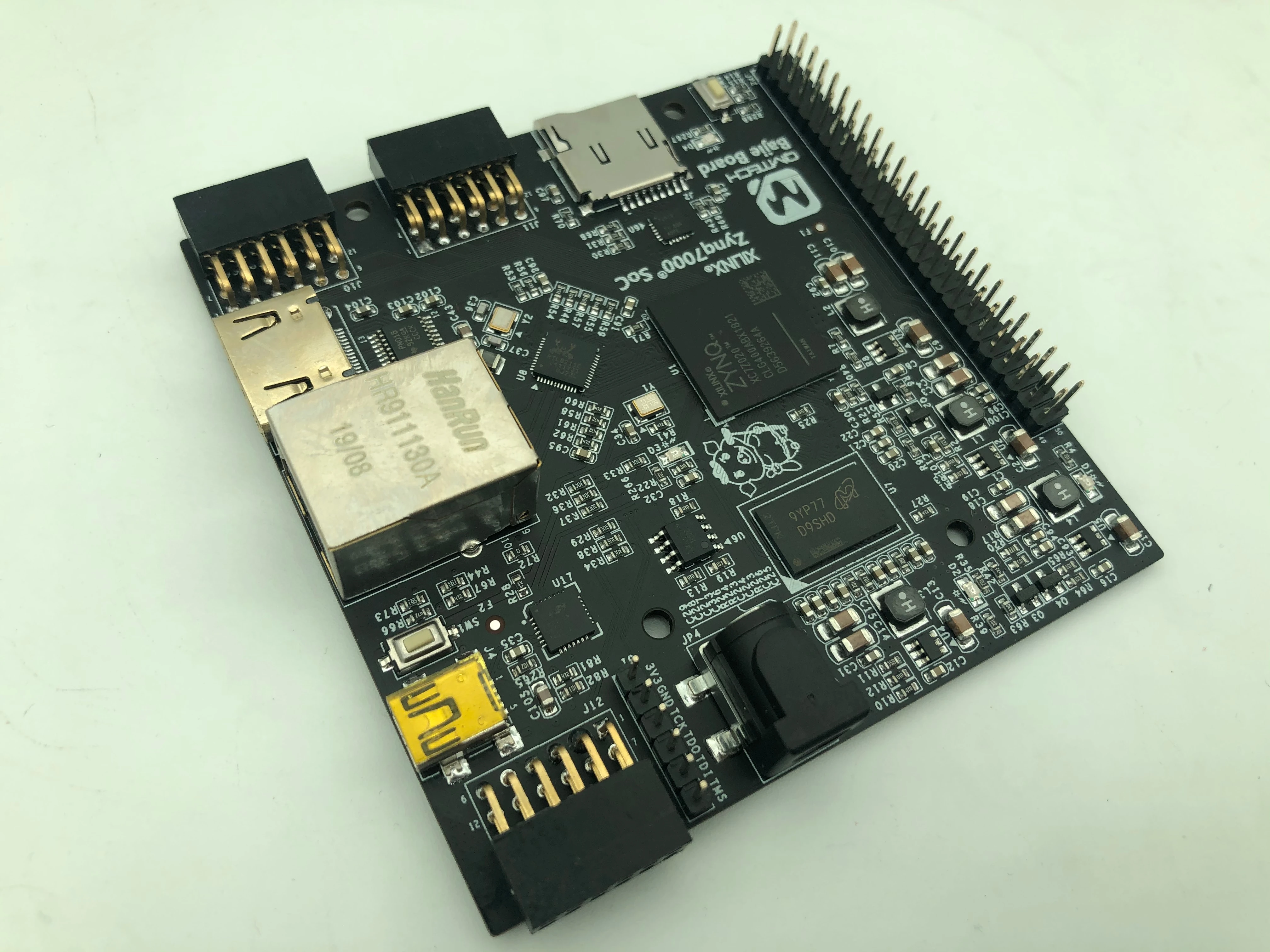

Плата для разработки QMTECH Xilinx Zynq7000 Zynq XC7Z010 SoC FPGA|Аксессуары демонстрационных

Плата для разработки QMTECH Xilinx Zynq7000 Zynq XC7Z010 SoC FPGA|Аксессуары демонстрационных

Спецификация:

• Бортовой SoC: XC7Z010-1CLG400C;

• Бортовой PS боковой внешний кристалл частота: 33,333 МГц;

• XC7Z010-1CLG400C имеет богатый блок Оперативная память ресурс до 2,1 Мб;

• XC7Z010-1CLG400C имеет Логические ячейки 28K;

• Встроенный 512 Мб микрон DDR3, MT41K256M16TW-107:P;

• Встроенный слот micro SD;

• Бортовой источник питания для FPGA с помощью TPS563201 широкий диапазон входного сигнала DC/DC;

• Бортовой один 50p и два Digilent PMOD совместимы, 2,54 мм Шаг заголовки для расширения пользователя IOs. Все IOs точно разработаны с подходящей длиной;

• Встроенный Пользовательский переключатель для PS логического сброса;

• Встроенный интерфейс RGMII ethernet, подключенный к PS side с помощью чипа RealTek RTL8211E-VL;

• Встроенные два пользовательских светодиода, один подключен к PL и другой подключен к PS;

• Встроенный HDMI совместимый интерфейс дисплея с помощью чипа TI TPD12S016;

• Бортовой JTAG интерфейс, используя 6p, 2,54 мм pitch заголовок;

• Размер печатной платы: 8,41 см x 8,41 см;

• По умолчанию источник питания для доски: 2A @ 5V DC, DC заголовок Тип: DC-050, 5,5 мм x 2,1 мм;

Упаковочный лист:

• Схема, руководство пользователя, программа тестирования предоставляется через Github. Пожалуйста, найдите ключевое слово ZYNQ_BAJIE_BOARD в Github.

• Схема, руководство пользователя, тестовая программа может быть загружена сHttp://www.chinaqmtech.com/xilinx_zynq_soc.

• Один QMTECH XC7Z010 Bajie доска.

• Одна карта micro SD на 16 Гб.

• Один мини-USB кабель.

• Один тип США или источник питания постоянного тока европейского типа.
