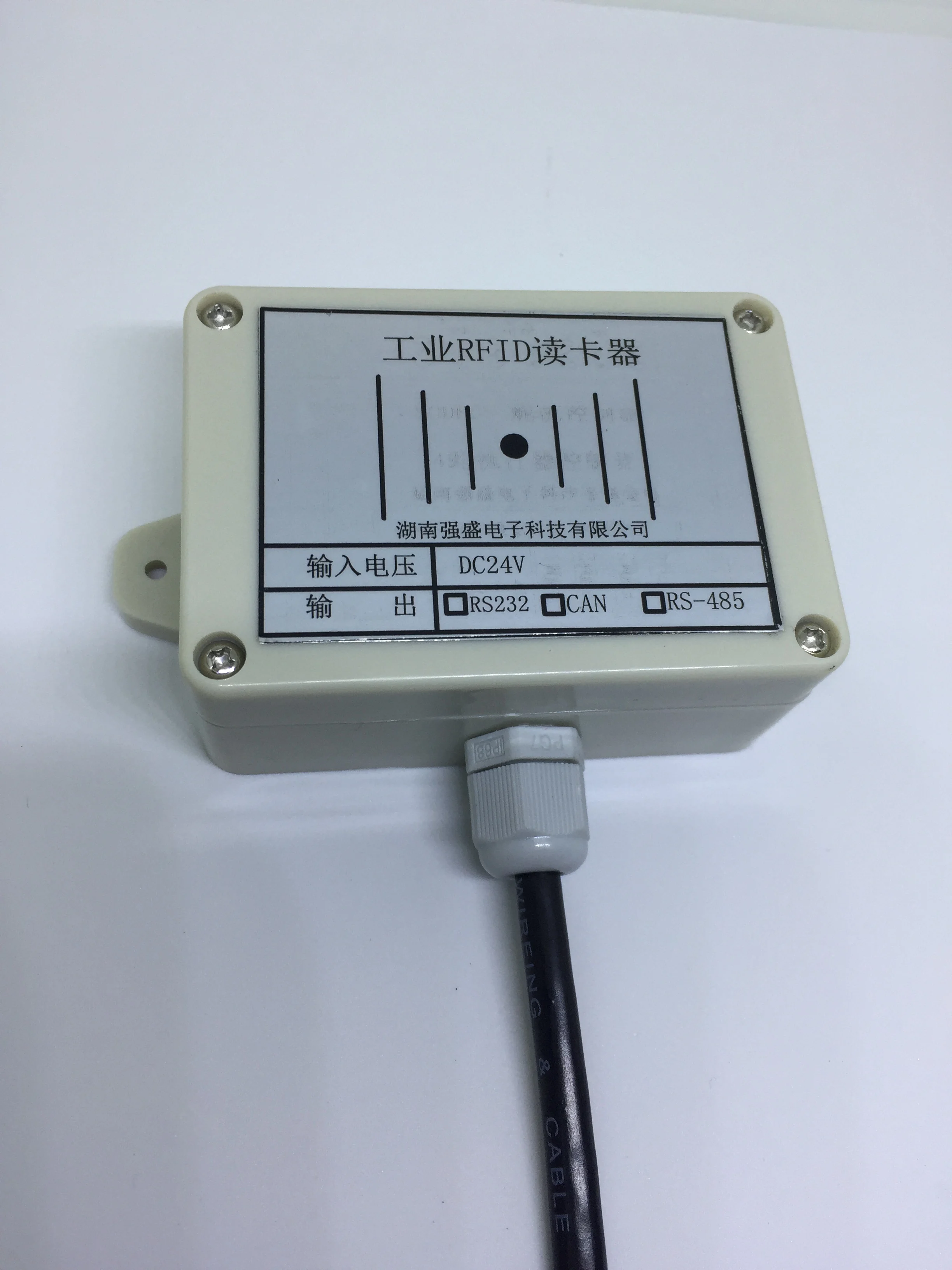

AGV тележка с радиочастотной идентификацией RS232/RS485 поддержка MODBUS встроенный

Modname = ckeditor Этот модуль читает и записывает один, обратите внимание на нечитаемые модули, без заказов Устройство для чтения карт, простое в использовании. Степень защиты IP65, может использоваться на открытом воздухе под солнцем и дождем, усиленная антенна, до 10 см, стабильная карта!

Не только вы можете прочитать номер карты, вы также можете писать данные по секторам, non-125KHZ низкочастотный кард-ридер! 10 читаемых и записываемых секций для криптографической защиты

Заводские параметры по умолчанию:

LИнтерфейс связи:RS485.

LФормат связи:1.Исходное положение,8Бит данных, без проверки,1.Стоп бит.

LСкорость передачи данных:9600(Может быть изменен по).

LАдрес:1.(Может быть изменен по).

LРежим связи:Хост мониторинга и устройство используют один к одному (или один к многим) метод запроса Master slave.

LПротокол данных:MODBUS-RTU

Команда MODBUSProtocol, explicate, пример

Будьте внимательны: если не указано иное, данные во всех следующих командах16Бинарная система, рабочий адрес по умолчанию01.

Таблица адресов регистрации:

Таблица адресов регистрации:

Будьте внимательны:По умолчанию пароль0, Все секторы не зашифрованы, для шифрования и защиты данных на карте, пожалуйста, сначала Установите модифицированный регистр управления паролем1,Изменить30HПароль, каждый раз, когда вы изменяете данные по секторам в будущем, вам нужно31HСектор может быть изменен только после ввода пароля настройки, в противном случае данные по секторам не могут быть изменены.

Будьте осторожны: Не подключайте напряжение источника питания к клеммам, кроме других мудрых источников питания, модуль будет гореть.

Чтение кода данных:

Считывание номера карты:

Отправка:01 03 00 14 00 04 04 0D

Возврат:01 03 0800 00 00 00 00 00 00 00 0095 D7

Прочтите данные по секторам на карте1.:

Отправка:01 03 00 00 00 01 84 0A

Возврат:01 03 0200 00В8 44

Запись данных: (обратите внимание, что эта функция должна установить режим управления считыванием/записью 1)

Отправка:01 03 00 1E 00 FF 65 8C (Направление в отрасли1.Пишите в00 FF)

Возврат:01 03 02 00 FF F8 04Данные возврата

Набор номера станции (код функции:16H)

Например, начальный номер станции01, Установите номер станции02

Отправка хоста:01 16 00 0000 02C9 C8(00 02Указывает номер заданной станции)

Невольное возвращение:02 16 00 00 00 FF 08 7A (Указывает, что установка завершена, номер станции немедленно начинает действовать)

Например, начальный номер станции01, Установите номер станции03

Отправка хоста:01 16 00 0000 0308 08 08(00 03Указывает номер заданной станции)

Невольное возвращение:03 16 00 00 00 FF 09 AB (Указывает, что установка завершена, номер станции немедленно начинает действовать)

Например, начальный номер станции03, Установите номер станции04

Отправка хоста:03 16 00 0000 0448 28(00 04Указывает номер заданной станции)

Невольное возвращение:04 16 00 00 00 FF 08 1C (Указывает, что установка завершена, номер станции немедленно начинает действовать)

Инструкции по проводке: красный: 24 В +Синий:GNDЗеленый:RXD(485A)Желтый: TXD(485B)

Чтение настроек программного обеспечения записи

Номер карты

Открытый последовательный порт,Нажмите, чтобы прочитать номер карты,Для отображения номера карты

Данные по отрасли записи

1:Установите модуль в режим чтения и записи(Должен быть режим записи для записи данных)

2:Например, написание1 #Для данных по секторам просто введите соответствующие данные и нажмите1 #Кнопка «написать сектор» для записи данных(Запись данных как10Шестигранный формат)

Чтение данных по секторам

1:Установите модуль в режим только для чтения(Необходимо читать-только для того, чтобы не писатьModbusРегистрация данных)

2:Например, чтение1 #Данные по секторам нужно только нажать1 #Прочитайте секторную кнопку, чтобы прочитать данные в карте(Данные для10Шестигранный формат)

Сетевой режим

PLCprogram

Процедура Siemens

Программа MITSUBISHI

Предоставьте верхний исходный код компьютера

1.Технические параметры

◆Рабочая частота:13,56 МГц

◆Радиочастотный чип иMCU:MFRC500

◆Соглашение о поддержке:ISO14443A

◆Расстояние чтения и записи:5 ~ 10 смСтандартный размер карты может достигать8 смО

◆Зуммер и индикация:1.Управляемый зуммер и2.Цвет управляемыйСветодиодный

◆Интерфейс:Modbus-rtu, AndPLCDirect подключение

◆Источник питания:9-24VDC

◆Отходы питания:1 Вт

◆Рабочая температура:-20 ~ + 70 °C

◆Температура хранения:-40 ~ + 125 °C

◆Размер:128*86*27 (мм)

◆Вес:About150g

◆Удаленное обновление:Поддержка онлайн обновления, удобное обновление программы

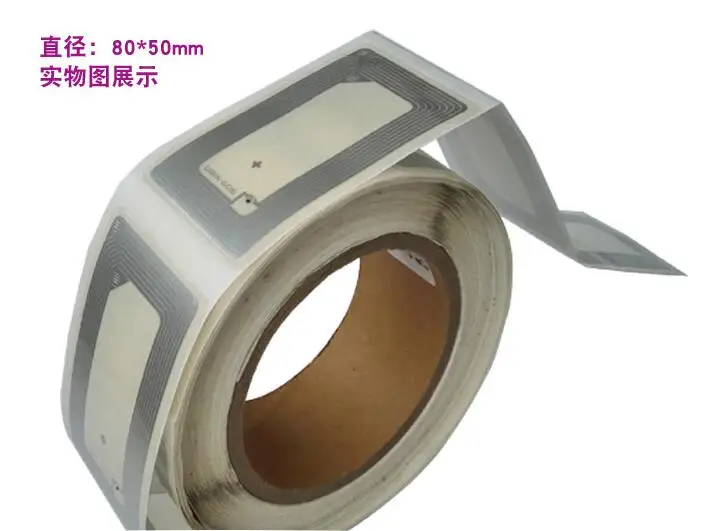

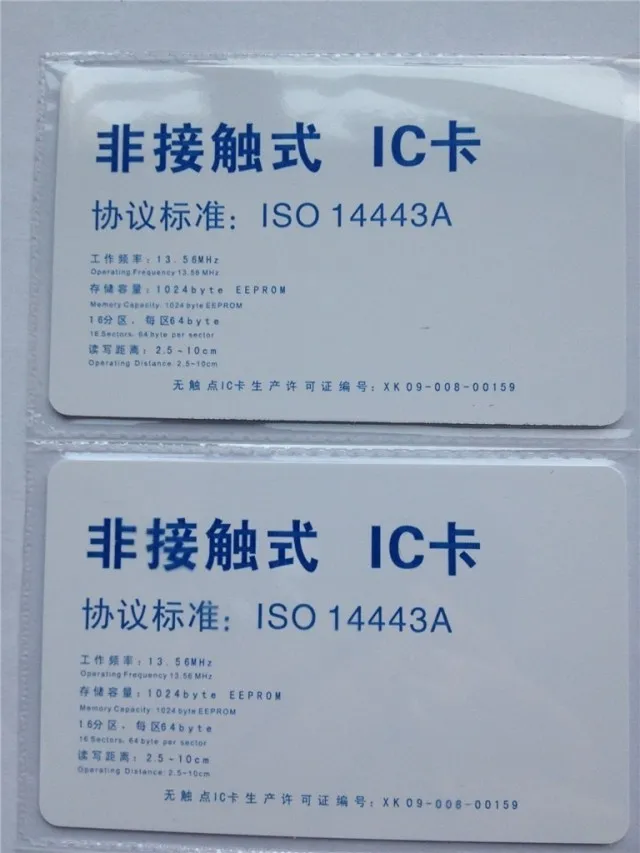

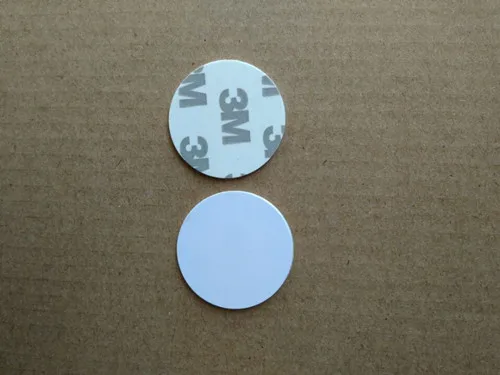

Тип карты поддержки: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire

Размер установки
