Описание

Обзор

1. Блок питания постоянного тока серии SYK является регулируемым, постоянным напряжением, импульсным источником питания постоянного тока. Эта серия питания с высокой точностью, светильник весом, небольшим размером, красивым внешним видом Fang, долгое время при полной нагрузке и так далее.

2, эта серия питания широко используется в электронных производственных линиях, лабораториях, гальванических покрытиях, зарядке батареи, оборудовании для электросвязи, обслуживании, научных исследованиях, производстве, обучении, И другие устройства будут использовать устройство.

Номинальные Условия эксплуатации:

1. Входное напряжение: ac220в ± 10% 50 Гц

2. Температура окружающей среды: -8 ° C-39 ° C

3, относительная влажность: <85%

4. MTBF: 50000H

Условия хранения

1. Температура окружающей среды: -20 ° C-80 ° C

2. Относительная влажность: менее 75%

В-четвертых, технические параметры

1. Выходное напряжение постоянного тока: номинальное значение постоянно регулируется между 0

2. Выходной ток постоянного тока: номинальное значение постоянно регулируется между 0

3. Стабильность напряжения: менее 1%

4. Регулировка напряжения: менее 0.1%

5. Регулирование нагрузки: менее 1%

6. Пульсация: менее 3%

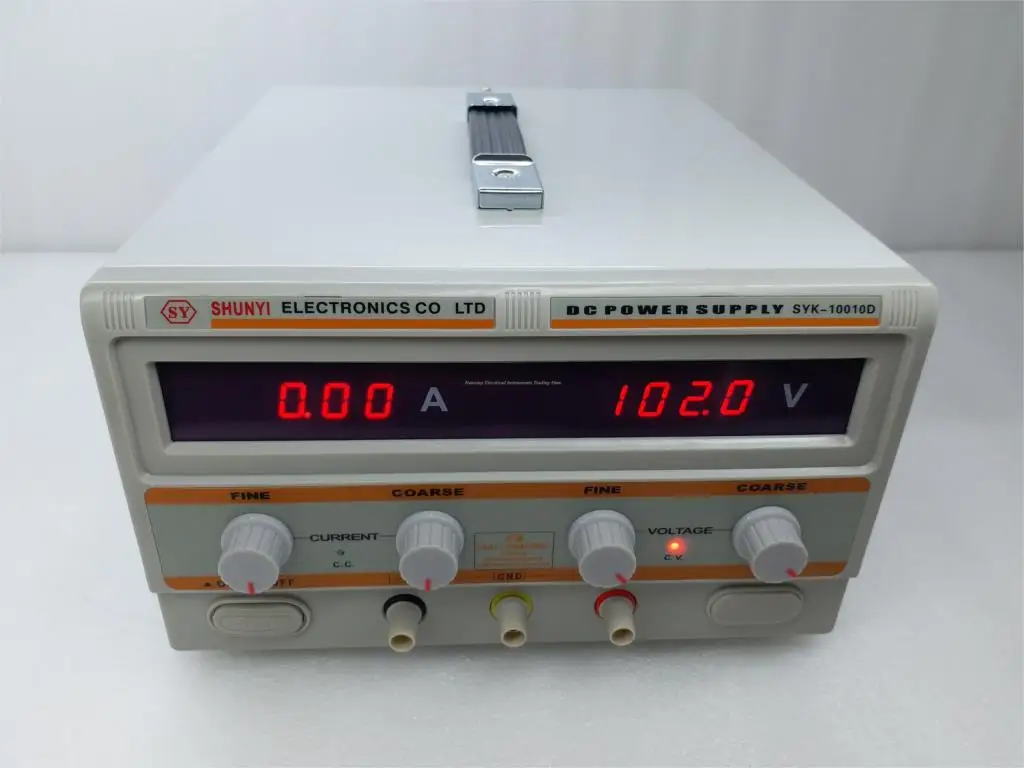

Презентация панели

(1) Отображение тока (2) Отображение напряжения
(3) Регулировка напряжения (4) Регулировка напряжения
(5) инструкции по работе (красный)
(6) выходные клеммы ниже 10A
(7) Выключатель питания (Примечание: мощность выше 1500 Вт. Переключатель установлен на задней панели машины)
(8) индикатор постоянного тока и защиты (зеленый)
(9) Точная регулировка тока
(10) токовая грубая регулировка

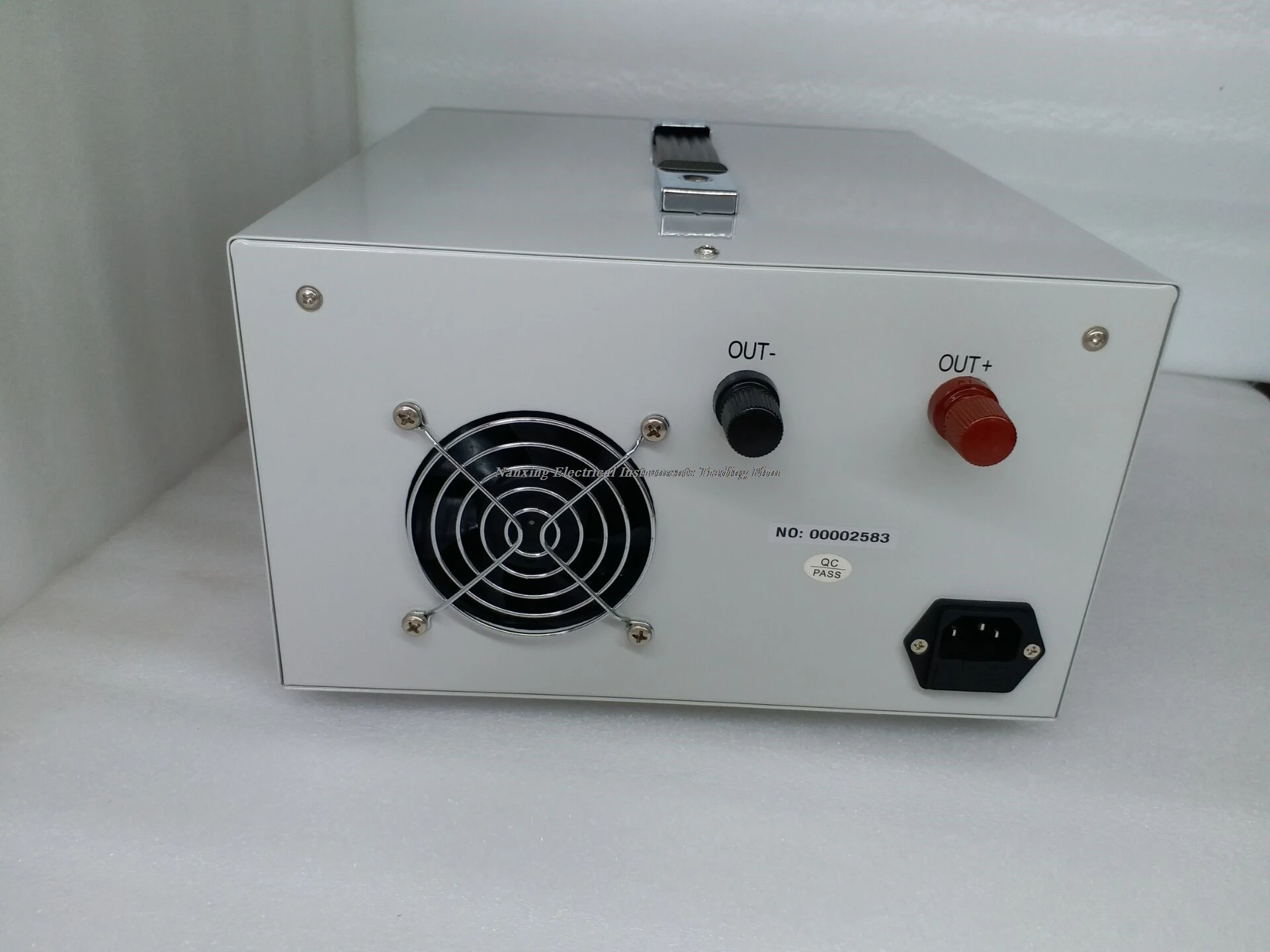

Презентация задней пластины см. (рис. 2) после применения платы (1500 Вт) к мощности

(1) 20A выше. Выходной терминал тока

(2) входной порт ac220в

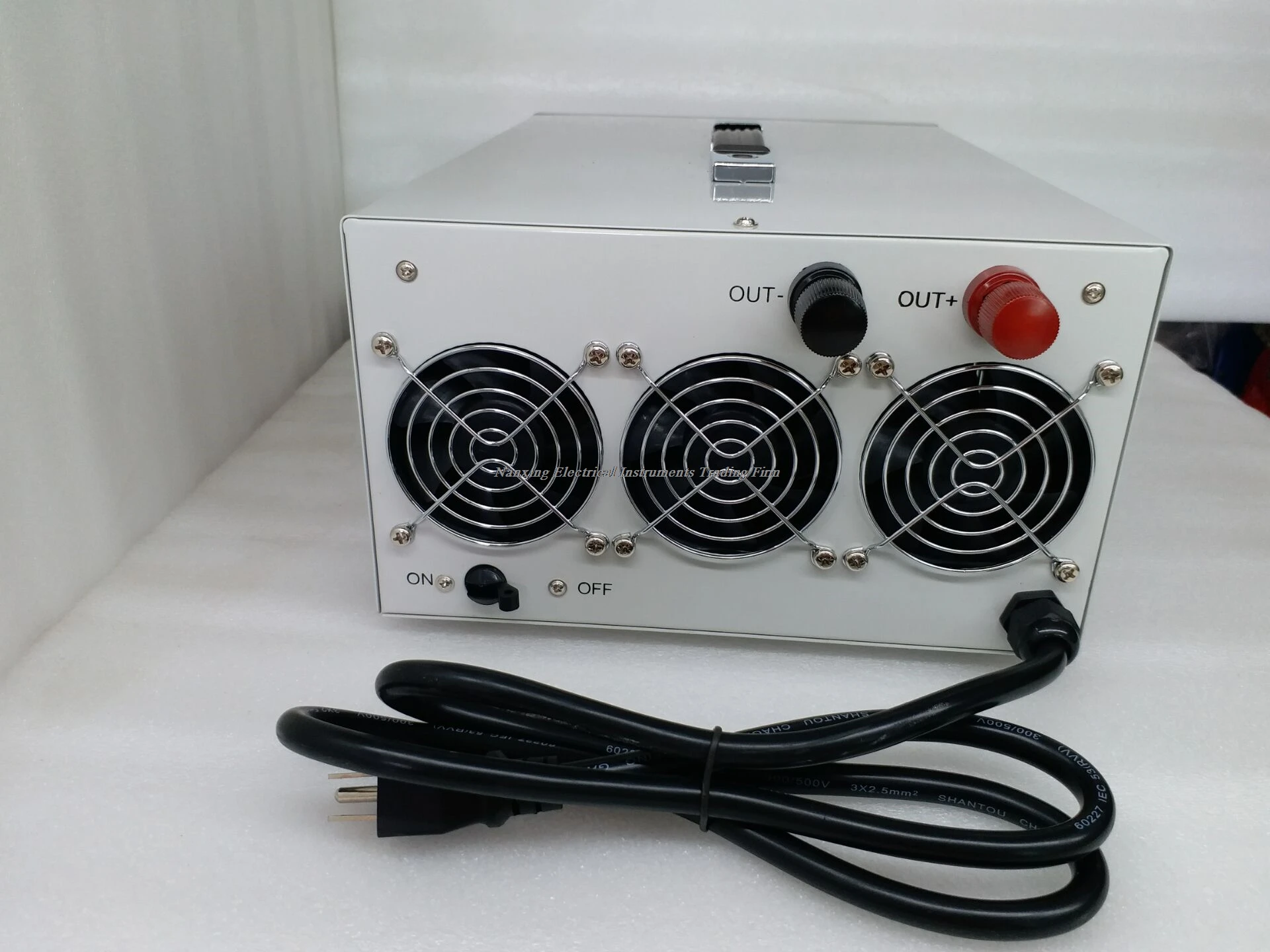

См. Презентацию задней панели B (рис. 3) после применения платы (1500 Вт-3000 Вт) между источником питания

(1) разъем питания AC220V

(2) 20A выход по току

(3) Выключатель питания

См. Презентацию задней панели C (рис. 4) после применения платы и (3000 Вт-5000 Вт) между источником питания

(1) разъем питания AC220V

(2) 10A выходной терминал по току

(3) Выключатель питания

SYK (тип серии и Таблица размеров)

Использование методов и мер предосторожности

1. Проверьте перед электрификацией: после переключения электропитания перед проверкой хранения и транспортировки после транспортировки, если есть повреждения, такие как свободные винты, независимо от того, является ли ненормальный внешний вид, до и после выхода шнура питания терминалы падают и сыро и т. Д., если вышеуказанная ситуация быстро.

2. Проводка: Подключите заземляющий провод и безопасный входной и выходной шнур питания после подтверждения правильности соединения, работает только после соединения.

3. Электричество без нагрузки: Включите выключатель питания, настройте потенциометр на постоянном давлении на панели, затем вольтметр на панели должен быть основан на вашем настроенном и пока вы не произведете соответствующее изменение необходимого значения напряжения.

4. Отрегулируйте выходное стабильное значение потока: Ze нажмите на маркированную панель, соединенную между выходом и нагрузкой, подключенной к проводу (обратите внимание, что площадь поперечного сечения должна быть достаточно большой), И подтвердите свою постоянную нагрузку после того, как нагрузка будет надежно настроена на панель потенциометра потока до желаемого устойчивого значения потока (Обратите внимание, что только небольшие текущие обстоятельства можно использовать эту функцию) обычно держите постоянный потенциометр по часовой стрелке до максимума, в противном случае это приведет к тому, что выходная мощность не может быть загружена, потому что это ограничивает власть.

5. Рабочая среда: не использовать из-за Нагрузки Источника Tun, когда работа людей внутри генерируется тепло, если на этот раз внешняя температура слишком высока, приведет к сниженной эффективности источника питания, И при сильной температуре окружающей среды выше 39 градусов в месте даже поврежден или автоматически отключен. (Рекомендуется при комнатной температуре)

6. Вентилятор: вентилятор питания, пожалуйста, не блокируйте вход и выход воздуха на работе, вы должны оставить достаточно места, чтобы тепло фюзеляжа. Вентилятор машины с интеллектуальным управлением цепи, только внутренняя температура шасси превышает вентилятор 45 ° C запустится самостоятельно, в то время как менее 45 ° C будет автоматически останавливаться.

7. Защита: Входное перенапряжение, понижение напряжения, молния, выходное перенапряжение, перегрузка короткого замыкания, перегрев выше возможности автоматического включения защиты от повреждения оборудования. В целом индикатор состояния защиты будет светильник зеленым (Примечание постоянное состояние исключений) автоматически отключит питание серьезно.

8. Безопасность: не профессионалы, не открывайте собственную крышку или внутреннюю печатную плату, потому что есть высоковольтные линии внутри в течение длительного времени, чтобы не наносить ущерб!
