Параметры производительности продукции:

Скопируйте ссылку в браузер, чтобы открыть функцию просмотра демонстрационного видео:

//v.youku.com/v_show/id_XNDM2OTcyMTU1Mg==.html?

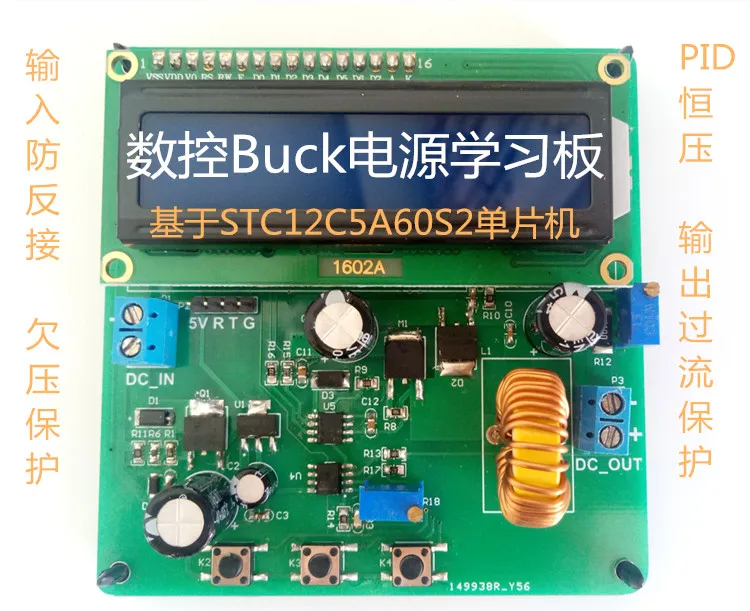

· Состав аппаратной системы: STC12C5A60S2Singlechip + IR2104drive + BuckCircuit + 1602 жидкокристаллический + ключ;

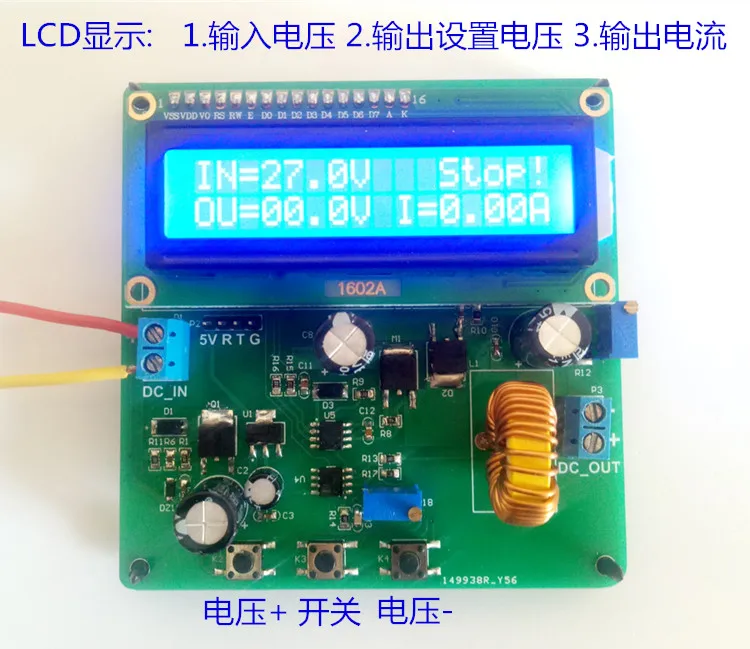

· Жк-дисплей: входное напряжение, предустановленное выходное напряжение, выходной ток, рабочее состояние (перегрузки по току, входное понижение напряжения, входное перенапряжение)

· Выходной режим по умолчанию: выход постоянного напряжения;

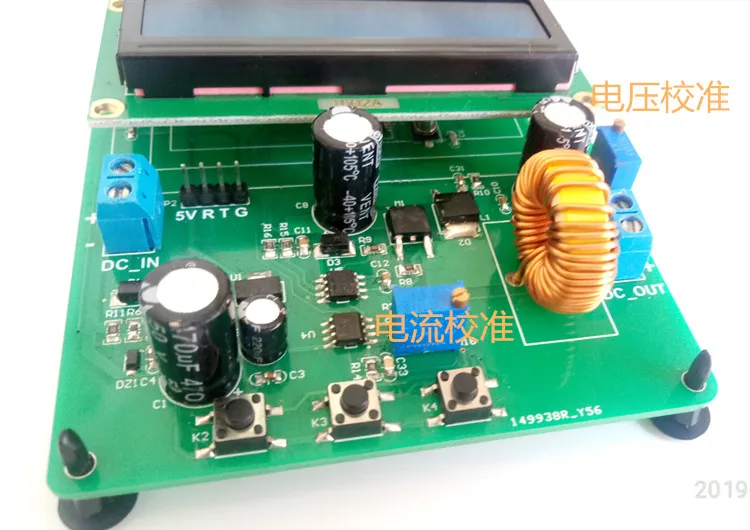

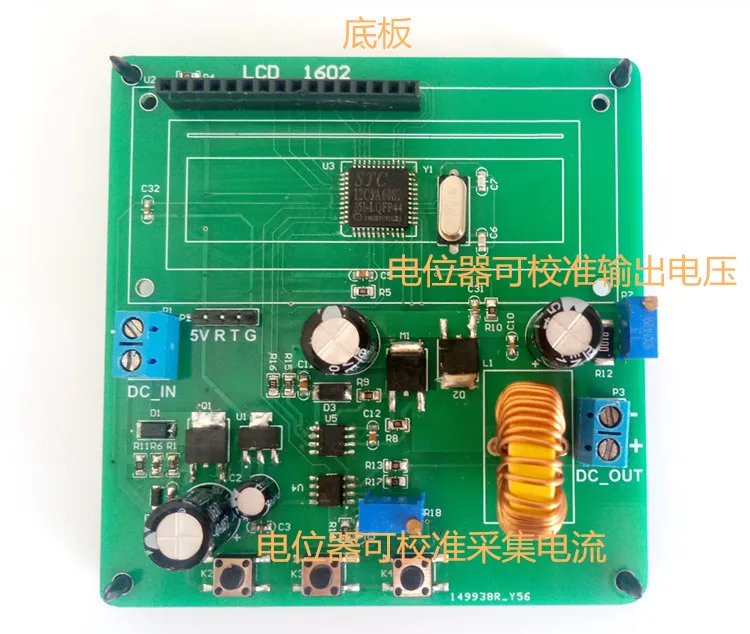

· Выходное напряжение может быть откалибровано потенциометром;

· Погрешность выходного напряжения <0,1 в;

· Текущее значение сбора может быть откалибровано потенциометром; (заводская калибровка, повторная калибровка, как правило, не рекомендуется)

· Диапазон ошибок тока measurement0-50mA. (чем больше ток, тем меньше ошибка)

· Инкрементно регулируемый алгоритм регулирования;

· Диапазон выходного напряжения: 0-входное напряжение * 70%, если фактическое входное напряжение is40VTime, максимальное выходное напряжение is28V

· Режим работы: buckstep-вниз;

· Режим выпрямления: несинхронное выпрямление;

· Частота переключения: 43 кгц;

· Максимальная эффективность преобразования: 89%;

· Максимальный выходной ток: 1.0A;

· Защита от перегрузки по току: защита от перегрузки по току 1.2a, отрезание в чехол от перегрузки по току;

· Значение защиты от пониженного напряжения: 15 в;

· Значение защиты от перенапряжения: 40 в;

· Диапазон пульсации: ≤200 мв;

Прилагаемой информации:

1> схема платы df

2> исходный код (Keil5open) 。

3> руководство по использованию чипа.

4> схема и код объяснение видео 。

5> подробное объяснение схемы и программирования principlePDFFile 。
