TB6600 драйвер для шагового двигателя-ЧПУ гравировальный станок постоянного тока 12

Продавец: China LYCNC Outlet Store
215 отзыв(ов) Написать отзыв

Цена:927.18RUB

*Стоимость могла изменится

Количество:

Новое поступление

China LYCNC Outlet Store

China LYCNC Outlet Store

Магазина China LYCNC Outlet Store работает с 08.04.2017. его рейтинг составлет 91.29 баллов из 100. В избранное добавили 1989 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 849 наименований товаров, успешно доставлено 3912 заказов. 1734 покупателей оставили отзывы о продавце.

Характеристики

TB6600 драйвер для шагового двигателя-ЧПУ гравировальный станок постоянного тока 12

История изменения цены

*Текущая стоимость 927.18 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц	Минимальная цена	Макс. стоимость	Цена
Aug-17-2025	1177.51 руб.	1201.64 руб.	1189 руб.
Jul-17-2025	955.91 руб.	974.86 руб.	964.5 руб.
Jun-17-2025	1159.16 руб.	1182.4 руб.	1170.5 руб.
May-17-2025	1149.45 руб.	1172.87 руб.	1160.5 руб.
Apr-17-2025	918.19 руб.	936.91 руб.	927 руб.
Mar-17-2025	1131.80 руб.	1154.4 руб.	1142.5 руб.
Feb-17-2025	1122.31 руб.	1144.73 руб.	1133 руб.
Jan-17-2025	1112.29 руб.	1134.67 руб.	1123 руб.

Описание товара

TB6600 драйвер для шагового двигателя-ЧПУ гравировальный станок постоянного тока 12

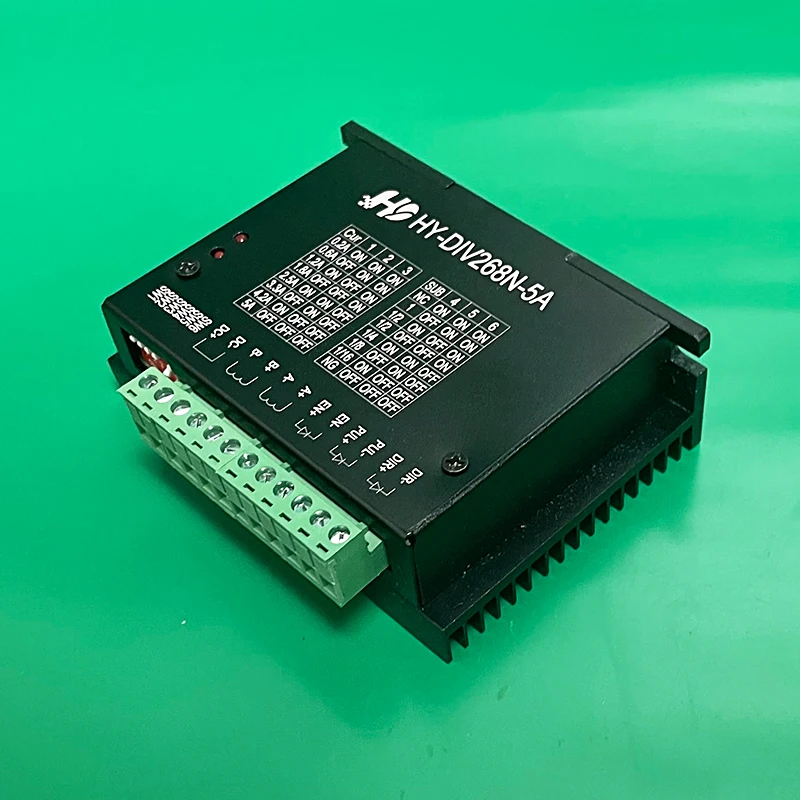

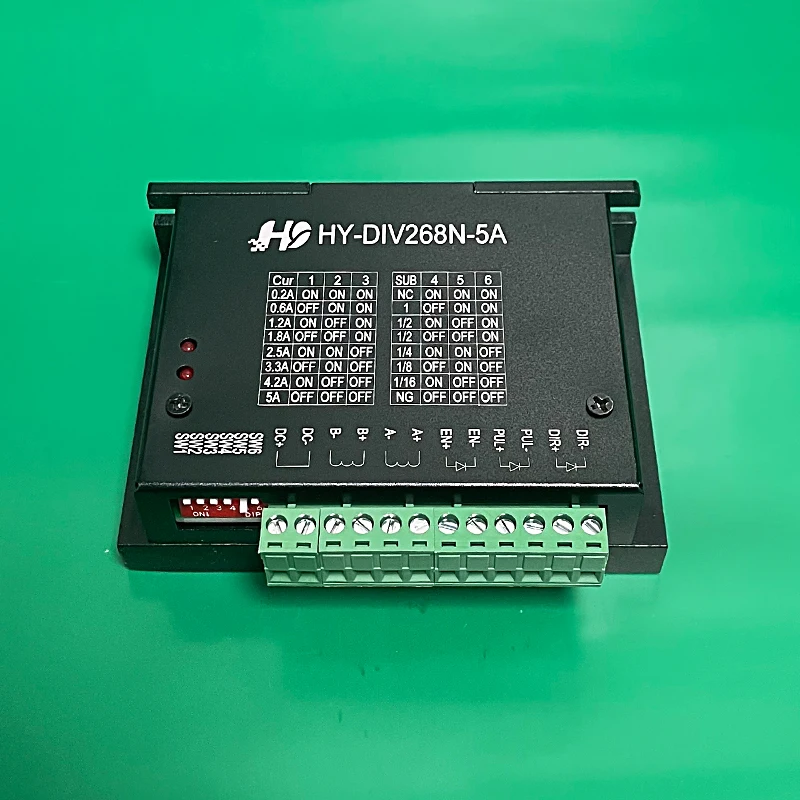

TB6600 шаговый двигатель драйвер контроллер 0,2-5A CNC маршрутизатор HY-DIV268N-5A от 12 до 48 В для гравировки станков

Двухфазный гибридный шаговый двигатель, динамическое напряжение 12-48 В, ток менее 5А, наружный диаметр 35-86 мм. Этот привод использует управление циклом тока привода, Пульсация крутящего момента двигателя очень мала, низкоскоростная работа очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании и других требованиях высокого разрешения на устройстве.

Основные особенности

-Среднее Управление током, двухфазный синусоидальный выходной ток привода

-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В

-Оптически изолированный вход/выход сигнала

-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания

-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.

-Выходной ток 0.2A ~ 5A

-Температурная Рабочая температура-от 10 до 45 с; Температура хранения-от 40 до 70 с

-Влажность не конденсируется, не падает

-Газ запрещает горючий газ и проводящую пыль

-Вес 200 грамм

Интерфейс управления сигналом

-Рисунок 1-схема проводки привода-1, определение сигналов управленияPUL +: шаг импульсного сигнала является входной стороной или положительным импульсным сигналом ввода положительного терминалаPUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигналаDIR +: входной сигнал направления шага к положительному терминалу или вход отрицательного импульсного сигнала к положительному терминалуDIR -: Шаг направления сигнала вход отрицательной стороны или обратный Шаг импульсный сигнал входной отрицательный терминалEN +: автономный может сбросить входную сторону сигналаEN-: автономный может сбросить входной сигнал отрицательного терминалаАвтономный включенный сигнал активен, сбой привода сброса для запрещения любого импульса, выход приводаКомпонент питания выключен, двигатель удерживает крутящий момент.

-Контрольные сигнальные соединения

-Сигнал управления ПК может быть высоким, также может быть низким. При высокой активности контрольный сигнал-Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал.-Например, схема выходного интерфейса открытого коллектора и PNP выглядит следующим образом:

-Примечание: VCC 5V, R короткое

-VCC объемом 12V, R 1K, больше, чем 1/8 Вт резистор;-Значение VCC 24 В, R 2K, более 1/8 Вт резистор;

-Установите двигатель на шаг вращения

Привод для установки количества шагов на двигатель оборот составляет 200 (весь шаг), 400 (2 сегмента), 1600 (8 сегментов), 3200 шагов (16 сегментов).Пользователь может управлять передней панелью DIP SW3-это SW4 бит диска, чтобы установить количество шагов (например, таблица 1)

Таблица 1

-Установите выходной фазовый ток-Для привода шагового двигателя крутящего момента, пользователь может управлять панелью DIP switch-SW1, SW2 должен установить выходной ток привода (RMS), положение переключателя-Соответствует выходному току, выходному току соответствует различным типам накопителя. Бетон показан в таблице 2.-Выходной ток (A

Таблица 2

Настройка тока

-Функция полупотока-это шаг импульса 200 мс, выходной ток драйвера автоматически снижается до номинальной выходной частоты 50%, используется для предотвращения нагрева двигателя.

В-четвертых, интерфейс питания

-1, DC +, DC-: для подключения питания привода

-DC +: уровень мощности постоянного тока, напряжение источника питания постоянного тока 12-48 В. Максимальный ток 5а. ВDC-: источник питания постоянного тока отрицательного уровня.

2, A + A-B + B-: для подключения двухфазного гибридного шагового двигателя

Привод и Двухфазное гибридное шаговое соединение двигателя с четырехпроводной системой, моторы параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.

Пять, установка

-Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,

Коррозионные газы, высокая влажность слишком большая и сильная вибрация +.

Рис. 3.

Шесть диагностических дефектов

1, статус светильник указывает

Запуск: Зеленый светильник в обычной работе.

ERR: Красный светильник, мощность, светильник, индикатор питания
