Беспроводной Радиочастотный пульт дистанционного управления 433 МГц 12 В

Беспроводной Радиочастотный пульт дистанционного управления 433 МГц 12 В

433 МГц беспроводной Радиочастотный пульт дистанционного управления DC 12 В 1CH приемник электронный дверной замок/умный электрический замок контроль доступа к двери

Характеристики передатчика:

Номер модели: передатчик 8022 Рабочая частота: 433 МГц Питание от 3 В батареи для монет (батарея входит в комплект) Материал: ПВХ Кнопка (кнопка-1 шт., Размер: 59 мм x 28 мм x 8 мм Рабочее напряжение: 3 в Рабочий ток: 12mA Мощность передачи: 10 мВт Режим модуляции: ASK (AM) Кодирование Тип: обучение Расстояние передачи: 20-50 метров.

Характеристики приемника:

Партномер: KR1201-4 Режим работы RF: Супергетеродинный прием Режим модуляции: ASK Режим работы: Мгновенный, переключающий, блокирующий и время задержки. Входное напряжение: 10 ~ 14 В постоянного тока Частота RF: 433 МГц Потребляемый ток: 5mA Чувствительность приема: >97dbm Диапазон дистанционного управления: >100 м (свободное пространство). Проводной способ подключения: фиксированный столб проводки. Режим декодирования: программное декодирование MCU. Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени (5s ,10s ,15s ).

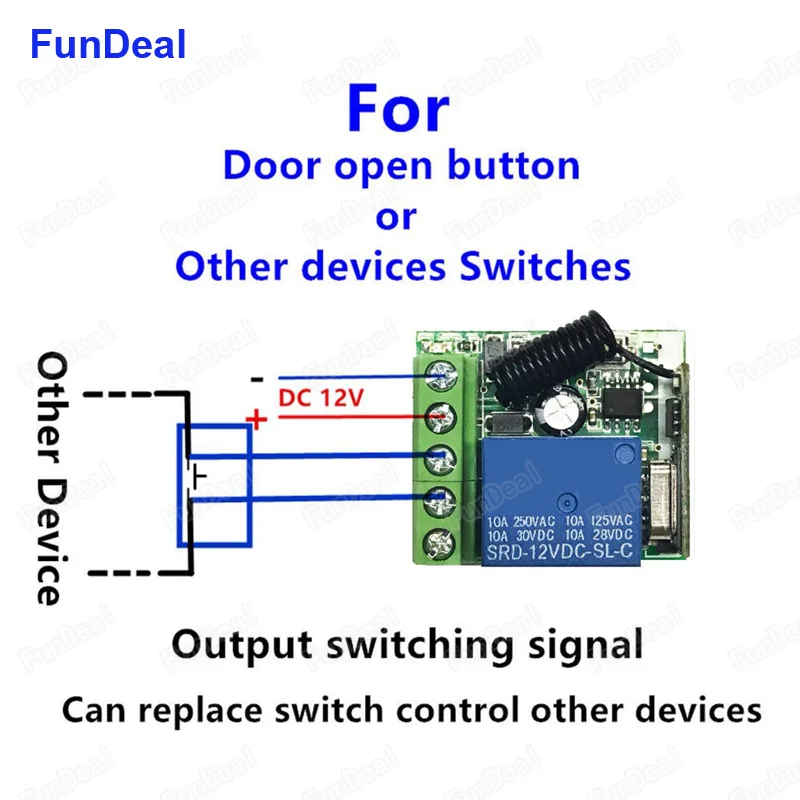

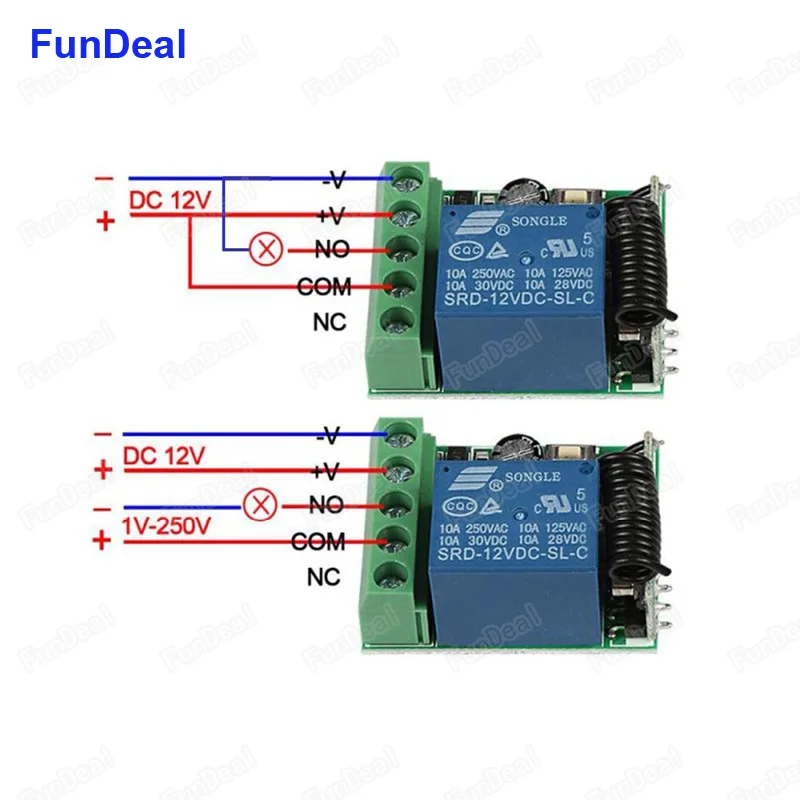

Схема 1:

+ V : 12V + (вход). -V: 12V-(вход). Нет: Обычный открытый (выход). COM:Common(Output). NC: нормальное закрытие (выход). Цвет: зеленый (печатная плата), черный (внешняя оболочка) Монтажная плата Размеры: 3,5*3,0*1,8 см.

Примечание: различные варианты включают различные упаковки:

Посылка 1 включает в себя:

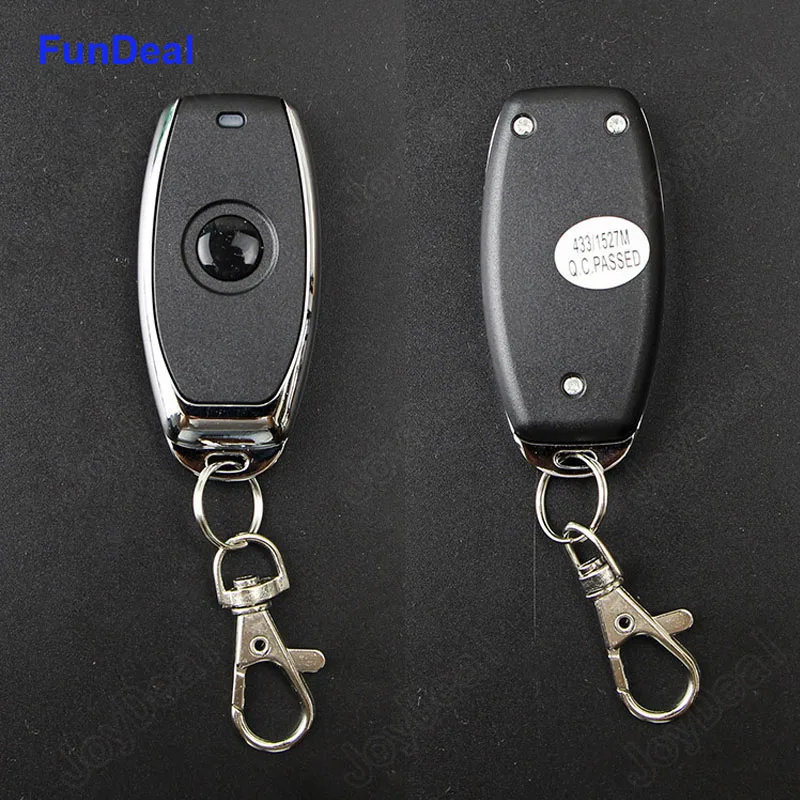

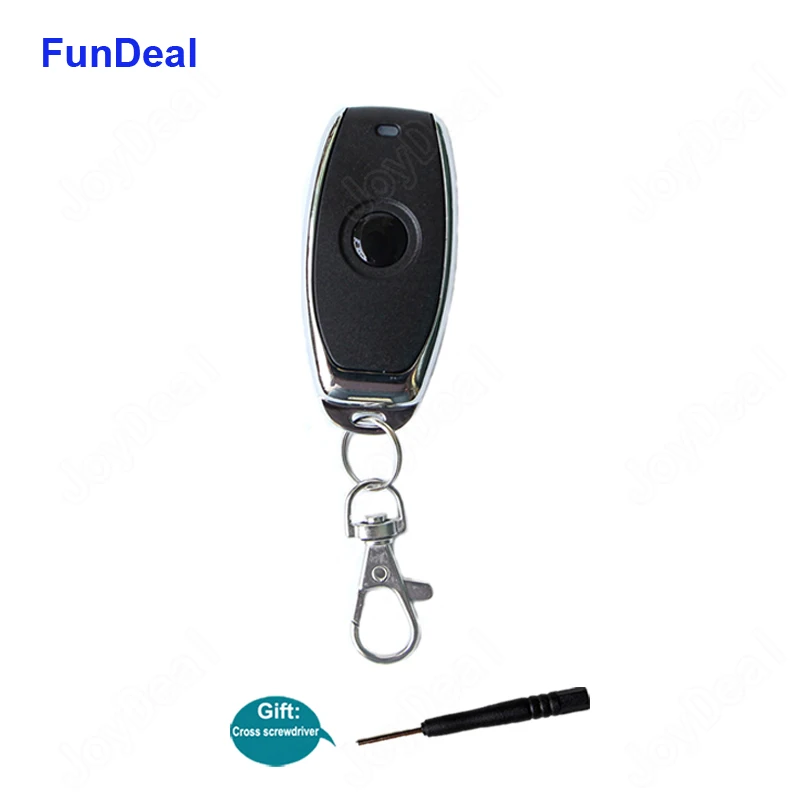

Только 1 штука EV1527 код обучения дистанционное управление * 1 шт.;

Посылка 2 включает в себя:

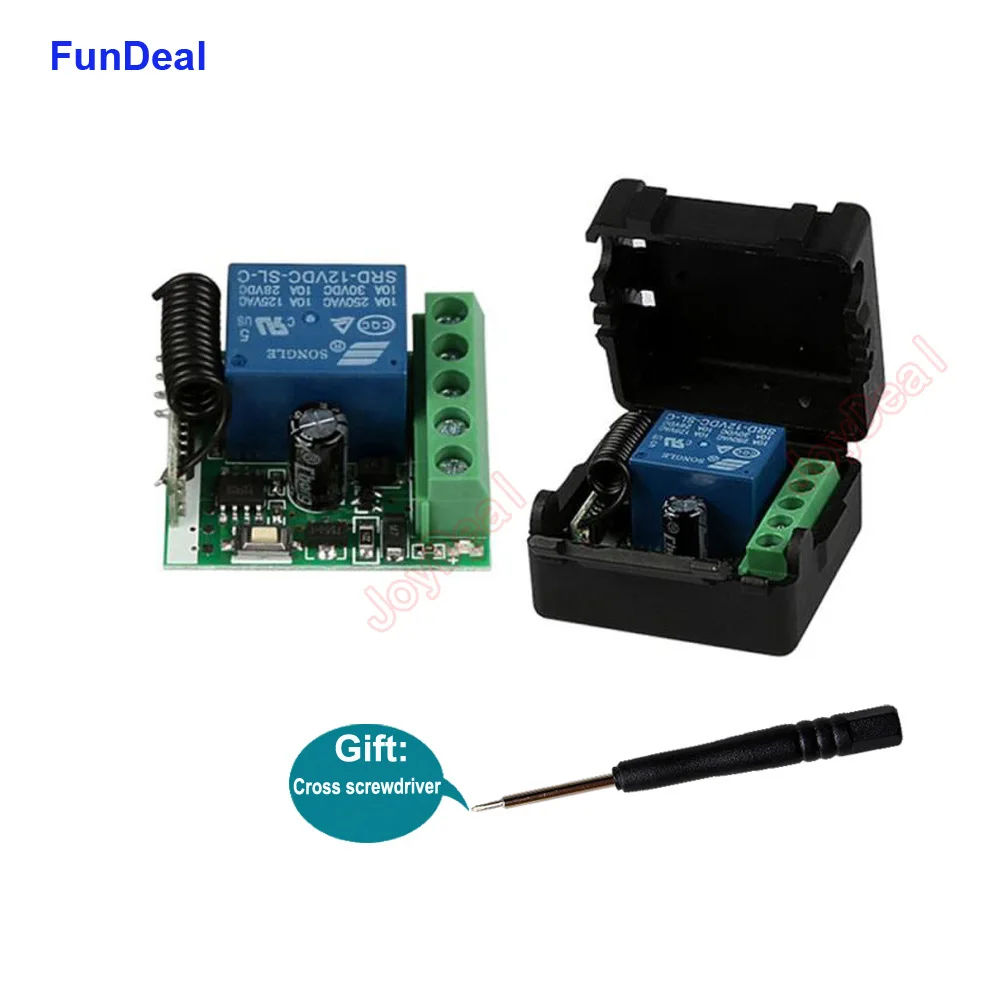

(Только 1 приемник) модуль приемника 12 В постоянного тока 1CH (KR1201 ) * 1 шт. (включая корпус);

Посылка 3 включает в себя:

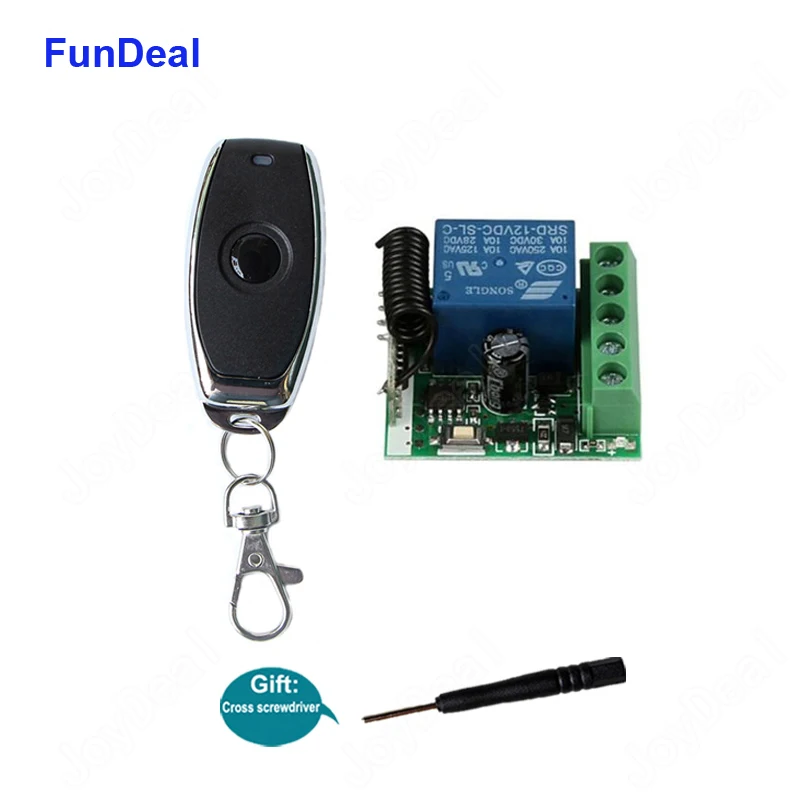

1 шт. * Модуль приемника (KR1201) (включая корпус), 1 шт. * пульт дистанционного управления (включая батарею);

Посылка 4 включает в себя:

1 шт. * Модуль приемника (KR1201) (включая корпус), 2 шт. * пульт дистанционного управления (включая батарею);

Бесплатный подарок:

Крестовая отвертка * 1 шт.

Пожалуйста, обратите внимание:

Каждая посылка получает только 1 крестовую отвертку в качестве бесплатного подарка независимо от того, сколько вы заказываете.

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение. Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения. Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s, реле отключается автоматически.

Очистка кода:

Удерживайте кнопку обучения на приемнике до тех пор, пока светодиодный индикатор не включится, а затем начнет мигать, пока он не начнет мигать несколько раз. Это означает, что код был успешно очищен; После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, Светодиодный индикатор включается, он переходит в мгновенный режим обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться. Это означает, что обучение успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, светодиодный индикатор будет включен, он переходит в режим настройки режима обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться. Это означает, что обучение успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF». Например: Кнопка A = ON, кнопка B = OFF Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодная вспышка 5 раз. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится. A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд. Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд. Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд. Светодиодный индикатор будет выключен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
