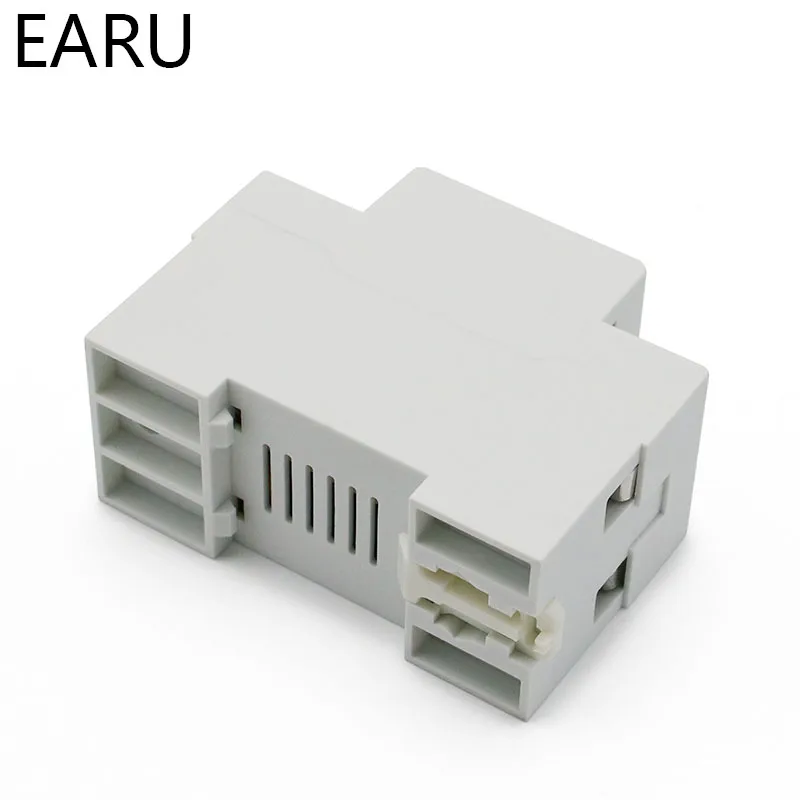

40A 230V din рейку Регулируемая Накладные наушники Напряжение и под защитное

40A 230V din рейку Регулируемая Накладные наушники Напряжение и под защитное

Функция: 1. Защита от напряжения 210-140 в (регулируется) (по умолчанию: 160 в)

2. Защита от перенапряжения 230-300 В (регулируется) (по умолчанию: 280 В)

3. Защита от перегрузки по току 1A-40A (регулируется) (по умолчанию: 20A)

4. Время повторного подключения (задержка во времени): 1s-300s (по умолчанию: 5s)

5. Измеритель напряжения

6. Амперметр

RПеременное напряжение: 220 В; Частота: 50 Гц/60 Гц

Защита от перегрузки по току: 1A-40A (регулируемая) (по умолчанию: 20A)

Выключение под напряжением: 210-145 в (регулируемый) (по умолчанию: 160 в)

Выключение от перенапряжения: 230-300 В (регулируется) (по умолчанию: 280 В)

Время повторного подключения (задержка во времени): 1s-300s (по умолчанию: 5s)

Ошибка в токе в реальном времени, напряжение: ≤ 5%

I. Применение

Защита от перенапряжения и перенапряжения с функцией автоматического отключения (OUPA)-это интеллектуальное защитное устройство, интегрированное с защитой от перенапряжения, защита от перенапряжения и защита от перегрузки по току. В чехол из защитное устройство от перенапряжения, пониженного напряжения без дефектов или по току в линии, этот продукт может мгновенно отключить питание, чтобы предотвратить электрическое оборудование от быть сожжены. Значения перенапряжения, низкого напряжения и перегрузки по току этого продукта могут быть настроены самостоятельно и могут быть скорректированы на основе местного практического состояния.

II. Особенности продукта

2,1 В чехол из защитное устройство от перенапряжения, пониженного напряжения без дефектов или по току в однофазный линии, продукт может выключить линию и автоматически восстановить Подключение линии в течение долгого времени после того, как напряжение lien восстановится в нормальном состоянии.

2,2 В чехол переходного перенапряжения в линии, продукт может защитить оборудование от ложной эксплуатации.

2,3 в чехол, что линии предметы для нестабильного напряжения или внезапного отключения питания и повторного включения по причине расшаталось подключения и других неисправностей, изделие будет отключаться линии.

2,4 когда напряжение линии достигает пика, сам продукт не будет поврежден.

2,5 диапазон защиты напряжения: 0-450 в для 40A; 0-600 в для 50A/63A.

2,6 импульсное напряжение: 4кВ (в соответствии со стандартом безопасности для электроприборов категории III).

III. Нормальные Условия использования и установки

3,1 нормальные условия использования

3.1.1 температура окружающего воздуха

Температура окружающего воздуха не должна превышать + 55 ° и не менее-20 °, а средняя температура 24 ч должна быть не более + 35 °.

Высота 3.1.2

Высота места установки не должна превышать 2000 м.

3.1.3 атмосферные условия

3.1.3.1 влажность

Относительная влажность воздуха в месте установки не должна превышать 50% при температуре окружающего воздуха + 40 °; Относительная влажность может быть высокой при низкой температуре. Например, когда средняя минимальная температура в Самый влажный месяц составляет + 20 °, Средняя максимальная относительная влажность в месяце может достигать 90%. Конденсация, произведенная из-за изменения температуры, должна быть предотвращена путем принятия соответствующего измерения.

3.1.3.2 класс загрязнения: 3

3,2 условия установки

3.2.1 протектор может быть установлен вертикально или горизонтально в шкафу. При необходимости необходимо сделать специальный заказ.

3.2.2 защита должна быть установлена в среде без риска взрыва. В среде не должно быть газа и проводящей пыли, которые достаточны для коррозии металла и влияют на изоляционный эффект.

4.2.3 защита должна быть установлена на месте, которое не может быть захвачено дождем и снегом.

IV. Основные технические параметры

4.1.1 Номинальное напряжение: 220 В; Частота: 50 Гц/60 Гц

4.1.2 Номинальный ток: 1A-63A (регулируемый) (по умолчанию: 40A)

4.1.3 выключение под напряжением: 210-145 в (регулируется) (по умолчанию: 170 в)

4.1.4 выключение от перенапряжения: 230-300 В (регулируется) (по умолчанию: 270)

4.1.5 время повторного подключения (задержка во времени): 3s-300s (по умолчанию: 30s)

4.1.8 отключается в 1 с при превышении напряжения, напряжения или перегрузки по току.

4.1.9 Потребляемая мощность ≤ 2 Вт

4.1.10 Электрический и Механический срок службы ≥ 100000 циклов

4.1.11 Размер границы: 81 × 35 × 60 мм

4.1.12 параметры действия перенапряжения и пониженного напряжения и параметры восстановления могут быть скорректированы по требованию заказчика.

4.1.13 этот продукт находится в режиме избыточного входа и отключения.

4.2.1 характеристики и время номинального действия

4.2.2 Номинальная Соединительная Емкость

Это относится к току, который может быть надежно подключен и отключен при длительном непрерывном рабочем состоянии протектора.

4.2.3 Номинальный предельный ток

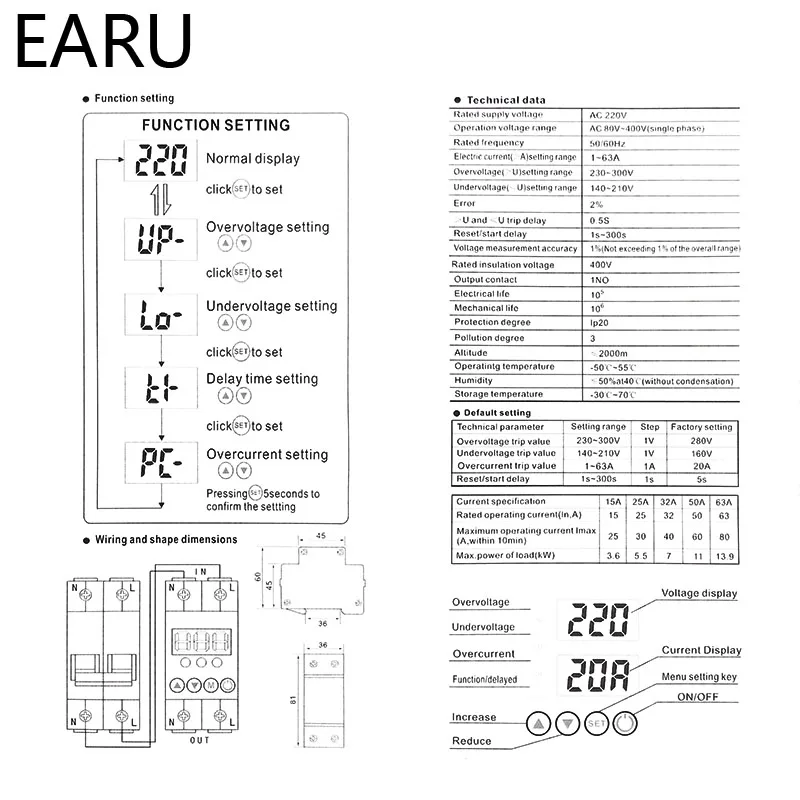

V. Настройка продукта:

5,1: Нажмите и удерживайте кнопку «set» для 3s, входя в статус настройки;

5,2: Когда индикатор перенапряжения загорается, установите значение перенапряжения, нажав кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение перенапряжения, которое может быть 230-300 В (по умолчанию: 270 в).

5,3: нажмите кнопку «set», когда индикатор низкого напряжения загорается, установите значение низкого напряжения, нажав кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение низкого напряжения, которое может быть 145-210 в (по умолчанию: 170 в).

5,4: нажмите кнопку «set», когда индикатор Тока загорится, настройте значение перегрузки по току, нажав кнопку «вверх» или «вниз», чтобы увеличить или уменьшить значение перегрузки по току, которое может быть 1A-63A (регулируемый) (по умолчанию: 40А).

5,5: после установки, оставайтесь на 40s, прежде чем включить.

5,6: нажмите кнопку «вверх» и «вниз» вместе, чтобы восстановить заводские настройки.

VII. Применение

После установки, протектор может быть подключен пользователем. При этом поперечное сечение провода выбирается в соответствии со стандартом и на основе номинального тока протектора. Обратите внимание на расположение входящих и исходящих проводов и фазовую последовательность перед включением для использования.

VII. Примечания

8,1 вход и выход должны быть исправлены на основе маркировки продукта. (При этом ток нагрузки должен быть меньше защитного тока продукта.)

8,2 нейтральная линия N не может быть неправильно подключена и должна быть надежно подключена; В противном случае защита может не работать нормально.

8,3 перед включением, пожалуйста, тщательно проверьте, правильно ли проводка, соответствует ли нагрузка защитному току продукта и затягивается ли завинчивающийся винт; В противном случае продукт может быть поврежден.

8,4 После включения продукта, не прикасайтесь к любой живой части, чтобы избежать электрического удара.

8,5 этот продукт должен быть объединен с микро-прерыватель цепи, чтобы играть роль защиты от короткого замыкания; В противном случае, продукт может не быть в состоянии реализовать предохранение от нагрузки в чехол, что вход или конец нагрузки продукта появляется короткого замыкания.

8,6 поскольку продукт имеет функцию автоматического сброса, после того, как продукт играет роль защиты и действует, необходимо удалить нагрузку (электрическое устройство) и проверить цепь; В противном случае продукт будет часто подключен и отключен к нагрузке. Наконец, продукт или его цепь могут быть сгорели из-за частого перегрузки и отключения в течение длительного времени.
