Список доставки:

Одножильная плата:Основная плата 1 шт. (256M NandFlash)

Посылка:

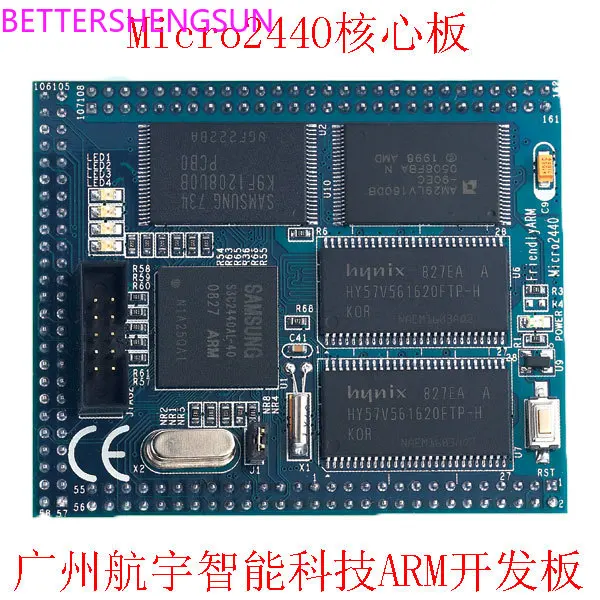

На фото-это Micro2440 core Разводка платы, которое разработано с 6-слойная плата и использует такой же проводки в целях удовлетворения сигнала завершения
Требования к целостности. С точки зрения отладки и разработки и удобного обслуживания, Мы кладем основные чипы на верхний слой. Для того, чтобы облегчить подключение и извлечение большего количества контактов сигнала ЦП, основная плата использует 2,0 мм интервал «U» Тип расположения контактов, поэтому мы часто ссылаемся на него как на «U» Тип основной платы-U2440.
Micro2440-это на самом деле небольшая системная плата zui, которая включает в себя базовую схему питания zui (питание 5 В), схему сброса,
Стандартный интерфейс отладки JTAG, пользовательский индикатор отладки, основной процессор и блок хранения и т. д. блок флэш-памяти включает NAND FLASH и NOR FLASH. С помощью jumper J1 вы можете начать с NAND or NOR.
Система движения. Обычно BIOS помещается в NOR FLASH (мы используем supervivi). В NAND FLASH записаны полные системные программы (загрузчик, ядро, файловая система и т. Д.).
Micro2440 核心板 的具体硬件资源characteristic(s):
Процессор
-S3C2440A, основная частота 400 МГц, zui high 533 МГц
SDRAM
-64 м SDRAM
-Шина для передачи данных 32 бит
-Частота часов SDRAM до 100 МГц
Флэш-память
-256M Nand Flash on board, не летит при выключении питания, 1 Гб опционально
-Питание на плате 2 м, ни вспышка, не легко потерять, и BIOS установлен
Интерфейсы и ресурсы
-1x56 Pin 2,0 мм Шаг GPIO интерфейс PA
-1 个 50 引脚 2.0mm 间距液晶显示器和. КМОП-матрица CAMERA接口PB
-1 56 штифтов 2,0 мм расстояние системной шины интерфейс PC
-Бортовая схема сброса
-10Pin 2,0 мм интервал JTAG интерфейс на борту
-Четыре лампы для отладки пользователя
Системный источник часов
-Пассивный кристалл 12 м
[] Часы в реальном времени
-Внутренние часы в режиме реального времени (требуется дополнительная запасная литиевая батарея)
Источник питания системы
-+ 5 В
Размеры
-63x52 мм

Аппаратные средства плинтуса:

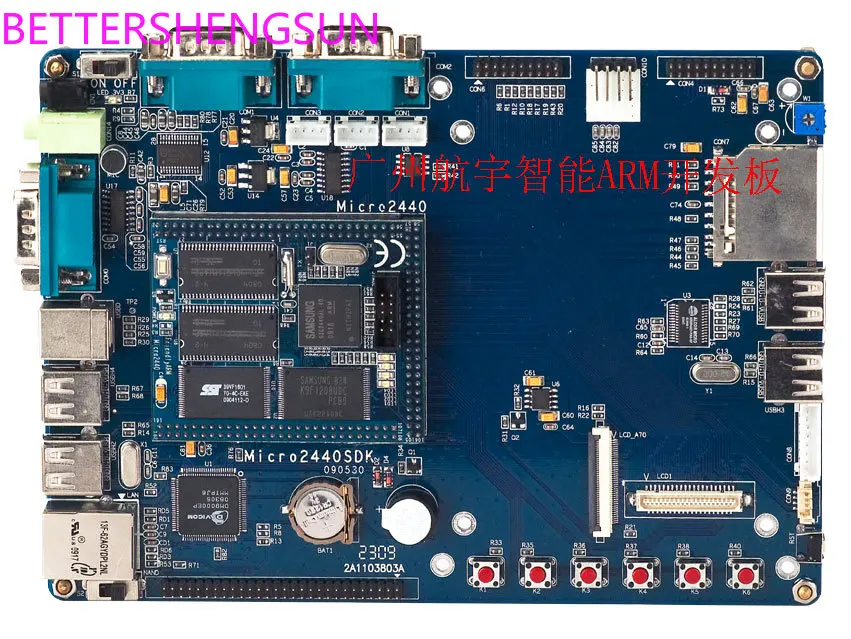

Расположение и интерфейсные ресурсы задней панели Micro2440SDK показаны на рисунке выше. Это двухслойная печатная плата для удобства.
Домашнее обучение разработке справочного использования, что приводит к общим различным интерфейсам, и большинство из них сосредоточены на стороне платы, излишки порта IO и системной шины высвечиваются с помощью штыря шаг 2,0 мм.
Micro2440SDK характеристики ресурса backplane:
* Интерфейс сетевой RJ-45 100 м, с использованием чипа сетевой карты DM9000
: Три интерфейса последовательного порта, с интерфейсом RS232 и интерфейсом TTL соответственно
: 4 usb-хоста (с помощью протокола USB 1,1), расширенный через чипы usb-хаб
* 1 USB Slave (с помощью протокола USB 1,1)
* Стандартный интерфейс аудиовыхода, вкл-для платы микрофон (MIC)
: 1 зуммер управления ШИМ
* 1 Регулируемое сопротивление соединение W1 для тестирования AD
* Шесть пользовательских ключей вытягиваются через иглу, которая используется для других целей.
: 1 стандартное сиденье для sd-карты
* Два ЖК-дисплей интерфейс мест, в том числе ЖК-дисплей 1-41 Pin 0,5 мм Шаг патч интерфейса, может быть непосредственно подключенный к нашей компании.
При условии подлинного цветного дисплея или платы адаптера VGA, другой ЖК-интерфейс подходит для прямого подключения к созданию группы.
7 "LCD.
* Два сенсорный экран интерфейсов, с 2,0 мм и 2,54 интервал, имеют один и тот же разрешение на практике.
* КМОП Интерфейс камеры (CON4) с 20-контактный разъем 2,0 мм расстояние булавки может быть непосредственно подключенный к нашей компании
Модуль камеры CAM130.
* Встроенная резервная батарея RTC
* 1 вход питания, + 5 В источник питания
Определение основного интерфейса:
В дополнение к общим стандартным интерфейсам: аудиовход и выход, DB9 serial COM0,
COM1, COM2, USB хост и USB Slave, RJ-45 сетевой интерфейс, SD Держатель для карт и т. Д. Для облегчения обучения и развития, также вводятся другие периферийные устройства и интерфейсы, такие как GPIO, интерфейс системной шины. Их названия и определения могут быть заданы в руководстве пользователя.

Mini2440's много передовых функций суммируются
(1) Первая Национальная Плата развития 2440, широко поддерживаемая Linux (Mini2440 с Linux-2.6.31 года)
Был официально добавлен в официальное ядро Linux)
(2) Первая плата разработки 2440, которая поддерживает универсальную usb-камеру под Linux (аналогичные продукты все еще используются сегодня)
Почти вымерла, эффект съемки чрезвычайно плохой zhongxing micro camera, и нет приложения графического интерфейса)
(3) Первая плата разработки, которая унифицирует Стандартный кросс-сборщик EABI (аналогичные продукты по-прежнему используют пэчворк)
个Edition的编译器,导致开发效率低下,并且不利于初学者入门掌握)
(4) первый абзац обеспечивает полный BSP (на основе Linux-2.6.29 (в настоящее время Linux-2.6.32.2) и WindowsCE 6,0)
И полностью оснащен графическим интерфейсом утилиты приложения (некоторые из аппаратных средств аналогичных продуктов только настроены, а также
Код тестирования на ранней командной линии с дружественной рукой
(5) Первая 2440 плата, которая поддерживает. Чистая 3,5 и тенцент осень (октябрь 2009, WindowsCE 6,0 добавка
Выпуск 3)
(6) Первая плата разработки позволяет пользователям свободно и просто Настроить загрузочный экран Windows CE без программирования.
Он также может запустить систему в течение 10 секунд (система Windows CE аналогичных продуктов обычно начинается в течение 30 секунд или даже 70 секунд)
(7) Первая плата разработки, которая поддерживает USB burning updates Linux (поддержка yaffs2) и Windows CE 6,0, и поддерживает всю резервную копию Nand Flash на ПК,
Действительно подходит для массового производства

Характеристики программного обеспечения платы разработки
1. Linux 2.6.32.2 характеристики системы
Издание
-Linux 2.6.32.2 (BSP adaptive 64M/128M/256M/512M/1GB Nand Flash)
Поддерживаемые файловые системы
-Yaffs2 (рекомендуется считывать файловую систему)
-Cramfs (сжатая файловая система только для чтения, рекомендуется, когда данные не обновляются онлайн)
-Ext2
-Fat32
-NFS (сетевая файловая система, проста в использовании при разработке драйверов и приложений)
Основные драйверы (следующие драйверы указаны в исходном коде)
-3 стандартных драйвера последовательного порта
-Привод DM9000
-Аудио драйвер (UDA1341) (записываемый)
-Драйвер RTC (время отключения питания)
-Пользовательский светодиодный привод лампы
-Usb-хост-накопитель
-Драйвер LCD реального цвета (включая привод 1024x768VGA)
-Привод сенсорного экрана
-Универсальный драйвер USB камеры без привода
-Usb-мышь, usb-драйвер клавиатуры, usb-диск, мобильный жесткий диск
-Драйвер sd-карты, может поддерживать высокоскоростную sd-карту, емкость zui до 32G
-I2C-EEPROM
-Зуммер управления PWM
-Драйвер ЖК-подсветки
-Драйвер преобразования A/D
-Watchdog drive (сброс Watchdog эквивалентен холодному сбросу)
Приложение и сервисная программа Linux
-Busybox1.13 (набор инструментов Linux, включая общие команды Linux и т. д.)
-Telnet, Ftp, inetd (инструменты и услуги удаленного входа в сеть)
-Boa (веб-сервер)
-Madplay (mp3-плеер на основе консоли)
-Снимок (графическое программное обеспечение на основе консоли)
-Ifconfig, ping, route и т. д. (общие команды веб-инструментов)
Встроенная платформа графической системы (предоставляется в исходном коде)
-Qt/Встроенный 2,2
Он разделен на версии x86 и arm.
Практическая программа тестирования Qtopia
Примечание: следующие программы разрабатываются независимо от руки и не содержат исходный код.
-Тест на преобразование A / D
-Светодиодный контроль
-Проверка кнопок
I2C-EEPROM-20889;-27979357971;
-ЖК-тест
-Тест Ping
-Динамический просмотр и фото универсальной usb-камеры без драйвера
-Регистратор
-Веб-обзор
-Проверка сторожевой собаки.
-Настройки сети (параметры могут быть сохранены)
-Управление Подсветкой
-Настройки языка: можно установить английский и китайский
-Написание случайно: в основном используется для проверки точности сенсорной ручки
-MMC/sd-карта и usb-флешка для автоматического крепления и удаления

2.Windows SCE06
Версия
-嵌入式视窗 6,0 (BSP可自适应 64M/128M/256M/512M/1G Nand闪存)
Характеристика
-На основе нового Патч релей-3 zui (2009,10 релиз, пользователи могут добавить свою собственную мобильную версию компонента Qiuqiu, больше)
-25345;净值 3,5
-Поддержка полной читаемости и написания каталогов, и более стороннее-могут быть установлены вечерние программы, такие как метод ручного ввода Mengtian
-Поддержка быстрой загрузки (менее 10 секунд)
Обеспечивает текущий внутренний zui идеальный windows 6,0 BSP (включая загрузчик) и 100% открытый исходный код, включая:
1 ШИМ контроль buzze
2 - CMOS камера
3-I2C-EEPROM 20889
4-АЦП аналого-цифрового преобразования
5 - Watchdog
6-ключи пользователя (6)
7-пользовательский светодиодный (4)
Управление и управление 8-подсветкой (время выключения подсветки может быть установлено и пробуждено нажатием клавиш, сенсорным экраном, клавиатурой, мышью)
9 - RTC
10 - DM9000 сетевая карта
11-высокоскоростная sd-карта с высокой емкостью и Zui до 32G
12-USB диск, USB клавиатура, USB мышь и т. Д.
13-Воспроизведение и запись звука
14-сенсорный экран
15-LCD драйвер (поддержка N35/T35, A70, L80, VGA1024x768, соответствующее разрешение: 240x320,
800x480, 640x480, 1024x768)
16-несколько моделей ЖК-дисплея могут быть поддержаны простым изменением определения файла заголовка (в соответствии с WinCE5)
17-LCD настройки вращения
18-идеальные драйверы последовательных портов 3 (UART0 может быть указан в качестве выходных данных отладки, просто изменяя определение файла заголовка
Или обычный последовательный порт, соответствует WinCE5)
19-цвет, положение, длина и ширина файла заголовка Nboot могут быть легко изменены путем изменения файла заголовка Nboot
Расположение пленки, фон
Win7)
21-обычный bmp файл может быть сожжен и записан как загрузочный экран через USB
В сочетании с вышеуказанными новыми и полными BSP были добавлены следующие различные мини-программы Windows CE, базовые и Qtopia приложения
Сохраните тот же или аналогичный интерфейс:
- (1) ЖК-тест: ЖК-тест
-(2) PWM-Производитель: PWM контроль buzze
- (3) CMOS камера: CMOS камера с динамическим просмотром и фотографией
- (4) I2C-EEPROM: тест на чтение и написание EEPROM на основе шины I2C
- (5) Watchdog: проверка Watchdog
-(6) A/D конвертер: A/D конвертер тест
- (7) кнопки: проверка клавиш
- (8) поворот: настройки вращения экрана (результаты поворота могут быть сохранены)
- (9) автонастройка: Установите автоматическую программу
- (11) Запись: Тест записи (оригинальный, интерфейс слегка отрегулирован)
-(12) серийный помощник
-(13) светодиодный тест

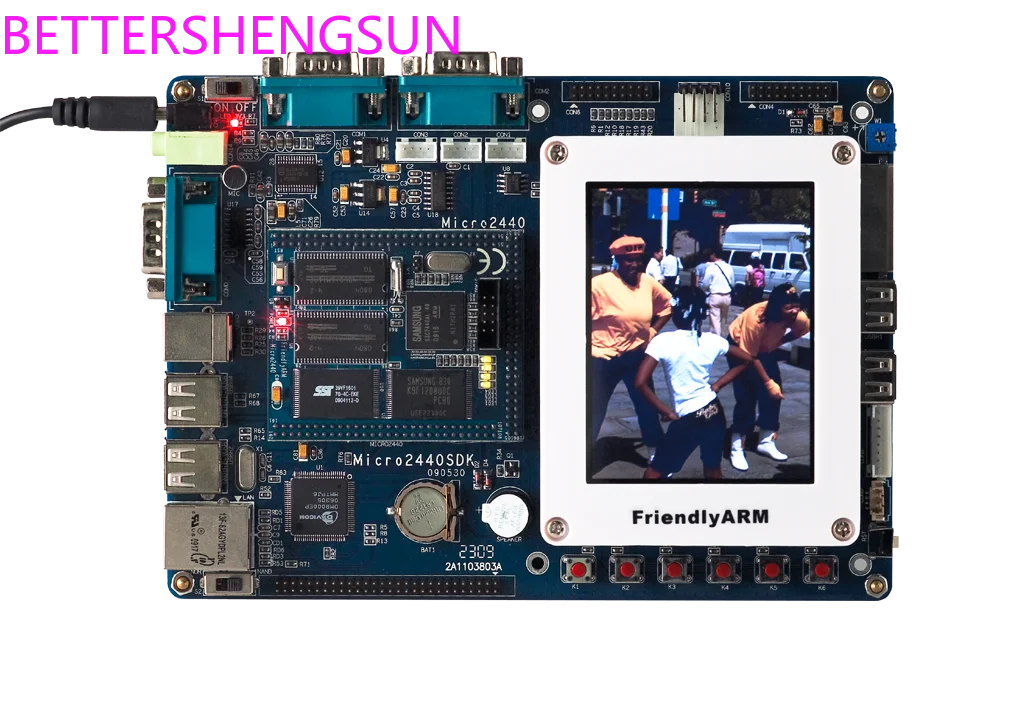

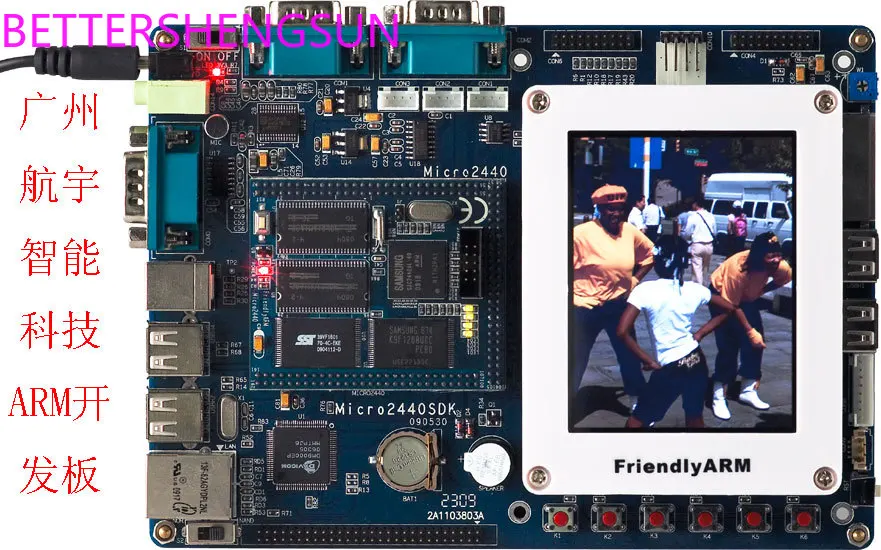

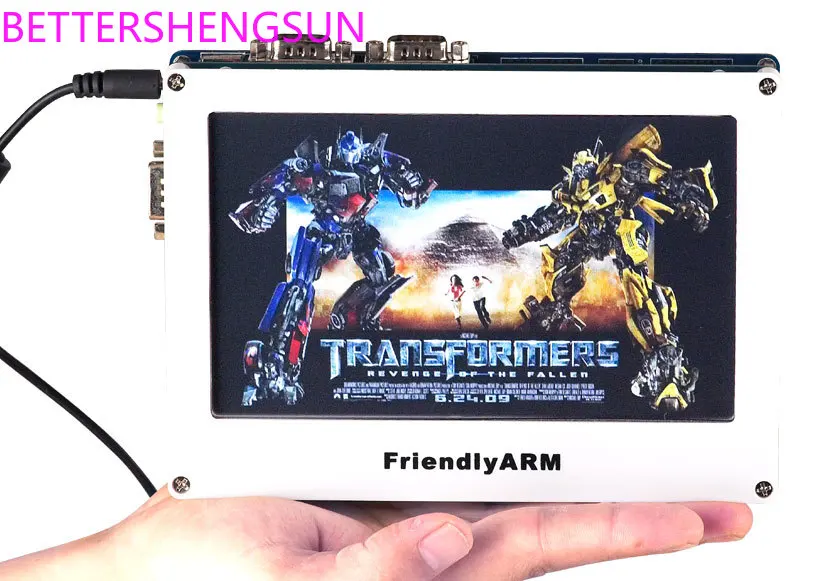

Ниже представлена фотография комбинированного комплекта micro2440
