Abner nicely magical tool Store
Магазина Abner nicely magical tool Store работает с 25.06.2019. его рейтинг составлет 86.8 баллов из 100. В избранное добавили 302 покупателя. Средний рейтинг торваров продавца 4.5 в продаже представленно 10365 наименований товаров, успешно доставлено 2627 заказов. 818 покупателей оставили отзывы о продавце.
Характеристики

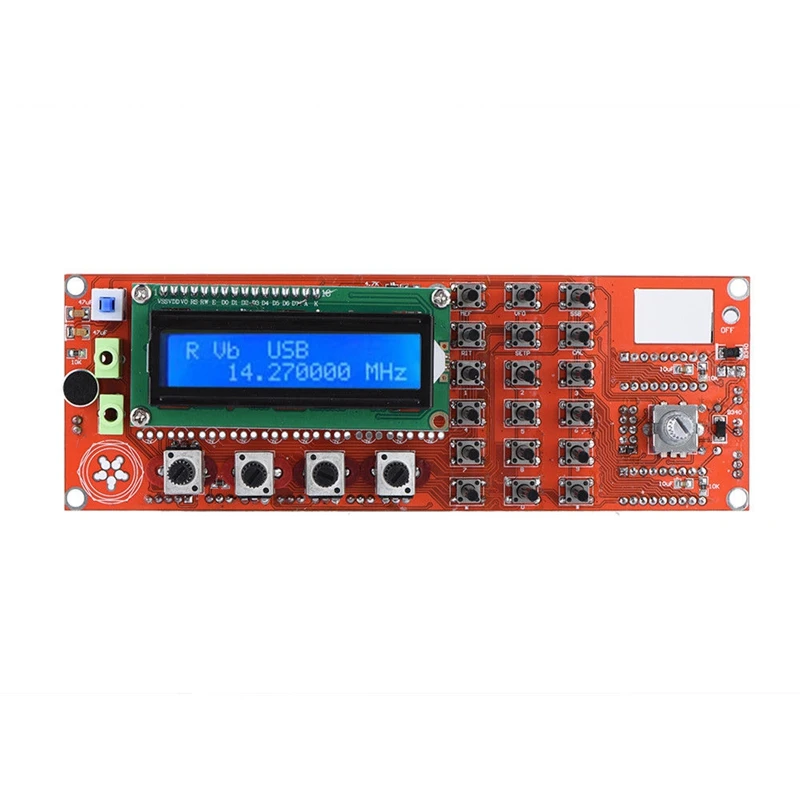

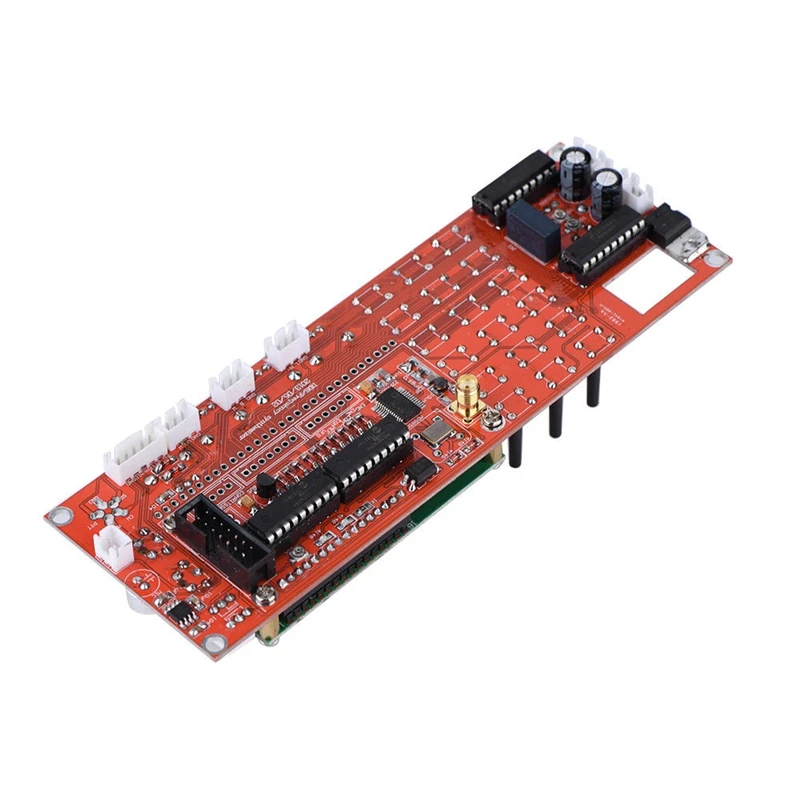

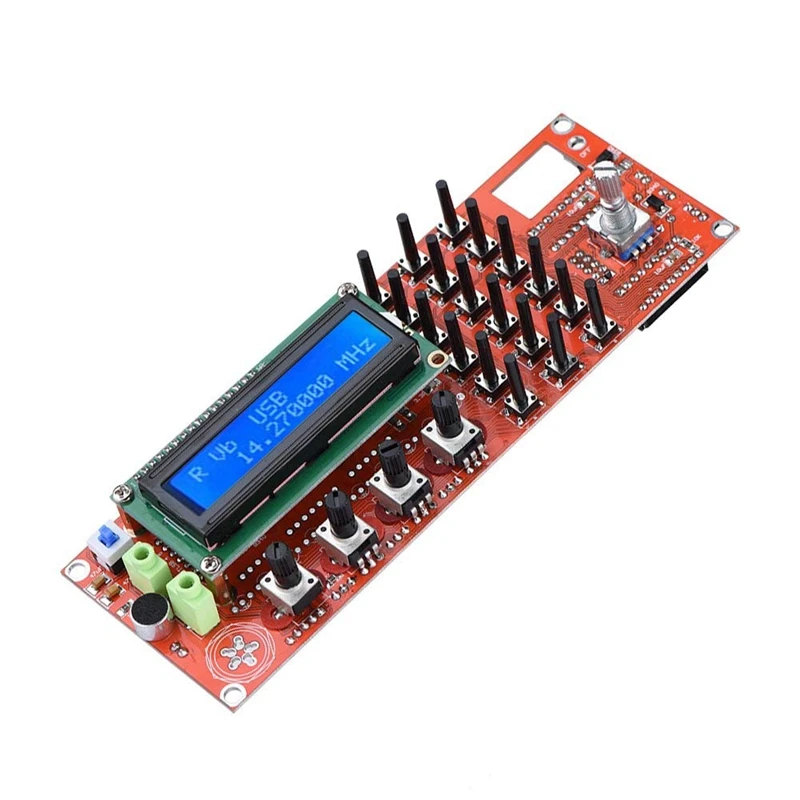

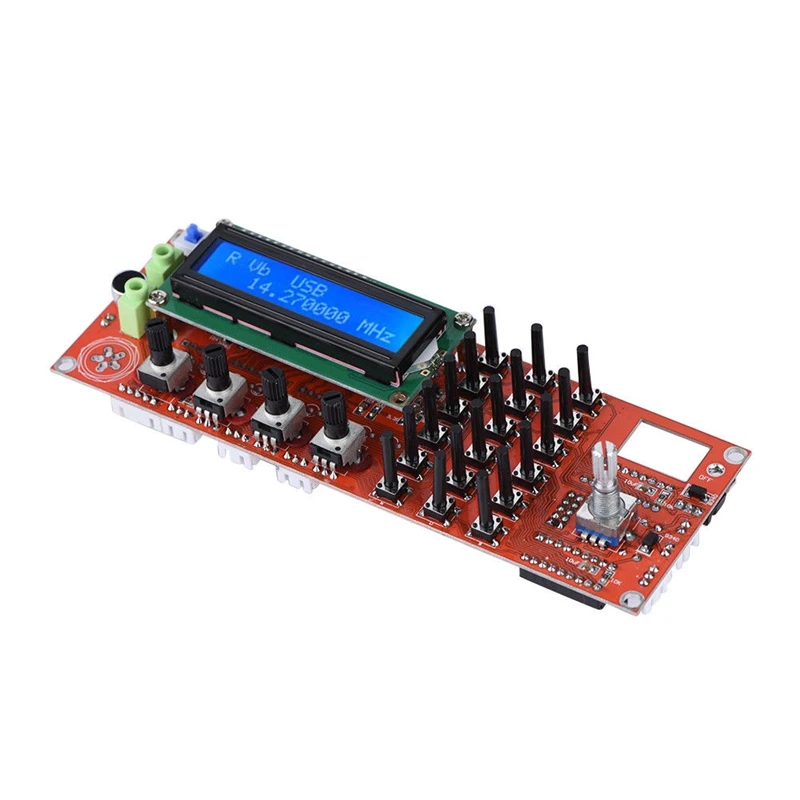

DDS генератор сигналов 0 ~ 55 МГц для цифровое Любительское радио SSB6.1
История изменения цены
*Текущая стоимость 3 601,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 4573.20 руб. | 4664.45 руб. | 4618.5 руб. |
| Jul-16-2025 | 3709.93 руб. | 3783.51 руб. | 3746 руб. |
| Jun-16-2025 | 4501.78 руб. | 4591.97 руб. | 4546 руб. |
| May-16-2025 | 4465.17 руб. | 4554.3 руб. | 4509.5 руб. |
| Apr-16-2025 | 3565.13 руб. | 3636.73 руб. | 3600.5 руб. |
| Mar-16-2025 | 4393.26 руб. | 4481.12 руб. | 4437 руб. |
| Feb-16-2025 | 4357.49 руб. | 4444.56 руб. | 4400.5 руб. |
| Jan-16-2025 | 4321.97 руб. | 4407.44 руб. | 4364 руб. |
Описание товара
Ключи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: передача от VFO A к VFO B или от VFO B к VFO A.SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и on...RIT: тонкая настройка на приемную частоту. CAL: Набор функций. KB-1 и KB-2 имеют общий контакт, но не GND.

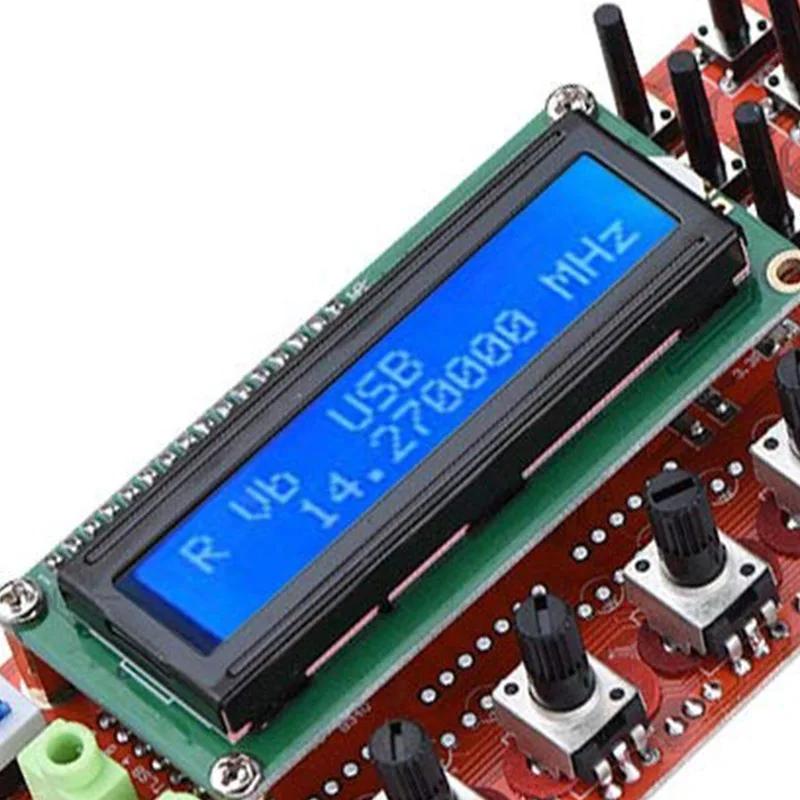

Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ).TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). Частота запрограммирована в DDS, рассчитывается как показано ниже. RX = ABS(RX_DDS_FREQ).TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ).RX_DDS_FREQ, MIN_RX_DDS_FREQ,MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примечания: DDS SYSTEM CLK: можно использовать Частотный тестер для получения осциллятора 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000. Офсетная фреза: можно установить as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).
Как работать: нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL. A: включить 6XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Цвет: красный
Материал: PCB
Содержимое посылка
1 генератор сигналов DDS
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
|
