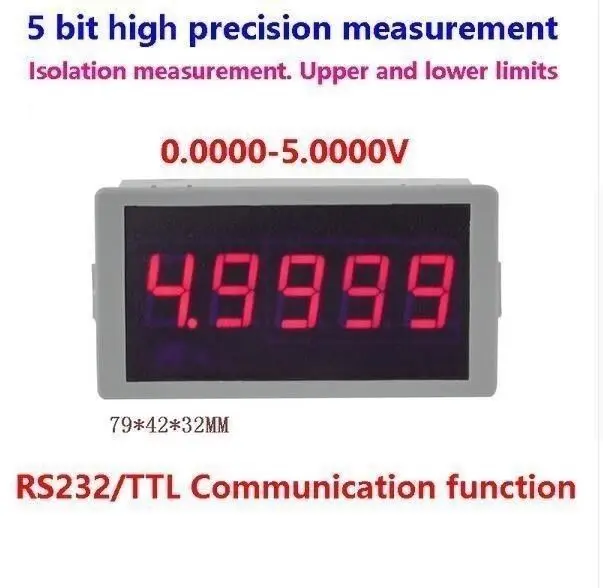

Особенности:
Диапазон измерения:0,0000-5,0000 в
Рабочая температура: -10 ℃ ~ 60 ℃
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: <50 мА
Точность измерения: 0.01%(+/-2)
Измерение сопротивления: 1 МОм
Частота обновления: 5 раз в секунду
Вес нетто: 65 г
Режим отображения: 5 бит 0,56 дюймовый светодиод
Цвет дисплея: красный
Габаритные размеры: 79 мм * 42 мм * 32 мм (Д * Ш * В)
Размер отверстия: 76,5 мм * 39,2 мм
Длина свинцового провода: 13 см
Описание продукта:
Этот инструмент подходит для измерения высокой точности, имеет идеальный интерфейс связи одновременно, внешний выходной порт RS232, внутренний модуль также имеет резервный разъем уровня TTL. Порт RS232 может напрямую связываться с ПК, также может быть параллельной связью между несколькими машинами с ПК (должен быть оснащен преобразователем RS232 и RS485, собственный модуль с выходом 5 В может использоваться в качестве вспомогательного адаптера питания RS485). Для реализации данных удаленного сбора. При этом имеют различные гибкие настройки параметров. Является высокой точностью и обильной практической функцией инструмента.
Измеритель имеет полную изоляцию. [Внешняя рассылка, порты для измерения мощности машины, управление выходом, все четыре канала изоляции]. Можно сэкономить на покупателе, чтобы добавить изоляционное оборудование. Стоимость модуля в системе, может использовать общее питание к блоку питания. Может заканчиваться в любом положении, как измерение мультиметра. При наличии преобразователя RS232 и RS485 также без использования изоляции.
При точных измерениях одновременно можно устанавливать верхние и нижние значения, когда разрешено обращаться в полицию, раз больше верхнего предела или ниже нижнего предельного значения, он будет издавать звуковой сигнал, в то же время, фотоэлектрическая изоляция низкого уровня выходного сигнала переключателя (Абсорбируемая сила тока 50 мА), удобная для Вас ситуация в системе обработки своевременно.
Прибор с высокоточным преобразователем рекламы, для обеспечения точных данных измерений, имеет пять точных показателей отображения, может обновлять данные в шесть раз в секунду. В то же время вы также можете настроить в соответствии с привычками в обычный четыре с половиной режима дисплея. В четырех с половиной режиме положение дисплея можно отрегулировать с помощью кнопок Десятичная точка, эта функция может быть удобной и индивидуальным пользователям особые требования.
1. Ключевые функции:
Есть две клавиши K1 и K2. Внутри оборудование используется для регулировки настроек. Дважды щелкните K2, экран на CH11, CH - 1 CH, чтобы отрегулировать проект, нажмите K1, K2 или выберите необходимость отрегулировать проект. Дважды щелкните K2, снова в окончательный элемент регулировки, нажмите параметры K1, K2 или Настройте в соответствии с вашими потребностями. Дважды щелкните выход k1. Параметры будут автоматически сохранены. Исключение: CH - 11, функция-восстановление заводского состояния. После ввода CH - 11, нажмите и удерживайте K2 recovery factory и выйдите.
CH-1 корректировка адреса связи
Ch-2 Измерение Значение нулевая коррекция
Ch-3 точная настройка значения измерения
Ch-4 Регулировка десятичного положения (воспроизведение в 4-битном режиме)
Настройка порога крышки Ch-5
Ch-6 Настройка нижнего предельного клапана
Переключатель значения клапана крышки CH-7 (зуммер и выход)
Переключатель действия значения нижнего порогового клапана (зуммер и выход) CH-8
Выбор скорости передачи CH-9 бод
Ch-10 режима отображения (переключение 5 и 4 полурежимов)
CH-11 Восстановление статуса завода
Ch-12 порог сигнализации без нагрузки (если он ниже этого значения, это не повлияет на сигнал, когда он равен 0).
2. Протокол передачи данных:
Скорость передачи данных составляет 9600, что можно установить самостоятельно
О: Работа хоста (ПК) на оборудовании
Данные устройства для одного чтения (после получения этой команды устройство отправит одну информацию хосту и вернется в состояние ожидания)
0x88 + 0xAE + адрес устройства + экземпляр 0x11: 88AE0011
B: непрерывное Считывание данных устройства (после получения этой команды устройство будет непрерывно отправлять данные на хост со скоростью 6 групп в секунду)
0x88 + 0xAE + адрес устройства + 0x21
C: остановить выходные данные устройства, и эта команда останавливает выход, независимо от того, какое устройство в настоящее время работает
0x88 + 0xAE + любой байт + 0x01
D: устройство возвращается в формат данных хоста (ПК)
0xFA + 0xFB + адрес устройства + байт данных 0 + байт данных 1 + байт данных 2 + байт данных 3 + байт проверки
Данные состоят из четырех байтов, которые необходимо преобразовать в число с плавающей запятой для отображения данных. Байт проверки-это результат добавления 4 байта данных.
Примечание: когда клапан установлен и разрешен для перемещения, он будет продолжать вызывать, выход низкого уровня сохраняется, сигнал тревоги автоматически прекратится при потере состояния тревоги.
Подсказка: Каждый завод по производству устройств имеет адрес рассылки 0x00, поэтому, когда вам нужно несколько устройств параллельно, сначала нужно настроить хороший адрес. Каждая часть преобразователя RS232 и RS485 (товары не содержат преобразователь RS485) 9-контактного устройства подключения порта, необходимость правильно заменить рассылку на 2 или 3 фута. Пассивный преобразователь обычно является последовательным портом 4 фута или 7 футов работы, поэтому устройства должны 5 в источник питания подключен к 4 футов или 7 футов, в противном случае преобразователь может не работать.
Некоторые новые реакции не знают, как поместить четыре байта данных в заголовок, показывает проблему с числами с плавающей запятой, таким образом приводится трансформация языка C микроконтроллера, пожалуйста, сделайте собственную справку. [Способ трансформации-это Программирование знаний, а не специальное соглашение]
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Язык Singlechip C получает 4 байта и преобразуется в примеры с плавающей запятой
// Шаг 1: Определите союз
Союз
{
Поплавок data_rx;
Учар а [4];
} Данные;
// Шаг 2: назначьте полученные четыре байта массиву union
Data. a[0]= байт данных 0;
Data. a[1]= байт данных 1;
Data. a[2]= байт данных 2;
Data. a[3]= байт данных 3;
// Шаг 3: Прочитайте номер плавающей запятой в соединении
Floating_point_number = data.data_rx;
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
Примечание: Команда send должна быть шестнадцатеричной шестигранной, а не символом send.
![$_10]()
![rf]()
![SAF]()
Посылка ходит
100% Новый бренд
1X5 bit high прецизионный вольтметр RS232, тестер сигнала последовательной связи, измеритель напряжения
