Кодер Шестерни ручной Электрический миксер для теста с источником питания от

---

Введение двигателя

1. Название двигателя: 37GB-545 микро мотор-редуктор DC 6V 12V 24V с кодером 2. Номинальное напряжение имеет 6 В постоянного тока; 12 В постоянного тока; 24 В постоянного тока 3. 6 В постоянного тока; Вы можете выбрать Скорость без нагрузки: 4 об/мин/6 об/мин/11 об/мин/19 об/мин/24 об/мин/35 об/мин/55 об/мин/104 об/мин/166 об/312 об/мин/500 об/мин (в минуту) Номинальный крутящий момент между 0,2 до 32 кг. См; Крутящий момент, крутящий момент: между 1,5-35 кг. См, рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в DC 6 в, будет соответствующий Номинальный крутящий момент и крутящий момент, пожалуйста, обратитесь к таблице параметров ниже. 4. 12 В постоянного тока; Вы можете выбрать Скорость без нагрузки: 8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm (в минуту) Номинальный крутящий момент между 0,5 до 35 кг. См; Крутящий момент: от 3 до 35 кг. См рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в DC 12 В, там будет соответствующий Номинальный крутящий момент и крутящий момент, пожалуйста, обратитесь к таблице параметров ниже. 5. Постоянный ток 24 В; Вы можете выбрать Скорость без нагрузки: 15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm (в минуту) Номинальный крутящий момент от 1 до 35 кг. См; Крутящий момент, крутящий момент: между 6,3-35 кг. См, рекомендуется, чтобы нагрузка вашего проекта не превышала Номинальный крутящий момент; Выберите Скорость без нагрузки в постоянный ток 24 В, будет соответствующий Номинальный крутящий момент и крутящий момент, пожалуйста, обратитесь к таблице параметров ниже. 5. Направление вращения двигателя: CW или CCW, Поддержка обратного хода; Управляйте вращением двигателя по часовой стрелке или против часовой стрелки, изменяя способ подключения положительных и отрицательных электродов 6. Форма вала двигателя: D тип, пожалуйста, обратитесь к таблице размеров ниже для всех размеров двигателя. 7. Материал зубчатой передачи: металлическая Шестерня s делает двигатель более длительным 8. Скорость двигателя может регулироваться с помощью контроллера скорости. 9. Двигатель имеет стандартный шум при работе. Если у вашего проекта есть требования к рабочему шуму двигателя, пожалуйста, проконсультируйтесь с нами перед покупкой. Мы дадим вам несколько предложений. Спасибо. Когда двигатель перевернут, рабочий звук двигателя будет больше, чем вращение вперед, что является нормальным. 10. Этот двигатель подходит для различных микроавтоматических устройств. До тех пор, пока вы подтвердите, что напряжение двигателя и крутящий момент на ваш выбор подходят для напряжения и нагрузки вашего проекта перед покупкой, нет ограничений на объем использования этого двигателя. Например, игрушечный автомобиль; Электрические шторы; Рекламные щиты; Бытовая техника и т. д. Введение датчика Холла 1. Выходной сигнал: квадратная волна (по умолчанию) AB фаза 2. Диапазон рабочих температур: -40 градусов Цельсия до 120 градусов Цельсия 3. Этот кодер представляет собой двухканальный и трехканальный инкрементный Магнитный кодер. Подходит для использования в суровых условиях. Каждый Магнитный кодер содержит магнитную сетку и магнитную чувствительность для обнаружения двигателя. Выход имеет два канала с квадратурным фазовым углом квадратной волны 90 градусов; Двигатель вращается один раз, а сигналы a и B выводят по 16 импульсов. 4. Разрешение коробки передач двигателя = 11 импульсов * коэффициент уменьшения 5. Длина линии: 280 мм Линейный провод 1. Мотор- 2. Мотор- 3. Датчик Холла GND 4. Датчик Холла vCC 5. Датчик Холла A Vout 6. Датчик Холла B Vout

Таблица параметров двигателя

Нагрузка вашего проекта не должна превышать номинальный крутящий момент двигателя, в противном случае срок службы двигателя будет уменьшен Параметры в таблице ниже являются параметрами для подключения двигателя Номинальное напряжение 6 в/12 В/24 В Если двигатель подключен к входному напряжению без номинального напряжения, все параметры двигателя изменятся.

Ниже приводится описание качественных материалов и конструкций этого двигателя.

1. Провод в Роторе изготовлен из чистой меди. Он более проводящий, устойчивый к температуре и продлевает срок службы двигателя. 2. Высококачественный магнит, полный и не изменяет магнитное поле, так что производительность двигателя лучше, и ротор не застревает 3. Высококачественная углеродная щетка, износостойкая, продлевает срок службы двигателя 4. Вал типа D

Размер только для справки, измерения будут немного отличаться, пожалуйста, обратите внимание перед покупкой

Как купить товары, которые вам нужны Как купить товары, которые вам нужны Посылка A: Вы получите мотор Посылка B: вы получите мотор и монтажный кронштейн Например 1, скорость двигателя, который вы выбираете 6 в 4 об/мин и посылка A; Вы получите двигатель с 6 в 4 об/мин Например 2, скорость двигателя вы выбираете 12 В 8 об/мин и посылка B; Вы получите двигатель 12 в 8 об/мин и монтажный кронштейн

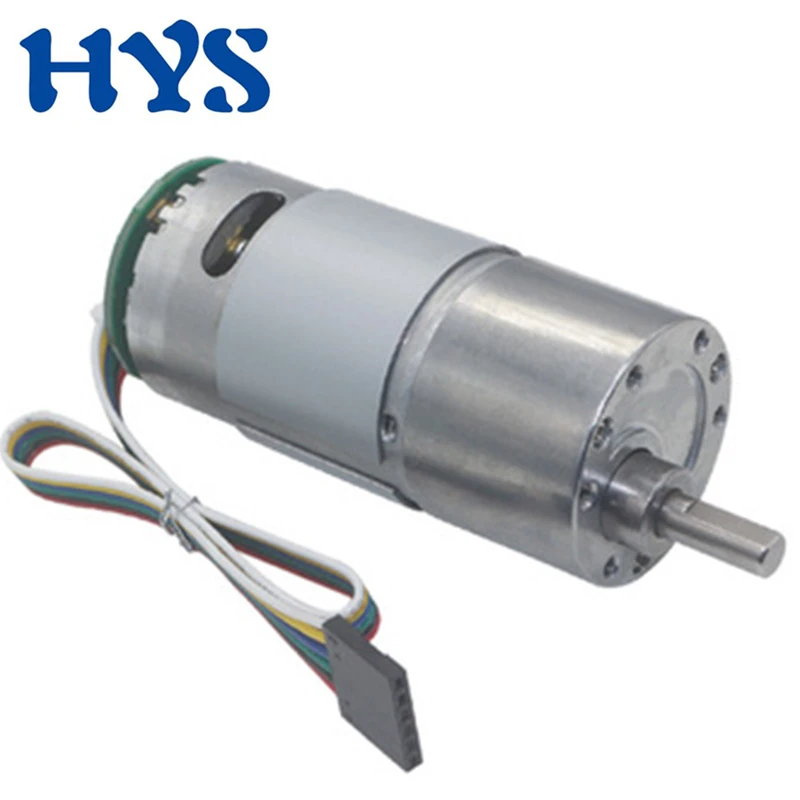

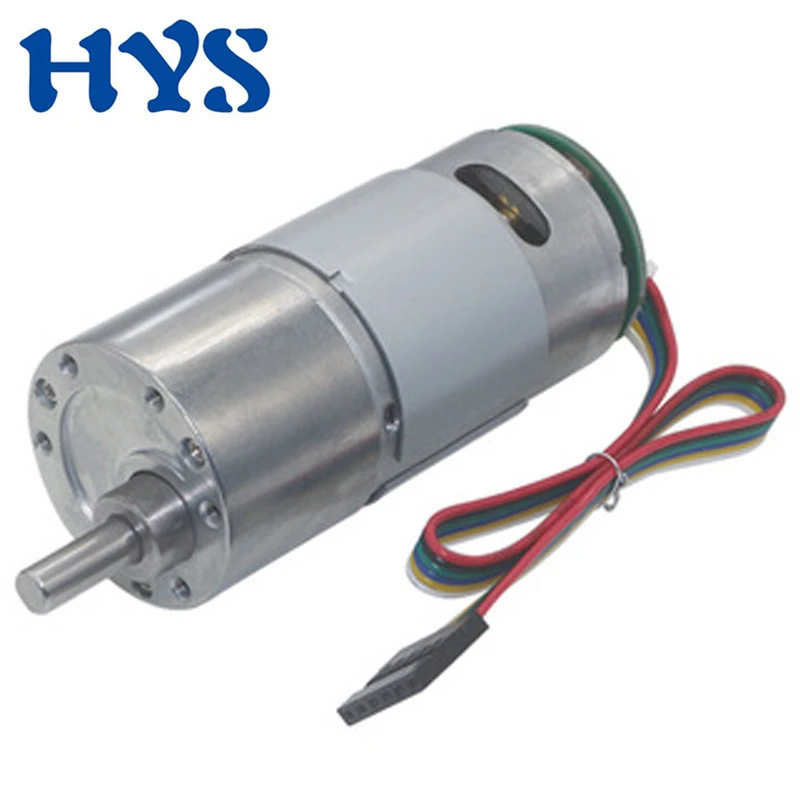

Ниже приводится изображение двигателя

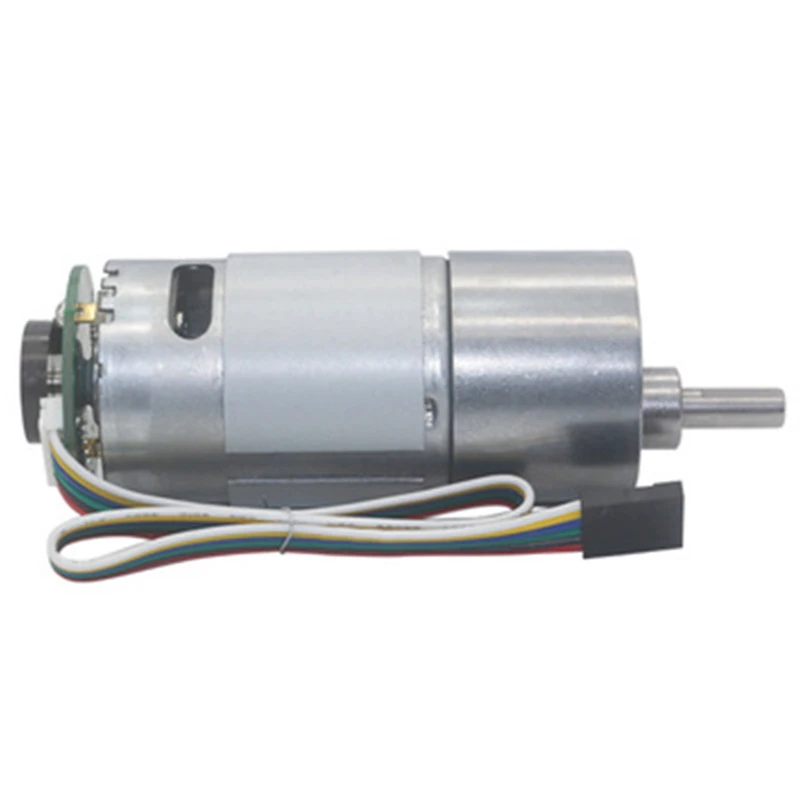

Ниже приводится изображение двигателя

Применение
