Новый продукт, plug and play APRS 51 Track X1 + одиночный выпуск

Предназначен для соревнований и активного отдыха

Встроенный gps-модуль УФ-рации 18650 сменная литиевая батарея, ультра-материнская плата для тонких станций

Время от времени количество обрабатывается в соответствии с количеством снимков. После снимка обычно отправляется 1-2 недели. Если вы не уверены, пожалуйста, проконсультируйтесь.

По умолчанию волосы в Пассе, вам нужно отправить SF, обратитесь к продавцу, чтобы изменить перевозку.

Дружественное напоминание: некоторые устройства являются точными частями, которые трудно обработать. Как правило, они обрабатываются в соответствии с количеством заказа после заказа, и друзья, которые находятся на складе и отправляются в тот же день, тщательно снимаются.


Примечание: По умолчанию выдан модуль V-segment. U-сегмент требует примечаний и не содержит 18650 (длина 65 мм) батареи.

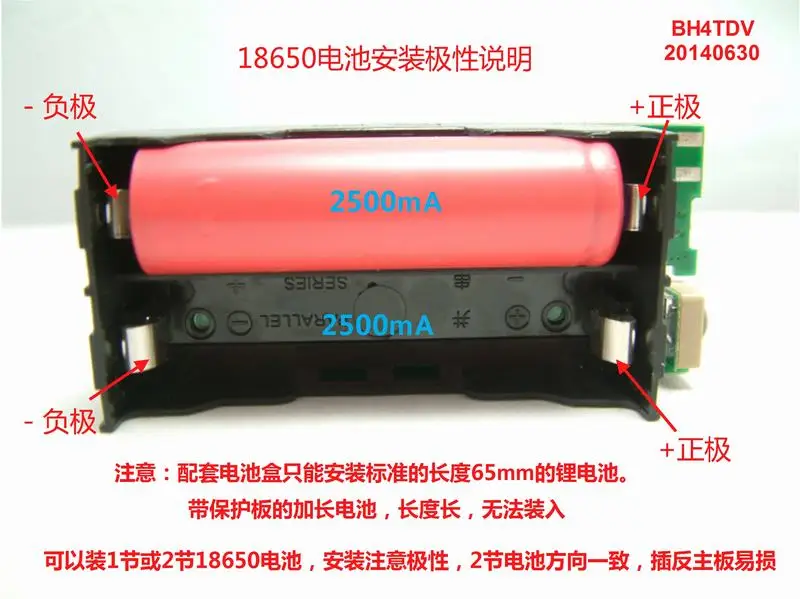

Литиевая батарея 18650 должна быть длиной 65 мм, а Расширенная литиевая батарея 18650 с защитной пластиной не может быть установлена.

18650 литиевая батарея может быть установлена в 1 секции или 2 секции, направление одинаковое, обратите внимание на положительный и отрицательный.

Настройка знака вызова, обновление прошивки и т. д. необходимо подключить USB к ttl линии загрузки, Дополнительный вход USB к ttl линии загрузки + 10 юаней.

Вы также можете установить знак вызова от имени Примечания.



Для облегчения связи была создана группа обмена QQ. Добро пожаловать в группа номер: 94844288



Новые продукты, должны быть разработаны в соответствии с некоторыми требованиями ветчины APRS 51 Track X1 + Одиночная версия
, Независимая технология, подключи и играй, Стабильная и надежная отправка и получение, Новое поступление, небольшое количество продаж, добро пожаловать на заказ!







Более удобно играть в APRS

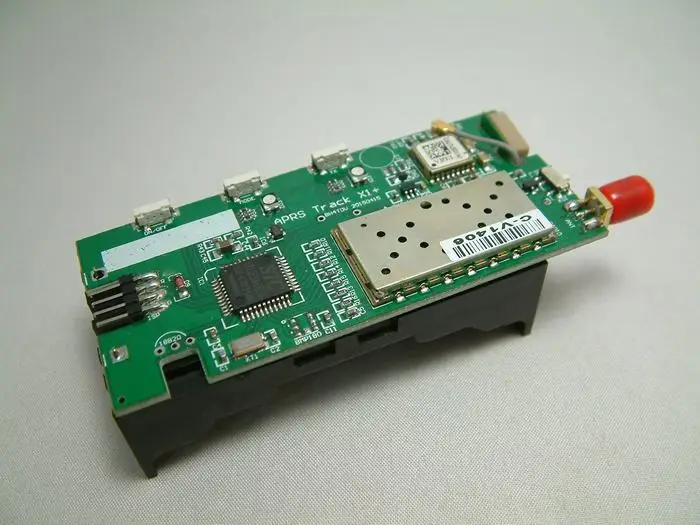

Один выпуск трека X1 + Tracker APRS 51-это современное встроенное устройство для отслеживания APRS, предназначенное для большинства ветчины.

Имеет следующие основные функции: Встроенный gps и низкомощное радио, программирование на поле, компактный размер, потребление микро энергии, простота в использовании, подключи и играй








Оборудование: материнская плата Особенности:

Входное Рабочее напряжение: 3,4-5 В

Ток в режиме ожидания: менее 40uA (плавный переключатель) 0uA (полный выключатель)

Ток излучения: около 0.35A

Размер материнской платы: 100*49 мм

Частота передачи: 136-174 м или 400-470 м, мощность 1 Вт/0,5 Вт

Cpu STC12LE5A60S2 низкого напряжения 3,3 В

Ttl последовательный интерфейс (Скорость 9600)

Поддержка ISP обновления прошивки

Автоматическая функция сохранения энергии



Материнская плата ресурсное обеспечение:

Встроенный gps модуль, gps антенна, резервная батарея (опционально)

Встроенный V сегмент (136-174 м) или U сегмент (400-470 м) модуль рации

Встроенный датчик давления воздуха BMP180 (опционально)

DS18B2O датчик температуры (опционально)

Трехцветный светодиодный индикатор

1 сенсорный переключатель

1 Сенсорная ручная кнопка PTT, 1 сенсорный выключатель питания

2-х секционный 18650 сменный аккумулятор чехол

Светодиодный (три цвета света) Состояние:

Синяя 1 секундная вспышка: gps питание включено, позиционирование

Устойчивый синий: gps позиционирование успешно

Красный: запуск маяк



Светодиодный других факторов:

1. Когда материнская плата включена или перезагружена в первый раз или когда параметры настройки сохранены, светодиодный индикатор загорается в белом цвете в течение 1 секунды.

Gps позиционирования светодиодный:

Выкл.: gps выключен или не расположен. 1 секундная вспышка, gps расположена, данные действительны.



Нажмите на выключатель питания: Нажмите, чтобы включить или выключить питание, и ток в режиме ожидания 40uA после выключения.

При установке литиевой батареи 2500ма время работы в режиме ожидания составляет около 2500/0. 04 = 62500 часов/24 = 2604 дней/365 = 7 лет.



Общий выключатель питания: при закрытии цепь аккумулятора полностью отключена и обычно используется для обновления прошивки.

Примечание: для длительного хранения и транспортировки, пожалуйста, отключите аккумулятор.



Ручной запуск переключатель:

В режиме ручного маяка, когда gps расположен, маяк передается один раз, когда нажимается кнопка TX.
