Raspberry Pi 2 5 "SATA HDD/SSD Плата расширения хранения X820 V3.0 USB 3 0 мобильный жесткий диск

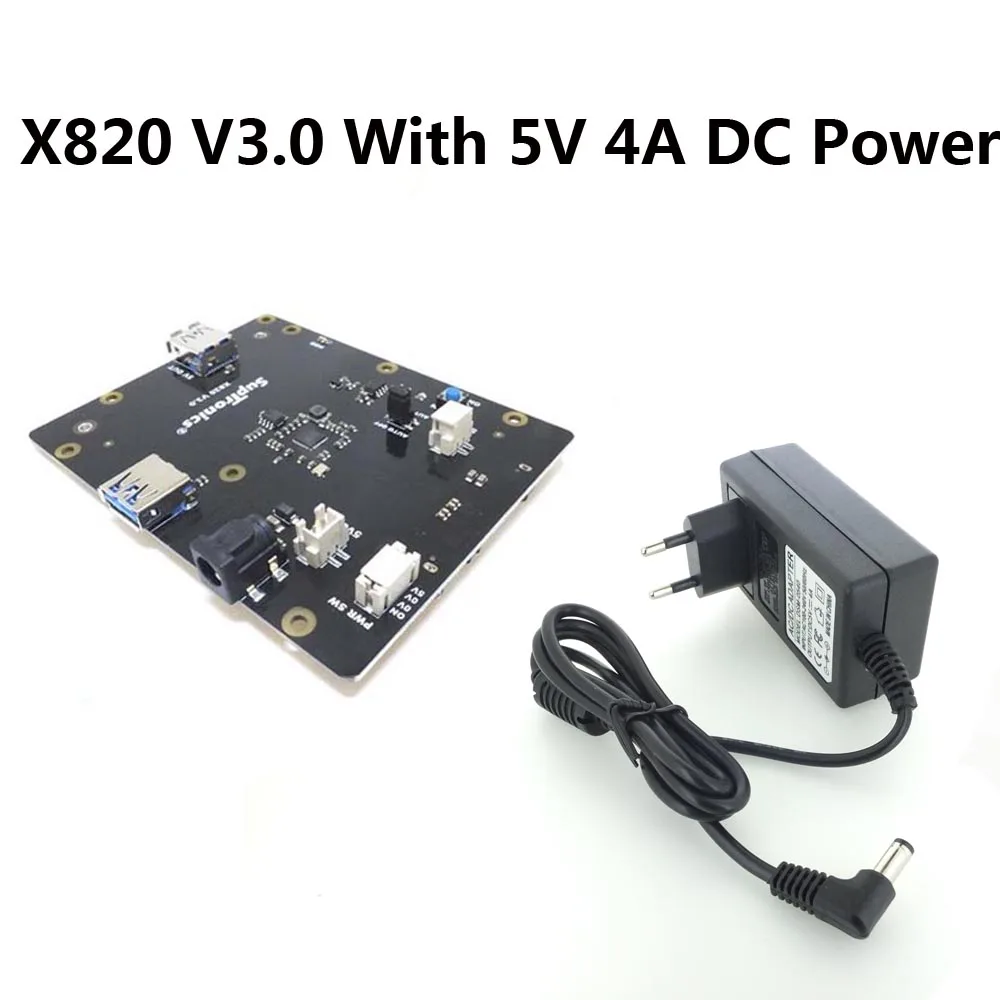

Raspberry Pi 2,5 "SATA HDD/SSD плата расширения памяти, X820 V3.0 USB 3,0 модуль жесткого диска с корпусом + 5 В 4A мощность для Raspberry Pi 3 Model B +/3B

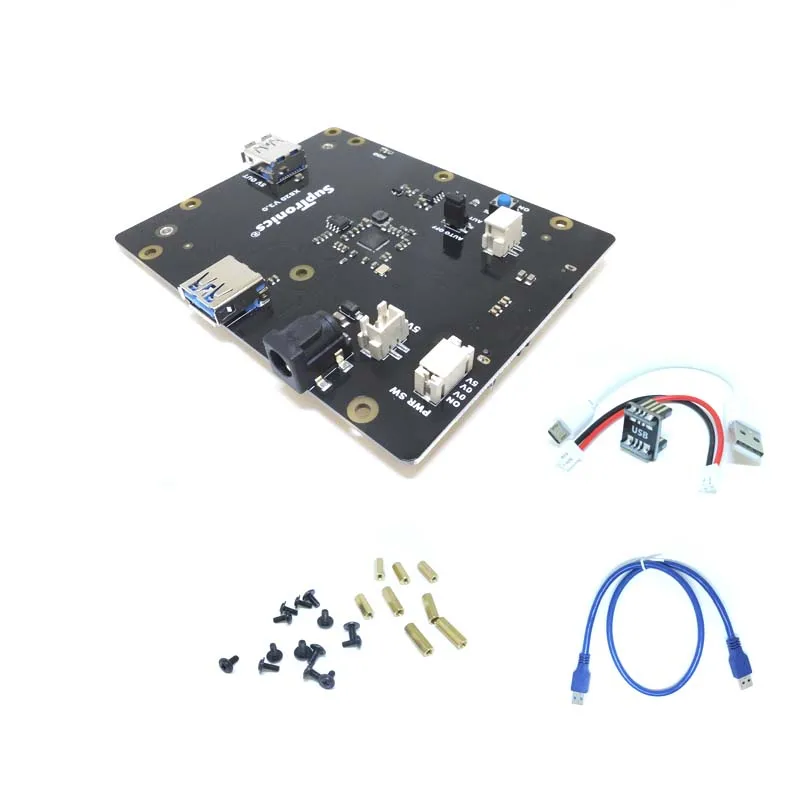

[Упаковочный лист]

• 1 x X820 V3.0 Плата расширения
• Кабель 1 x USB 3,0 (длина: 60 см/23,62 дюйма)
• 1 х USB к Micro USB кабель питания (длина: 14,5 см/5,71 дюйма)
• 1 х USB разъем
• 1 х 2 Pin Мощность соединительный провод (кабель: 10 см/3,93 дюймов)
• 1 х установка винтов
• 1x5 V 4A Мощность

[Обзор]

• Модуль камеры Raspberry Pi X820V3.0Плата расширения обновленная версия платы X820 V1.3, и эта плата расширения обеспечивает полное решение для хранения raspberry pi;
• Он плавно соединяет любой 2,5 "(2,5 дюймов) Внешний SATA HDD/SSD диск с Raspberry Pi Compute Module. С платой Rasberry Pi X820 вы можете легко развернуть хранение;
• При использовании с 2,5 "SSD/HDD, пользователь может использовать X820 V3.0 плату в качестве мобильного жесткого диска для raspberry pi и подключенияНепосредственно к компьютеру (ПК)/ноутбуку, не требуется дополнительная мощность.
• Поддержка загрузки от USB устройства массового хранения; (команда «reboot» поддерживается ed),Отличная функция для любого пользователя raspberry pi.

[Обновить Особенности]

1. Использование патч-процесса для повышения качества платы X820 V3.0;
2. Добавьте кнопку питания s на плате, чтобы управлять источником питания.
3. Добавьте Модернизированный выход USB 5 V 2A для raspberry pi и внешнего устройства, например мобильного телефона и другого устройства,Пользователь может питать raspberry pi через этот usb-порт, когда GPIO контакты занимают другие платы расширения. (Пользователь может питать raspberry pi через этот usb-порт, вместо использования GPIO pins, так что пользователи имеют доступ ко всем GPIO pins.)
4. Используйте основной чип управления для обновленияРешить проблему, что команда «reboot» не поддерживается в функции V1.3.
5. Используйте r может непосредственно использовать X820 V3.0 в качестве мобильного жесткого диска, даже если вы не включите его (протестирован; с нашим кабелем USB3.0 или используйте хорошее качество и относительно короткий кабель USB3.0); PS: В версии V1.3, Вам необходимо включить X820 одновременно, как при использовании платы X820 V1.3 в качестве мобильного жесткого диска;
6. Адаптер HDMI был удален, что уменьшает сложность установки; он также облегчает дизайн и установку корпуса аксессуаров;
7. Два вида режимов питания поддерживаются; один из режим заключается в том, что власть в raspberry pi через 2 контактный кабель при соединии с GPIO2 (5 В), а также GPIO3 (GND), другой режим-питание raspberry pi через usb-порт;PS: Не используйте два вида режимов одновременно

8. [Особенности]

   • Для использования с: Raspberry Pi 3 Model B +/3B/2B/B +
   • Операционная система: все операционные системы Raspberry Pi s
   • Поддерживает до 4 ТБ 2,5-дюймовые жесткие диски SATA (HDD)/твердотельный накопитель (SSD)
   • Перезагрузка с SSD/HDD непосредственно функция
   • Поддержка загрузки от USB устройства массового хранения; (команда «reboot» поддерживается ed)
   • Идеальное решение для хранения Raspberry Pi;
   • Мобильный жесткий диск fucntion: быстрая передача файлов с высокоскоростным подключением USB 3,0 с ПК или Mac, с этим модулем, используйте r, используйте X820 V3.0 плату в качестве мобильного жесткого диска с 2,5 "HDD/SSD для raspberry pi, никакой дополнительной мощности не требуется!
   • 5 V 2A выходной порт для raspbe  Rry pi, мобильный телефон и другое устройство. Пользователь может питать raspberry pi через этот usb-порт, когда GPIO контакты занимают другие платы расширения.
   • USB 3,1 Gen1 SATA 6 ГБ/сек. контроллер моста
   • Поддержка USB 3,0 Вт/Высококачественный кабель USB 3,0 (длина 60 см)
   • Подключение USB 2,0 обеспечивает функциональность plug-and-play на Raspberry Pi
   • Power s Raspberry Pi-нет дополнительного источника питания для RPi

   [Запрос источника питания]

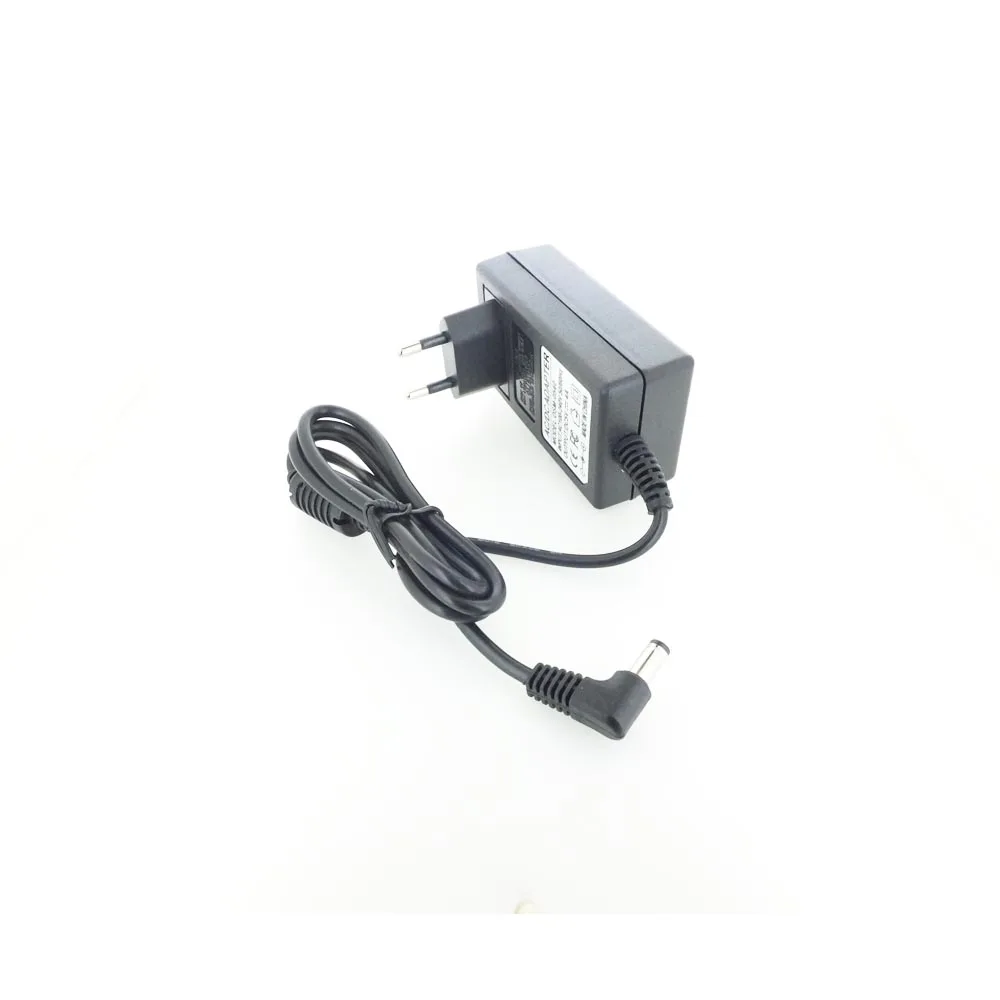

   -Мощность питания: переменный ток 100-240 V Зарядное устройство переменного тока, 50/60 Гц, 5 V DC 4A выход (рекомендованный рост 5 V 4A источник питания ) -Размер штепсельной вилки постоянного тока: 5,5*2,5 мм Примечание:
   • Пожалуйста, используйте X820 V3.0 плату с хорошим качеством питания. Адаптер питания обеспечивает не только Raspberry Pi, но и SSD/HDD. Если мощность низкая, SSD/HDD не может быть определен
   Советы: для блока питания, пожалуйста, обратитесь к 5 V 4A источник питания

   [Разводка печатной платы]

   [Примечание]

   Не используйте питание для RASPBERRY PI через usb-порт PI и выходная мощность 5 В одновременно!

   [Часто задаваемые вопросы]

   1. Нужен ли мне внешний источник питания для платы x820 V3.0? Да, вот Спецификация: 5 В и 4 а с разъемом 5,5 мм. И вы можете купить его здесь:5 V 4A источник питания 2. Что делать, если плата X820 V3.0 не может обнаруживать HDD или SSD? (1) сначала, пожалуйста, используйте высококачественный адаптер питания (мы рекомендуем официальный адаптер питания в продаже:  5 V 4A источник питания  )  , Жесткий диск не будет распознан, если вы используете низкое качество питания, так как тока этого источника питания не достаточно. (2) Если вы все еще не решите проблемы, пожалуйста, выполните команду lsusb' под терминалом linux, и сохраните скриншот результатов, затем отправьте его нам по сообщению, тогда мы решим вашу проблему вместе, как только получим ваше сообщение. 3. Как определить X820 SATA expansoin настольное устройство? Пожалуйста, попробуйте, как показано на рисунке ниже:

[В комплекте чехол]
