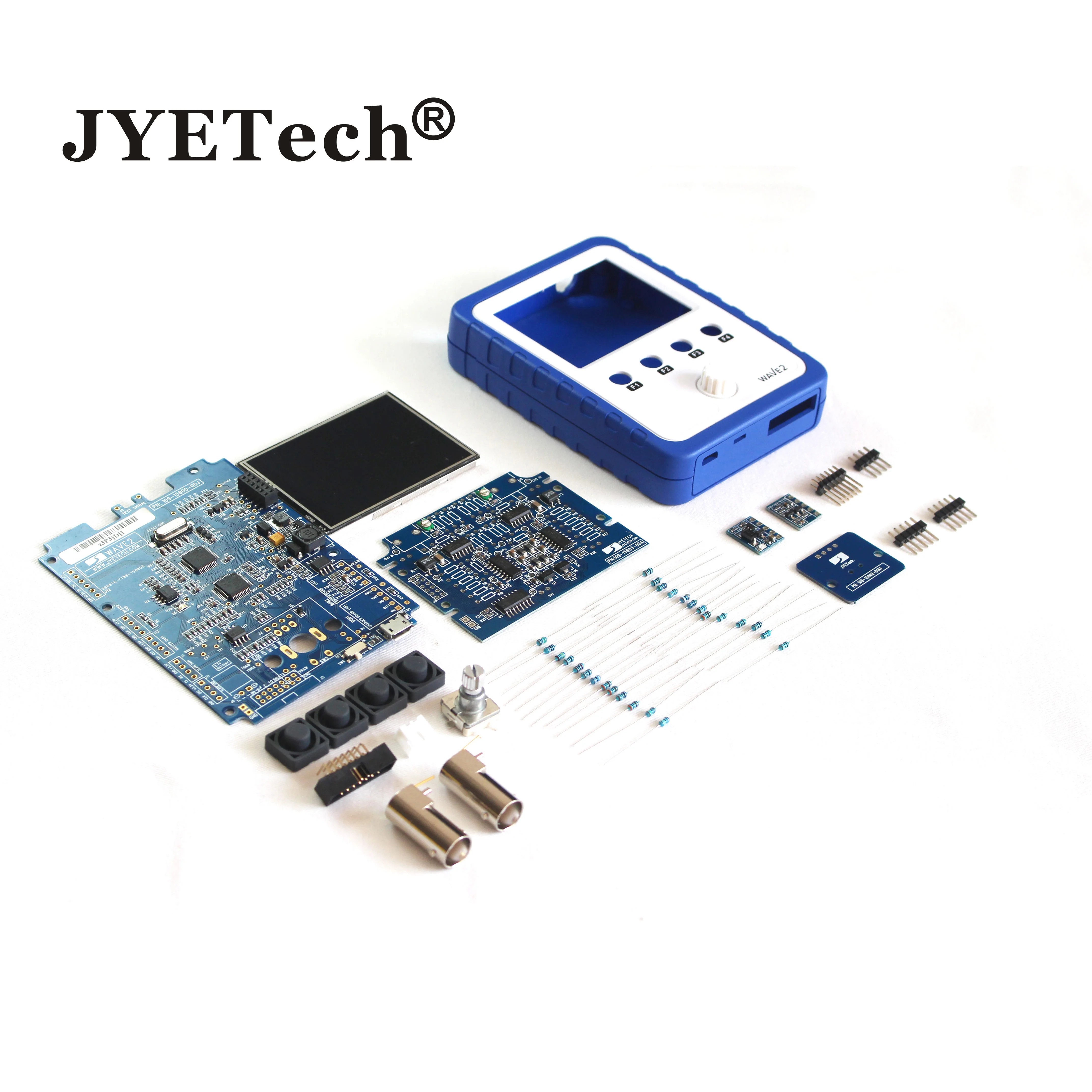

Портативный цифровой осциллограф JYETech WAVE2 с сенсорной панелью набор сделай сам
История изменения цены
*Текущая стоимость 6370.04 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-16-2025 | 7580.63 руб. | 7959.9 руб. | 7769.5 руб. |
| Aug-16-2025 | 7517.10 руб. | 7893.89 руб. | 7705 руб. |
| Jul-16-2025 | 6306.9 руб. | 6621.64 руб. | 6463.5 руб. |
| Jun-16-2025 | 7389.16 руб. | 7758.9 руб. | 7573.5 руб. |
| May-16-2025 | 6434.97 руб. | 6756.41 руб. | 6595 руб. |
| Apr-16-2025 | 7262.79 руб. | 7625.13 руб. | 7443.5 руб. |
| Mar-16-2025 | 7198.32 руб. | 7558.95 руб. | 7378 руб. |
| Feb-16-2025 | 7134.86 руб. | 7491.38 руб. | 7312.5 руб. |
| Jan-16-2025 | 7071.71 руб. | 7425.8 руб. | 7248 руб. |
Описание товара
Обновление продукта [2022.4.27]
«M» версия основной платы выпущена (PN:109-15800-00M). Изменения включают в себя:
1. Ciuchuits разделочных досок BOB1 (JYE118, зарядное устройство) и BOB2 (JYE117, выключатель питания) имеют
Был интегрирован на основной PCB.
2. Добавлен конвертер USB-Uart на основной печатной плате (U20, CH340N). Это позволяет осуществлять последовательную передачу данных и обновлять прошивку через порт USB.[161 плата еще не включена]
Wave2 на youtube
//www.youtube.com/watch?v=P44cYPilRVQ
О WAVE2

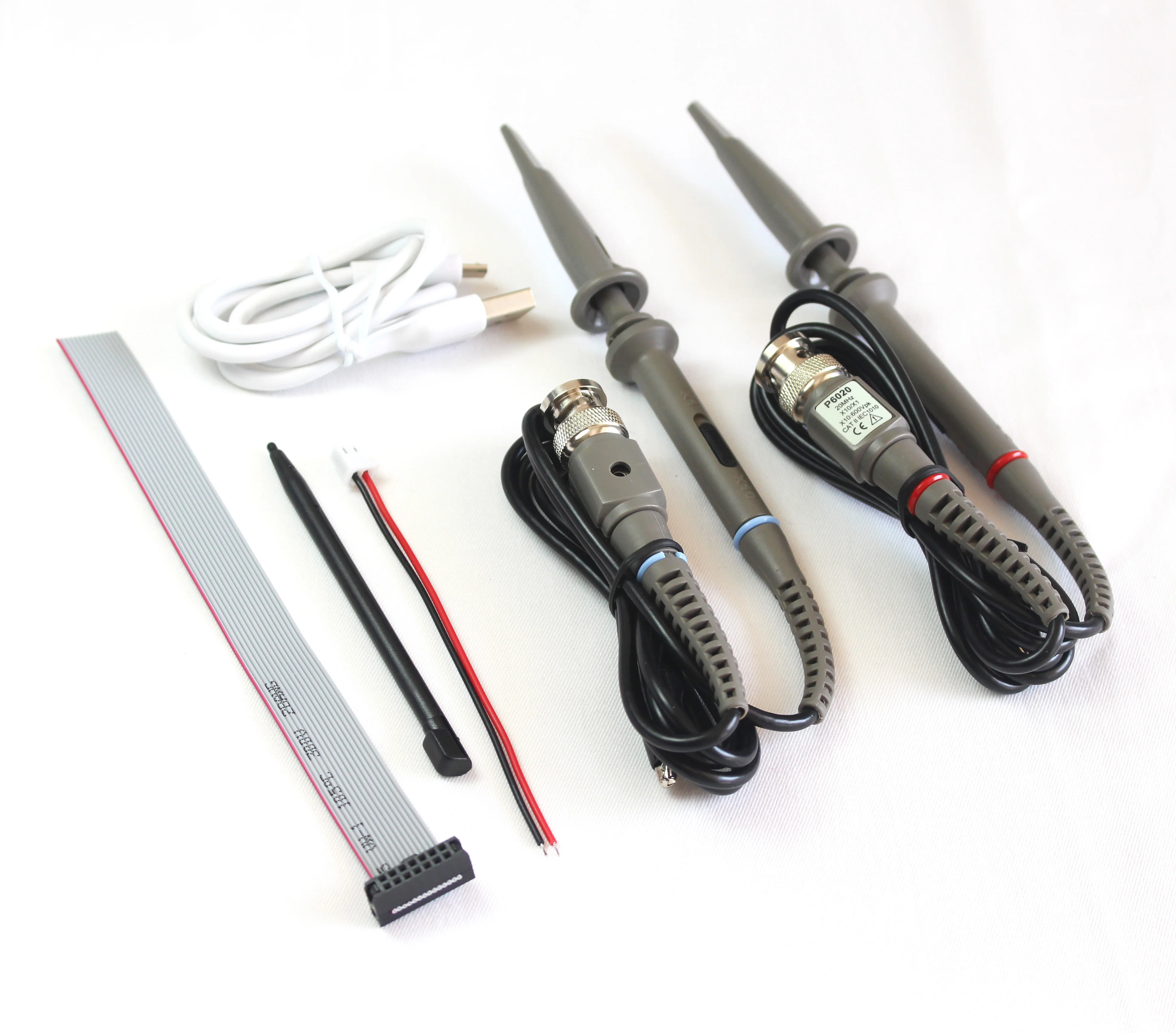

WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники. Благодаря яркому и удобному в использовании цветному сенсорному экрану, с доступом ко многим функциям, доступны только передовые осциллографы, такие как встроенный функциональный генератор и X-Y печать. С дополнительным аккумулятором, он достаточно портативный, чтобы быть взятым везде, где нужно сделать работу. Его захватывающий проект для любого DIY-er, или можно приобрести Полностью Собранный для тех, кто хочет начать использовать его сразу же. Он поставляется со всем, что вам нужно, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте создавать!
Основные характеристики WAVE2
Количество каналов: 2
Полоса пропускания: 0 - 200 кГц на канал
Диапазон чувствительности: 5 мВ/див-20 в/див (с использованием зонда x1)
Максимальное входное напряжение: 50Vpk (с помощью зонда x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон временной базы 10us/DIV - 500s/DIV
X-Y функция отображения: Да
Функция генератора: встроенный 0 - 20 кГц (синус) двухканальный DDS функциональный генератор
Разрешение дисплея: 320x240 цветной дисплей
Диагональ экрана: 2,4 ″
Возможность сенсорного дисплея: Да
Питание от аккумулятора и портативность (батарея не входит в комплект DIY)
Параметры
Общий
2,4 ”320x240 цветной дисплей
Управление сенсорной панелью
Доступен Y-X режим
Встроенный генератор сигналов 2 канала функции DDS генератор
Вес и портативный светильник
Вертикальный
Количество каналов: 2
Аналоговая полоса пропускания: DC - 200 кГц
Чувствительность: 5 мВ/див-20 в/див (с зондом x1)
Ошибка чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC
Горизонтальный
Максимальная частота дискретизации в реальном времени: 1Msps (на канал)
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальное напряжение внешнего триггера: 15 в
Порог внешнего триггера:
Функциональный генератор
Количество каналов: 2
Тип формы волны: синус, квадрат, пильный зуб, лестница
Частотный диапазон: DC - 20 кГц (синус)
Амплитудный диапазон: 0 - 3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0 - 100%
Фаза: -360 - 360 градусов
Питание
Приведенный в действие на 3,7 V литий-ионная аккумуляторная батарея или USB
Потребление тока: ~ 300mA @ 3,7-5V
Внутреннее зарядное устройство (опционально)
Автоматическое выключение питания на батарее
Время работы батареи: Appr. 3 часа (при полной зарядке)
Другие особенности
Y-X режим отображения
Дисплей для измерения на экране
Сохраняет/запоминает до 4 захватов
Серийные выходные данные
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный 1 кГц/3,3 V тестовый сигнал
Важные Примечания
Перед началом работы над Набором «сделай сам» WAVE2, пожалуйста, убедитесь, что у вас есть все инструменты, готовые и некоторый опыт пайки. Ручка паяльника и все компоненты с осторожностью, и держать в недоступном для детей месте.
О батарее
Обратите внимание, что аккумулятор не входит в комплект «сделай сам» WAVE2, однако в комплект входят провода аккумулятора с соответствующим заголовком. Чтобы помочь вам создать собственные батареи, пожалуйста, выберите меньший или равный следующим размерам:
Д x Ш x В = 62 мм x 40 мм x 5 мм; Или
Д x Ш x В = 68 мм x 31 мм x 5 мм
Рекомендуемый Размер батареи:
Д x Ш x В = 59 мм x 37 мм x 5 мм/1200 мАч (обычно указывается как 503759 1200 мАч)
Доступно несколько цветов
15801K комплект с 2 BNC зондом
15802K комплект без 2 BNC зонда
