Руководство по эксплуатации регулятора температуры:

Диапазон контроля температуры: -50 ° C ~ 99 ° C

Температура точность управления: 0,1 ° C

Рабочий Источник питания: DC12V DC 24V AC110V ~ 220V

Датчик: NTC 10K 1 метр (с зондом)

Размер изделия: 79,2 мм × 41,9 мм × 26,3 мм

Размер отверстия: 72,1 мм × 39,2 мм

Вес изделия: 50 г (12 В/24 В),57 г (110 В ~ 220 В)

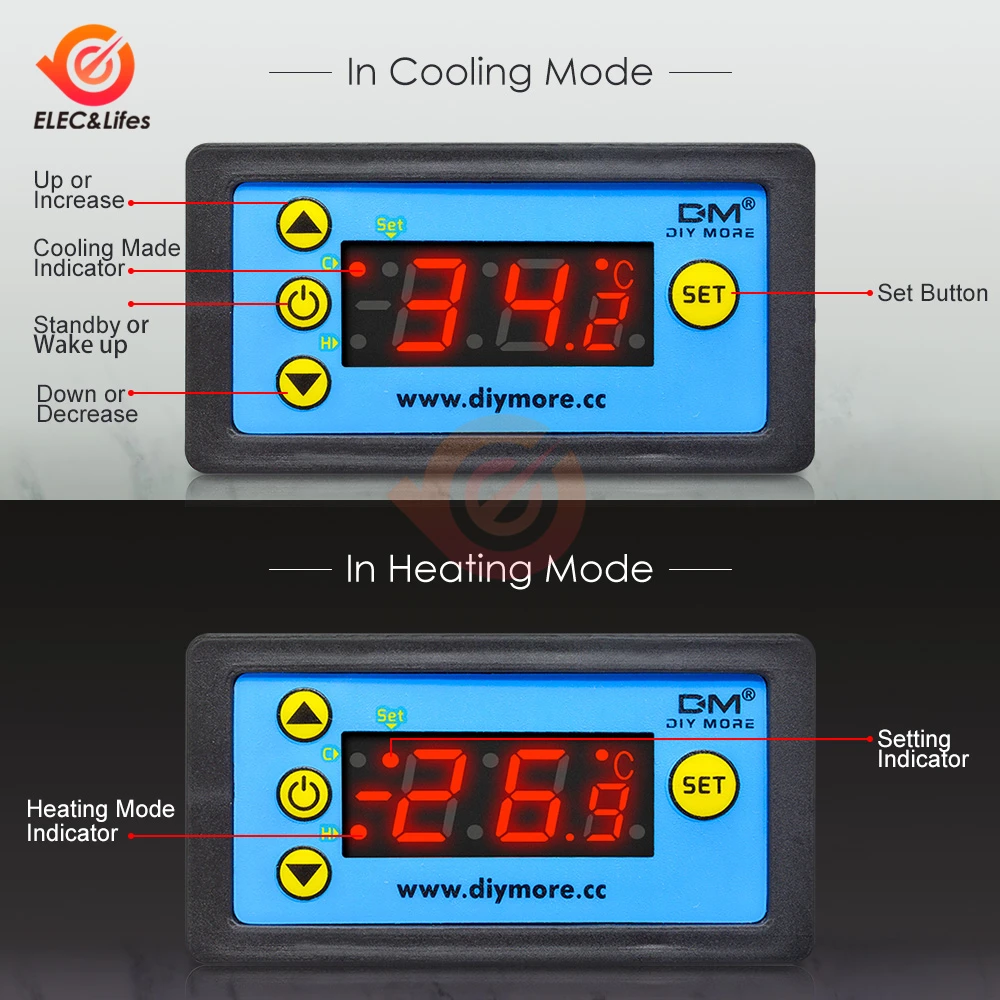

Инструкция для панели

Индикатор-светильник

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

При нормальном рабочем состоянии контроллера нажмите «Набор"Ключ для 3s или более для входа в режим изменения параметров, и"НаборСветодиодный светильник, на экране отображается первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, провод датчика вниз-свинца и питания должен быть сохранен на расстоянии или «▼» ключ для страницы вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите «Набор”Ключ для отображения значения набора параметров текущего меню. Нажмите и удерживайте кнопкуНабор», Нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте обаНабор"Ключ и" key "ключ или" ▼ "ключ одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

Инструкция по коду

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто зуммером, и дисплей трубки nixie "EE", нажмите любую клавишу, чтобы отменить сигнал тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто сигнальными сигналами, И дисплей трубки nixie "HH", нажмите любую клавишу, чтобы отменить звук тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

2. Чтобы избежать помех, датчик вниз-свинец и провод питания должны быть на расстоянии.

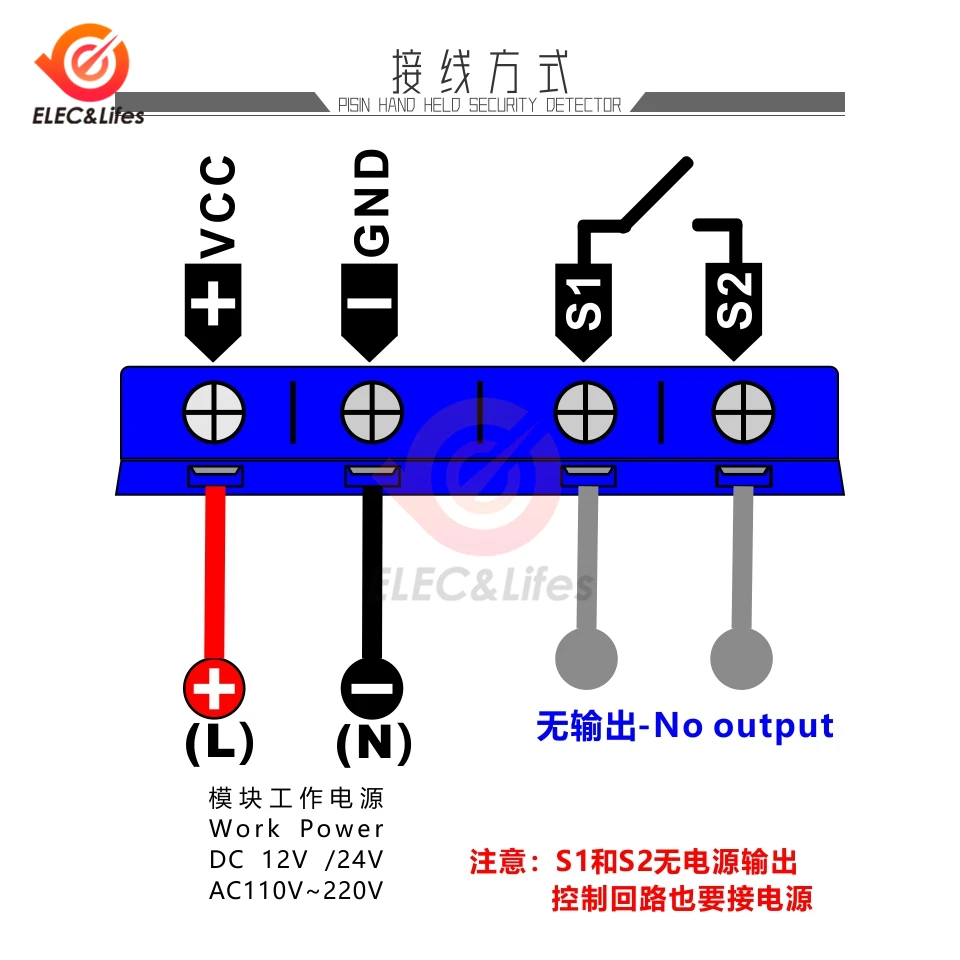

** Рабочее напряжение источника питания должно быть подключено в соответствии со стандартным напряжением этикетки, в противном случае модуль будет легко поврежден
