Цифровой контроллер температуры W1209 светодиодный термостат термометр датчик NTC

Цифровой контроллер температуры W1209 светодиодный термостат термометр датчик NTC

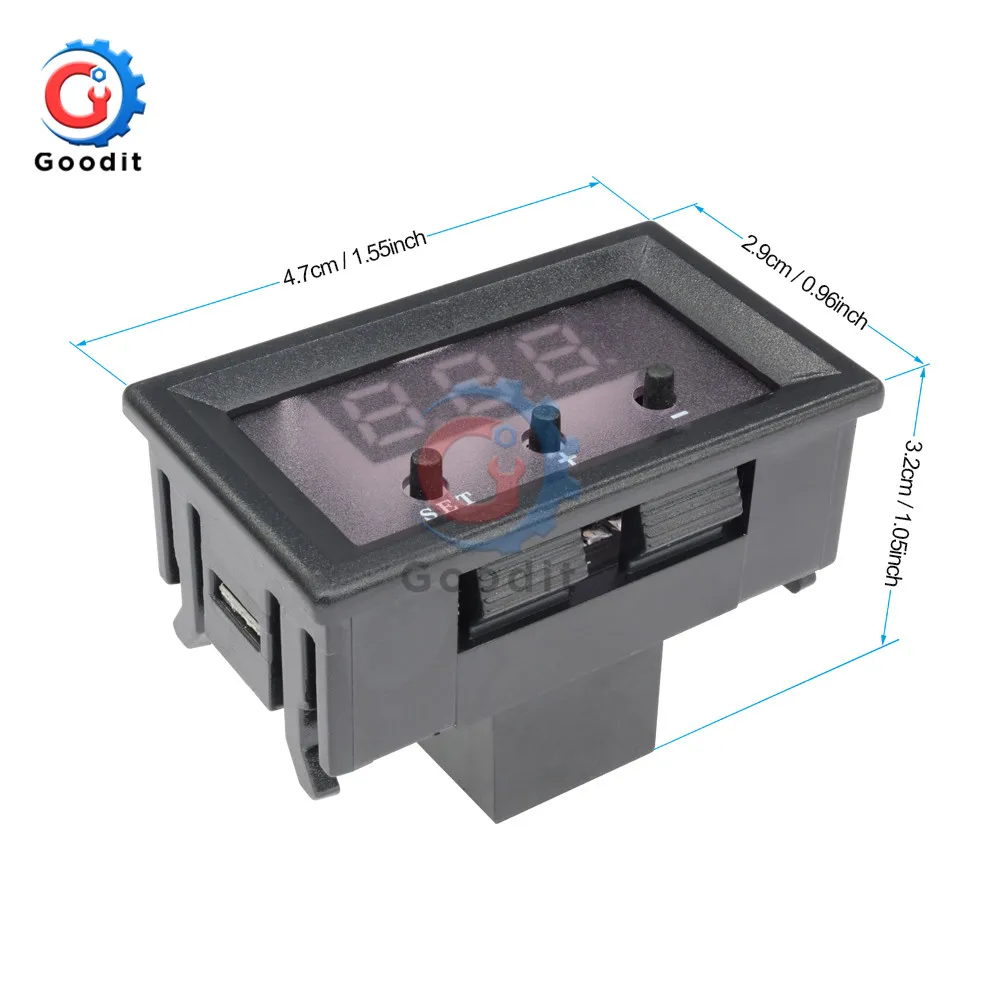

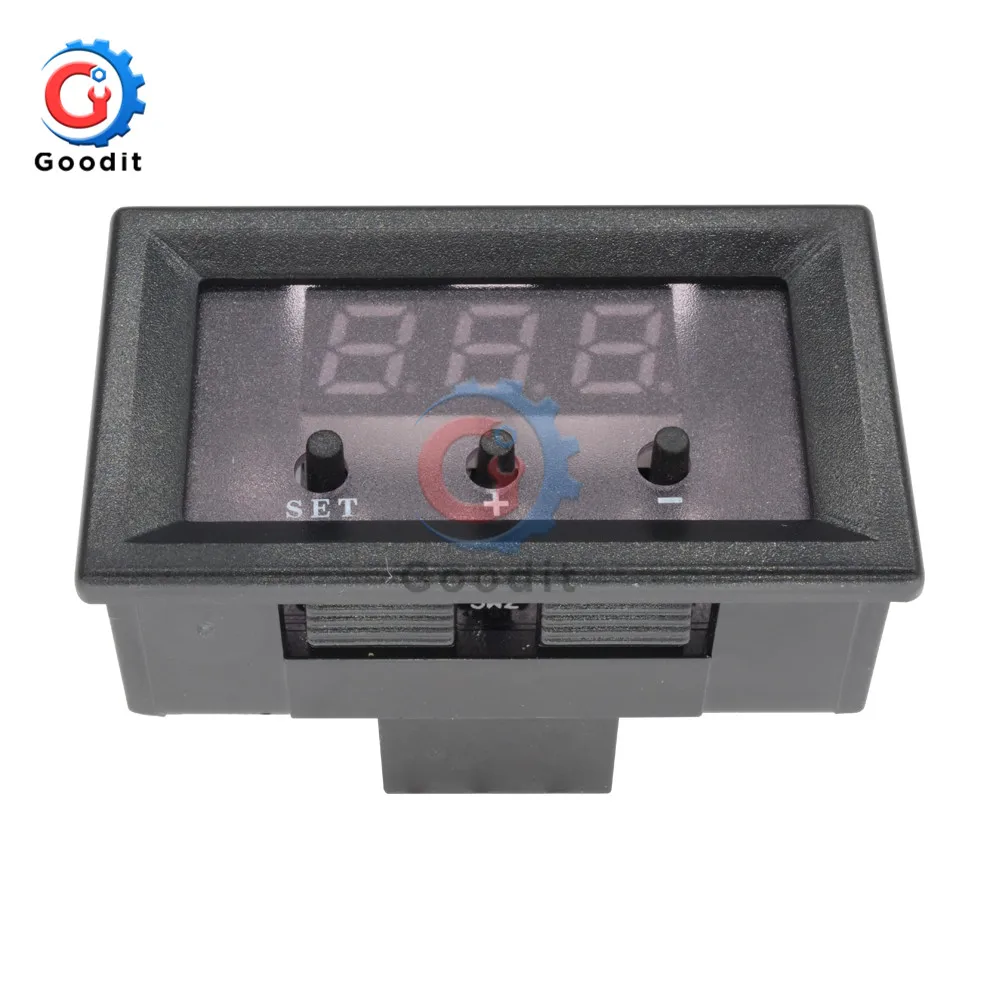

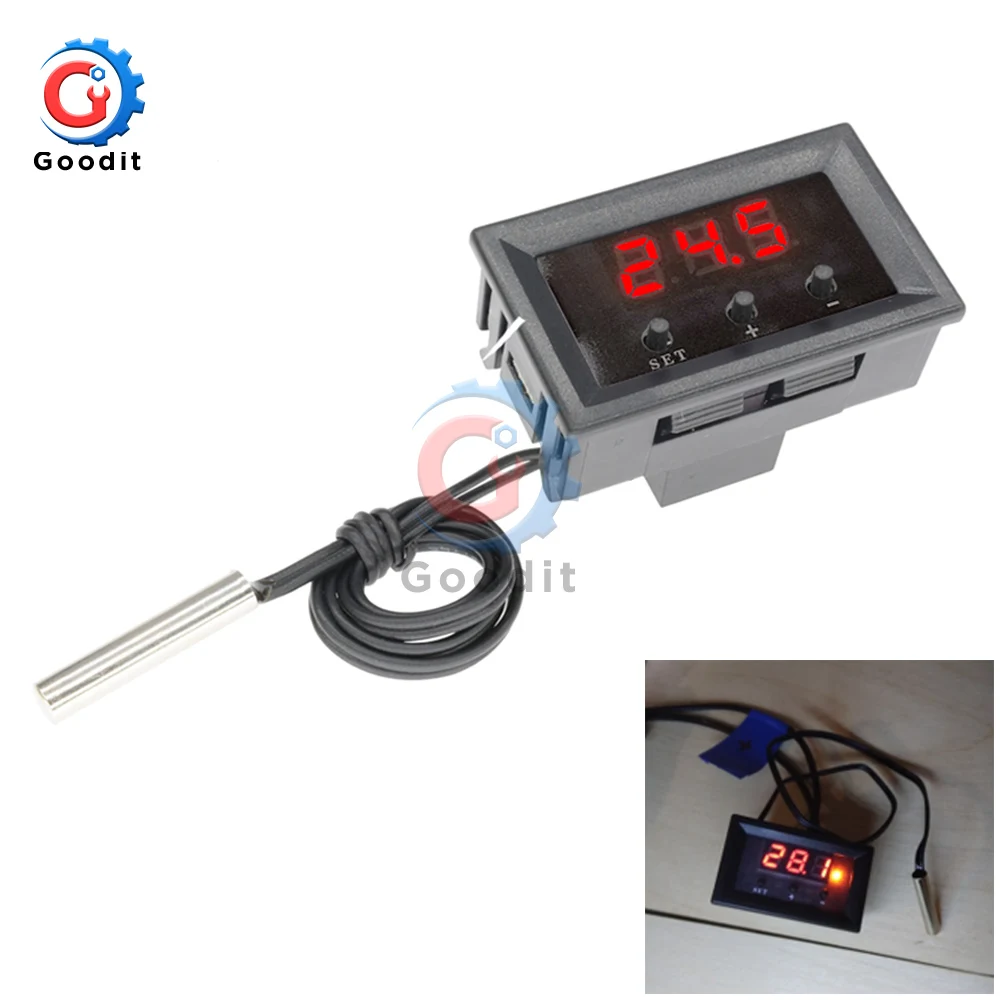

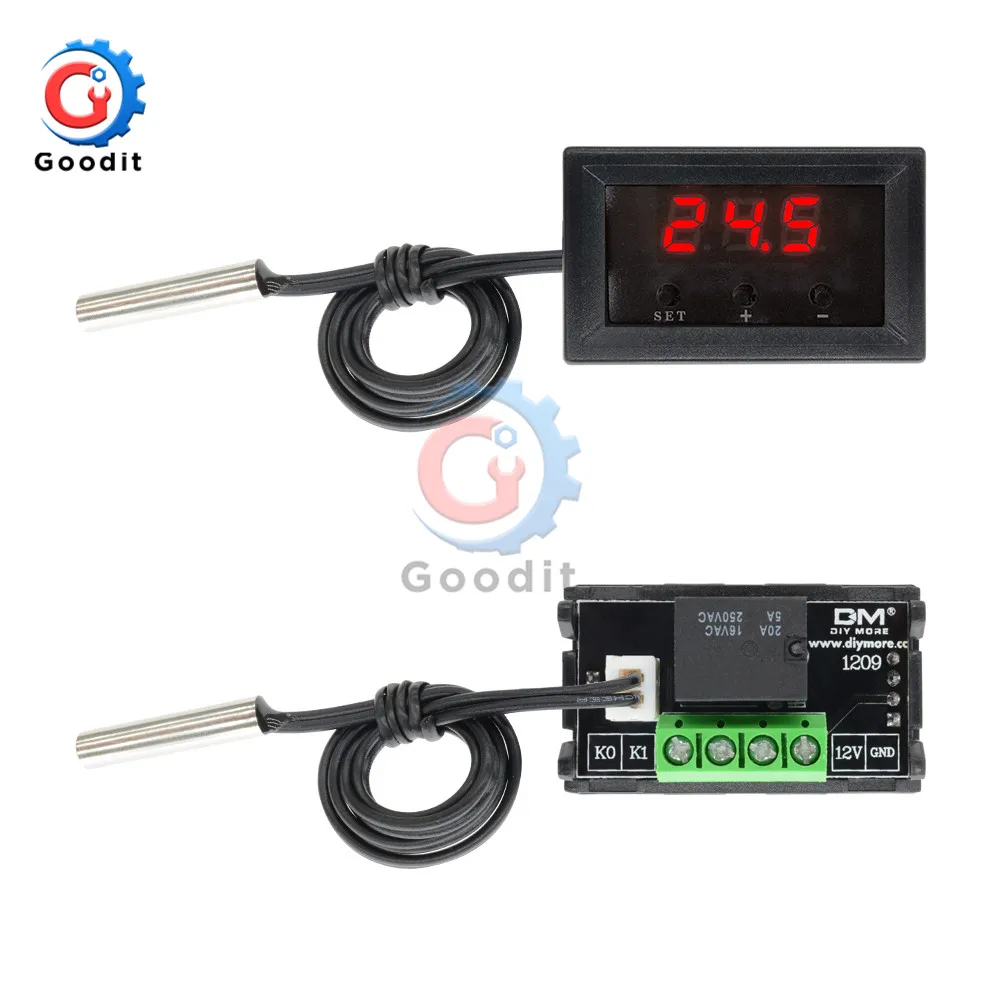

W1209 термостат с оболочкой инструкции   Характеристики продукта Полный заплата машина, волновая пайка, стабильная производительность, хорошая консистенция С оболочкой, которые помогут создать красивый и практичный Встроенный центральный процессор чип (MCU), умнее, нижняя потребеление энергии Мощность-отключения автоматической памяти (MCU встроенный EEPROM ящик для хранения вещей) Управление точность 0,1 градусов по Цельсию Неудачного 0,1, может контролировать, десятичная система (0,1-15,0)   Технические параметры: Температура диапазон регулирования: -50 ~ 110 °C Разрешение:-9,9 ~ 99,9 в тех случаях, когда 0,1 °C Другое Диапазон рабочих температур от 1 °C Точность измерения температуры: 0,1 °C Управление точность: 0,1 °C Точность гистерезиса: 0,1 °C Частота обновления: 0,5 S Дисплей Тип: 0,28 дюйма Три водяного насоса цифровая трубка Входная мощность: 12 В постоянного тока Измерительный вход: NTC (10K 0.5%) Водонепроницаемый линия датчика длина 300 мм Выход: 1 реле Выход, 5A 250VAC, 20A 16VAC Требования к окружающей среде: -10 ~ 60 °C влажности 20%-85% Размеры: 47,5*18,5*31,5 мм Мощность потребление всего станка: Потребляемый ток: ≤ 10MA без застежек в ток: ≤ 65MA   Посылка список: 1 шт * W1209 светодиодный цифровой Температура контроллер 1 шт * NTC датчик кабель

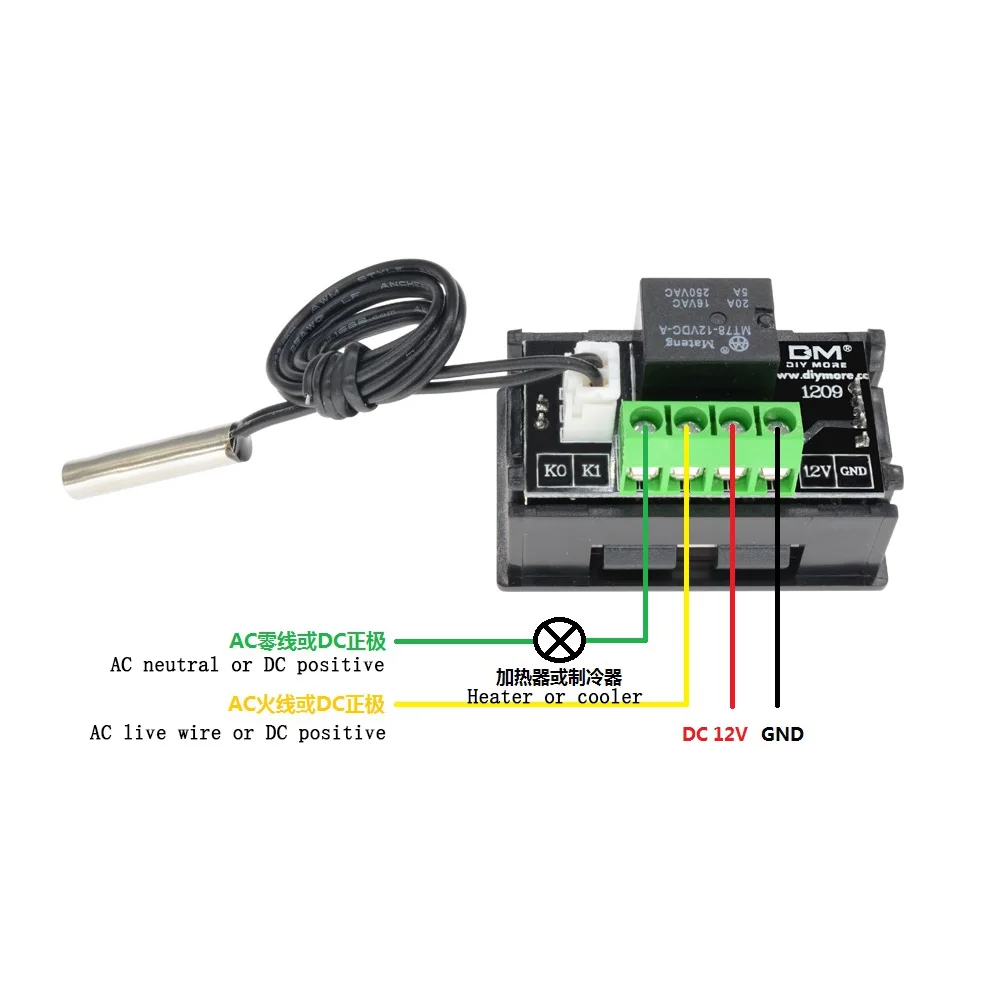

В-третьих, способ применения Для подключения источника питания и оборудование) в качестве источника питания с термостатом. В это время температура отображается на дисплее. Пресс набор Кнопка, дисплей температуры начнет мигать, Пресс +-для того, чтобы установить нужную температуру (Пресс +-для того, чтобы быстро поднять и понизить) закончив, Пресс набор для того, чтобы подтвердить возврат. На данный момент, термостат автоматически выполняет реле на включение/выключение в зависимости от настройки! Четвертое: индикатор светильник и цифровая трубка статус Описание Индикатор светильник: желтый индикатор светильник всегда горит, указывая, что реле закрыт. Цифровая трубка: дисплей LLL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; Дисплей HHH находится вне диапазона измерения, термостат заставит реле открыть Пять, параметр описание функции Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы войти в главное меню настройки, Пресс +-переключать P0...P6, Длинные Пресс комплект или 5 секунд без ключа действий, термостат автоматически подтверждает возврат. P0 режим охлаждения и нагрева (фабрика режим охлаждения): Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить P0, Пресс набор для того, чтобы установить режим работы, пресс +-переключать [H-это режим нагрева] [C Режим охлаждения] нажмите набор вернуть, Длинные Пресс комплект или 5 секунд без ключа термостат действия автоматически подтверждения будет завершен. В режиме охлаждения: в тех случаях, когда измерением температуры стоимостью ≥ температуры уставки + гистерезиса, холодильное реле закрыто и запускается холодильник; В тех случаях, когда измерением температуры значение ≤ температуры для единиц измерения, холодильного оборудования реле отключено, и холодильник не будет закрыт. В режиме нагрева: в тех случаях, когда измерением температуры значение ≤ Температура уставки-гистерезиса, реле для нагрева тянет и нагревателя начинается; В тех случаях, когда измерением температуры стоимостью ≥ температуры для единиц измерения, В реле для нагрева выключен и нагревательный прибор выключен. P1 гистерезиса установка (Прямая поставка с завода по Заводской значение 2 ° C): Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить P0, Пресс +-переходить на P1, Пресс набор для установки разницу назад, Пресс +-установить разницу в 0,1-15, пресс комплект вернуться в тех случаях, когда по завершении работ длинные Пресс комплект или 5 секунд без кнопки motion термостат автоматически подтверждается после завершения. В режиме охлаждения: в тех случаях, когда измерением температуры стоимостью ≥ установленного значения + возвращаемого значения, реле закрывается и запускается холодильник; В тех случаях, когда измерением температуры значение ≤ установленного значения, реле выключен и холодильной камеры выключен. К примеру, охрана окружающей среды составляет 30 °C, заданное значение находится 25 °C и гистерезиса, устанавливается на 2 °C. После включения питания, реле закрывается на холодильник, чтобы начать. В тех случаях, когда вентилятор охлаждения достигает установленного значения 25 °C, реле отключается холодильной камеры и прекращает работу. Температура начала для того чтобы поднять и температура начала расти. В тех случаях, когда температура поднимается до 27 °C, реле закрывает холодильник снова, таким образом, многократного цикла управления при температуре не выше 25 °C + 2 °C. В режиме нагрева: в тех случаях, когда измерением температуры значение ≤ заданное значение обратного разницы, реле закрывается и нагреватель запускается; В тех случаях, когда измерением температуры ценность составляет ≥ заданных значений реле выключен и нагревательный прибор выключен. Например, если окружающей среды составляет 10 °C, заданное значение находится 25 °C и гистерезиса, устанавливается на 2 °C. После включения питания, реле закрывает нагреватель для начала. В тех случаях, когда она нагревается до 25 °C, реле отключает обогреватель и нагревательный прибор выключен. На температуры начинает уменьшаться. В тех случаях, когда она опускается до установленного значения 23 °C, реле закрывает нагреватель для того, чтобы начать снова, таким образом, многократного цикла контроля температуры не ниже 25 °C - 2 °C. P2 верхняя температурная Настройка верхнего предела (Заводское значение 110 °C): Для того, чтобы избежать опасности Настройка температурного режима слишком высока из-за неправильной эксплуатации, термостат имеет самые высокие настройки верхний предел функции, что ограничивает диапазон настройки самой высокой температуры уставки контролируется термостат. Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить P0, Пресс +-переходить на P2, Пресс набор для того, чтобы установить верхний предел, Пресс +-установить самые высокие настраиваемые температуры, максимальное значение 110, Пресс набор для того, чтобы вернуть деньги за покупку после отделки, Пресс-набор или 5 второй раз без каких-либо действия кнопки термостат автоматически подтверждается после завершения. Например: набор до 60 температуры для единиц измерения может быть установлена только до 60 ° C. Если заданная температура должна быть расширена, необходимо сначала отрегулировать верхний предельный набор значений. P3 самой низкой температуре нижний предел (Прямая поставка с завода по Заводской высокой добавленной стоимостью 50 °C): Для того, чтобы избежать льда блокирование вызваное к неправильной эксплуатации, регулятор температуры имеет самые низкие настройки верхний и нижний предел функции, что ограничивает диапазон настройки и тепло даже при очень низкой температуре уставки контролируется термостат. Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить P0, Пресс +-переходить на P3, Пресс набор для того, чтобы установить нижний предел, Пресс +-установить самую низкую настраиваемые температуры, самую низкую ценность составляет-50, Пресс набор для того, чтобы вернуть деньги за покупку после отделки, Пресс комплект или 5 секунд без ключа термостат действия автоматически подтверждается после завершения. Например: набор 2 температуры для единиц измерения может быть установлена только до 2 °C минимум. Если Температура уставки состоит в том, чтобы быть расширена ниже, нижний предел установленного значения должны быть отрегулированы в первую очередь. P4 изменением температуры (Прямая поставка с завода по Заводской значения 0 °C): В тех случаях, когда измеренная температура отклоняется от нормальной температуре или из-за особых потребностей потребителя аппаратных средств, эта функция используется для коррекции фигуры. Исправленный температура = температура до коррекции + коррекция стоимости допустимого диапазона is-7,0 ~ 7,0. Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P4, нажмите «установить», чтобы исправить, нажмите +-чтобы установить значение коррекции, нажмите «SET», чтобы вернуть, когда закончите, длинные Пресс комплект или 5 секунд без ключа термостат действия автоматически подтвердить выполнять. К примеру, нормального отображения составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он показывает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он показывает 23,5. P5 время задержки (Прямая поставка с завода по Заводской значение 0 минут): В тех случаях, когда холодильник или нагревательным приборам работает с задержкой, функция задержки может быть включен, чтобы защитить срок службы устройства. Функция задержки включает запуск и задержку. Пресс и удерживайте кнопку SET в течение 5 секунд, чтобы отобразить P0, Пресс +-переходить на P5, Пресс набор для того, чтобы установить время задержки блок минуту, Пресс +-комплект одежды для детей 0-10 минут, пресс набор для того, чтобы вернуть деньги за покупку после отделки, Длинные Пресс комплект или 5 секунд без ключа термостат действия автоматически подтверждает завершение В режиме охлаждения: в тех случаях, когда измерением температуры стоимостью ≥ температуры уставки + гистерезиса, Охладитель не запустится на охлаждение сразу, и вам нужно будет работать после того, как установить время задержки. В тех случаях, когда измерением температуры значение ≤ температуры для единиц измерения, холодильной камеры не остановит охлаждение сразу, и он должен быть отключен после того, как Бег в установленное время задержки. В режиме нагрева: в тех случаях, когда измерением температуры значение ≤ Температура уставки-гистерезиса, Нагреватель не будет начать нагрев сразу, и вам нужно будет работать после того, как установить время задержки. В тех случаях, когда измерением температуры стоимостью ≥ температуры для единиц измерения, обогреватель не остановит нагрев сразу, и он должен быть отключен после того, как Бег в установленное время задержки. Например, настройка задержки в состоянии охлаждения составляет 1 минуту. При открывании условие выполнено, охладитель начинает задержки, и через 1 минуту, быстрого охлаждения включен; В тех случаях, когда закрытие условие выполнено, Задержка запуска примерно через 1 минуту, Охладительной системы остановки охлаждения. Когда задержка установлена на 0, она равна функции задержки выключения.
