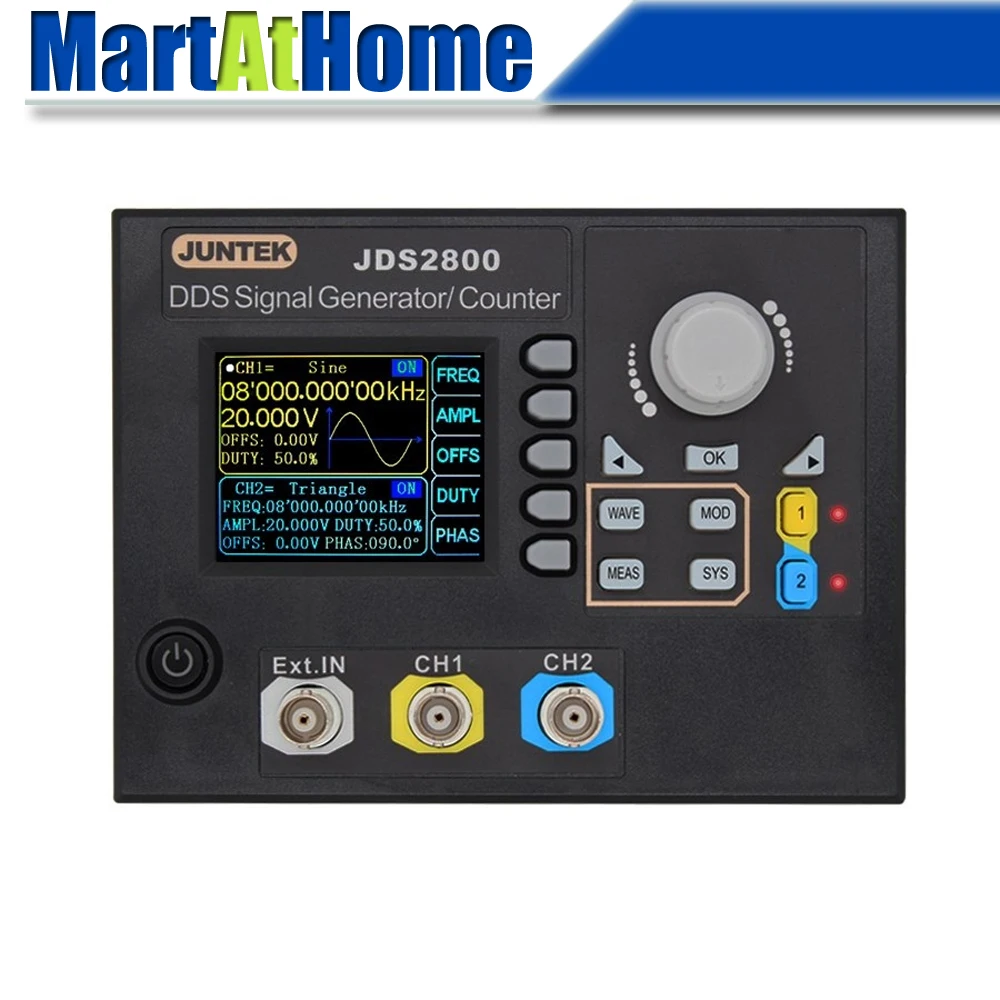

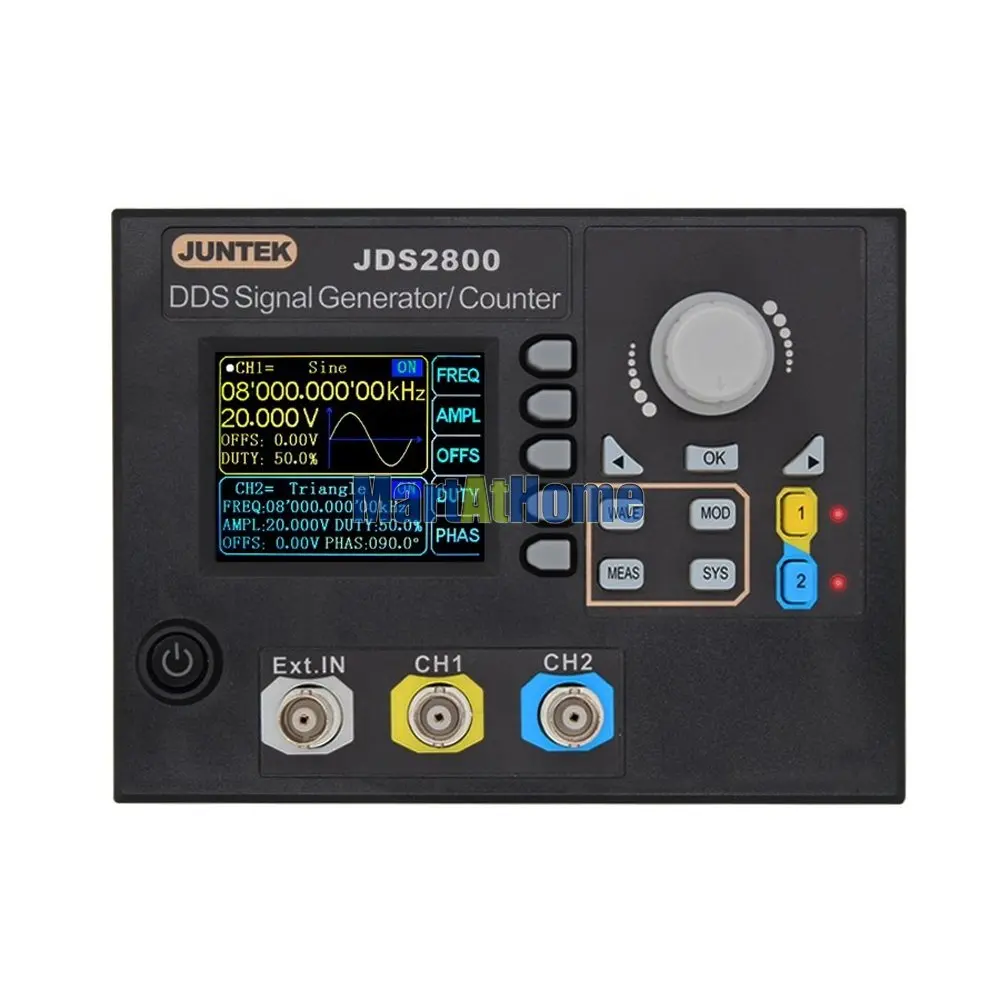

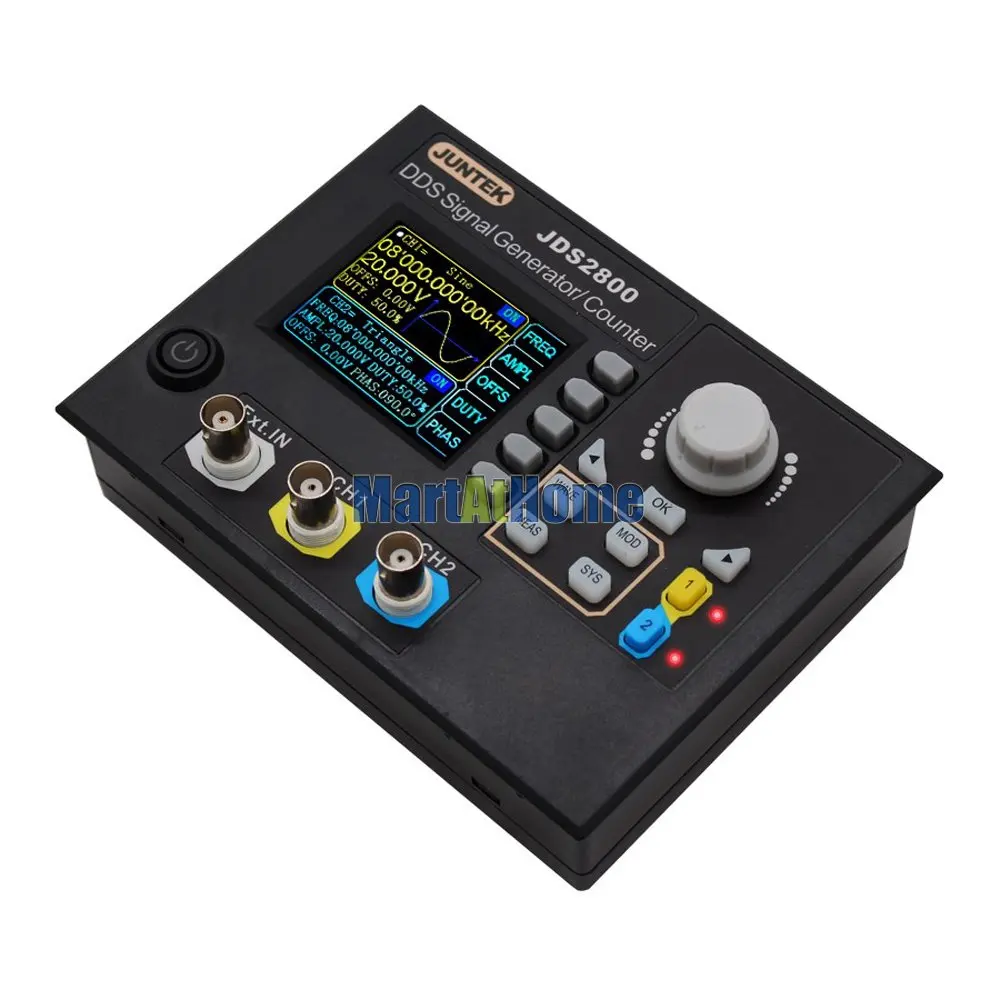

JDS2800 60M 60 МГц генератор сигналов цифровой контроль двухканальный DDS функция

JDS2800 60M 60 МГц генератор сигналов цифровой контроль двухканальный DDS функция

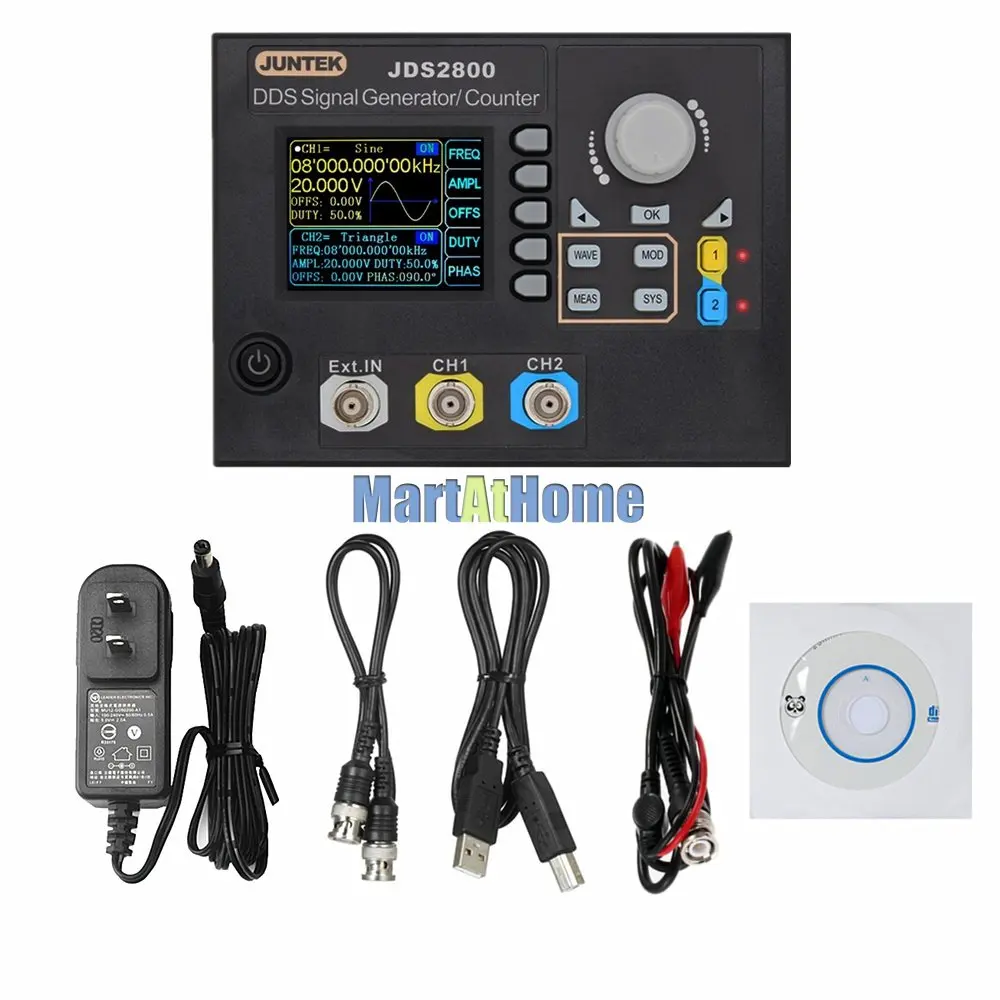

Посылка включает в себя:

1 x генератор сигналов DDS

CD-диск-1 шт.

1 x адаптер питания (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)

1 х USB кабель для передачи данных

1 x BNC-BNC кабель

2 x Кабель BNC-Clip

Описание:

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций в одном, таких как генератор сигналов функции, генератор произвольной формы, генератор импульсов, развертка, счетчик и частотомер и т. Д. Инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;
• Возможность воспроизведения шаблонов пользовательской формы волны;
• Используйте мягкие силиконовые клавиши вместо обычных накладных клавиш, высокая чувствительность и удобство в эксплуатации;
• Модель, продаваемая по этой ссылке, JDS2800-60M, максимальная Синусоидальная частота 60 МГц, а максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/с и 14 битное вертикальное разрешение;
• Полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница;
• 60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит;
• Высокая точность и разрешение частоты: точность частоты до 10 ^(-6), общий диапазон разрешения частоты составляет 0,01 UHZ;
• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон составляет 2mVpp ~ 20Vpp;
• Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%;
• Функция развертки: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; Направления вперед, назад и круглые поездки;
• С импульсными поездами функция серийного вывода: позволяет единице вывода 1 ~ 1048575 произвольных импульсных поездов;
• Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;
• -9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 в;
• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
• Функция хранения: может хранить 100 групп параметров, заданных пользователем, и извлекать в любое время;
• Функция счетчика: с режимами соединения постоянного и переменного тока;
• Функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с инструмента;
• Функция связи: ПК может использоваться для управления прибором;
• С выходной защитой от короткого замыкания: все выходные сигналы могут работать 60 с под нагрузкой короткого замыкания;

Технические параметры:

Частота Технические характеристики:

• Синусоидальный Диапазон частот: 0 ~ 60 МГц
• Квадратный Диапазон частот: 0 ~ 25 МГц
• Треугольный Диапазон частот: 0 ~ 25 МГц
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL цифровой Диапазон частот: 0 ~ 6 МГц
• Произвольный Диапазон волн: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 10nS
• Диапазон регулировки ширины импульса: 25nS - 4000S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:

• Форма волны: Синусоидальная, квадратная, треугольная, импульсная (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, Полуволновая, полноволновая, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
• Вертикальное разрешение формы волны: 14 бит
• Частота выборки сигналов: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальное подавление: ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)
• Синусоидальное общее гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0 дБм)
• Квадратный и импульсный перепад (квадратный): ≤ 5%
• Квадратный и импульсный диапазон (импульсный): 0,1-99.9%
• Линейность волны рампы: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

• Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная плоскость: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:

Выходное сопротивление: 50Ω ± 10% (стандартный)

Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

Диапазон регулировки смещения: амплитуда на выходе> 2 в,-9,99 В ~ 9,99 в; 0,2 в <амплитуда на выходе ≤ 2 в,-2,5 В ~ 2,5 в; 0 <амплитуда на выходе ≤ 0,2 в,-0,25 В ~ 0,25 в

Разрешение смещения: 0,01 в

Фазы Технические характеристики:

Диапазон регулировки фазы: 0 ~ 359.9o

Фазы Разрешение: 0.1o

TTL/COMS выход:

Низкий уровень: <0,3 в

Высокий уровень: 1 - 10 в

Время подъема/падения уровня: ≤ 20ns

Внешние функции измерения:

• Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
• Функция частотомера-Точность измерения: время затвора постоянно регулируется между 0,01 S ~ 10s
• Функция счетчика-область подсчета: 0-4294967295
• Режим счетчика с функцией соединения: 2 режима соединения, постоянный ток и переменный ток
• Функция счетчика-режим подсчета: ручная работа
• Диапазон напряжения входного сигнала: 2 - 20 Vpp
• Измерение ширины импульса: 0,01 US (разрешение), 20s (максимальное время измерения)
• Измерение периода: 0,01 US (разрешение), 20s (максимальное время измерения)

Развертки функции:

• Канал развертки: CH1 или CH2
• Тип развертки: линейный развертки, бревна развертки
• Время развертки: 0,1 с ~ 999,9 с
• Диапазон настройки: произвольно устанавливается между начальной и стоп-точками
• Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

• Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте по умолчанию)
• Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию повышение 15 групп)

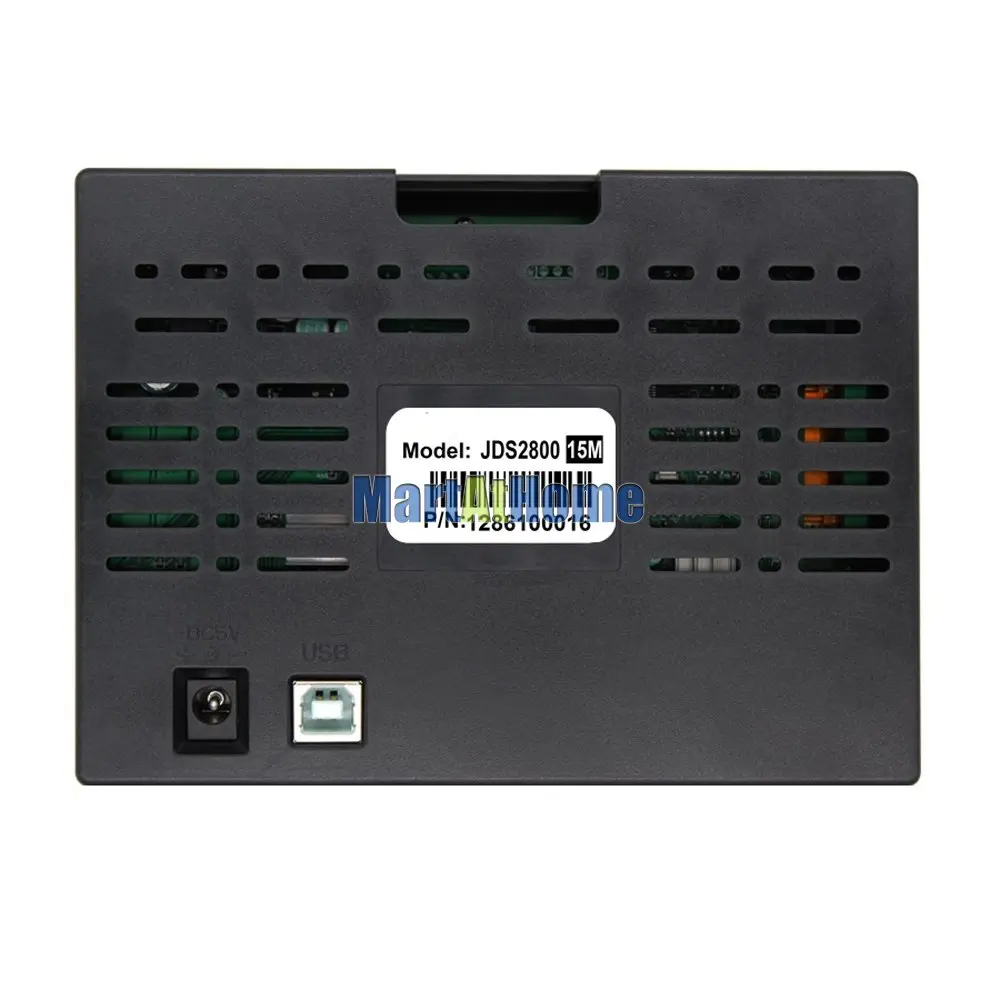

• Режим интерфейса: USB-последовательный интерфейс
• Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичного развития.
• Скорость связи-принять стандарт: 115200 бит/с
• Протокол связи-принять команду: режим линии, открытый протокол
• Источник питания: 5 в пост. Тока ± 0,5 В
• Процесс производства: технология поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы
• Пользователь может установить или выключить с помощью процедуры
• Рабочие характеристики: полнокнопочная работа, регулятор непрерывной регулировки
• Вес: 275 г
• Размер: 147,7*107,7*34,9 мм
• Вес упаковки: 600 г
• Размер упаковки: 170*120*100 мм
