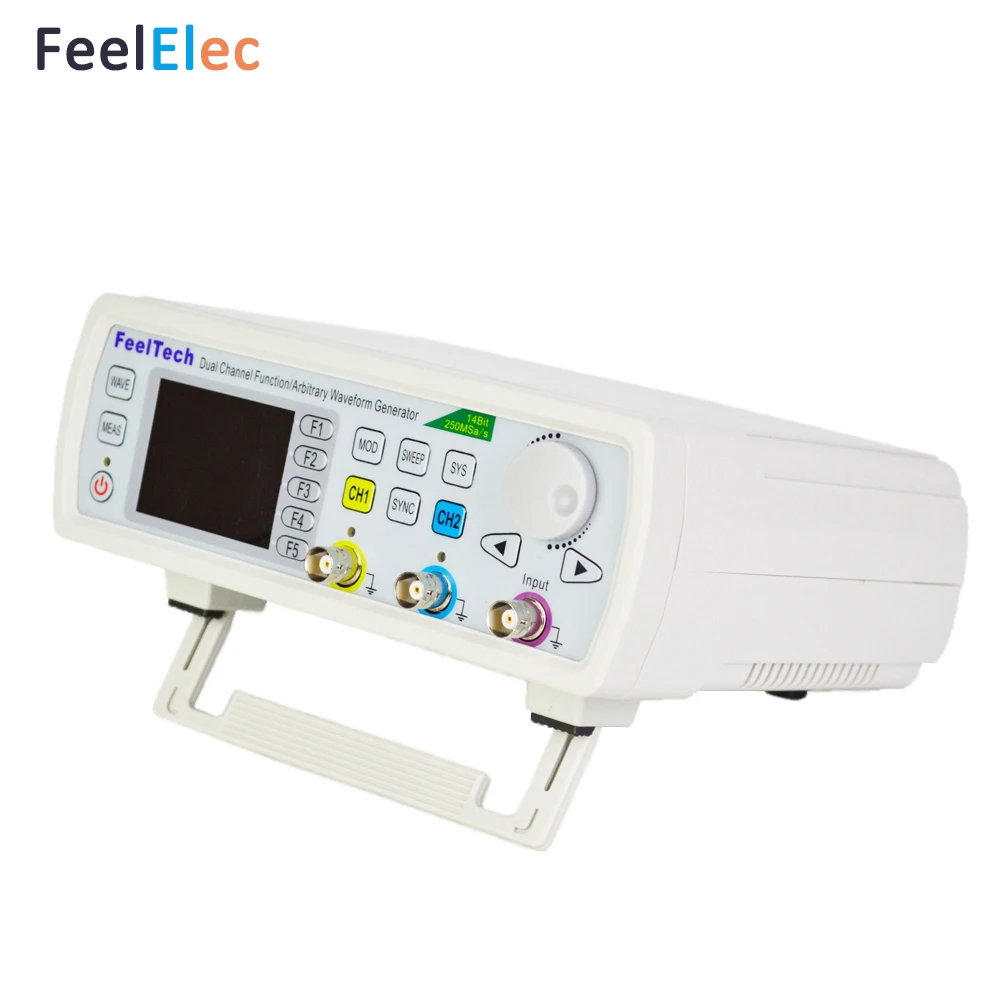

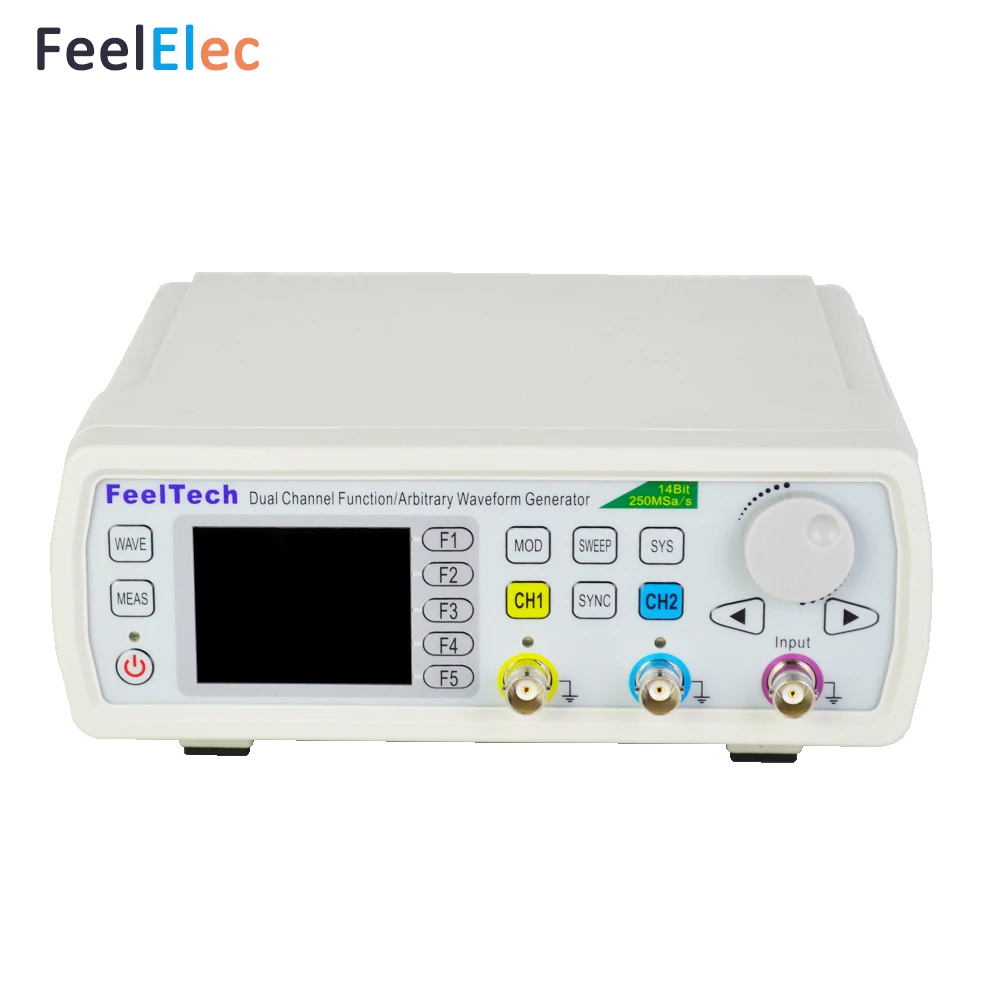

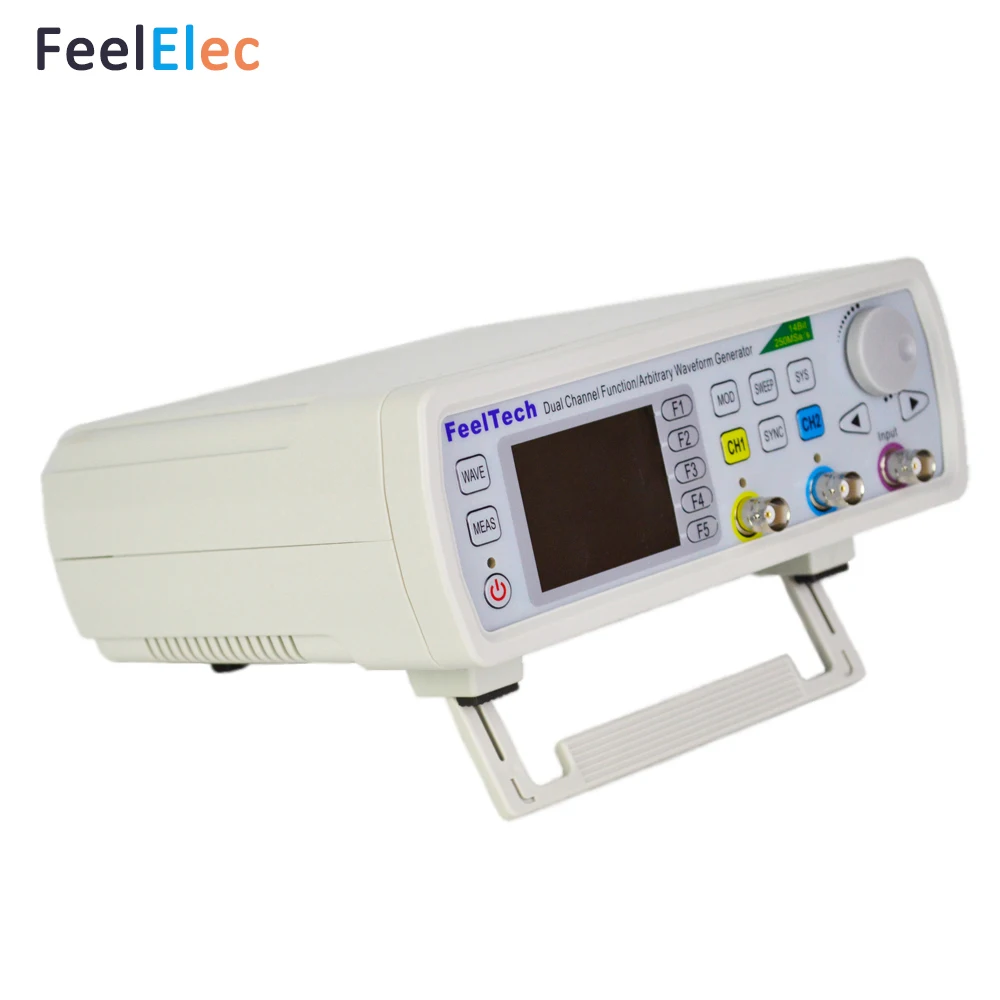

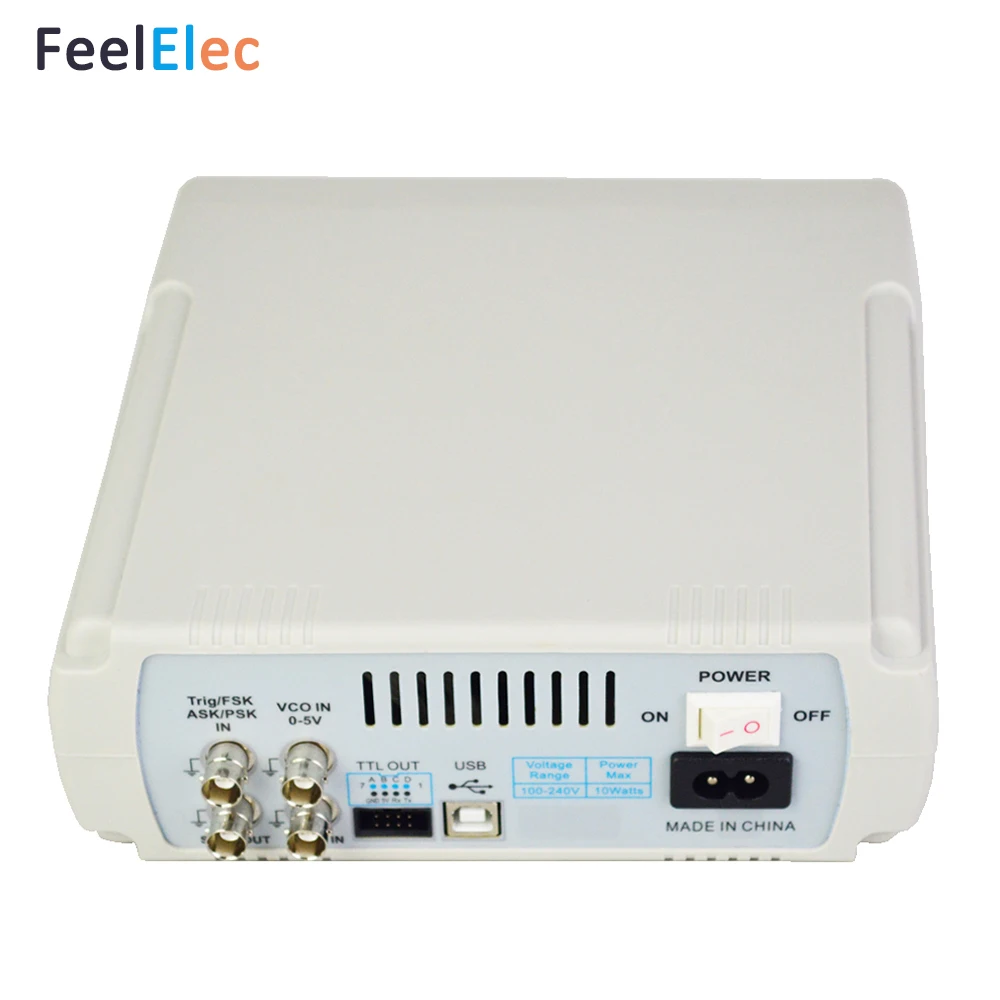

FY6600-50MHz двухканальный DDS функция/произвольная частота генератора сигналов

Частота

Модель

FY6600-15M

FY6600-30M

FY6600-50M

FY6600-60M

Синус

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный

0 ~ 15 МГц

0 ~ 25 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Рампа, треугольник

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Импульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольная форма волны

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная ширина импульса

20ns (все модели импульсной волны имеют минимальную ширину до 20ns)

Минимальное разрешение для любого диапазона частот

1 мкгц (минимальное разрешение может достигать 1 мкгц на всех частотных диапазонах для обеспечения точности регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).

Точность

± 20ppm

Стабильность

± 1ppm/ 3 часа

Характеристики волновой формы

Волновые формы

Синусоида, квадрат (рабочий цикл), импульс (ширина импульса и время цикла можно точно установить), треугольник/рампа, Пилообразная волна, КМОП, четыре канала TTL, DC, полуволна, полная волна, положительный шаг, обратный шаг, положительный Экспонент, обратный Экспонент, импульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный импульс, синкский импульс, узкий импульс, белый шум Гаусса, AM, FM и другие 64 комплекта заказчика формирования волн.

Хранилище без перепадов

Можно хранить 64 произвольные формы, определяемые пользователем (8K 14 бит) * 64

Длина формы волны

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синус

Гармоническое подавление

≥ 50 дбц (<1 МГц); ≥ 45 дбц (1 МГц ~ 20 МГц);

Общее гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0 дБм)

Квадратный

Время нарастания/падения

≤ 7ns (VPP<5V)

Перегрузка

≤ 5%

Рабочий цикл

0.1% ~ 99.9% (разрешение 0.1%)

Пилообразная волна

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Характеристики на выходе

Амплитуда (VPP)

Частота ≤ 10 МГц: 1 МВП ~ 20 в ПП;

10 МГц <частота ≤ 20 МГц: 1 МВП ~ 10 в ПП;

Частота> 20 МГц: 1 МВП ~ 5 В ПП;

Разрешение

1mV

Стабильность амплитуды

± 0.5%/ 5 часов

Плоскость амплитуды

± 2.5%(<10 МГц);± 5%(>10 МГц);

Выход сигнала

Сопротивление

50 Ом ± 10% (стандартный)

Защита

Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

Смещение постоянного тока

Диапазон смещения

Частота ≤ 20 МГц: ± 10 В; Частота> 20 МГц: ± 2,5 В;

Разрешение офсета

1mV

Функция фазы

Диапазон фаз

0 ~ 359,9 °

Разрешение фазы

0,1 °

Выход TTL

Амплитуда уровня TTL

> 3 в ПП

Вентилятор-выход

> 8 TTL нагрузка

Время нарастания/падения

≤ 10ns

Выход CMOS

Низкий уровень электроэнергии

<0,3 в

Высокий уровень электроэнергии

1 В ~ 10 в

Время нарастания/падения

≤ 18ns

Внешнее измерение

Функция

Частота, период, ширина положительного/отрицательного импульса, рабочий цикл

Диапазон входного напряжения

1Vpp ~ 20Vpp

Измеритель частоты

Разрешение

0,01 Гц (время ворот = 100 с)

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время затвора 3 класса (1S, 10S, 100S) регулируемое

Счетчик

Диапазон

0-4294967295

Муфта

DC, AC

Режим работы

Руководство

Период

Диапазон измерений

5NS ~ 20s

Измерение соединения постоянного тока

Ширина импульса

Диапазон измерений

0NS ~ 20s

Разрешение

5ns

Рабочий цикл

Диапазон (отображение)

0% ~ 100%

Подметание

Форма волны

Синусоидальный, Квадратный, рампа, произвольный (кроме DC)

Тип подметания

Линейный или логарифмический

Направление подметания

Направления движения вверх, вниз и туда;

Предметы для подметания

Частота, амплитуда, смещение, рабочий цикл

Время подметания

0,01 с ~ 999,99 с/шаг

Диапазон настройки

Позиция запуска и отделки могут быть установлены произвольно.

Диапазон подметания

Определяется настройкой параметров.

VCO(Выход управления напряжением)

Диапазон сигнала модуляции для ввода

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение контроля напряжения, рабочий цикл управления напряжением.

Особая функция VCO

Может модулировать амплитуду (AM) или частотную модуляцию (FM) внешним аналоговым сигналом.

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Форма волны

Синусоида, квадрат, треугольник, рампа, произвольная форма волн (за исключением DC)

AM

Источник

Внутренний (CH2) /внешний (VCO в порте)

Модулирующая форма волн

Синусоида, квадрат, треугольник, рампа, произвольная форма волн

Глубина

От 0% до 100%

Модулирующая частота

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

FM

Источник

Внутренний (CH2) /внешний (VCO в порте)

Модулирующая форма волн

Синусоида, квадрат, треугольник, рампа, произвольная форма волн

Модулирующая частота

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

PM

Источник

Внутренний (CH2) /внешний (VCO в порте)

Модулирующая форма волн

Синусоида, квадрат, треугольник, рампа, произвольная форма волн

Отклонение фазы

От 0 ° до 360 °

Модулирующая частота

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

Спросить

Источник

Внутренний (CH2), внешний (ASK IN Port), руководство

Модулирующая форма волн

Квадратный с рабочим циклом 50%.

Частота ключа

1 мкгц ~ 10 МГц

FSK

Источник

Внутренний (CH2), внешний (FSK IN Port), ручной

Модулирующая форма волн

Квадратный с рабочим циклом 50%.

Частота ключа

1 мкгц ~ 10 МГц

PSK

Источник

Внутренний (CH2), внешний (PSK в порте), ручной

Модулирующая форма волн

Квадратный с рабочим циклом 50%.

Частота ключа

1 мкгц ~ 10 МГц

Функция взрыва

Форма волны

Синусоидальный, Квадратный, рампа, произвольный (кроме DC)

Количество вспышек

1 ~ 1048575

Источник триггера

Ручной, внутренний, внешний (переменный/постоянный ток)

Общие характеристики

Дисплей

Тип

2,4 дюйма, цветной дисплей TFT.

Экономия и загрузка

Количество

20

Позиция

От 01 до 20 (01 для начального значения по умолчанию)

Интерфейс

Тип

USB для последовательного интерфейса

Протокол

Режим командной строки, обеспечивающий протоколы связи.

Скорость передачи данных

9600 бит/с (промышленный стандарт)

Мощность

Диапазон напряжения

100 В переменного тока ~ 240 В

Техника

SMD, LSI, надежный и прочный

Зуммер

Можно включать/выключать путем настройки.

Эксплуатация

Кнопки и кнопка постоянно.

Окружающая среда

Температура. : 0 ~ 40 ℃, влажность: ﹤ 80%

Размер

200 мм * 190 мм * 90 мм (Д * Ш * В)

Вес

850 г

Размер посылка

25 см * 21 см * 10 см (Д * Ш * В)

Вес посылка

0,98 кг (основной двигатель, аксессуары и упаковочные материалы)
