Raspberry Pi компьютерный модуль 3 +/8 ГБ макетный Комплект Тип B см3 + плата ввода вывода

Raspberry Pi компьютерный модуль 3 +/8 ГБ макетный Комплект Тип B см3 + плата ввода вывода

Описание продукта:

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 +, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3 +, уменьшая цикл разработки.

Ключевые детали в этом вычислительном модуле 3 + комплект разработки включает в себя:

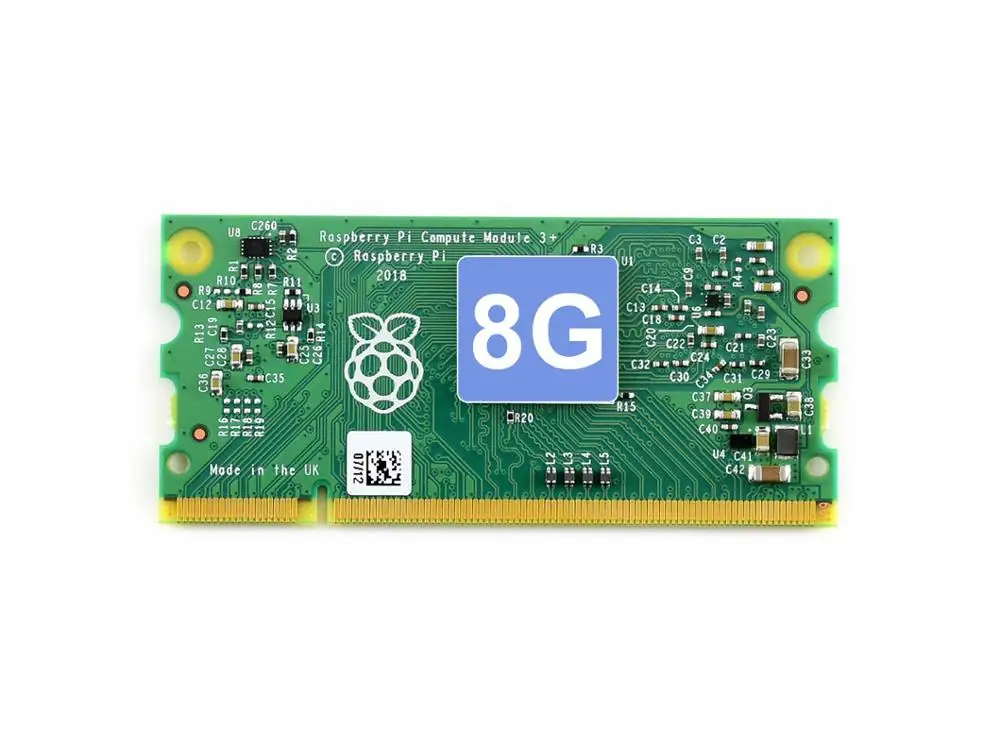

• Вычислительный модуль 3 +/8 Гб:Raspberry Pi 3 Model B + промышленная версия, Pi в гибком форм-факторе, с 8GB eMMC Flash
• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3 +, таких как USB, HDMI, как обычный Pi, чтобы помочь оценить

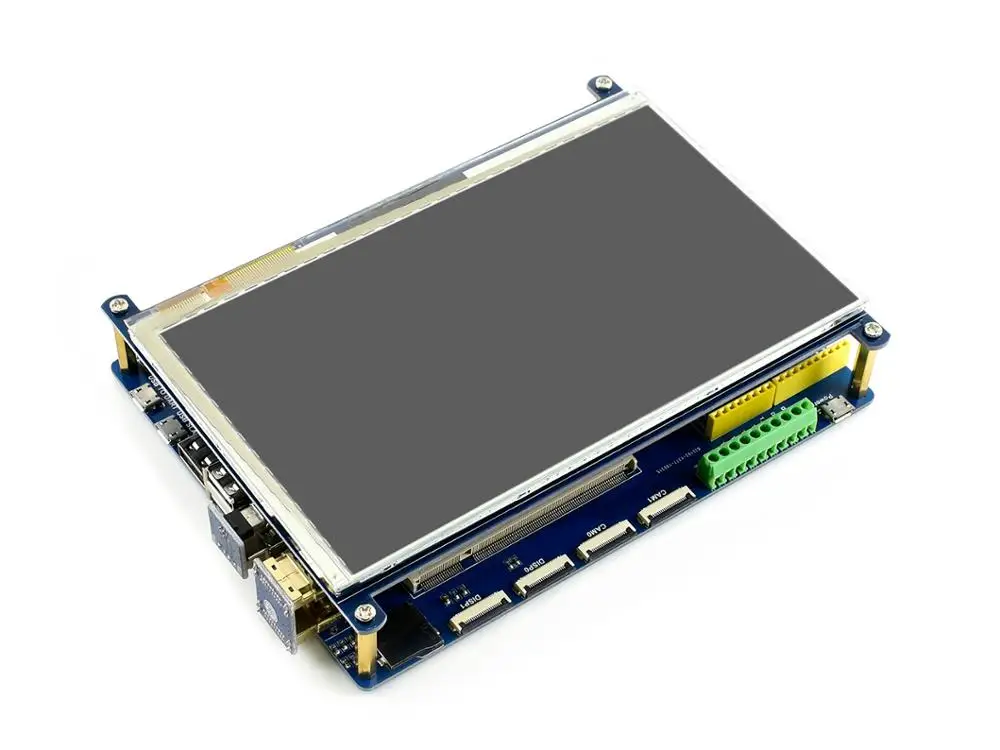

• 7 дюймов HDMI ЖК-дисплей (C):Сенсорный ЖК-экран с высоким разрешением обеспечивает простой способ достижения взаимодействия между человеком и машиной

CM3 + Особенности

• Broadcom BCM2837B0
  • Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,2 ГГц
• 1 ГБ Оперативная память
• Флэш-памяти eMMC
  • CM3 +/Lite: нет, но привносит интерфейс sd-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или sd-карте
  • См3 +/8 ГБ: 8 Гб
  • См3 +/16 ГБ: 16 Гб
  • См3 +/32 ГБ: 32 ГБ
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD был использован для eMMC Flash на не-Lite вариантах)
  • 1 х HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND(SMI)
  • 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
• По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

7 дюймов HDMI ЖК-дисплей (C) Особенности

• 7 дюймов IPS экран, 1024x600 разрешение аппаратного
• Емкостным сенсорным управлением
• Поддерживает популярные мини-компьютеры, такие как Raspberry Pi, BB Black, а также обычные настольные компьютеры
  • Когда работает с Raspberry Pi, поддерживает Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, драйвер бесплатно
  • При работе в качестве монитора компьютера, поддерживает Windows 10/8.1/8/7, пять точек касания, и драйвер бесплатно
• Подсветка может быть выключена для снижения энергопотребления

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-хаб позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Сенсор интерфейс
• 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, один из наиболее распространенных и полезных функций

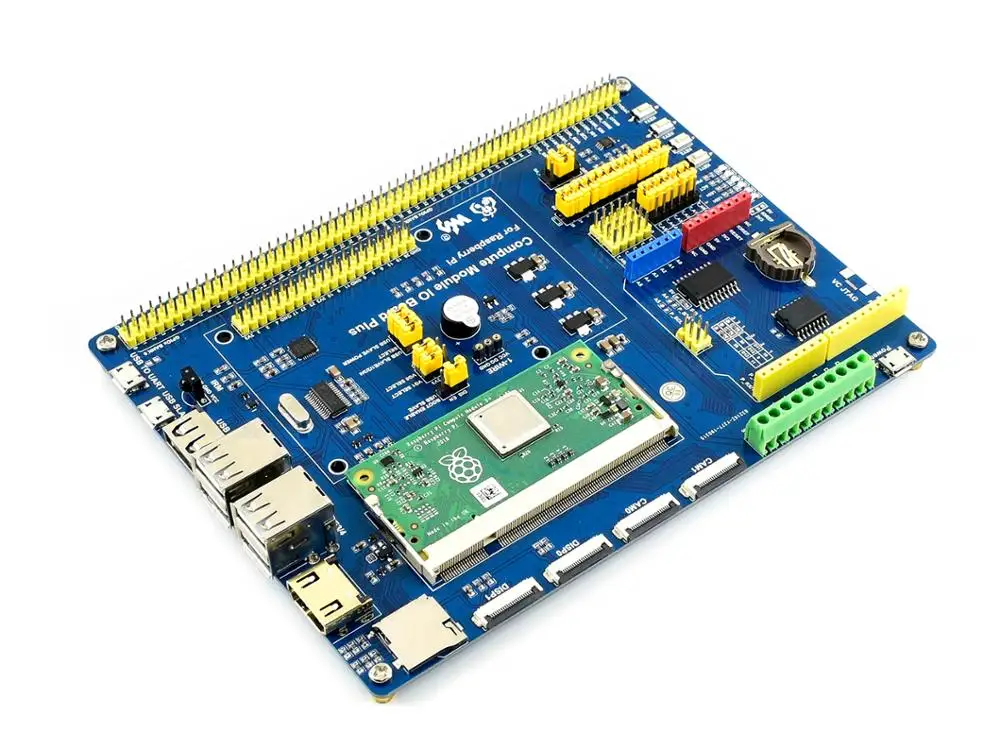

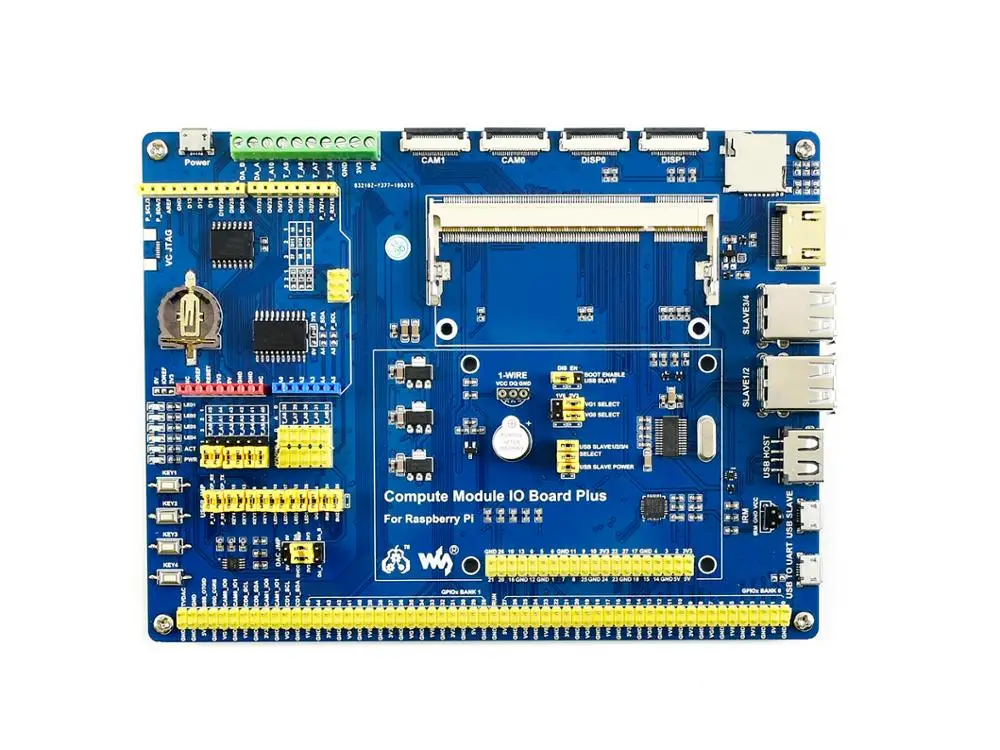

Что на Compute Module IO Board Plus

1. Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
5. DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD
6. HDMI порт
7. USB порты:Для подключения USB устройств
8. USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 +
9. Интерфейс USB в UART:Для последовательного отладки
10. Arduino коллектора:Для подключения Arduino щиты
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Сенсор интерфейс
14. Мощность порт:5V 2.5A
15. FE1.1S:Usb-хаб чип
16. 12 МГц с украшением в виде кристаллов
17. CP2102:USB UART конвертер
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи
23. Напряжение регулятор:3,3 V/2,5 V/1,8 V
24. LFN0038K:ИК-приемник
25. Зуммер
26. Мощность индикатор
27. Закон индикатор:Определение состояния карты Micro SD
28. Пользователь светодиодов
29. Ключи пользователя
30. Выбор загрузки
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. VGx выбор мощности:Настройте уровень ввода/вывода
32. Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Arduino AD выбор
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Гид по выбору

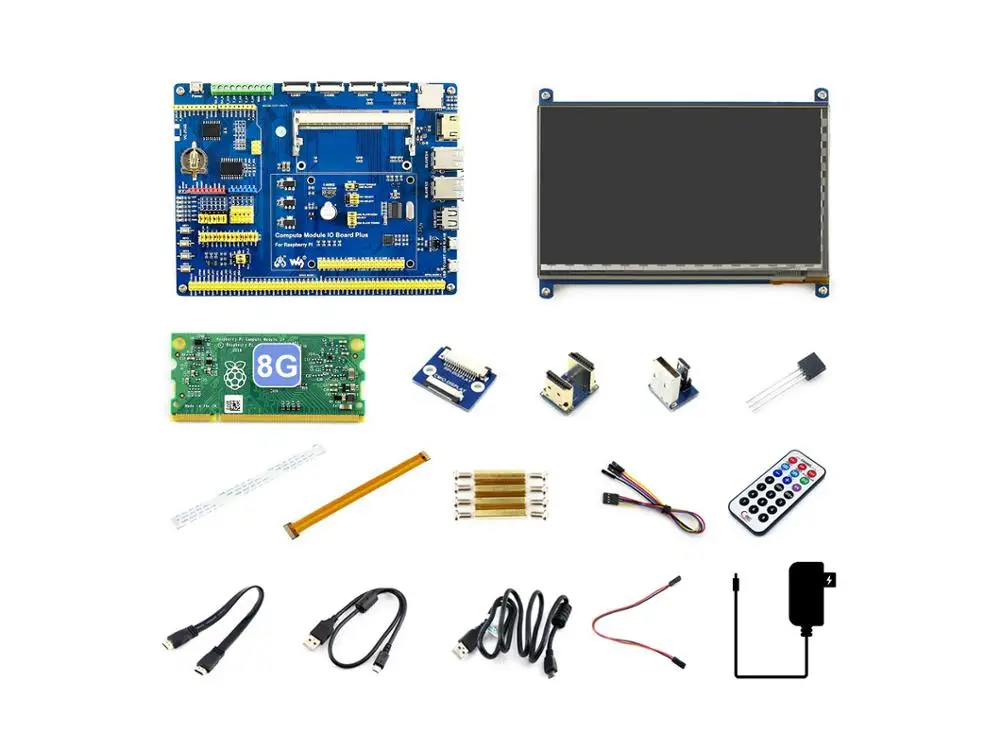

Посылка содержание

Вес:0,705 кг

Вычислительный модуль

1. Вычислительный модуль 3 + 8 Гб x1

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. 7 дюймов HDMI ЖК-дисплей (C) x1
3. DS18B20 x1
4. ИК-пульта дистанционного управления x1
5. ЖК-дисплей адаптер x1
6. Кабель HDMI x1
7. HDMI адаптер x1
8. USB адаптер x1
9. Набор винтов RPi (4 шт.) x1
10. 22PIN FFC x1
11. RPi Zero V1.3 Камера кабель 15 см x1
12. Мощность адаптер США стандарт 5V/3A micro x1
13. Разъем USB типа A для кабеля micro B 35 см x1
14. Разъем USB типа A для micro B штекер кабеля 120 см x2
15. Перемычка 4-контактный, чтобы отделить шпильки x2
16. Перемычка 2-контактный 2,54-шаг 200 мм x2
