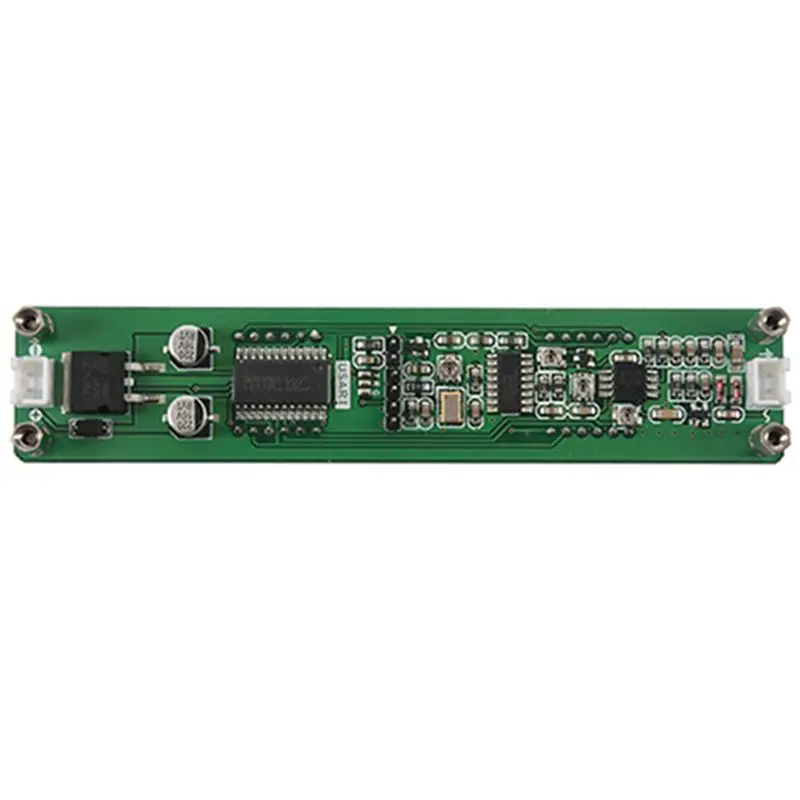

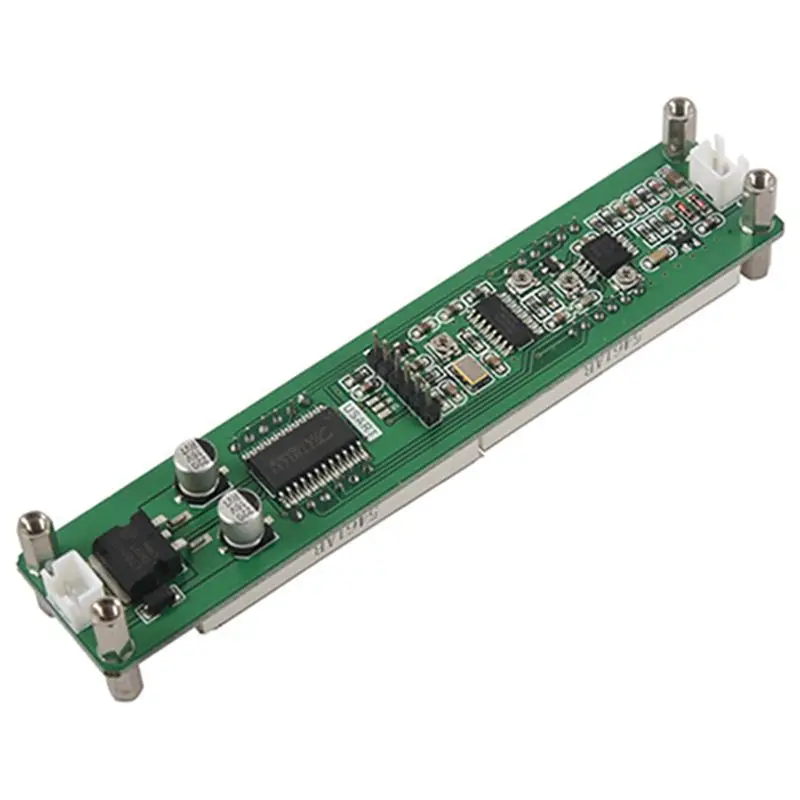

0,1 ~ 60 MHz 20 MHz ~ 2,4 GHz RF одночастотный счетчик Cymometer LED тестер метр (синий) С микрочипом PIC16F648A, 2,4 ГГц Частотный метр, с помощью температурно-компенсированного кристаллического осциллятора с контролем напряжения (2,5 ppm VC-TCXO), Уникальный контроль ворот и точный алгоритм времени (нетаймное прерывание), задвижка (обновление дисплея) время 0,01 секунды/0,1 секунды/1,0 секунды, отображение частоты в реальном времени.
Односторонняя конструкция ввода, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал), двухчастотный дизайн, значение и режим «если/вниз» можно задать отдельно, с использованием восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восьми регулируемых яркости.
2 канала измерения (каналы с низким сопротивлением), низкий канал, диапазон измерения: 0,1 МГц ~ 60 МГц, Точность: +/-100 Гц (0,01 1 s время задвижки), +/-10 Гц (0,1 секунды ворота), +/-1 Гц (1,0 секунды, когда ворота).
Низкая чувствительность канала: 0,1 МГц ~ 10 МГц: лучше, чем 60 mVPP, 10 МГц ~ 60 МГц: лучше, чем 60 mVPP, 60 МГц ~ 75 МГц: не Протестировано. Схема является простой и разумной структурой, управление двумя кнопками, простая работа, настройки автоматически сохранены, загрузка напрямую вызов.
Высокий канал (делится на 64), диапазон измерения: 20 МГц ~ 2,4 ГГц; точность: +/-6400 Гц (0,01 секунды ворота), +/-640 Гц (0,1 1 с время ворот), +/-64 Гц (1,0 1 с время ворот), высокая чувствительность канала: 20 МГц ~ 30 МГц: лучше, чем 100 mVPP, 30 MHz ~ 60 MHz: лучше, чем 50 mVPP, 60 MHz ~ 2,4 GHz: не Протестировано.
1 ворота tim, 0,01 S, 0,10 S, 1,0 S.
Автомобильный канал
Автоматически выбирается в соответствии с частотой входного сигнала с высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, невозможно автоматически выбрать высокий канал, канал должен вручную выбрать измерение высокой частоты.
Если настройки
Независимый двойной дизайн, настройте Минимальный шаг частоты 100 Гц, диапазон частот 0 ~ 99,9999 МГц, можно установить для увеличения или уменьшения режима частоты IF.
Частотная характеристика
Использование 5032 пакета 13,000 MHz согревающий контроль напряжения кристаллический осциллятор (VC-TCXO), стабильность частоты +/-2,5 ppm.
Рабочее напряжение
Вход постоянного тока: 9 В ~ 15 В (с защитой от обратной полярности)
Ток
Максимум 160 мА (условия тестирования: ① источник питания DC12V; ② красный светодиод; ③ восемь яркости)

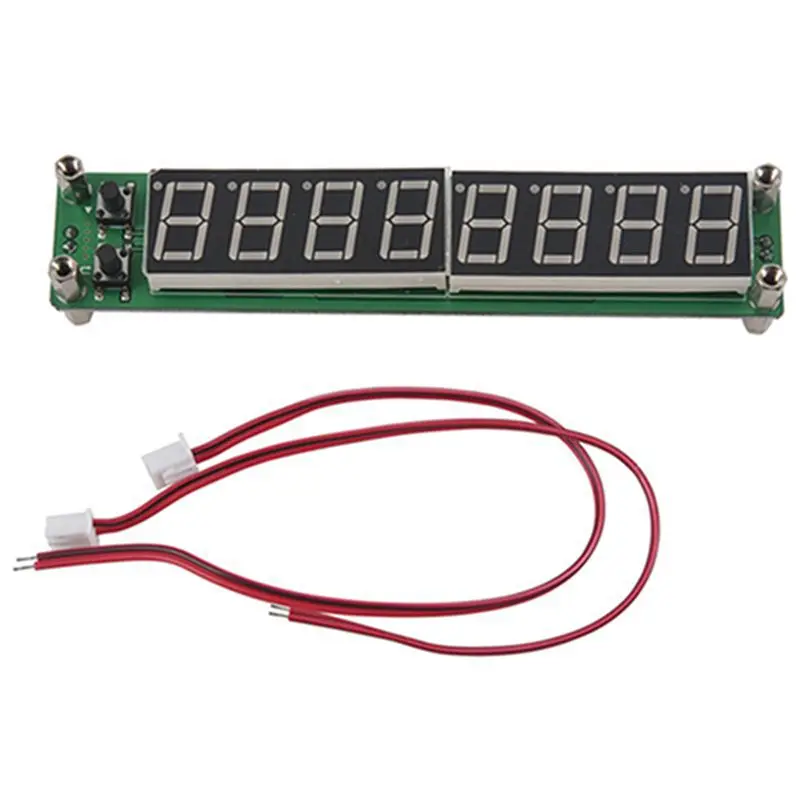

Восемь светодиодных дисплеев, самый высокий дисплей восемь цифр.
Восемь светодиодных яркости регулируются, Заводской набор для максимальной яркости.
Физические размеры, длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм/4,94x1x0,85 дюйма
Качество компонентов 46 г (NW)
Бортовой интерфейс
Вход постоянного тока (интерфейс питания): HX2.54-2P разъем
ВЧ вход (вход сигнала): HX2.54-2P разъем
ICSP (интерфейс программирования): 2,54-6 P Pin
Материал: пластик, металл
Цвет: зеленый
Цвет света: синий

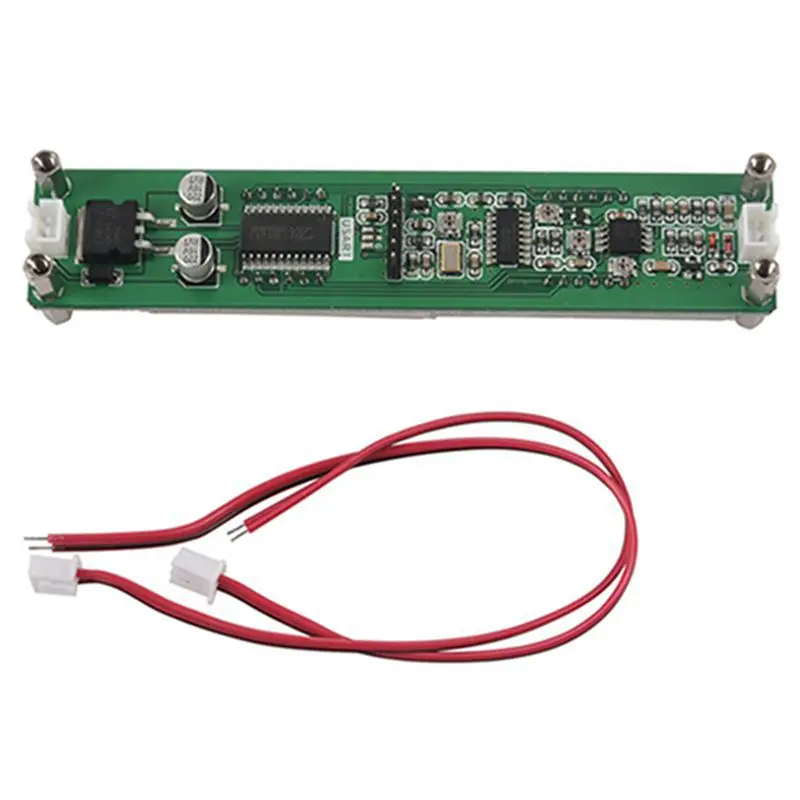

Упаковка: 1 х счетчик частоты, измеритель цимометра, светодиодный тестер
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
