4K 100m HDMI удлинитель с петлей

Введение

Расширитель использует один кабель cat5e или cat6 (рекомендуется) вместо кабеля HDMI для Передача сигнала высокой четкости до 100 метров, снижение стоимости. Усилитель беспроводного сигнала является Предназначен для передачи сигнала высокой четкости на большие расстояния.

Особенности:

1: Поддержка HDMI 1.4b. 2: Поддержка локального цикла. 3: поддержка передачи на расстоянии 100 м

4: низкое энергопотребление, низкая температура и высокая безопасность.

Длина кабеля CAT5e/CAT6 между Rx и TX... .................. До 100 метров HDMI вход... .................... 4k/1080p/720p/576p/576i/480p/480i Выход HDMI... ........................ 4k/1080p/1080i/720p/576p/576i/480p/480i Максимальная пропускная способность… .. 340 МГц Максимальная скорость передачи данных... 3x3.4Gbps Входной видеосигнал... 0,5 ~ 1,5 Вольт p-p Выход DDC сигнала... 5 вольт p-p (TTL) Входное расстояние кабеля HDMI... ............ ≤ 10m AWG26 HDMI Стандартный кабель Выходное расстояние кабеля HDMI. ...................................... ≤ 10m AWG26 HDMI Стандартный кабель TX Max рабочий ток.... 350mA RX Max рабочий ток... .. 200mA Формат адаптера питания... Вход: переменного тока (50 Гц, 60 Гц) 100V-240V; Выход: DC5V/1A Диапазон рабочих температур... (от-15 до + 55 ℃) Рабочий диапазон влажности....... от 5 до 90% относительной влажности (без конденсации) Размеры (Д х Ш х В):….….… 81x87,5x23,5 (мм) TX вес... 210 г RX Вес. ................................................................................................................... 200 г

Подключения и рабочее состояние:

1. Подключите один кабель HDMI между источником устройства и расширителем TX, максимальный кабель Расстояние составляет 10 метров 2. Подключите один HDMI кабель между дисплеем и RX удлинителем, максимальный кабель Расстояние составляет 10 метров 3. Подключите один cat-5e или cat-6 (рекомендуется) кабели вместо HDMI кабелей между TX и RX удлинитель, максимальное расстояние кабеля составляет 100 метров 4. 2 пары кабеля IR RX и IR TX соединяют порт 3,5 мм IR RX и IR TX Приемник и передатчик соответственно. (Просто подключите, когда вам это нужно) 5. Подключите блок питания 5 В к TX и RX. 6. Светодиодный индикатор светильник TX светодиодный индикатор светильник: в тех случаях, когда нет входного сигнала, он станет гореть синим; Когда есть вход сигнала, он становится красным и продолжает мигать. RX светодиодный индикатор светильник: в тех случаях, когда нет входного сигнала, он станет гореть синим; Когда есть вход сигнала, он становится красным и продолжает мигать.

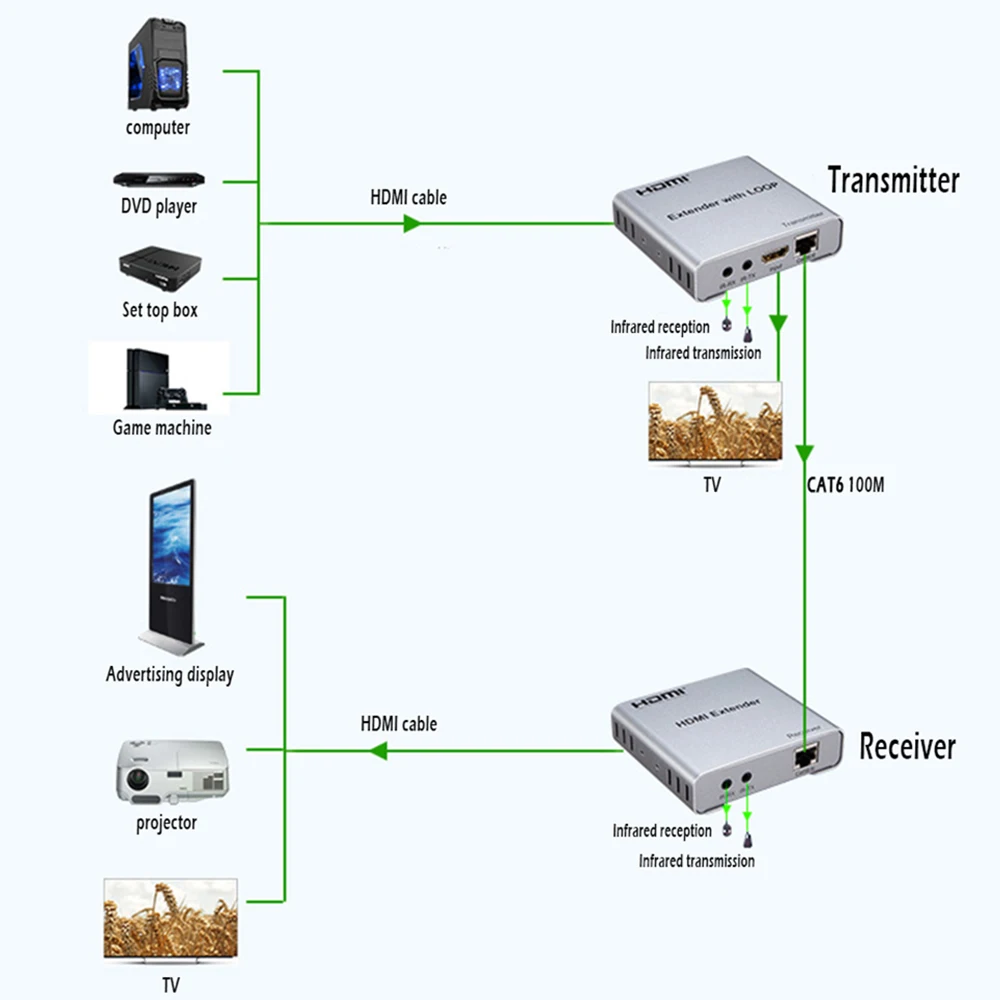

Схема подключения:

Применение схемы

HDMI удлинитель по IP используется в аудио-визуальном Конференц-центре, командном и контрольном центре, Билетная площадка, домашний кинотеатр, мультимедийное обучение, конференц-система и так далее.

В посылка включает в себя:

1. Расширитель TX 1 шт. 2. RX удлинитель 1 шт. 3. ИК-кабель 2 пары 4. 5V/1A DC Мощность адаптер 2 шт 5. Руководство пользователя 1 шт.

Расширитель сигнала HDMI использует один кабель cat5e или cat6 (рекомендуется) вместо кабеля HDMI передавать сигналы высокой четкости до 100 метров.

Технология расширения сигнала HDMI, видео и аудио сигналы высокой четкости 4K передаются на Дисплей HDMI на расстоянии 100 метров через CAT5E/CAT6, Поддерживает локальный выход.

HDMI аудио и видео синхронизация выход

Идеальная поддержка 4K видео высокого разрешения с большим экраном, хорошее качество, стерео, Наслаждайтесь опытом домашнего кинотеатра.

Поддержка локального цикла

100 м передает сигналы 4K на большие расстояния, и передатчик может одновременно выводить один сигнал 4K HDMI.

Двустороннее инфракрасное управление, легко сделать оборудование.

С двухсторонней функцией возврата ИК, поддержка удаленного управления терминалом TX/RX.
