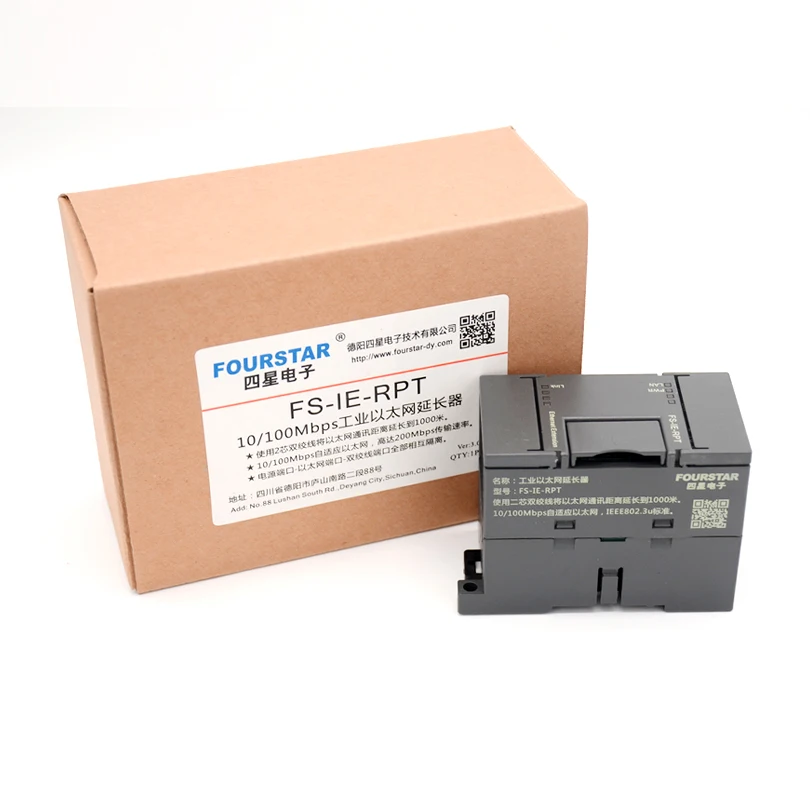

Промышленный расширитель Ethernet FOURSTAR Расширяет расстояние связи до 1 км 10/100 Мбит/с

Промышленный расширитель Ethernet FOURSTAR Расширяет расстояние связи до 1 км 10/100 Мбит/с

1 обзор

Как мы все знаем, максимальное расстояние связи Ethernet составляет 100 метров. Если вы, к сожалению, покупаете кабель плохого качества, вы можете достичь только 60 метров. Для передачи на большие расстояния более 100 метров обычно используется следующая схема: Волоконно-оптические приемопередатчики Ethernet используются для передачи сигналов Ethernet по оптическим волокнам с расстоянием передачи до десятков километров. Используя Ethernet-переключатель для сигнального реле, каждый дополнительный переключатель может увеличить расстояние на 100 метров. Преимущество использования передачи оптического волокна заключается в том, что скорость быстрая, задержка небольшая, и полоса пропускания не теряется. Недостатком является то, что для укладки и сварки оптического волокна требуются специальные инструменты, и стоимость высока. Недостаток использования переключателей для расширения расстояния связи Ethernet заключается в том, что требуется большее количество переключателей, что увеличивает задержку передачи, и каждый переключатель должен быть приведен в действие, который не имеет условий электропитания во многих случаях, таких как поле и на открытом воздухе. Четыре звезды электроники ввели новый промышленный Ethernet расширитель FS-IE-RPT (также известный как сетевой расширитель, сетевой расширитель, ретранслятор Ethernet и т. Д.). С двухъядерной витой парой (или видеокабелем), расстояние связи Ethernet может быть увеличено до 1 км, с адаптивным интерфейсом Ethernet 10/100 Мбит/с, IEEE802.3, стандартом IEEE802.3u, и максимальная физическая пропускная способность 200 Мбит/с. Поддерживает топологию сети «точка-точка», «автобус», «Звезда» и «кольцо», бесплатную настройку plug-and-play, прозрачную передачу, не нужно менять верхнее программное обеспечение. Ethernet сигналы также могут передаваться по существующим телефонным линиям, а звонки и сетевые связи не влияют друг на друга. Промышленный дизайн, сетевой порт-витая пара-порт питания, три пути полной изоляции, 15 ~ 40VDC Широкий источник напряжения,-20 ° C ~ + 75 ° C рабочая температура, DIN35 стандартная железнодорожная установка.

2. Характеристики продукта и Основные технические параметры

● Напряжение источника питания: 15 ~ 40 В постоянного тока Широкий источник напряжения, не боится колебаний напряжения, энергопотребление составляет около 2 Вт. ● Сетевой порт-порт витой пары-сторона источника питания изолирована друг от друга, а напряжение изоляции составляет 1500 Vrms. ● Соответствует стандартам ieeee802.3, IEEE802.3u и 10/100Base-TX industrial Ethernet. ● Максимальная физическая пропускная способность составляет 200 Мбит/с, а фактическая скорость составляет до 90 Мбит/с. ● Скорость передачи: адаптивный сетевой порт 10/100 М. ● Сетевой порт имеет функцию автоматического перемычки MDI/MDI-X, которая может автоматически адаптироваться к сквозному кабелю и перекрестному кабелю. Характеристики Витой пары: экранированная витая пара изготовлена из бескислородной меди и имеет площадь поперечного сечения 0,35 мм2 или более. ● Максимальное расстояние передачи витой пары: 1000 метров. ● Поддерживает до 8 узлов, поддерживает топологию сети «точка-точка», «Тип шины», «Звезда» и «кольцо», «подключи и работай». ● Сигналы Ethernet можно передавать через FS-IE-RPT с помощью существующих телефонных линий, а звонки и Сетевая связь не влияют друг на друга. ● Он имеет индикаторы состояния порта питания, порта Ethernet и витой пары. ● Рабочая температура:-20 ~ + 75 °C. ● Уровень защиты: IP20. ● Размеры: 80 мм × 46 мм × 63 мм (длина × ширина × высота). ● Вес: 100 граммов. ● Способ установки: DIN35mm Стандартный рельсовый монтаж или болт. Четыре звезды электроники FS-IE-RPT Ethernet расширитель поддерживает высокоскоростную передачу данных в сети. Он подходит для нескольких проводов и может использовать витую пару, сетевой кабель, коаксиальный кабель, видео кабель и RF кабель. Различные типы и качества проводов оказывают большое влияние на расстояние и скорость передачи. Как правило, материал проводника передачи изготовлен из бескислородной меди. Площадь поперечного сечения витой пары составляет не менее 0,35 мм2, а скорость передачи увеличивается с расстоянием кабеля. Он также будет падать соответственно. В таблице 2-1 показаны фактические измеренные скорости передачи нескольких проводов на различных расстояниях передачи. Для некислородных медных материалов и скрученных пар с небольшими сечениями расстояние передачи и скорость будут меньше, чем данные в таблице.

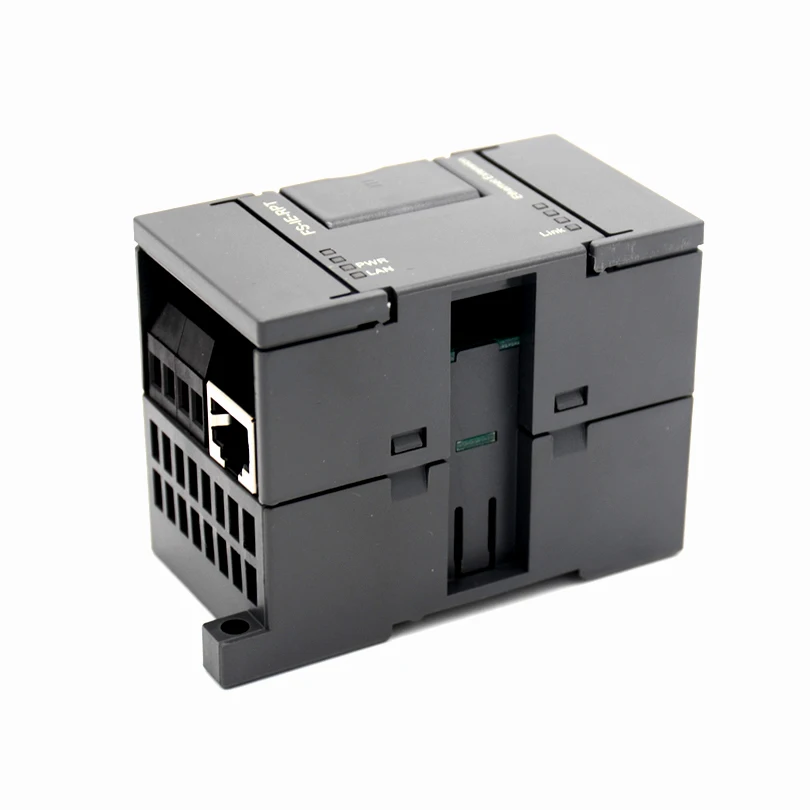

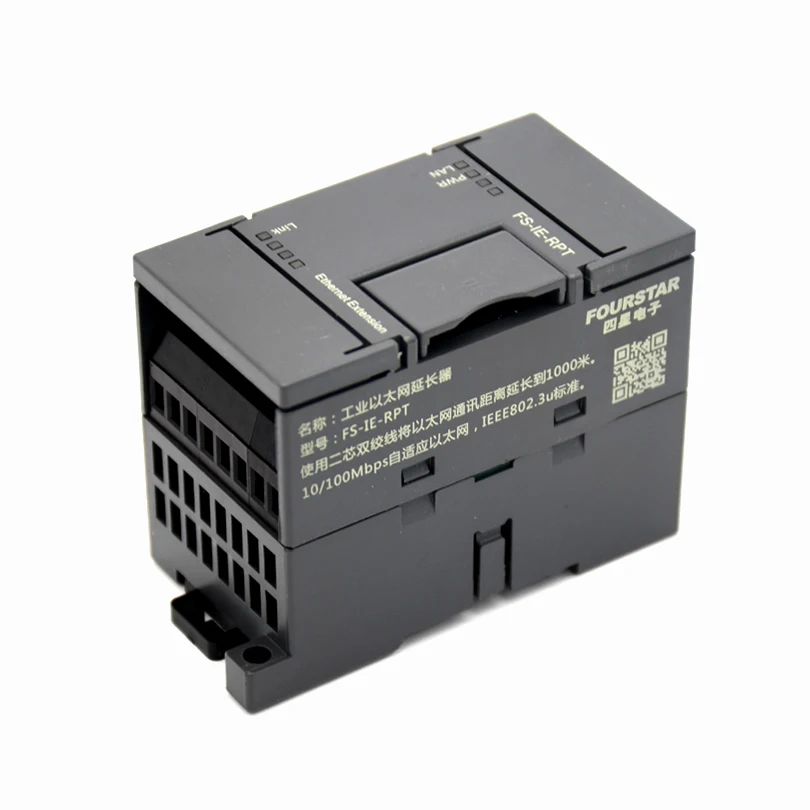

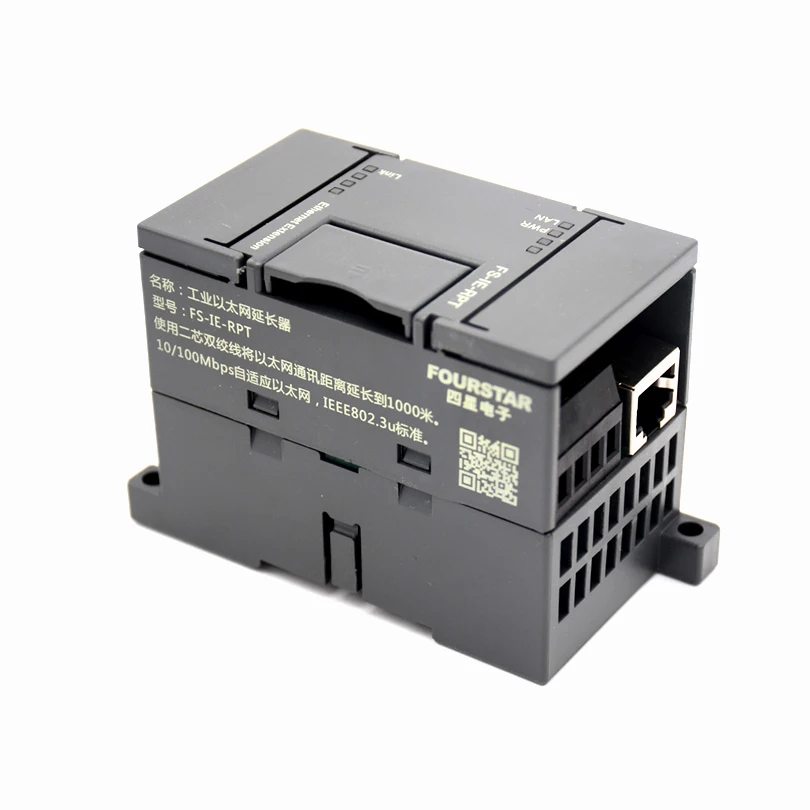

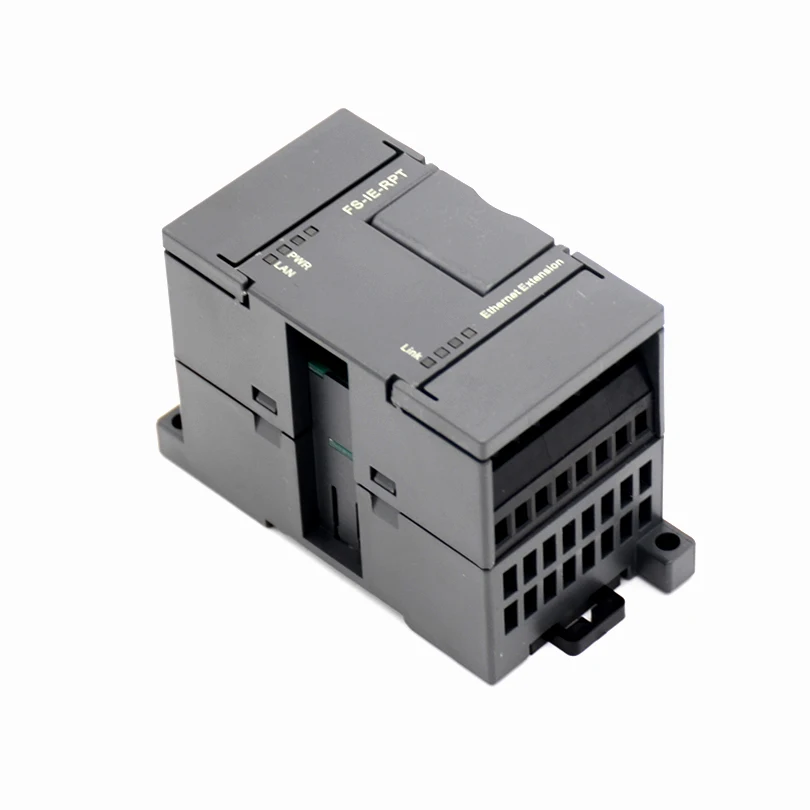

3. Внешний вид продукта и описание каждого компонента

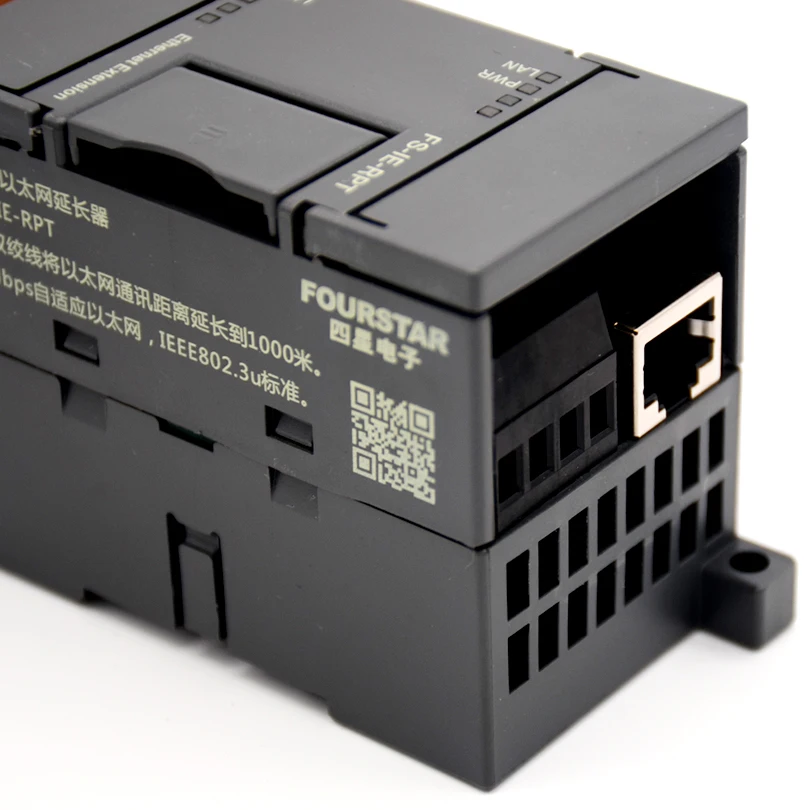

● Терминал витой пары: Клеммы L1 и L2 витой пары являются неполярными соединениями, что означает, что соединение может свободно переключаться без положительного или отрицательного. Два L1 клеммы и два L2 клеммы соединены внутри продукта. Цель этой конструкции-облегчить проводку во время работы в сети.

4. Руководство по установке и использованию

Четырехзвездочный электронный FS-IE-RPT Ethernet расширитель очень прост в установке и использовании. Подключите Интернет-кабель, подключите кабель витой пары и нормально Работайте с источником питания. Нет необходимости делать любые настройки, подключи и играй, Прозрачная передача данных. Ниже приведены различные топологии сетевых приложений, которые могут быть реализованы с помощью FS-IE-RPT. 4. Руководство по установке и использованию Четырехзвездочный электронный FS-IE-RPT Ethernet расширитель очень прост в установке и использовании. Подключите Интернет-кабель, подключите кабель витой пары и нормально Работайте с источником питания. Нет необходимости делать любые настройки, подключи и играй, Прозрачная передача данных. Ниже приведены различные топологии сетевых приложений, которые могут быть реализованы с помощью FS-IE-RPT. 4,1 топология сети «точка-точка»:

4,2 топология сети автобусного типа: Двухъядерная витая пара (или видеокабель) может быть соединена вручную с двумя парами терминалов L1 и L2 для реализации топологии сети автобусного типа. В шине могут быть включены до восьми FS-IE-RPT расширителей Ethernet. Общая длина многожильного провода до 1000 метров.

4,3 топология звездной сети:

4,4 топология кольцевой сети: Кабели Витой пары также могут быть подключены к замкнутой кольцевой сети. Это избыточная топология сети. Когда какая-либо точка кольца отключена, это не влияет на нормальную связь сети для повышения надежности сети.

4,5 использование существующих телефонных линий для транспортировки Ethernet: FS-IE-RPT интерфейс витой пары подключен к существующей телефонной линии, а телефонная линия используется для передачи сигнала Ethernet. Передача вызовов и сети не влияет друг на друга, и расстояние передачи определяется качеством телефонной линии, например, 0,7 0,7 витая телефонная линия мм фактически измеряет максимальное расстояние передачи до 1000 метров. Различные сетевые топологии, такие как точка-точка и тип шины, все еще могут быть реализованы с помощью телефонной линии.
