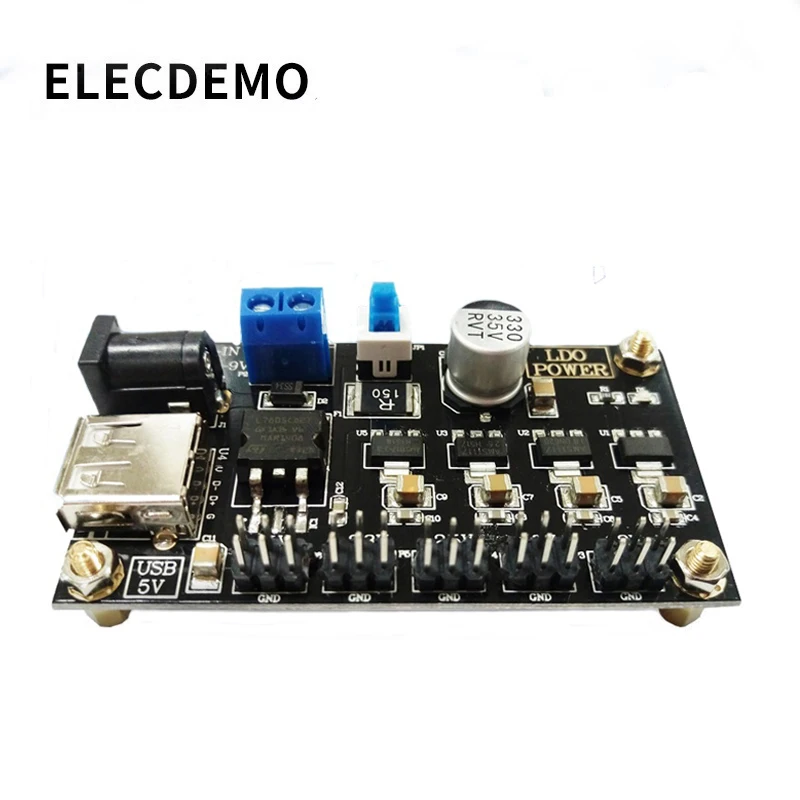

LM7805 многолинейный модуль питания от 6 ~ 9 в до 5 В/3 3 В/2 В/1 8 2 В функция вывода

LM7805 многолинейный модуль питания от 6 ~ 9 в до 5 В/3 3 В/2 В/1 8 2 В функция вывода

Основные характеристики:

Раскладка обычный, макет и проводов строго в соответствии со схемой питания дизайн и материалы благородно. Он имеет 5V, 3,3 V, 2,5 V, 1,8 V, 1,2 V и другие многоканальные линейный выходной мощности, который подходит для студенческой конкуренции Модуль и личной разработки проектов.

LM7805 модуль, список доставки

Физический модуль, PDF информация, послепродажная техническая поддержка, Электростатическая упаковка для пакетов, ударопрочная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, Комбинируйте данные, предоставленные нашим магазином, для проведения функциональной проверки в соответствии с экспериментальными условиями.

(2) основные параметры этого модуля находятся на детальной страничке, предоставив PDF информацию о модуле, и не представлены инженерные файлы, пожалуйста, сообщите покупателю, если у вас возникли проблемы с работой, вы можете проконсультироваться со службой поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную информацию на страничке этого модуля, чтобы понять источник питания и ограничение использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно предоставят реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию о модуле на вашу электронную почту

Параметры модуля

Модель модуля: LM7805

Тип модуля: многовиточный линейный регулятор напряжения

Входное напряжение: 6-9 в

Выход напряжение: Многоканальная система; 5V, 3,3 V, 2,5 V, 1,8 V, 1,2 V

Ток на выходе: 1 А (макс.); 5 В

Разница в давлении на входе и выходе: выходная мощность 5 Вт (5 В/1 а); Только для справки

Скорость регулировки нагрузки: 2%; Только для справки

Регулировка напряжения: 1%; Только для справки

Статическая мощность: 14 мА; В основном светодиодный индикатор заряда

Частота переключения: нет; Линейный источник питания не имеет этого параметр

Выходная рябь: 3 мВ; Без нагрузки при 5 В

Модуль включает: нет

Защита модуля: несколько, защита обратного соединения

Характеристики модуля: несколько, несколько выходов, низкий уровень шума, низкая пульсация, с индикатором входного питания

Модуль применения: несколько; Точный операционный усилитель источника питания, высокоскоростной/Высокоточный конвертер данных источника питания, MCU, источника питания, и т. д.

Вес модуля: 22 г

Размер модуля: 73 × 41 × 15; Длина × ширина × высота (мм)

Нагрев модуля: чем больше нагрузка, тем выше нагрев

Рабочая температура: 0-125 ℃

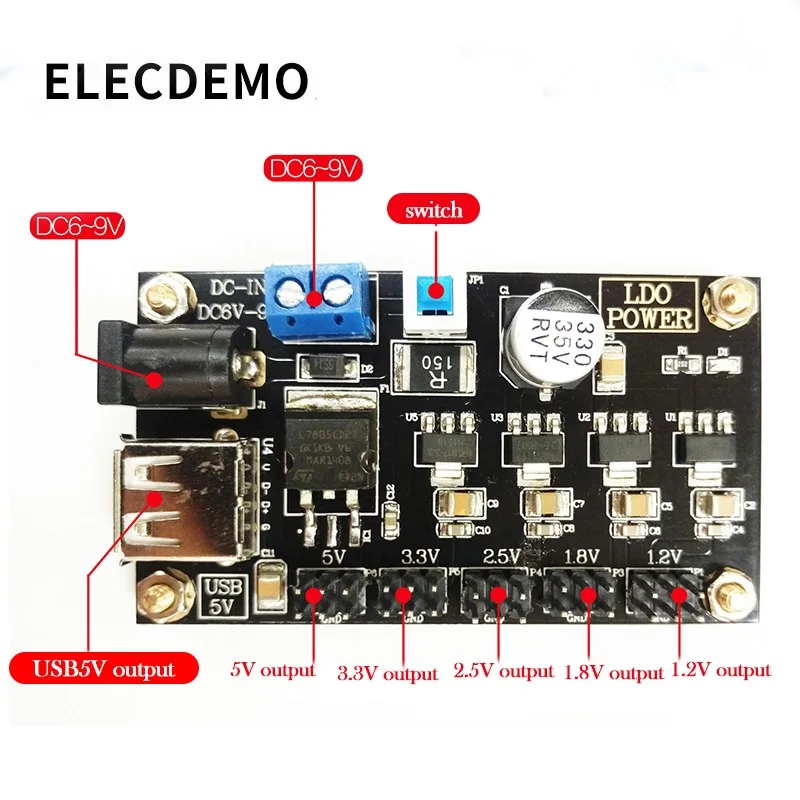

Модуль интерфейса: Входное напряжение: DC5.5 * 2,1, 5,08-Американская классификация проводов 2р; Ток на выходе: USB-A Женский, 2,54 двухрядной контактный (прямой) 2*15P

Описание модуля

Модуль использует наиболее часто используемые чипы серии LM7805 и AMS1117; Простой в использовании; Стандартный макет; Макет и проводка в строгом соответствии с проектными спецификациями цепи электропитания; Изысканные материалы; 5V, 3,3 V, 2,5 V, 1,8 V, 1,2 V многоканальный низкая пульсация линейный выходной мощности. Он подходит для образовательных конкурсов студентов и разработки компании или индивидуального проекта. Как правило, он используется для питания прецизионного операционного усилителя, высокоскоростного/высокоточного преобразователя данных, блока питания MCU и т. д.

Меры предостережения при использовании модуля

(1) нагрев линейного блока питания в основном зависит от разницы в выходном напряжении и тока нагрузки. Пожалуйста, выберите и используйте модуль питания разумно. Как правило, вы должны оставить 30% остатка.

(2) Когда выходной ток большой, мощность отведения тепла может быть надлежащим образом увеличена, например, охлаждение воздуха.

(3) модуль входит в модуль понижающего типа, входное напряжение должно быть больше, чем выход 1 в или более, чтобы стабилизировать выход.

(4) модуль генерирует тепло во время использования, пожалуйста, покупатели для повышения теплоотвода в соответствии с реальной ситуацией. При переноске большую нагрузку, теплоотвод может быть соответственно увеличился.

(5) при использовании модуля к входным и выходным клеммам Рекомендуется добавить 100 мкФ или более крупные электролитические конденсаторы; обратите внимание на полярность положительных и отрицательных источников питания при добавке конденсаторов; Электролитические конденсаторы, добавленные в отрицательный источник питания, должны быть положительным электродом конденсатора, подключенного к GND; Отрицательным электродом конденсатора, подключенным к отрицательной выходе модуля.

(6) рекомендуется использовать наш фильтрующий модуль трансформатора и выпрямителя, который может быть соединен с блоком прецизионного питания.

Часто задаваемые вопросы

В: Может ли источник питания модуля быть ниже 6 в?

О: Нет. Модуль представляет собой понижающий источник питания, и блок питания должен быть больше, чем модуль 6 В, чтобы выходить нормально.

Вопрос: Почему есть два типа источника питания интерфейсов для модуля?

Ответ: В целях удовлетворения потребностей различных пользователей магазин имеет два интерфейса электропитания; Пользователь может выбрать один, чтобы использовать его в соответствии с своими нуждами.
