STM32F3DISCOVERY STM32F303VCT6 ARM Cortex-M4 STM32 Development Board Open32F3-D Standard + 15 модулей Kit = Open32F3-D посылка B

Плата разработки STM32 предназначена для официального инструмента ST STM32F3DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open32F3-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F3DISCOVERY, Который показываетSTM32F303VCT6Микроконтроллер на борту.

Open32F3-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F3.

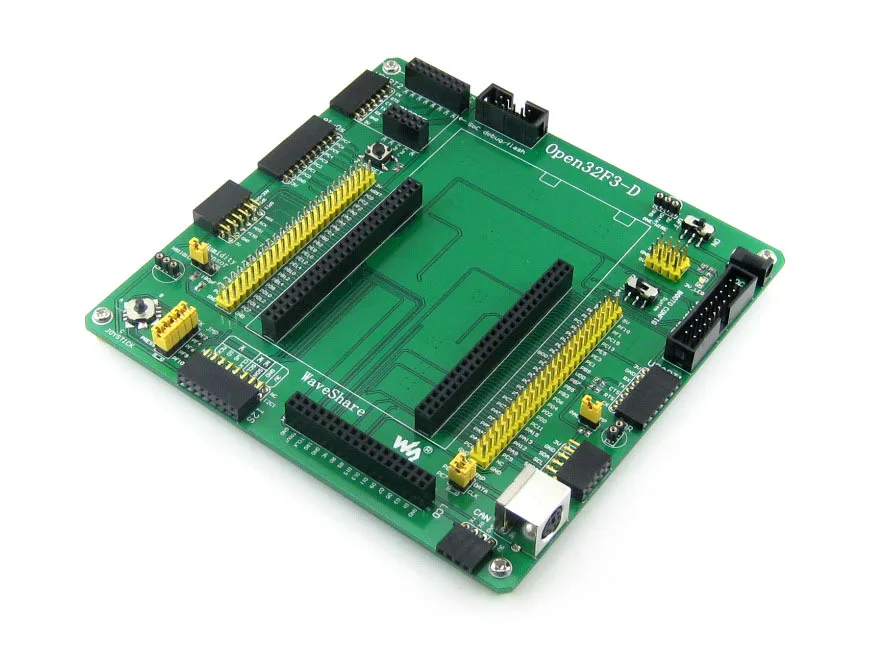

Что на материнском доске

1. STM32F3DISCOVERY розетка:Для легкого подключения STM32F3DISCOVERY
2. Интерфейс ZigBee:Для подключения модули ZigBee, такие как CC2530 модуль.
3. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
4. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
5. Интерфейс 8I/Os:Для подключения комплектующих досок таких кнопок, моторов и т. Д.
6. SPI1 / SPI2 + DAC + ADC интерфейсы:
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • Легко подключается к модулям AD/DA
7. Гнездо датчика влажности:Для подключения датчика влажности, например HS1101LF и т. Д.
8. I2S / I2C1 интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
9. ЖК-разъем:Для подключения сенсорного ЖК-экрана
10. Интерфейс CAN:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
11. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
12. Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
13. Разъем резистивного датчика:Для подключения резистивного датчика, такого как фоторезистор и т. Д.
14. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д.
15. 5V DC jack
16. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
17. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
18. STM32-JTAG/SWD интерфейс:Для STM32 отладки/программирования
19. Интерфейс ZigBee-JTAG:Для отладки/программирования ZigBee
20. Выключатель питания
21. Переключатель режима загрузки:Для настройки бут0 pin
22. Перемычка для джойстика
    • Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
23. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройств PS/2 к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения устройств PS/2 к пользовательским I/Os через перемычки
24. Джемпер LDR
    • Короткий перемычка для использования резистивного датчика, определенные I/Os требуются
    • Откройте перемычку, чтобы отсоединить от I/Os
25. Перемычка влажности
    • Подключите два левых контакта для извлечения данных из емкостного датчика
    • Подключите правый два контакта для извлечения данных из 180p конденсатора (для тестирования)
26. Индикатор питания
27. Джойстик:Пять позиций
28. Сброс ZigBee

Что на STM32F3DISCOVERY

• Микроконтроллер STM32F303VCT6 с 256 КБ флэш, 48 КБ RAM В LQFP100 посылка
• Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через usb-шину или от внешнего напряжения питания 3В или 5В
• Внешний источник питания: 3 в и 5 В
• L3GD20, ST MEMs датчик движения, 3-осевой цифровой выходной гироскоп
• LSM303DLHC, ST MEMs системная посылка с 3D Цифровым линейным датчиком ускорения и 3D Цифровым магнитным датчиком
• Десять светодиодов:
  • LD1 (красный) для включения питания 3,3 В
  • LD2 (красный/зеленый) для USB связи
  • Восемь пользовательских светодиодов, LD3/10 (красный), LD4/9 (синий), LD5/8 (orange) и LD6/7 (зеленый)
• Две кнопки (пользователь и сброс)
• Пользователь USB с разъемом Mini-B
• Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

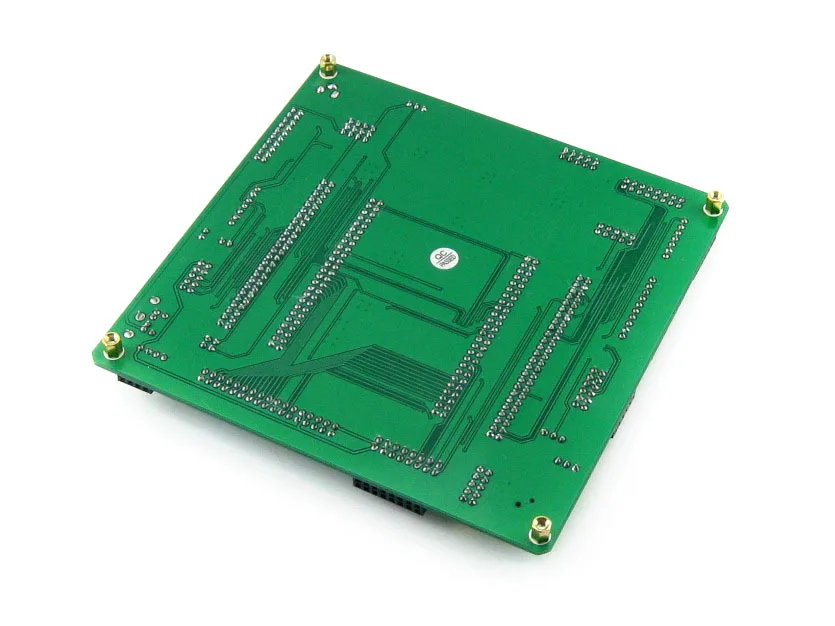

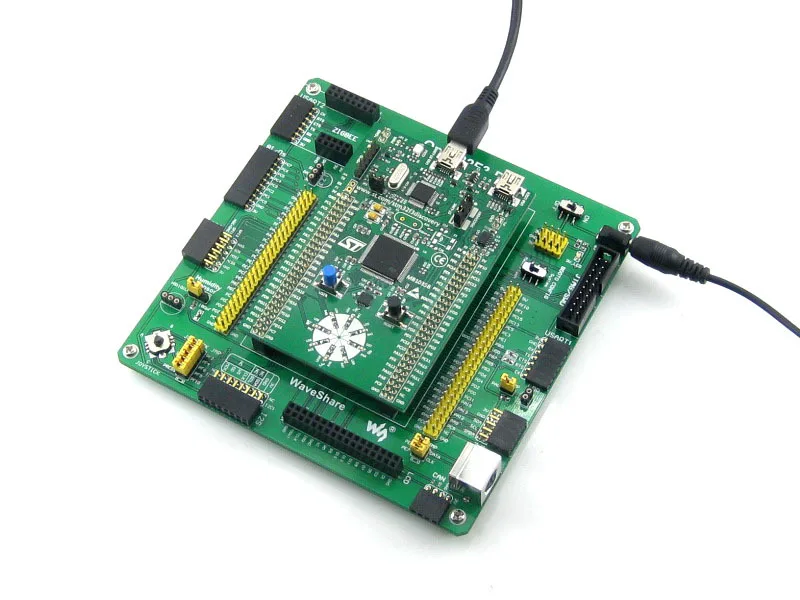

Фотографии

Примечание:
STM32F3DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open32F3-D

Вес:0,427 кг

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

1. Материнская плата Open32F3-D x 1
2. 4-контактный провод x 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
5. Программное обеспечение CD x 1

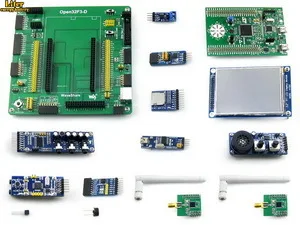

Комплектующие для досок посылка

1. STM32F3DISCOVERY x 1
2. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
3. UDA1380 плата x 1
4. FM24CLXX Фрам доска x 1
5. Плата для хранения Micro SD x 1
6. SN65HVD230 CAN Board x 1
7. Аналоговая тестовая плата x 1
8. PL2303 USB UART Board (mini) x 1
9. VS1003B MP3 плата x 1
10. AT45DBXX DataFlash Board x 1
11. DS18B20 x 1
12. HS1101LF x 1
13. Usb-разъем типа A для мини-кабеля типа B x 1
