Описание товара

AVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартнаяAVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартнаяAVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартнаяAVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартнаяAVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартнаяAVR ATmega128 ATmega128A-AU ATmega128A макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартная



AVR ATmega128 ATmega128A-AU ATmega128A AVR макетная плата Starter Kit Full I/Os = Waveshare STK128 + стандартная Бесплатная доставка

Макетная плата предназначена для ATmega128, с 1 частью ATmega128 платы устройства

Обзор

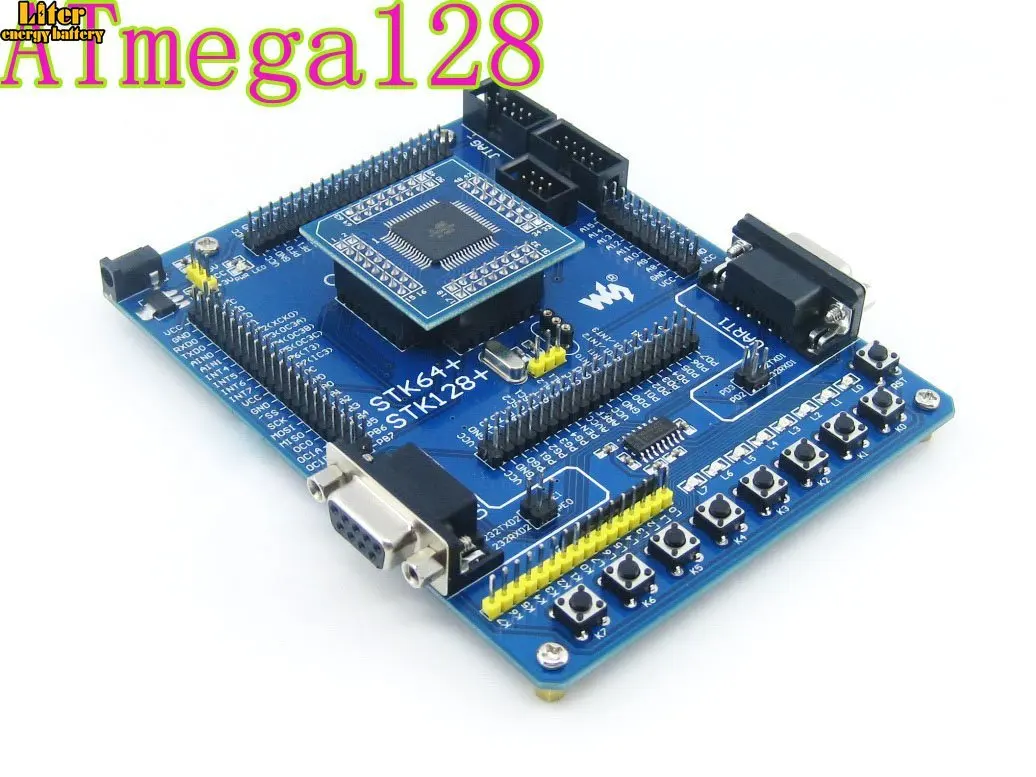

STK128 +-это полная, экономичная плата разработки для ATmega128. Он разработан, чтобы дать дизайнерам Быстрый старт разработке кода на ATmega128 MCU и делает их разработчиком прототипа устройства легко.

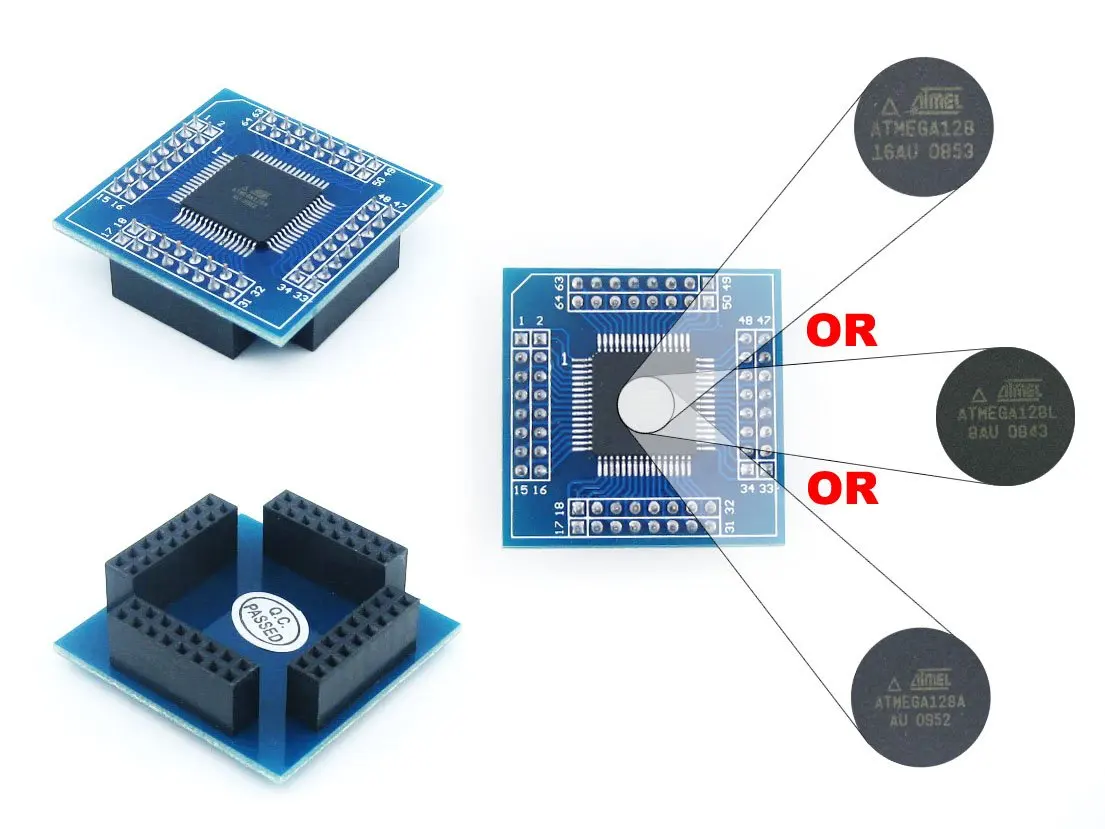

Чип ATmega128 установлен на плате устройства, которая может быть отделена от материнской платы. Следовательно, легко меняется MCU поддерживается. Чип ATmega128 находится в посылка TQFP64 и будет случайно ATmega128-16AU или ATmega128L-8AU или ATmega128A-AU.

Стандартная упаковка STK128 + поставляется с платой устройств ATmega128, в то время как пакет STK128 + Premium поставляется со стандартной упаковкой, дополнительной запасной платой устройства ATmega128 и пакетом фитингов для экспериментов.

Что на борту





  • Мощность
    • Питание ed от внешнего источника питания 5 В
    • Перемычка для настройки уровня напряжения для применения, 5 В/3,3 В
  • Встроенные чипы
    • ATmega128 (TQFP64), MCU, установленный на плате устройства
    • AMS1117-3.3, бортовой регулятор
    • MAX3232, True RS232 трансиверы
  • Интерфейсы
    • Два разъема RS232 для стандарта UART0 и UART1, DB9
      • Гарантированно работает под 3V уровень поставки благодаря MAX3232
      • Джемперы UART0 и UART1, короткие перемычки для подключения UART к AVR MCU, Откройте перемычку, чтобы освободить Порты ввода/вывода.
    • 6-контактный/10-контактный ISP порт
    • Порт JTAG
  • Интерфейс от человека до машины
    • Кнопка сброса, используется для сброса MCU
    • Светодиодный индикатор питания
    • 8 поверхностных светодиодных индикаторов, может использоваться в качестве индикатора состояния ввода/вывода
    • 8 кнопочных кнопок, для аналогового входа
  • Другие особенности
    • Кристалл настраивается, есть перемычка для выбора на борту 7,3728 м кристалл или внешний кристалл установлен через гнездо
    • Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
    • Все булавки отмечены на доске. Эти отметки описывают функцию каждого штыря
    • Совместим с несколькими AVR MCUs:
      • Полностью совместим с: ATmega64/ATmega128
      • Частично Совместим с: ATmega1281/ATmega2561, AT90CAN32/AT90CAN64/AT90CAN128

Отладка/программирование физических интерфейсов

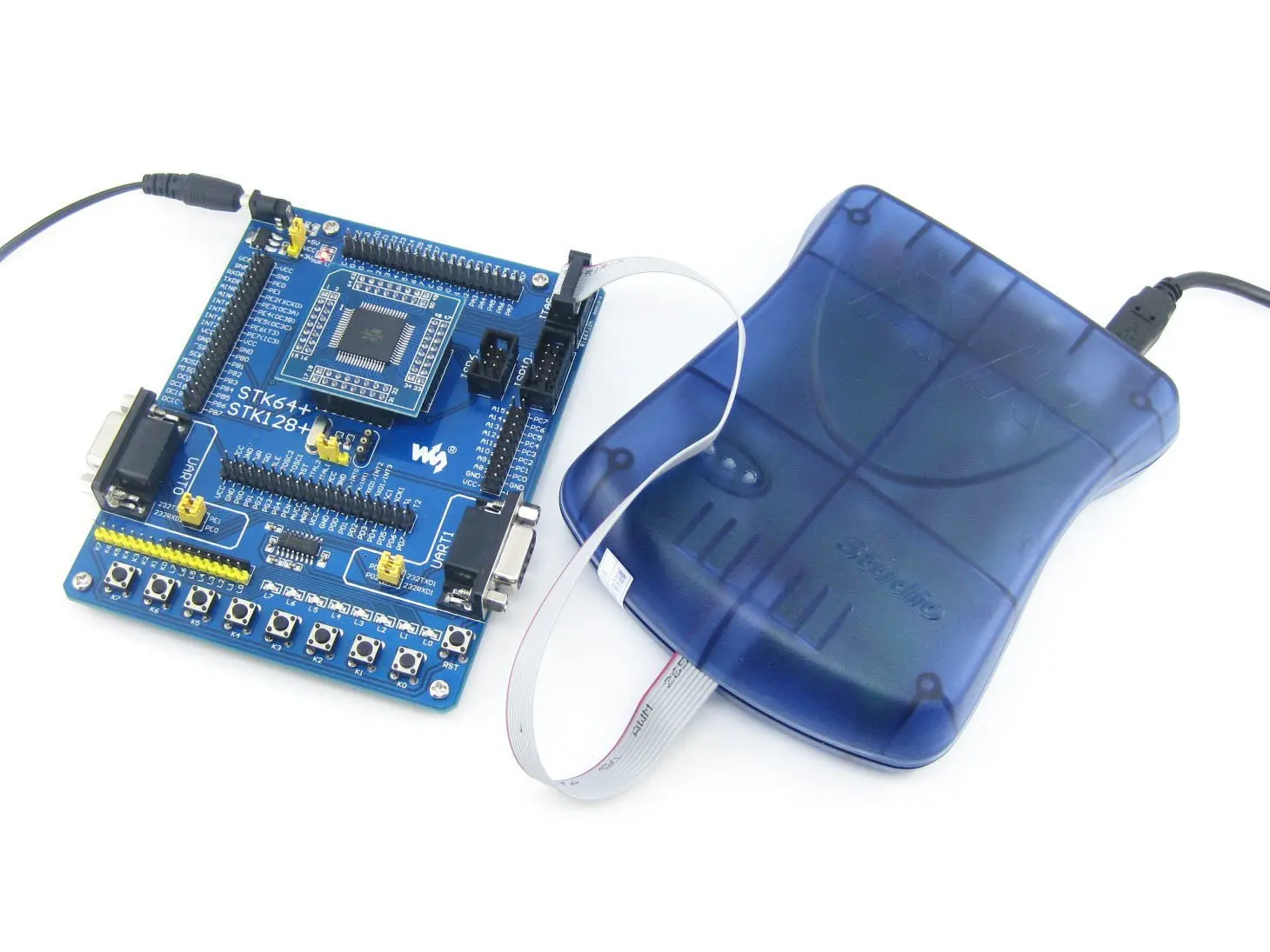

STK128 + houses JTAG и ISP заголовки для подключения отладчика или программиста. Изображения заголовков показаны на рисунках ниже.



JTAG header pinout
Рис. 1.Надпись JTAG		 pinouts for 10-pin ISP Connector
Рис. 2.10-контактный разъем ISP		 pinouts for 6-pin ISP Connector
Рис. 3.6-контактный разъем ISP



Ресурсы для развития

  • Руководство пользователя CD
    • CD с программным обеспечением, драйверами и примерами
  • Схема схемы
    • Разработан с помощью Protel
    • Предоставляет формат IMG или формат Protel SchDoc
  • Примеры программ
    • Разработан с использованием ICCAVR, GCCAVR
    • Предоставляет C библиотеки для AVR
  • Сопутствующее программное обеспечение
    • AVRStudio
    • ICCAVR - 45 дней
    • GCCAVR
  • Спецификации чипов

Посылка содержит:

  1. STK128 + (с платой устройства ATmega128)

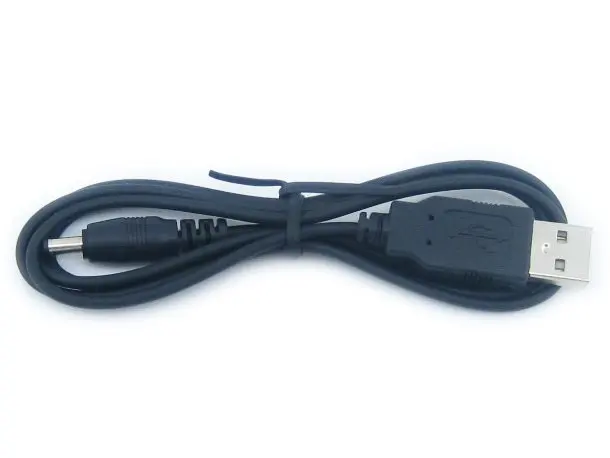

  2. Кабель питания USB
  3. 4-контактный провод x 2
  4. 2-контактный провод x 2

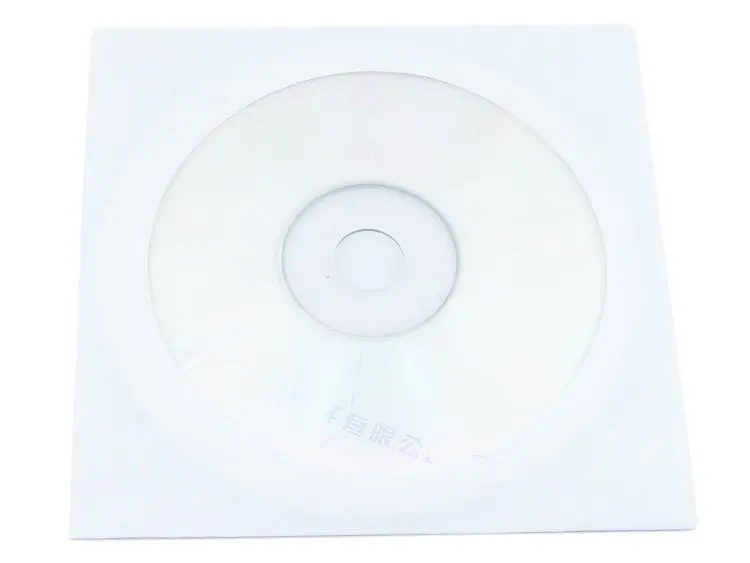

  5. Руководство пользователя CD
